计算机主板各接口电路图.doc

发布时间：2022-06-09 发布人：admin 分类：说明书资料大小：0.37M 资料格式：doc 举报版权申诉


第1页 / 共8页


第2页 / 共8页


第3页 / 共8页


第4页 / 共8页


第5页 / 共8页


第6页 / 共8页


第7页 / 共8页


第8页 / 共8页

文本预览

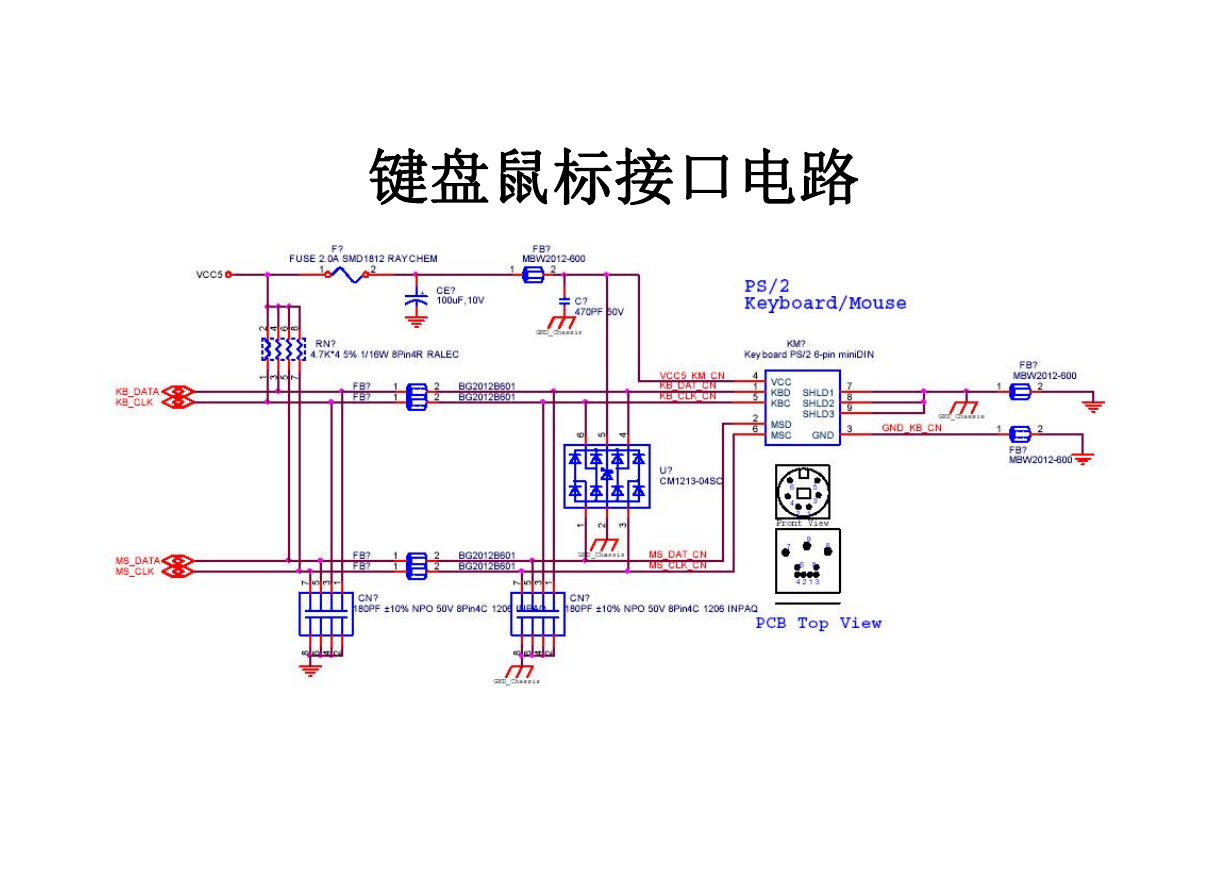

键盘鼠标接口电路

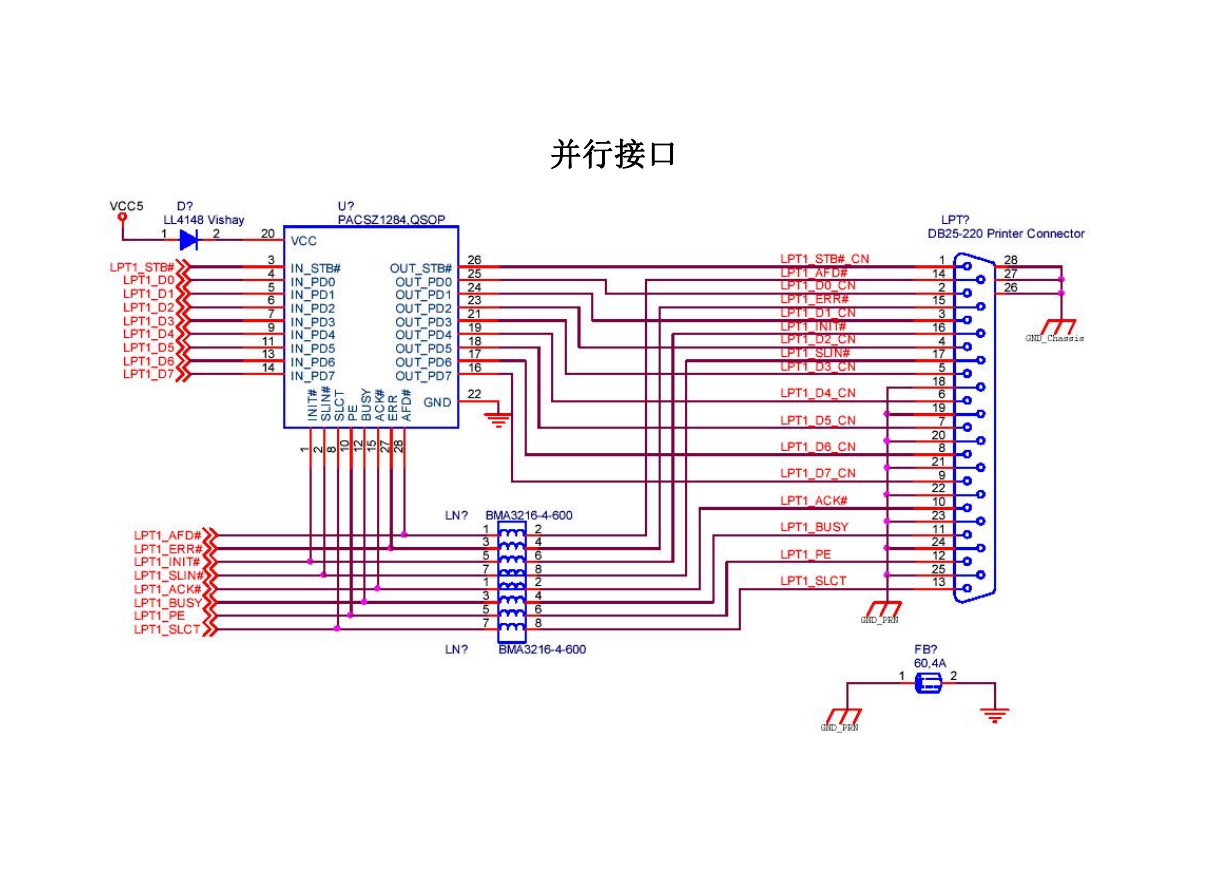

并行接口

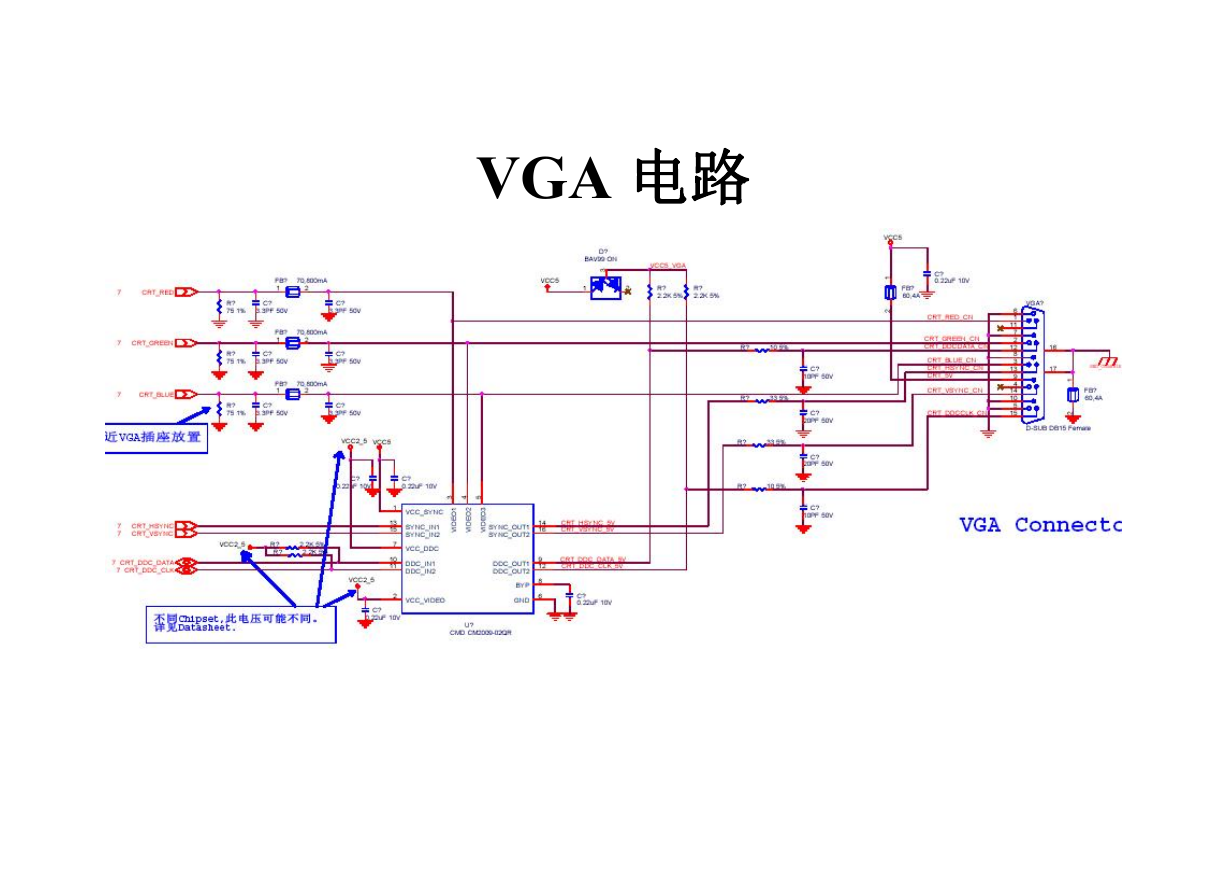

VGA 电路

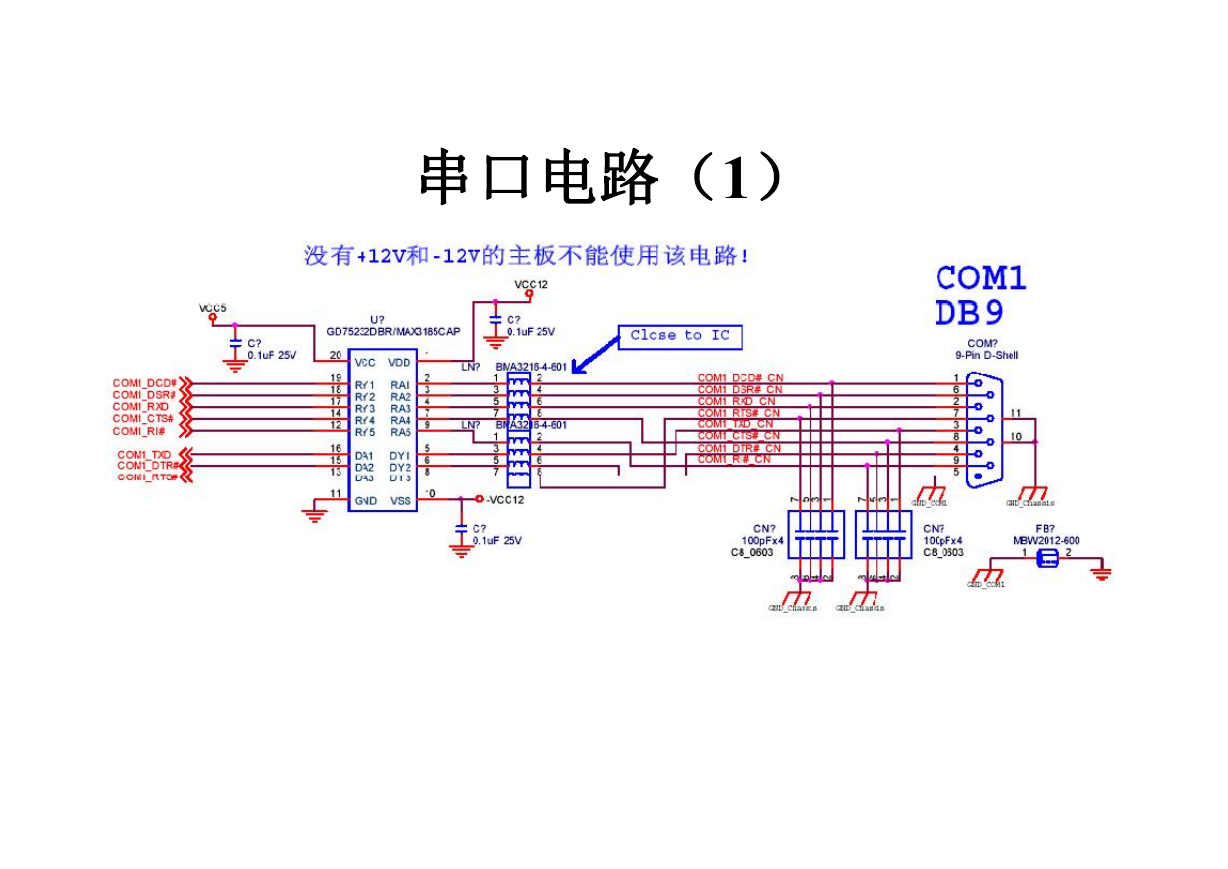

串口电路（1）

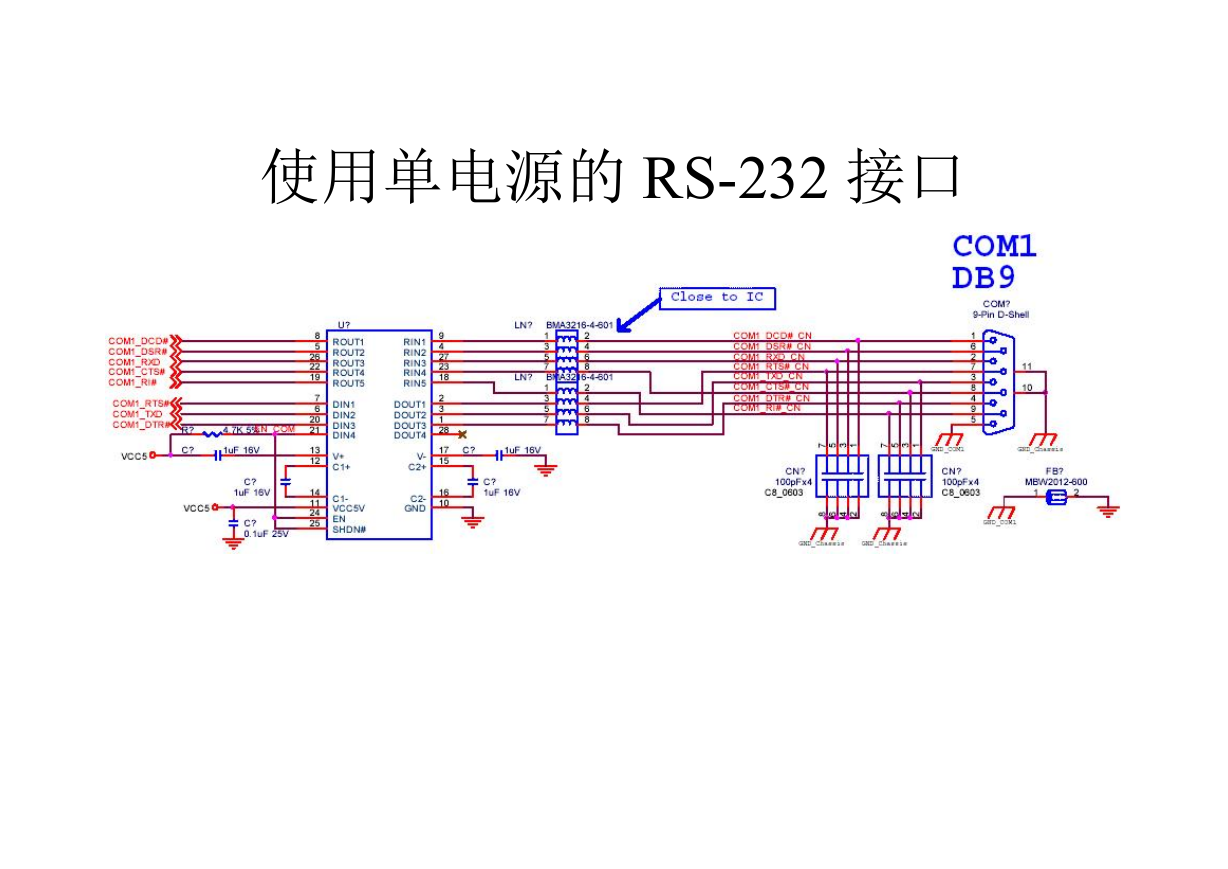

使用单电源的 RS-232 接口

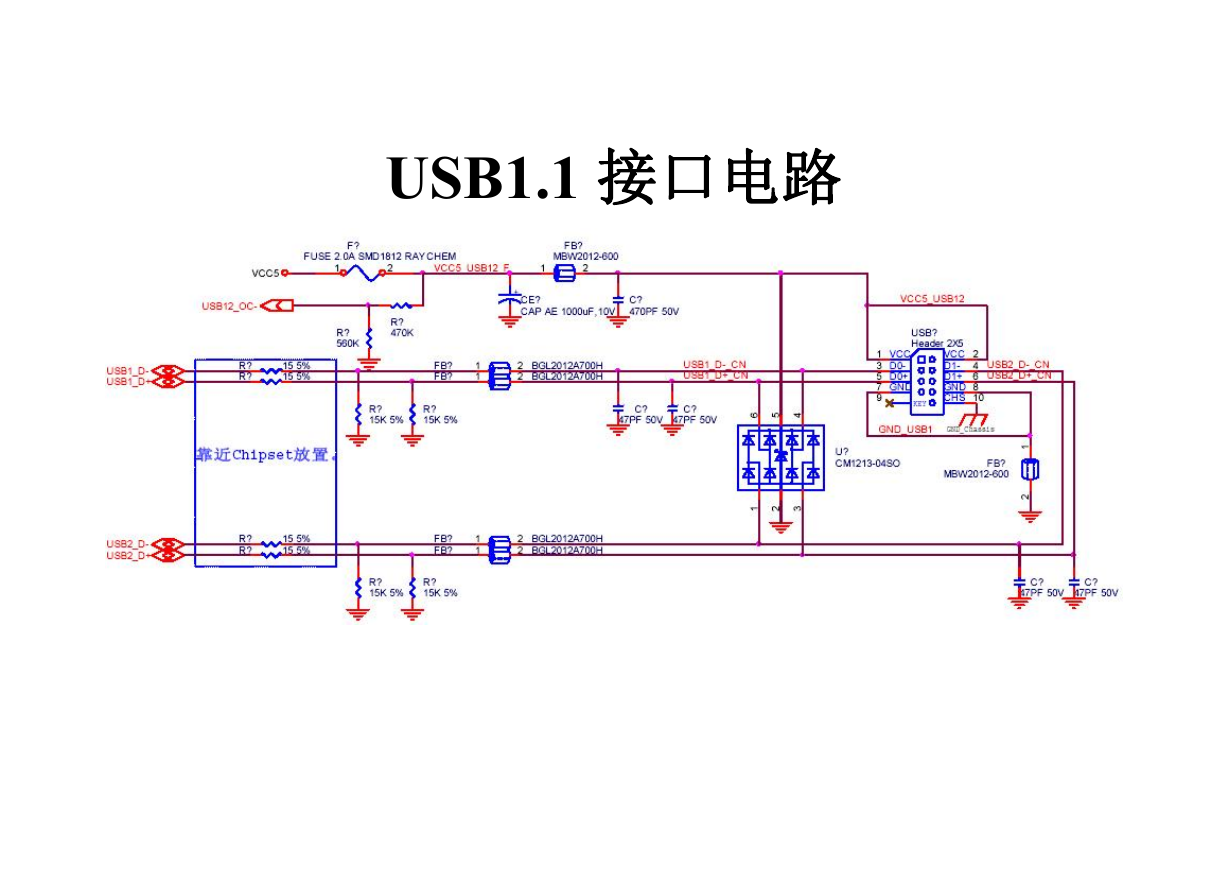

USB1.1 接口电路

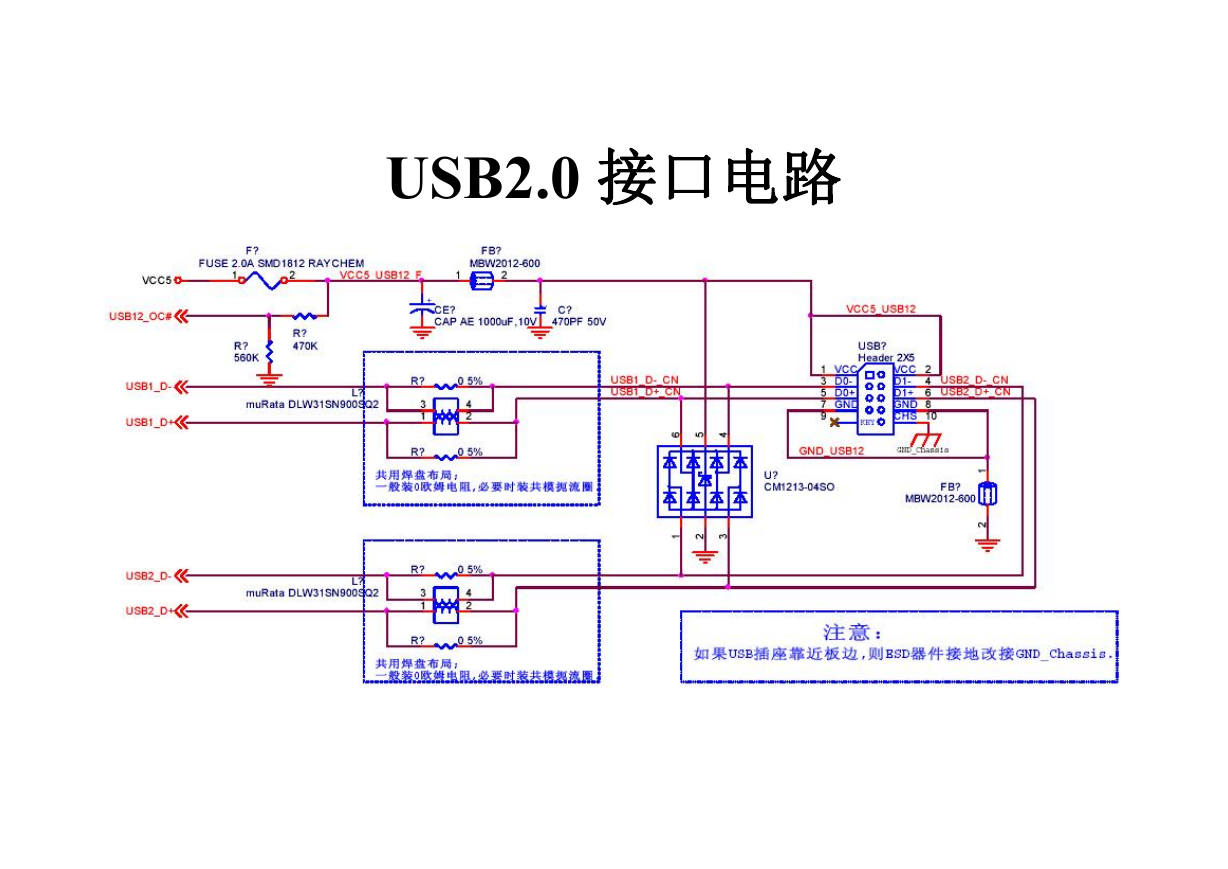

USB2.0 接口电路

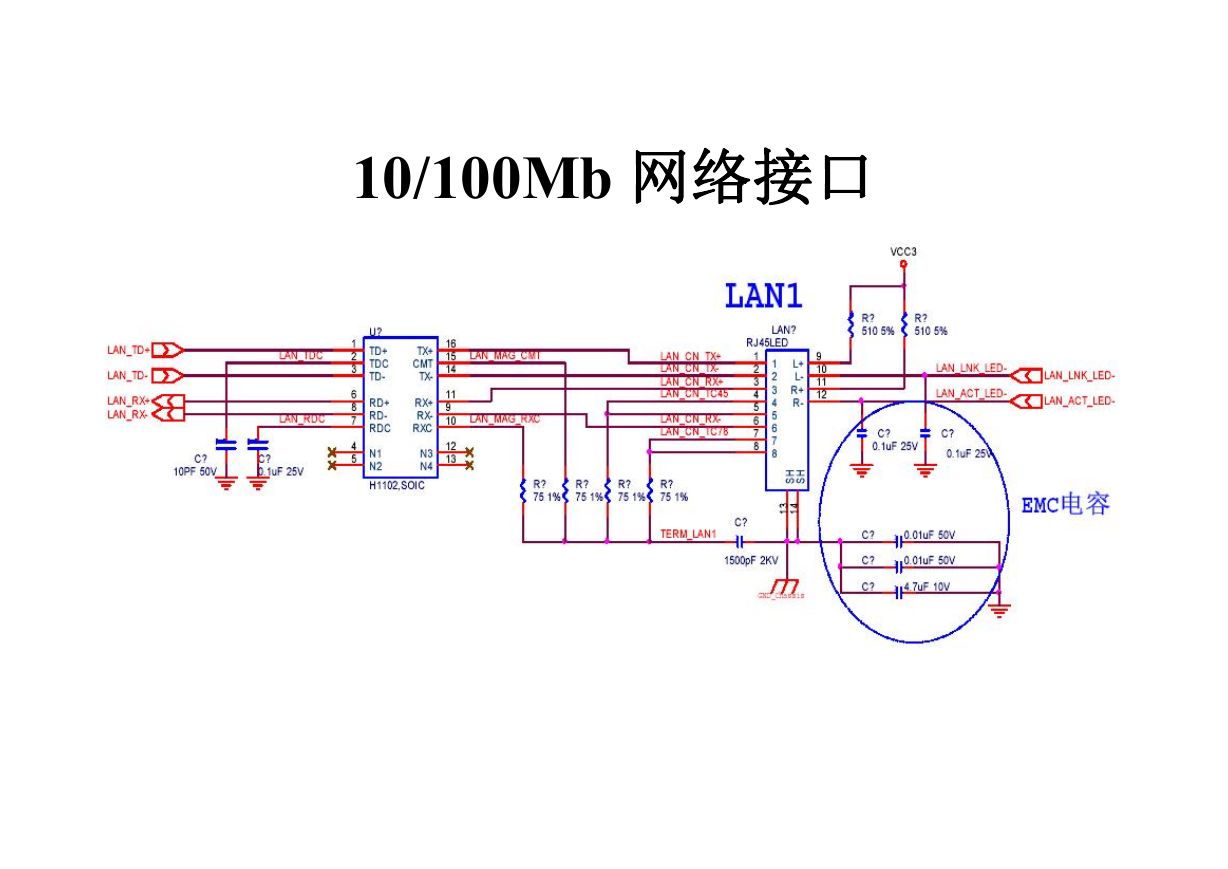

10/100Mb 网络接口
