第1章前言

1.1 编写目的

1.2 术语和缩写

第2章平台概述

2.1 环境要求

2.1.1 运行硬件环境

2.1.2 运行软件环境

2.2 用户登录

第3章运维概况

3.1 视频概况

3.1.1 视频概况

3.1.2 一键运维

3.2 卡口概况

3.2.1 过车统计

3.2.2 资源信息

3.2.3 服务器信息

3.2.4 最新异常信息

第4章巡检中心

4.1 运行监测

4.1.1 监控点视频

4.1.1.1 监控点明细查看

4.1.1.2 视频预览

4.1.1.3 工单上报

4.1.1.4 视频质量诊断图片查看

4.1.1.5 图像重巡

4.1.1.6 查询导出

4.1.2 录像

4.1.2.1 录像详情查看

4.1.2.2 巡检一次

4.1.2.3 工单上报

4.1.2.4 查询导出

4.1.3 卡口

4.1.3.1 卡口信息

4.1.3.2 异常信息

4.1.4 编码资源

4.1.4.1 设备详情查看

4.1.4.2 工单上报

4.1.4.3 查询导出

4.1.5 解码资源

4.1.5.1 解码资源详情查看

4.1.5.2 工单上报

4.1.5.3 查询导出

4.1.6 视频服务

4.1.6.1 服务详情查看

4.1.6.2 工单上报

4.1.6.3 查询导出

4.1.7 视频矩阵

4.1.7.1 视频综合矩阵查看

4.1.7.2 解码子系统

4.1.7.3 编码子系统

4.1.7.4 报警子系统

4.1.7.5 码分子系统

4.1.7.6 工单上报

4.1.8 智能机柜

4.1.9 业务树

4.2 可视监测

4.2.1 拓扑监测

4.2.1.1 绘制拓扑图

4.2.1.2 编辑栏介绍

4.3 告警查询

4.3.1 告警详情查看

4.3.2 解决告警

4.3.3 删除告警

4.3.4 创建工单

4.3.5 查询导出

第5章资产管理

5.1 监控点资产

5.2 其他资产

5.3 资产统计

第6章工单管理

6.1 待办工单

6.1.1 待审核

6.1.1.1 查询导出

6.1.1.2 工单处理

6.1.1.3 工单驳回

6.1.1.4 工单挂起

6.1.2 待反馈

6.1.2.1 工单反馈

6.1.2.2 查询导出

6.1.3 待确认

6.1.3.1 维修审批

6.1.3.2 延期审批

6.1.3.3 查询导出

6.2 工单查询

6.2.1 综合查询

6.2.2 我创建的工单

6.2.2.1 工单查看

6.2.2.2 查询导出

6.2.3 已挂起工单

6.2.4 延期工单

第7章统计报表

7.1 点位统计

7.1.1 监控点视频诊断统计

7.1.2 离线点位情况统计

7.1.3 历史离线时长统计

7.1.4 最近离线时长统计

7.1.5 区域运维考核统计

7.1.6 点位运行考核统计

7.1.7 经纬度考核统计

7.2 录像统计

7.2.1 区域录像情况统计

7.2.2 点位录像情况统计

7.3 工单统计

7.3.1 区域工单数量统计

7.3.2 人员工作数量统计

7.3.3 工单处理效率统计

7.3.4 工单处理及时统计

7.4 资产统计

7.4.1 区域资产数量统计

第8章配置管理

8.1 巡检配置

8.1.1 采集器管理

8.1.1.1 修改NMS采集器

8.1.1.2 新增VQD采集器

8.1.1.3 修改VQD采集器

8.1.1.4 删除采集器

8.1.2 NMS计划配置

8.1.2.1 新增NMS采集计划

8.1.2.2 修改NMS采集计划

8.1.2.3 删除NMS采集计划

8.1.2.4 启用采集计划

8.1.2.5 禁用采集计划

8.1.2.6 分配资源

8.1.2.7 高级过滤

8.1.3 VQD计划配置

8.1.3.1 新增VQD采集计划

8.1.3.2 修改VQD采集计划

8.1.3.3 删除VQD采集计划

8.1.3.4 启用采集计划

8.1.3.5 禁用采集计划

8.1.3.6 分配资源

8.1.3.7 高级过滤

8.1.4 告警阀值配置

8.1.4.1 设备告警阀值配置

8.1.4.2 编码设备和解码设备告警阀值配置

8.1.4.3 监控点告警阀值配置

8.1.4.4 视频综合平台和子系统告警阀值配置

8.1.4.5 服务告警阀值配置

8.1.5 告警联动配置

8.1.5.1 告警联动计划编辑

8.1.5.2 查询

8.1.6 工单联动配置

8.1.6.1 工单联动计划配置

8.1.6.2 查询

8.2 资源配置

8.2.1 资源管理

8.2.2 组织树管理

8.2.3 业务树管理

8.2.3.1 业务导航树

8.2.3.2 资源列表

8.3 日志查询

8.3.1 操作日志

8.3.2 系统日志

第9章系统配置

9.1 权限设置

9.1.1 用户管理

9.1.1.1 同步单位信息

9.1.1.2 同步用户信息

9.1.1.3 批量设置角色

9.1.1.4 批量取消角色

9.1.2 角色管理

9.1.2.1 新增角色

9.1.2.2 修改角色

9.1.2.3 删除角色

9.1.2.4 权限配置

9.2 基础设置

9.2.1 系统信息配置

9.2.2 字典管理

9.2.2.1 新增字典

9.2.2.2 修改字典

9.2.3 邮件配置

9.2.4 短信配置

9.2.5 密码强度扫描配置

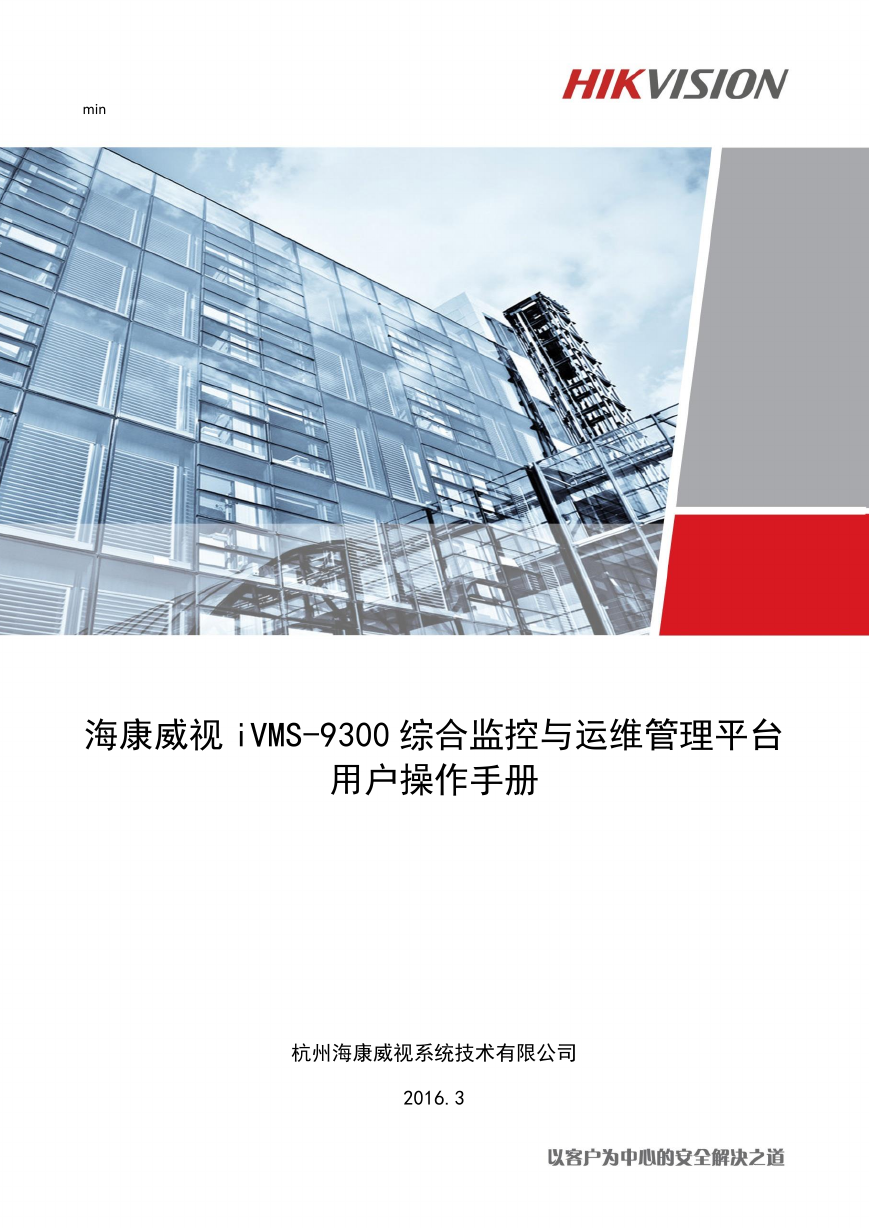

综合监控与运维管理平台 V1.3 用户操作手册 min 海康威视 iVMS-9300 综合监控与运维管理平台用户操作手册杭州海康威视系统技术有限公司 2016.3

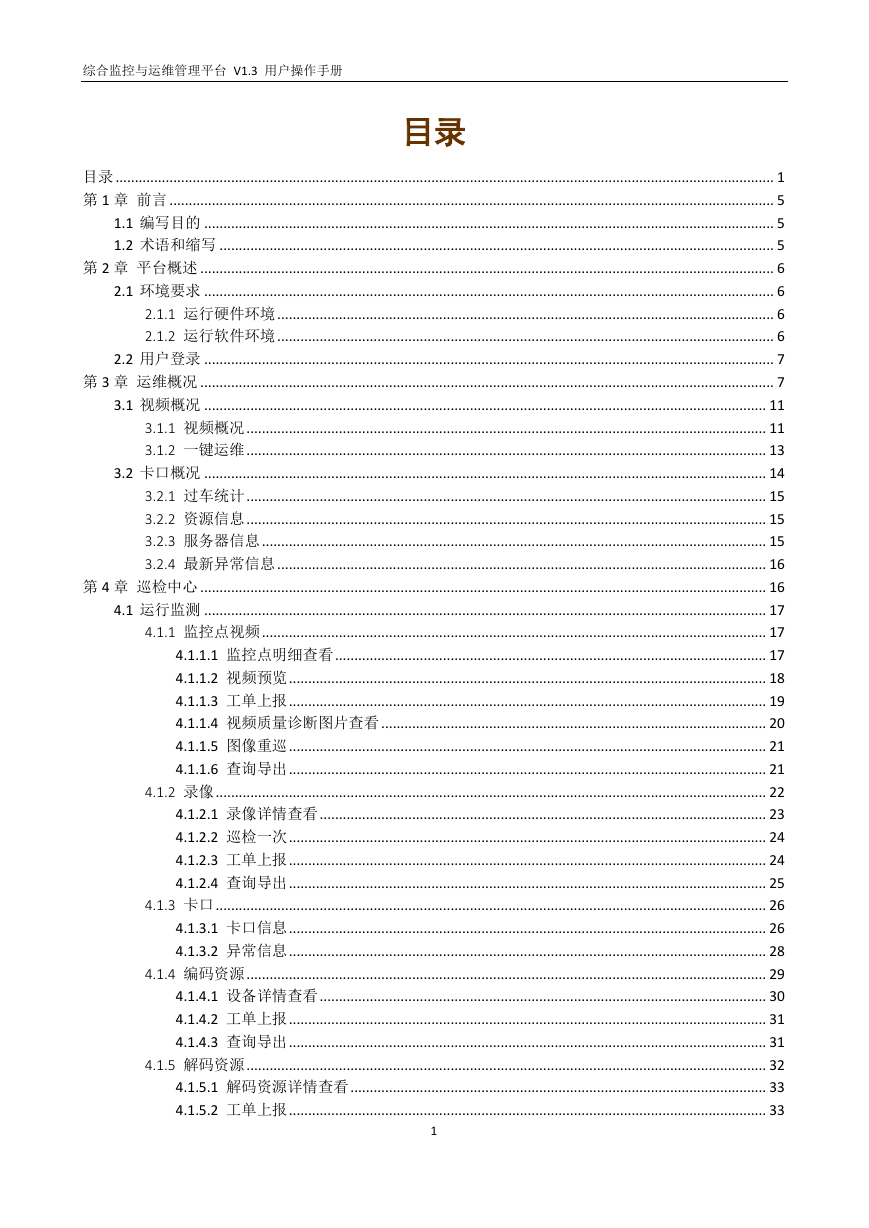

综合监控与运维管理平台 V1.3 用户操作手册目录目录 ........................................................................................................................................................................... 1 第 1 章前言 ............................................................................................................................................................. 5 1.1 编写目的 .................................................................................................................................................... 5 1.2 术语和缩写 ................................................................................................................................................ 5 第 2 章平台概述 ..................................................................................................................................................... 6 2.1 环境要求 .................................................................................................................................................... 6 2.1.1 运行硬件环境 ................................................................................................................................. 6 2.1.2 运行软件环境 ................................................................................................................................. 6 2.2 用户登录 .................................................................................................................................................... 7 第 3 章运维概况 ..................................................................................................................................................... 7 3.1 视频概况 .................................................................................................................................................. 11 3.1.1 视频概况 ....................................................................................................................................... 11 3.1.2 一键运维 ....................................................................................................................................... 13 3.2 卡口概况 .................................................................................................................................................. 14 3.2.1 过车统计 ....................................................................................................................................... 15 3.2.2 资源信息 ....................................................................................................................................... 15 3.2.3 服务器信息 ................................................................................................................................... 15 3.2.4 最新异常信息 ............................................................................................................................... 16 第 4 章巡检中心 ................................................................................................................................................... 16 4.1 运行监测 .................................................................................................................................................. 17 4.1.1 监控点视频 ................................................................................................................................... 17 4.1.1.1 监控点明细查看 ................................................................................................................ 17 4.1.1.2 视频预览 ............................................................................................................................ 18 4.1.1.3 工单上报 ............................................................................................................................ 19 4.1.1.4 视频质量诊断图片查看 .................................................................................................... 20 4.1.1.5 图像重巡 ............................................................................................................................ 21 4.1.1.6 查询导出 ............................................................................................................................ 21 4.1.2 录像 ............................................................................................................................................... 22 4.1.2.1 录像详情查看 .................................................................................................................... 23 4.1.2.2 巡检一次 ............................................................................................................................ 24 4.1.2.3 工单上报 ............................................................................................................................ 24 4.1.2.4 查询导出 ............................................................................................................................ 25 4.1.3 卡口 ............................................................................................................................................... 26 4.1.3.1 卡口信息 ............................................................................................................................ 26 4.1.3.2 异常信息 ............................................................................................................................ 28 4.1.4 编码资源 ....................................................................................................................................... 29 4.1.4.1 设备详情查看 .................................................................................................................... 30 4.1.4.2 工单上报 ............................................................................................................................ 31 4.1.4.3 查询导出 ............................................................................................................................ 31 4.1.5 解码资源 ....................................................................................................................................... 32 4.1.5.1 解码资源详情查看 ............................................................................................................ 33 4.1.5.2 工单上报 ............................................................................................................................ 33 1

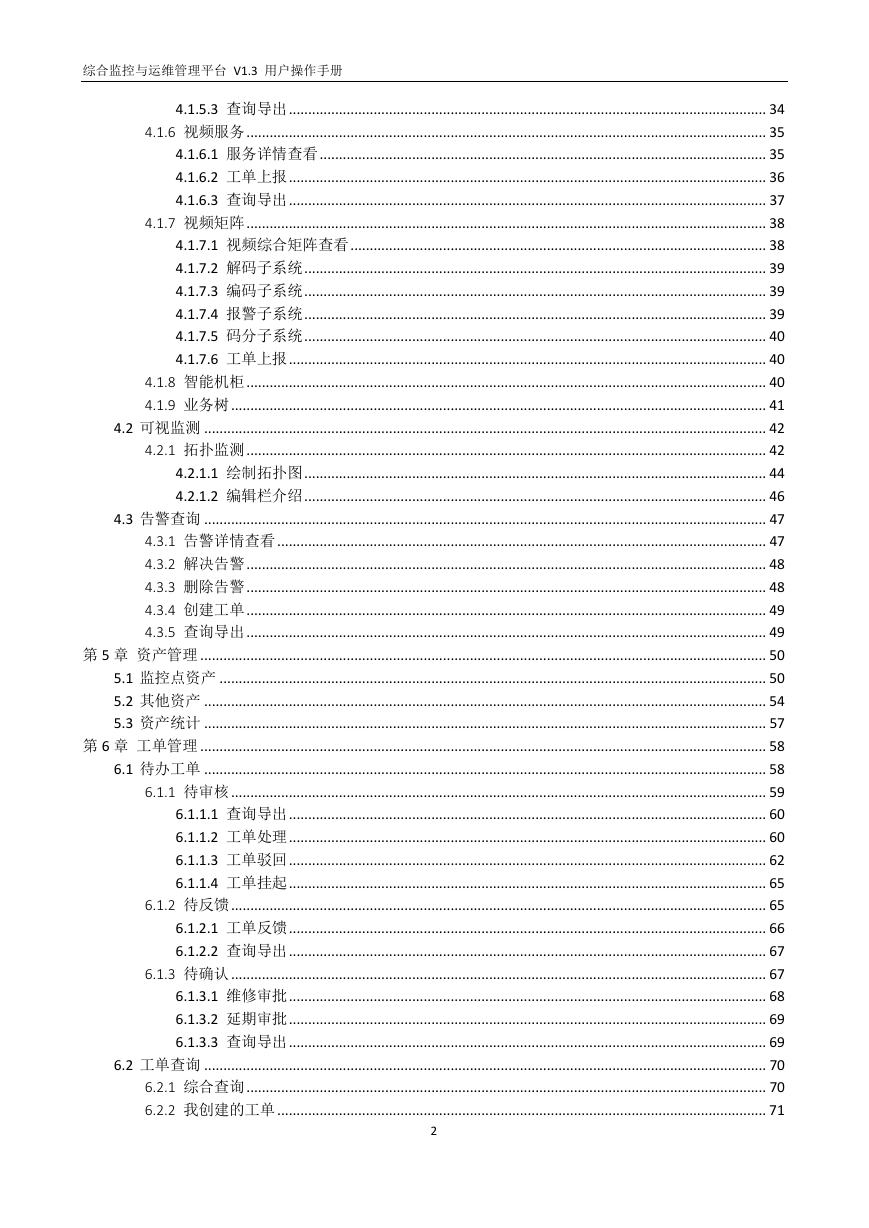

综合监控与运维管理平台 V1.3 用户操作手册 4.1.5.3 查询导出 ............................................................................................................................ 34 4.1.6 视频服务 ....................................................................................................................................... 35 4.1.6.1 服务详情查看 .................................................................................................................... 35 4.1.6.2 工单上报 ............................................................................................................................ 36 4.1.6.3 查询导出 ............................................................................................................................ 37 4.1.7 视频矩阵 ....................................................................................................................................... 38 4.1.7.1 视频综合矩阵查看 ............................................................................................................ 38 4.1.7.2 解码子系统 ........................................................................................................................ 39 4.1.7.3 编码子系统 ........................................................................................................................ 39 4.1.7.4 报警子系统 ........................................................................................................................ 39 4.1.7.5 码分子系统 ........................................................................................................................ 40 4.1.7.6 工单上报 ............................................................................................................................ 40 4.1.8 智能机柜 ....................................................................................................................................... 40 4.1.9 业务树 ........................................................................................................................................... 41 4.2 可视监测 .................................................................................................................................................. 42 4.2.1 拓扑监测 ....................................................................................................................................... 42 4.2.1.1 绘制拓扑图 ........................................................................................................................ 44 4.2.1.2 编辑栏介绍 ........................................................................................................................ 46 4.3 告警查询 .................................................................................................................................................. 47 4.3.1 告警详情查看 ............................................................................................................................... 47 4.3.2 解决告警 ....................................................................................................................................... 48 4.3.3 删除告警 ....................................................................................................................................... 48 4.3.4 创建工单 ....................................................................................................................................... 49 4.3.5 查询导出 ....................................................................................................................................... 49 第 5 章资产管理 ................................................................................................................................................... 50 5.1 监控点资产 .............................................................................................................................................. 50 5.2 其他资产 .................................................................................................................................................. 54 5.3 资产统计 .................................................................................................................................................. 57 第 6 章工单管理 ................................................................................................................................................... 58 6.1 待办工单 .................................................................................................................................................. 58 6.1.1 待审核 ........................................................................................................................................... 59 6.1.1.1 查询导出 ............................................................................................................................ 60 6.1.1.2 工单处理 ............................................................................................................................ 60 6.1.1.3 工单驳回 ............................................................................................................................ 62 6.1.1.4 工单挂起 ............................................................................................................................ 65 6.1.2 待反馈 ........................................................................................................................................... 65 6.1.2.1 工单反馈 ............................................................................................................................ 66 6.1.2.2 查询导出 ............................................................................................................................ 67 6.1.3 待确认 ........................................................................................................................................... 67 6.1.3.1 维修审批 ............................................................................................................................ 68 6.1.3.2 延期审批 ............................................................................................................................ 69 6.1.3.3 查询导出 ............................................................................................................................ 69 6.2 工单查询 .................................................................................................................................................. 70 6.2.1 综合查询 ....................................................................................................................................... 70 6.2.2 我创建的工单 ............................................................................................................................... 71 2

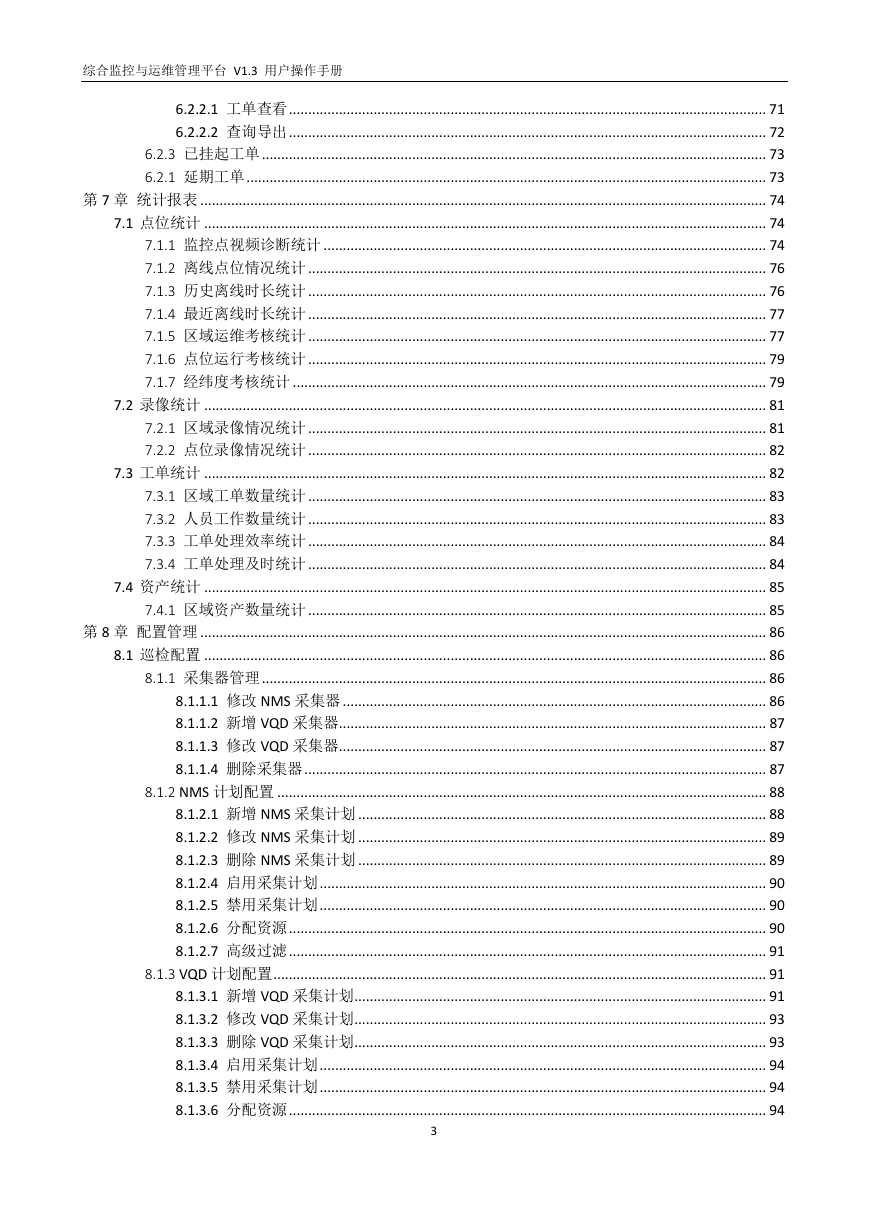

综合监控与运维管理平台 V1.3 用户操作手册 6.2.2.1 工单查看 ............................................................................................................................ 71 6.2.2.2 查询导出 ............................................................................................................................ 72 6.2.3 已挂起工单 ................................................................................................................................... 73 6.2.1 延期工单 ....................................................................................................................................... 73 第 7 章统计报表 ................................................................................................................................................... 74 7.1 点位统计 .................................................................................................................................................. 74 7.1.1 监控点视频诊断统计 ................................................................................................................... 74 7.1.2 离线点位情况统计 ....................................................................................................................... 76 7.1.3 历史离线时长统计 ....................................................................................................................... 76 7.1.4 最近离线时长统计 ....................................................................................................................... 77 7.1.5 区域运维考核统计 ....................................................................................................................... 77 7.1.6 点位运行考核统计 ....................................................................................................................... 79 7.1.7 经纬度考核统计 ........................................................................................................................... 79 7.2 录像统计 .................................................................................................................................................. 81 7.2.1 区域录像情况统计 ....................................................................................................................... 81 7.2.2 点位录像情况统计 ....................................................................................................................... 82 7.3 工单统计 .................................................................................................................................................. 82 7.3.1 区域工单数量统计 ....................................................................................................................... 83 7.3.2 人员工作数量统计 ....................................................................................................................... 83 7.3.3 工单处理效率统计 ....................................................................................................................... 84 7.3.4 工单处理及时统计 ....................................................................................................................... 84 7.4 资产统计 .................................................................................................................................................. 85 7.4.1 区域资产数量统计 ....................................................................................................................... 85 第 8 章配置管理 ................................................................................................................................................... 86 8.1 巡检配置 .................................................................................................................................................. 86 8.1.1 采集器管理 ................................................................................................................................... 86 8.1.1.1 修改 NMS 采集器 .............................................................................................................. 86 8.1.1.2 新增 VQD 采集器 ............................................................................................................... 87 8.1.1.3 修改 VQD 采集器 ............................................................................................................... 87 8.1.1.4 删除采集器 ........................................................................................................................ 87 8.1.2 NMS 计划配置 ............................................................................................................................... 88 8.1.2.1 新增 NMS 采集计划 .......................................................................................................... 88 8.1.2.2 修改 NMS 采集计划 .......................................................................................................... 89 8.1.2.3 删除 NMS 采集计划 .......................................................................................................... 89 8.1.2.4 启用采集计划 .................................................................................................................... 90 8.1.2.5 禁用采集计划 .................................................................................................................... 90 8.1.2.6 分配资源 ............................................................................................................................ 90 8.1.2.7 高级过滤 ............................................................................................................................ 91 8.1.3 VQD 计划配置 ................................................................................................................................ 91 8.1.3.1 新增 VQD 采集计划 ........................................................................................................... 91 8.1.3.2 修改 VQD 采集计划 ........................................................................................................... 93 8.1.3.3 删除 VQD 采集计划 ........................................................................................................... 93 8.1.3.4 启用采集计划 .................................................................................................................... 94 8.1.3.5 禁用采集计划 .................................................................................................................... 94 8.1.3.6 分配资源 ............................................................................................................................ 94 3

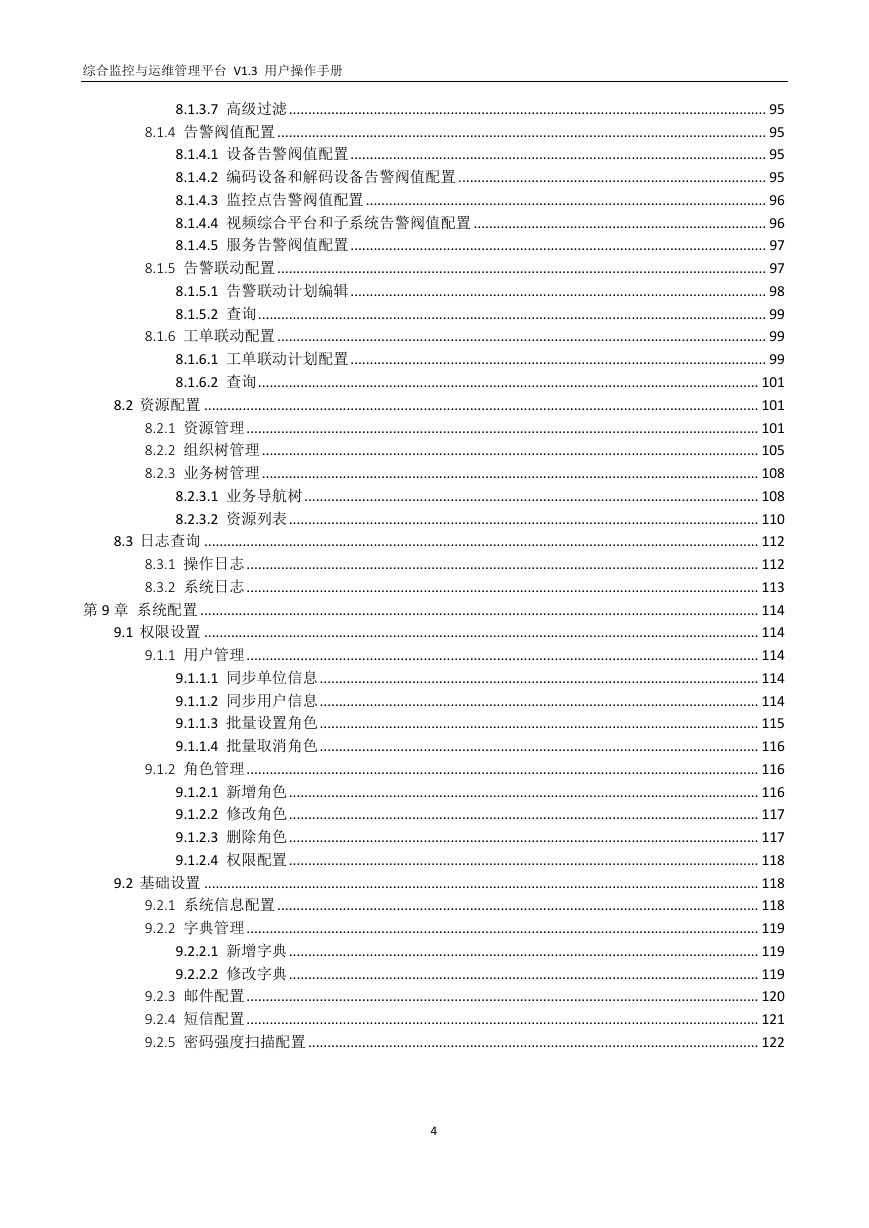

综合监控与运维管理平台 V1.3 用户操作手册 8.1.3.7 高级过滤 ............................................................................................................................ 95 8.1.4 告警阀值配置 ............................................................................................................................... 95 8.1.4.1 设备告警阀值配置 ............................................................................................................ 95 8.1.4.2 编码设备和解码设备告警阀值配置 ................................................................................ 95 8.1.4.3 监控点告警阀值配置 ........................................................................................................ 96 8.1.4.4 视频综合平台和子系统告警阀值配置 ............................................................................ 96 8.1.4.5 服务告警阀值配置 ............................................................................................................ 97 8.1.5 告警联动配置 ............................................................................................................................... 97 8.1.5.1 告警联动计划编辑 ............................................................................................................ 98 8.1.5.2 查询 .................................................................................................................................... 99 8.1.6 工单联动配置 ............................................................................................................................... 99 8.1.6.1 工单联动计划配置 ............................................................................................................ 99 8.1.6.2 查询 .................................................................................................................................. 101 8.2 资源配置 ................................................................................................................................................ 101 8.2.1 资源管理 ..................................................................................................................................... 101 8.2.2 组织树管理 ................................................................................................................................. 105 8.2.3 业务树管理 ................................................................................................................................. 108 8.2.3.1 业务导航树 ...................................................................................................................... 108 8.2.3.2 资源列表 .......................................................................................................................... 110 8.3 日志查询 ................................................................................................................................................ 112 8.3.1 操作日志 ..................................................................................................................................... 112 8.3.2 系统日志 ..................................................................................................................................... 113 第 9 章系统配置 ................................................................................................................................................. 114 9.1 权限设置 ................................................................................................................................................ 114 9.1.1 用户管理 ..................................................................................................................................... 114 9.1.1.1 同步单位信息 .................................................................................................................. 114 9.1.1.2 同步用户信息 .................................................................................................................. 114 9.1.1.3 批量设置角色 .................................................................................................................. 115 9.1.1.4 批量取消角色 .................................................................................................................. 116 9.1.2 角色管理 ..................................................................................................................................... 116 9.1.2.1 新增角色 .......................................................................................................................... 116 9.1.2.2 修改角色 .......................................................................................................................... 117 9.1.2.3 删除角色 .......................................................................................................................... 117 9.1.2.4 权限配置 .......................................................................................................................... 118 9.2 基础设置 ................................................................................................................................................ 118 9.2.1 系统信息配置 ............................................................................................................................. 118 9.2.2 字典管理 ..................................................................................................................................... 119 9.2.2.1 新增字典 .......................................................................................................................... 119 9.2.2.2 修改字典 .......................................................................................................................... 119 9.2.3 邮件配置 ..................................................................................................................................... 120 9.2.4 短信配置 ..................................................................................................................................... 121 9.2.5 密码强度扫描配置 ..................................................................................................................... 122 4

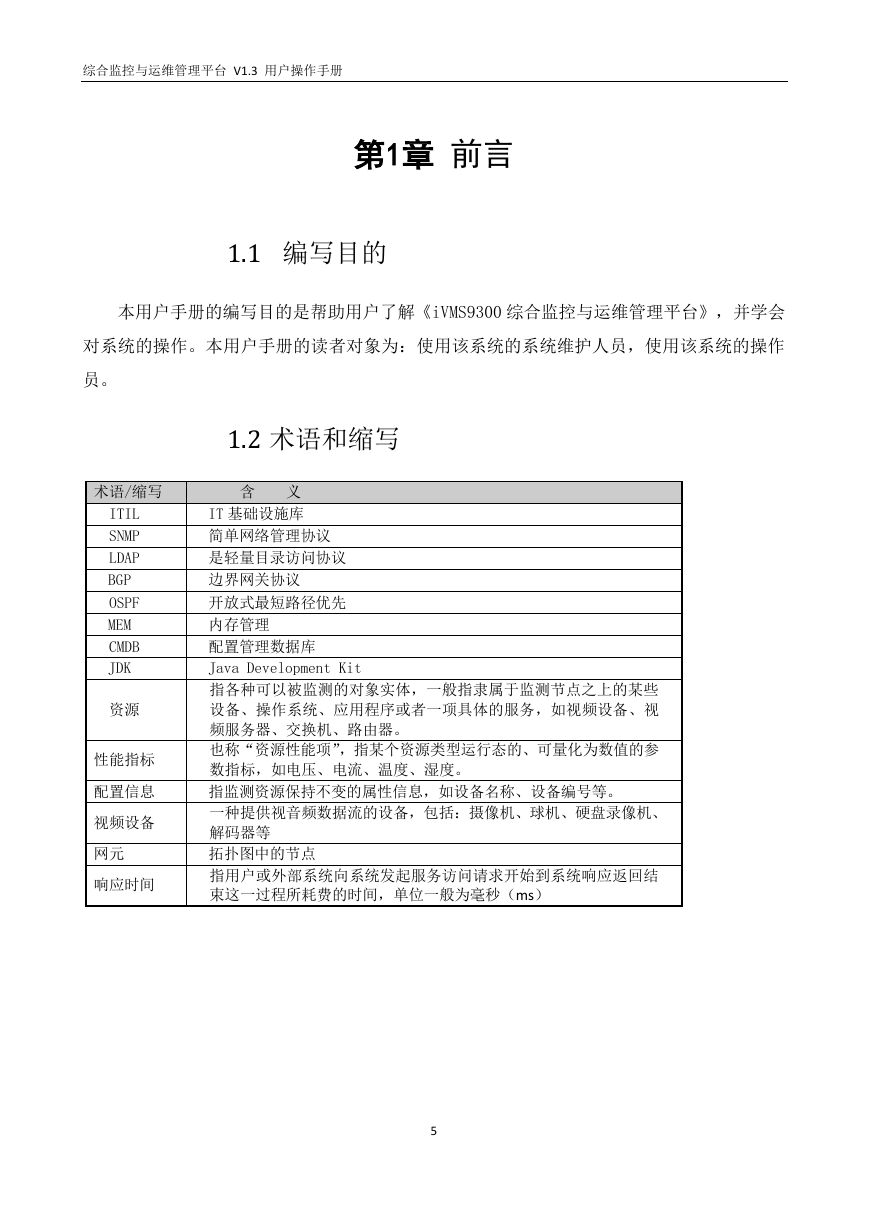

综合监控与运维管理平台 V1.3 用户操作手册第1章前言 1.1 编写目的本用户手册的编写目的是帮助用户了解《iVMS9300 综合监控与运维管理平台》，并学会对系统的操作。本用户手册的读者对象为：使用该系统的系统维护人员，使用该系统的操作员。术语/缩写 ITIL SNMP LDAP BGP OSPF MEM CMDB JDK 资源性能指标配置信息视频设备网元响应时间 1.2 术语和缩写含义 IT 基础设施库简单网络管理协议是轻量目录访问协议边界网关协议开放式最短路径优先内存管理配置管理数据库 Java Development Kit 指各种可以被监测的对象实体，一般指隶属于监测节点之上的某些设备、操作系统、应用程序或者一项具体的服务，如视频设备、视频服务器、交换机、路由器。也称“资源性能项”，指某个资源类型运行态的、可量化为数值的参数指标，如电压、电流、温度、湿度。指监测资源保持不变的属性信息，如设备名称、设备编号等。一种提供视音频数据流的设备，包括：摄像机、球机、硬盘录像机、解码器等拓扑图中的节点指用户或外部系统向系统发起服务访问请求开始到系统响应返回结束这一过程所耗费的时间，单位一般为毫秒（ms） 5

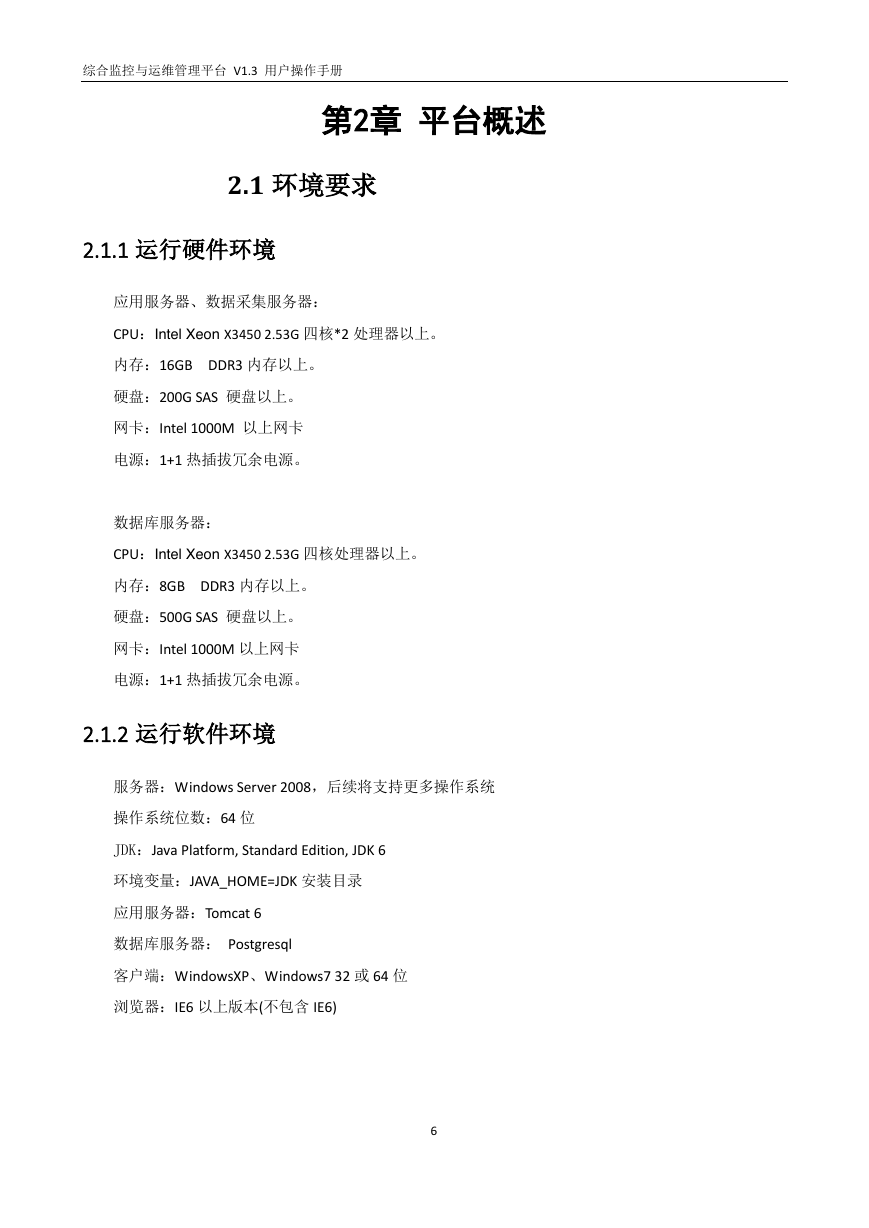

综合监控与运维管理平台 V1.3 用户操作手册第2章平台概述 2.1 环境要求 2.1.1 运行硬件环境应用服务器、数据采集服务器： CPU：Intel Xeon X3450 2.53G 四核*2 处理器以上。内存：16GB DDR3 内存以上。硬盘：200G SAS 硬盘以上。网卡：Intel 1000M 以上网卡电源：1+1 热插拔冗余电源。数据库服务器： CPU：Intel Xeon X3450 2.53G 四核处理器以上。内存：8GB DDR3 内存以上。硬盘：500G SAS 硬盘以上。网卡：Intel 1000M 以上网卡电源：1+1 热插拔冗余电源。 2.1.2 运行软件环境服务器：Windows Server 2008，后续将支持更多操作系统操作系统位数：64 位 JDK：Java Platform, Standard Edition, JDK 6 环境变量：JAVA_HOME=JDK 安装目录应用服务器：Tomcat 6 数据库服务器： Postgresql 客户端：WindowsXP、Windows7 32 或 64 位浏览器：IE6 以上版本(不包含 IE6) 6

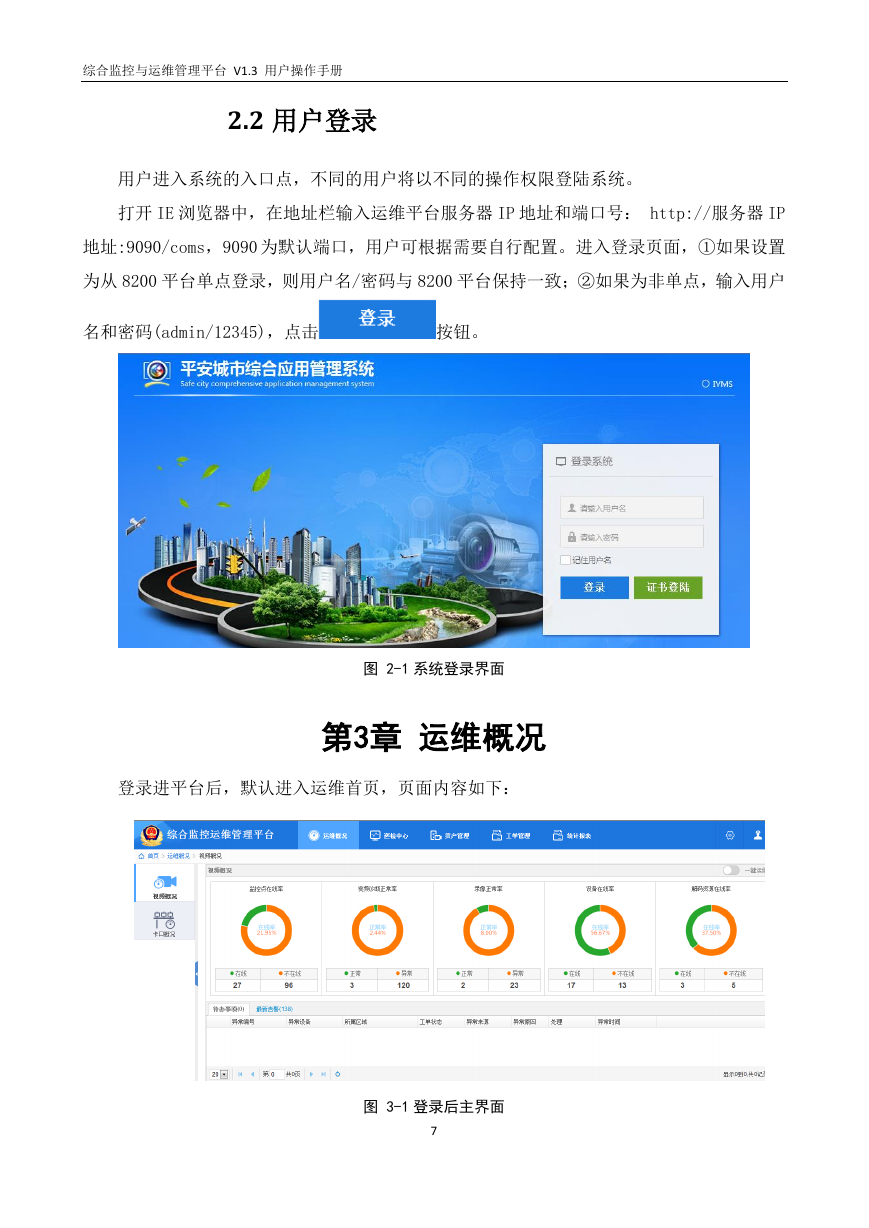

综合监控与运维管理平台 V1.3 用户操作手册 2.2 用户登录用户进入系统的入口点，不同的用户将以不同的操作权限登陆系统。打开 IE 浏览器中，在地址栏输入运维平台服务器 IP 地址和端口号： http://服务器 IP 地址:9090/coms，9090 为默认端口，用户可根据需要自行配置。进入登录页面，①如果设置为从 8200 平台单点登录，则用户名/密码与 8200 平台保持一致；②如果为非单点，输入用户名和密码(admin/12345)，点击按钮。图 2-1 系统登录界面第3章运维概况登录进平台后，默认进入运维首页，页面内容如下：图 3-1 登录后主界面 7
