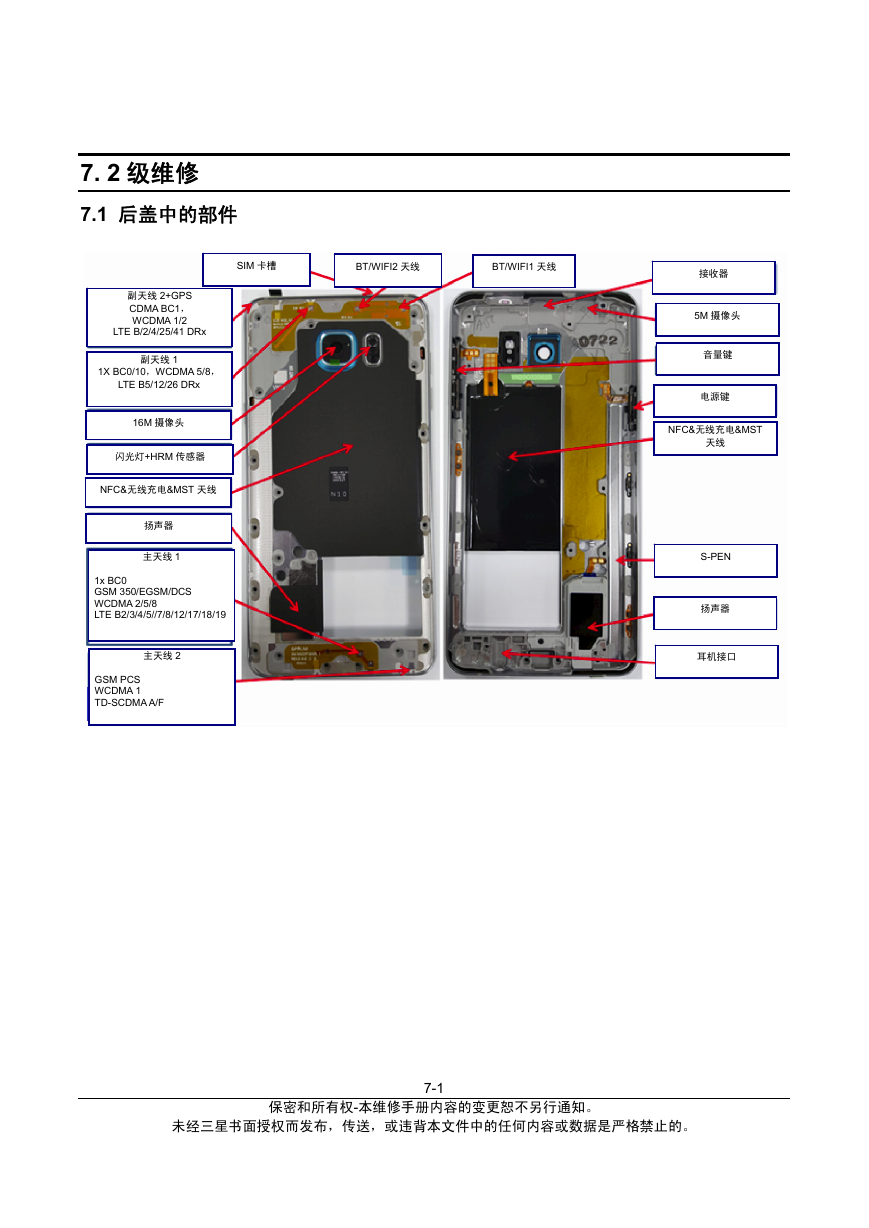

    2 级维修 7. 2 级维修 7.1 后盖中的部件 SIM 卡槽 BT/WIFI2 天线 BT/WIFI1 天线 副天线 2+GPS CDMA BC1， WCDMA 1/2 LTE B/2/4/25/41 DRx 副天线 1 1X BC0/10，WCDMA 5/8， LTE B5/12/26 DRx 16M 摄像头 闪光灯+HRM 传感器 NFC&无线充电&MST 天线 扬声器 主天线 1 1x BC0 GSM 350/EGSM/DCS WCDMA 2/5/8 LTE B2/3/4/5//7/8/12/17/18/19 主天线 2 GSM PCS WCDMA 1 TD-SCDMA A/F 接收器 5M 摄像头 音量键 电源键 NFC&无线充电&MST 天线 S-PEN 扬声器 耳机接口 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-1

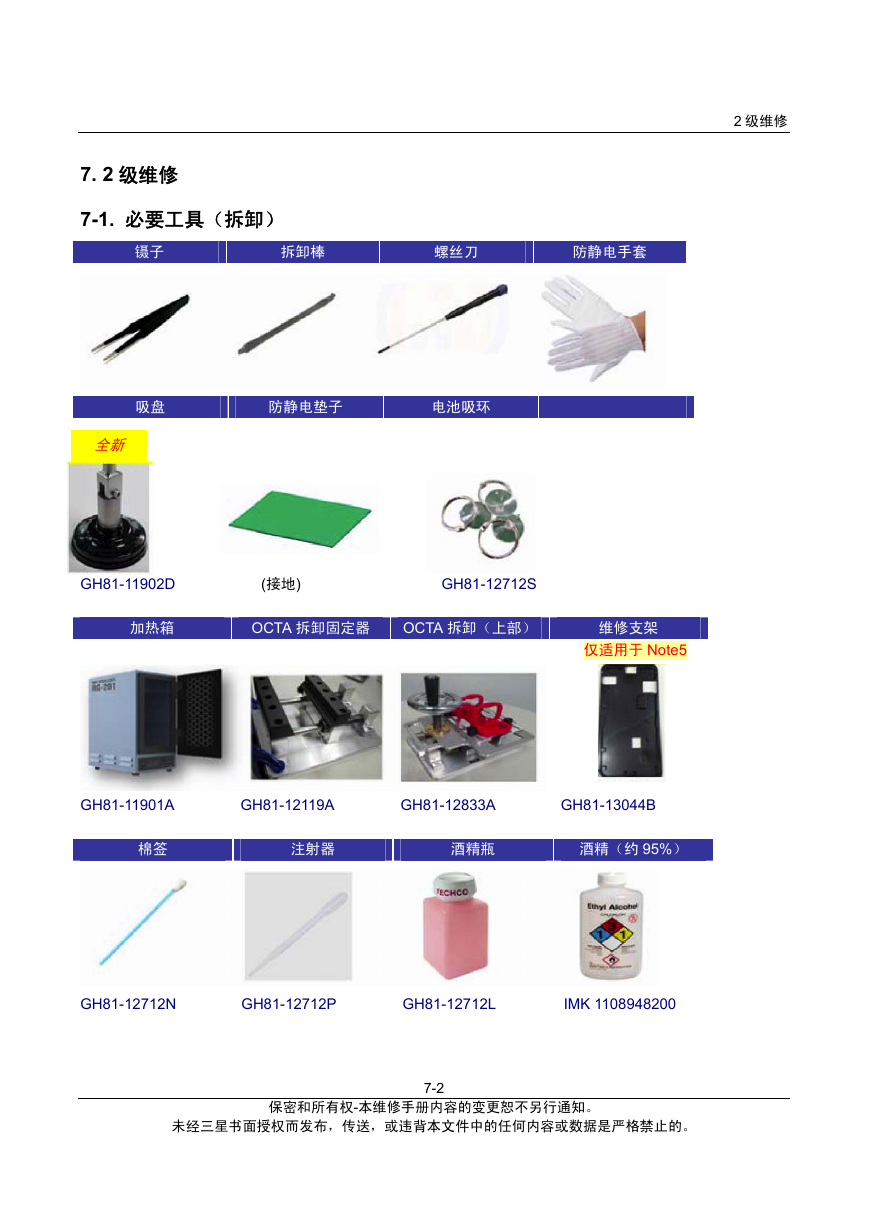

    7. 2 级维修 7-1. 必要工具（拆卸） 镊子 拆卸棒 螺丝刀 防静电手套 2 级维修 吸盘 全新 GH81-11902D 加热箱 防静电垫子 电池吸环 (接地) GH81-12712S OCTA 拆卸固定器 OCTA 拆卸（上部） 维修支架 仅适用于 Note5 GH81-11901A 棉签 GH81-12119A GH81-12833A GH81-13044B 注射器 酒精瓶 酒精（约 95%） GH81-12712N GH81-12712P GH81-12712L IMK 1108948200 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-2

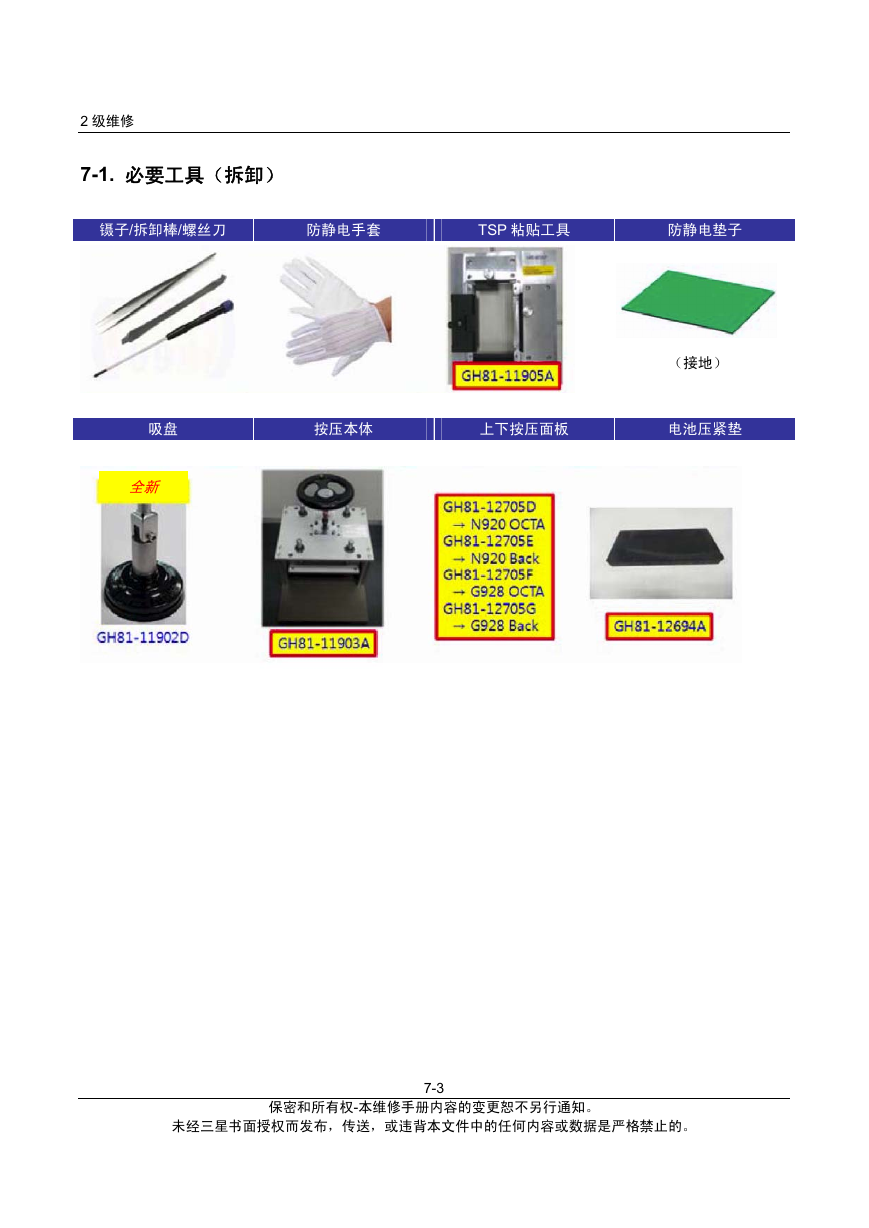

    2 级维修 7-1. 必要工具（拆卸） 镊子/拆卸棒/螺丝刀 防静电手套 TSP 粘贴工具 防静电垫子 （接地） 吸盘 按压本体 上下按压面板 电池压紧垫 全新 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-3

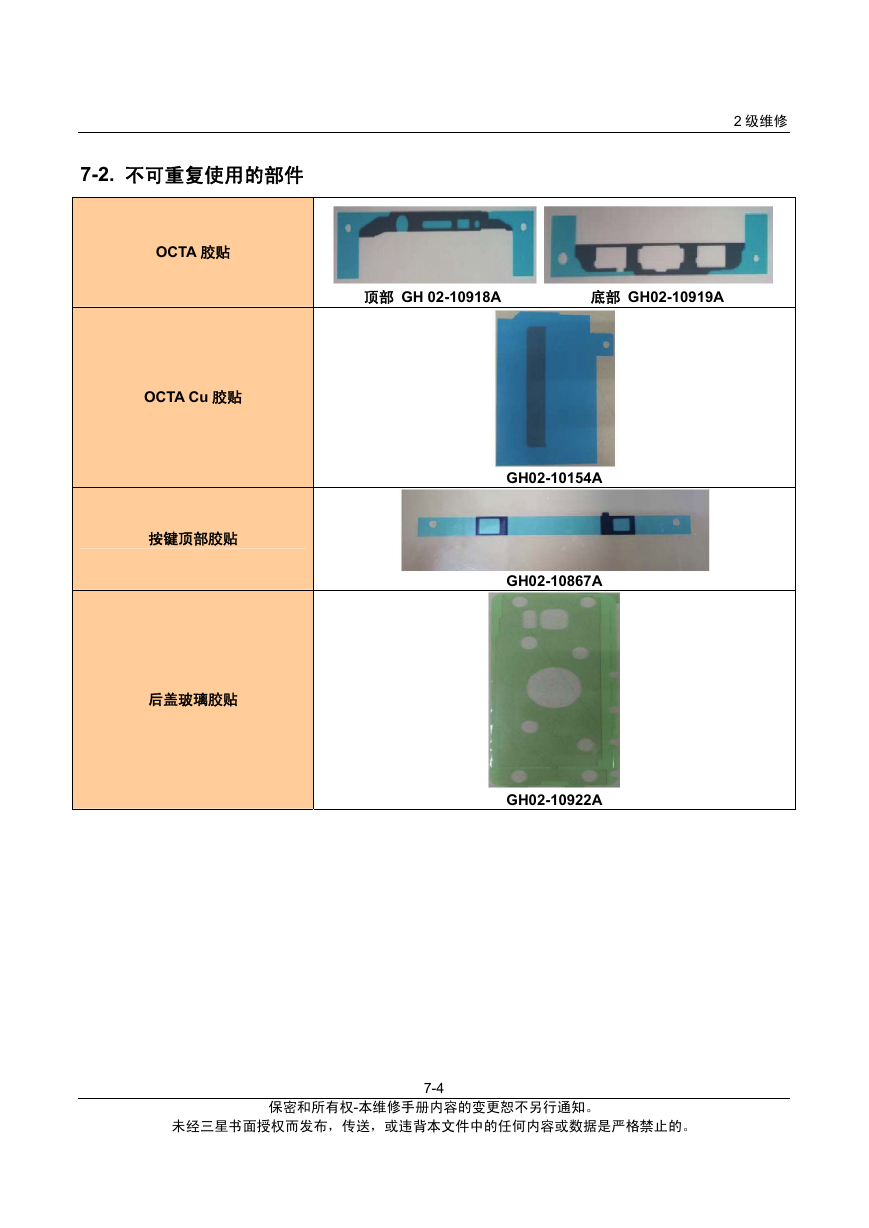

    7-2. 不可重复使用的部件 2 级维修 OCTA 胶贴 OCTA Cu 胶贴 按键顶部胶贴 后盖玻璃胶贴 顶部 GH 02-10918A 底部 GH02-10919A GH02-10154A GH02-10867A GH02-10922A 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-4

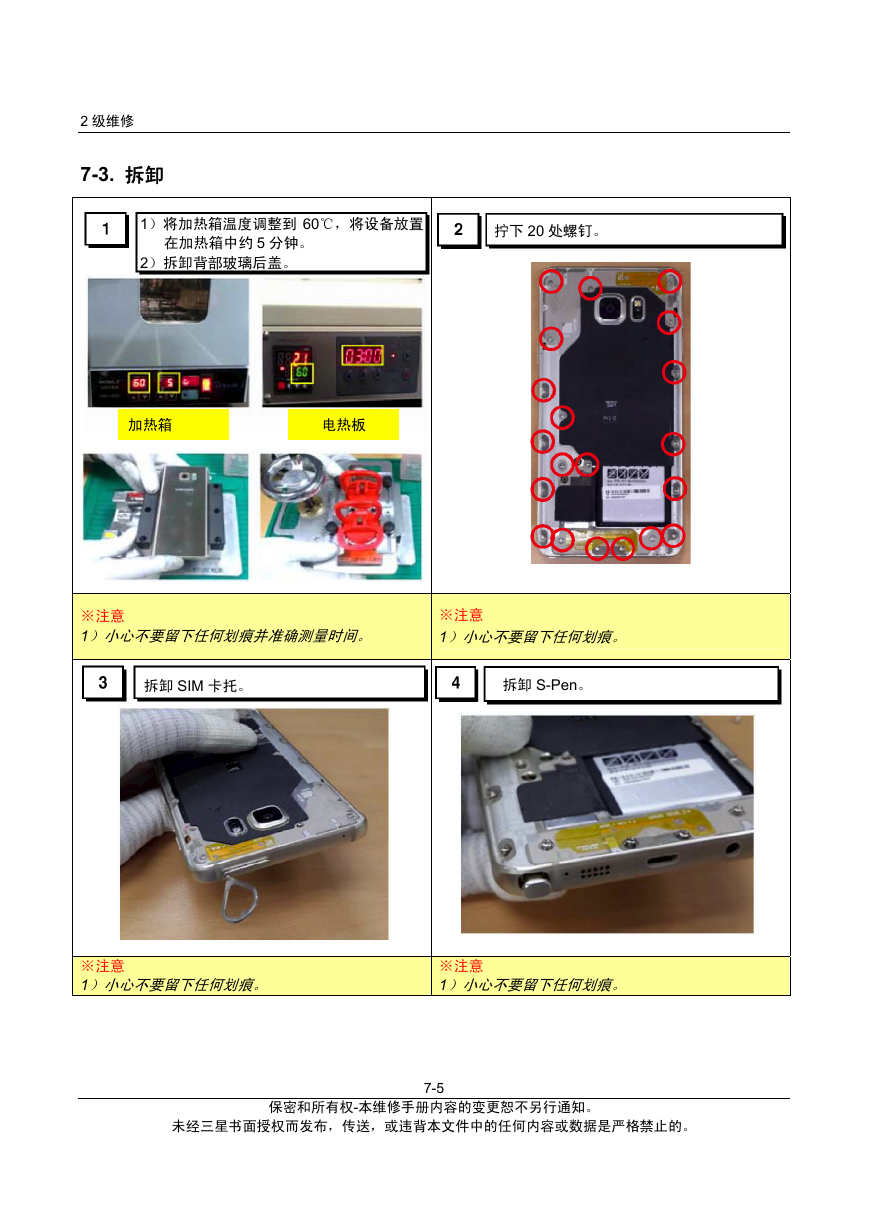

    2 级维修 7-3. 拆卸 1）将加热箱温度调整到 60℃，将设备放置 在加热箱中约 5 分钟。 2）拆卸背部玻璃后盖。 加热箱 电热板 拧下 20 处螺钉。 ※注意 1）小心不要留下任何划痕并准确测量时间。 ※注意 1）小心不要留下任何划痕。 拆卸 SIM 卡托。 拆卸 S-Pen。 ※注意 1）小心不要留下任何划痕。 ※注意 1）小心不要留下任何划痕。 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-5

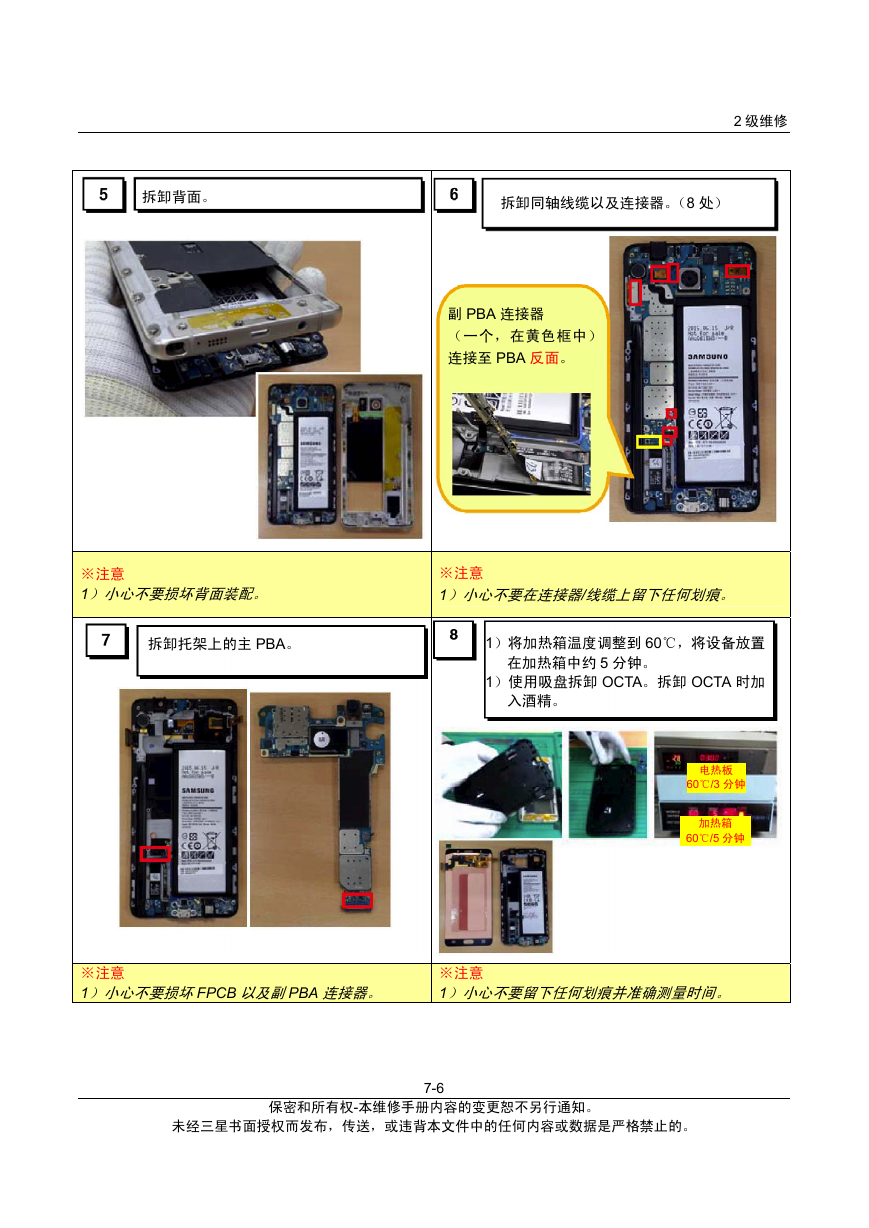

    拆卸背面。 ※注意 1）小心不要损坏背面装配。 拆卸托架上的主 PBA。 ※注意 1）小心不要损坏FPCB 以及副PBA 连接器。 2 级维修 拆卸同轴线缆以及连接器。（8 处） 副 PBA 连接器 （一个，在黄色框中） 连接至 PBA 反面。 ※注意 1）小心不要在连接器/线缆上留下任何划痕。 1）将加热箱温度调整到 60℃，将设备放置 在加热箱中约 5 分钟。 1）使用吸盘拆卸 OCTA。拆卸 OCTA 时加 入酒精。 60 /3℃ 分钟 电热板 ※注意 1）小心不要留下任何划痕并准确测量时间。 加热箱 60 /5℃ 分钟 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-6
    2 级维修 拆卸正面的按键以及主屏幕键。 拆卸其他部件。 ※注意 1）小心不要损坏FPCB 连接器。 ※注意 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-7

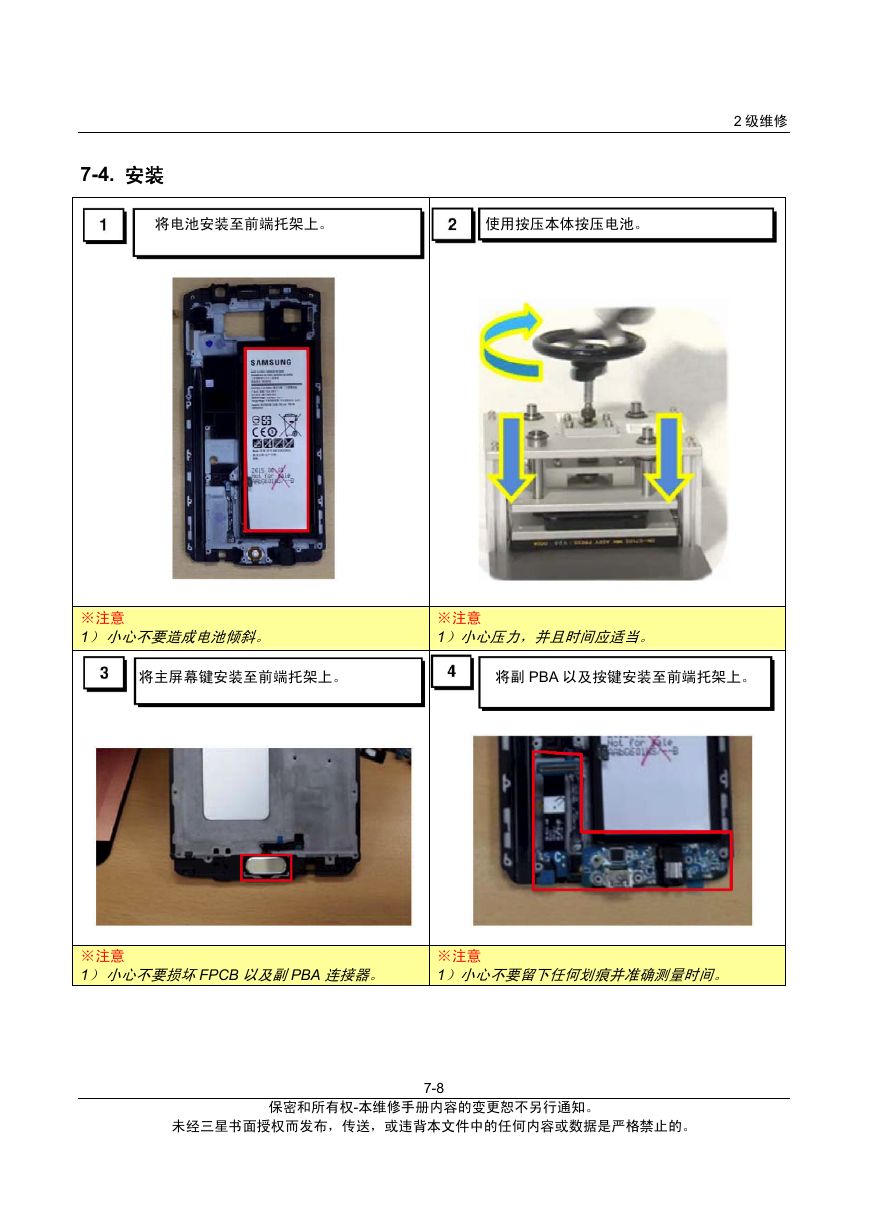

    7-4. 安装 将电池安装至前端托架上。 使用按压本体按压电池。 2 级维修 ※注意 1） 小心不要造成电池倾斜。 将主屏幕键安装至前端托架上。 ※注意 1）小心压力，并且时间应适当。 将副 PBA 以及按键安装至前端托架上。 ※注意 1） 小心不要损坏FPCB 以及副PBA 连接器。 ※注意 1）小心不要留下任何划痕并准确测量时间。 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-8
