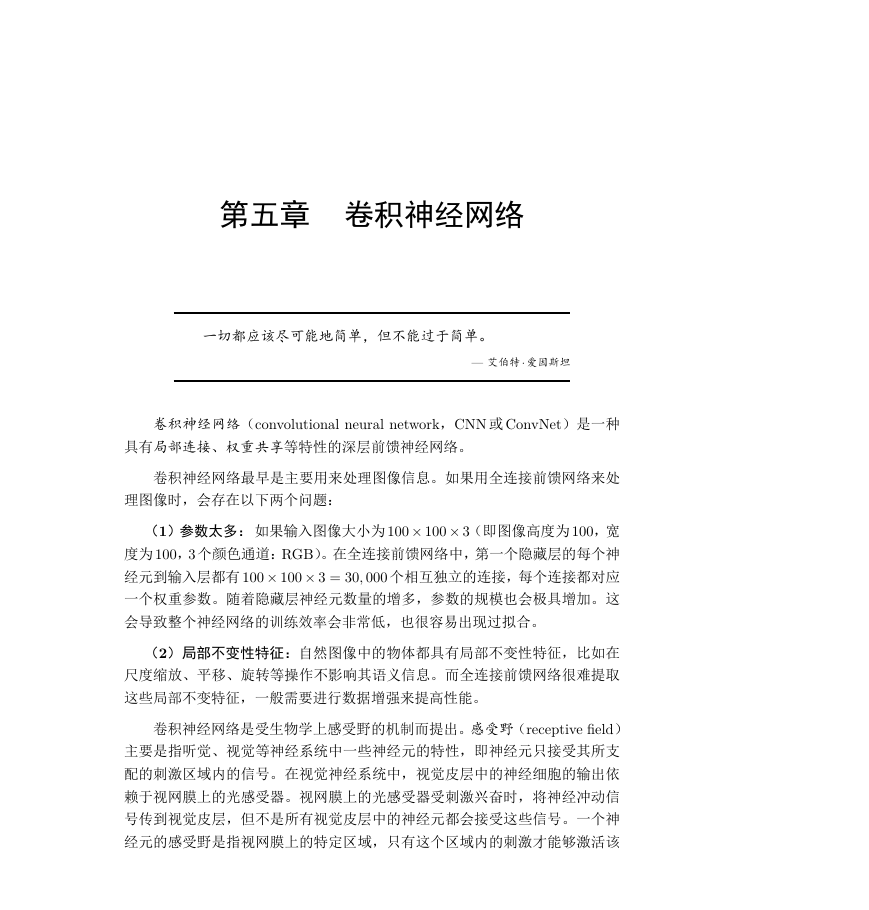

第五章卷积神经网络一切都应该尽可能地简单，但不能过于简单。 — 艾伯特· 爱因斯坦卷积神经网络（convolutional neural network，CNN 或 ConvNet）是一种具有局部连接、权重共享等特性的深层前馈神经网络。卷积神经网络最早是主要用来处理图像信息。如果用全连接前馈网络来处理图像时，会存在以下两个问题：（1）参数太多：如果输入图像大小为100× 100× 3（即图像高度为100，宽度为100，3 个颜色通道：RGB）。在全连接前馈网络中，第一个隐藏层的每个神经元到输入层都有100× 100× 3 = 30, 000 个相互独立的连接，每个连接都对应一个权重参数。随着隐藏层神经元数量的增多，参数的规模也会极具增加。这会导致整个神经网络的训练效率会非常低，也很容易出现过拟合。（2）局部不变性特征：自然图像中的物体都具有局部不变性特征，比如在尺度缩放、平移、旋转等操作不影响其语义信息。而全连接前馈网络很难提取这些局部不变特征，一般需要进行数据增强来提高性能。卷积神经网络是受生物学上感受野的机制而提出。感受野（receptive ﬁeld）主要是指听觉、视觉等神经系统中一些神经元的特性，即神经元只接受其所支配的刺激区域内的信号。在视觉神经系统中，视觉皮层中的神经细胞的输出依赖于视网膜上的光感受器。视网膜上的光感受器受刺激兴奋时，将神经冲动信号传到视觉皮层，但不是所有视觉皮层中的神经元都会接受这些信号。一个神经元的感受野是指视网膜上的特定区域，只有这个区域内的刺激才能够激活该

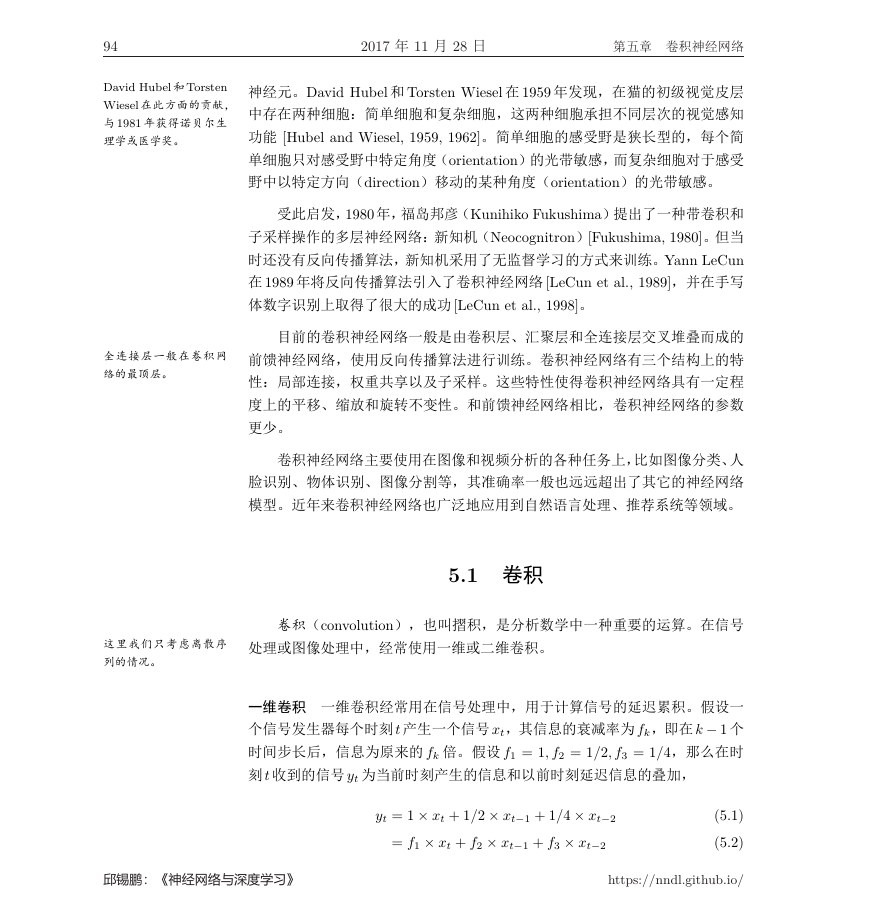

94 2017 年 11 月 28 日第五章卷积神经网络 David Hubel 和 Torsten Wiesel 在此方面的贡献，与 1981 年获得诺贝尔生理学或医学奖。神经元。David Hubel 和 Torsten Wiesel 在 1959 年发现，在猫的初级视觉皮层中存在两种细胞：简单细胞和复杂细胞，这两种细胞承担不同层次的视觉感知功能 [Hubel and Wiesel, 1959, 1962]。简单细胞的感受野是狭长型的，每个简单细胞只对感受野中特定角度（orientation）的光带敏感，而复杂细胞对于感受野中以特定方向（direction）移动的某种角度（orientation）的光带敏感。受此启发，1980 年，福岛邦彦（Kunihiko Fukushima）提出了一种带卷积和子采样操作的多层神经网络：新知机（Neocognitron）[Fukushima, 1980]。但当时还没有反向传播算法，新知机采用了无监督学习的方式来训练。Yann LeCun 在 1989 年将反向传播算法引入了卷积神经网络 [LeCun et al., 1989]，并在手写体数字识别上取得了很大的成功 [LeCun et al., 1998]。目前的卷积神经网络一般是由卷积层、汇聚层和全连接层交叉堆叠而成的全连接层一般在卷积网络的最顶层。前馈神经网络，使用反向传播算法进行训练。卷积神经网络有三个结构上的特性：局部连接，权重共享以及子采样。这些特性使得卷积神经网络具有一定程度上的平移、缩放和旋转不变性。和前馈神经网络相比，卷积神经网络的参数更少。卷积神经网络主要使用在图像和视频分析的各种任务上，比如图像分类、人脸识别、物体识别、图像分割等，其准确率一般也远远超出了其它的神经网络模型。近年来卷积神经网络也广泛地应用到自然语言处理、推荐系统等领域。 5.1 卷积卷积（convolution），也叫摺积，是分析数学中一种重要的运算。在信号这里我们只考虑离散序列的情况。处理或图像处理中，经常使用一维或二维卷积。一维卷积一维卷积经常用在信号处理中，用于计算信号的延迟累积。假设一个信号发生器每个时刻 t 产生一个信号 xt，其信息的衰减率为 fk，即在 k − 1 个时间步长后，信息为原来的 fk 倍。假设 f1 = 1, f2 = 1/2, f3 = 1/4，那么在时刻 t 收到的信号 yt 为当前时刻产生的信息和以前时刻延迟信息的叠加， yt = 1 × xt + 1/2 × xt−1 + 1/4 × xt−2 = f1 × xt + f2 × xt−1 + f3 × xt−2 (5.1) (5.2) 邱锡鹏：《神经网络与深度学习》 https://nndl.github.io/

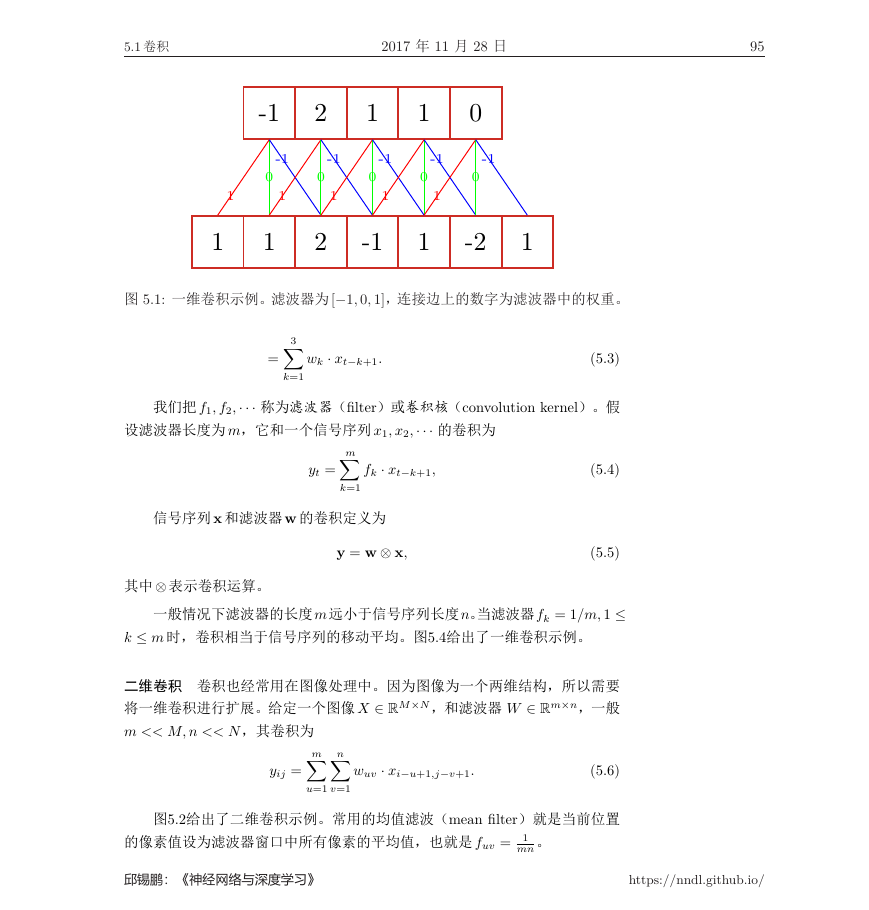

5.1 卷积 2017 年 11 月 28 日 95 图 5.1: 一维卷积示例。滤波器为[−1, 0, 1]，连接边上的数字为滤波器中的权重。 3∑ k=1 = wk · xt−k+1. (5.3) 我们把 f1, f2,··· 称为滤波器（ﬁlter）或卷积核（convolution kernel）。假设滤波器长度为 m，它和一个信号序列 x1, x2,··· 的卷积为 m∑ yt = fk · xt−k+1, 信号序列 x 和滤波器 w 的卷积定义为 k=1 y = w ⊗ x, 其中⊗ 表示卷积运算。 (5.4) (5.5) 一般情况下滤波器的长度 m远小于信号序列长度 n。当滤波器fk = 1/m, 1 ≤ k ≤ m 时，卷积相当于信号序列的移动平均。图5.4给出了一维卷积示例。二维卷积卷积也经常用在图像处理中。因为图像为一个两维结构，所以需要将一维卷积进行扩展。给定一个图像 X ∈ RM×N ，和滤波器 W ∈ Rm×n，一般 m << M, n << N ，其卷积为 m∑ n∑ yij = wuv · xi−u+1,j−v+1. (5.6) u=1 v=1 图5.2给出了二维卷积示例。常用的均值滤波（mean ﬁlter）就是当前位置的像素值设为滤波器窗口中所有像素的平均值，也就是 fuv = 1 mn 。邱锡鹏：《神经网络与深度学习》 https://nndl.github.io/ 112-11-2110-1-110-1210-1110-1110-10

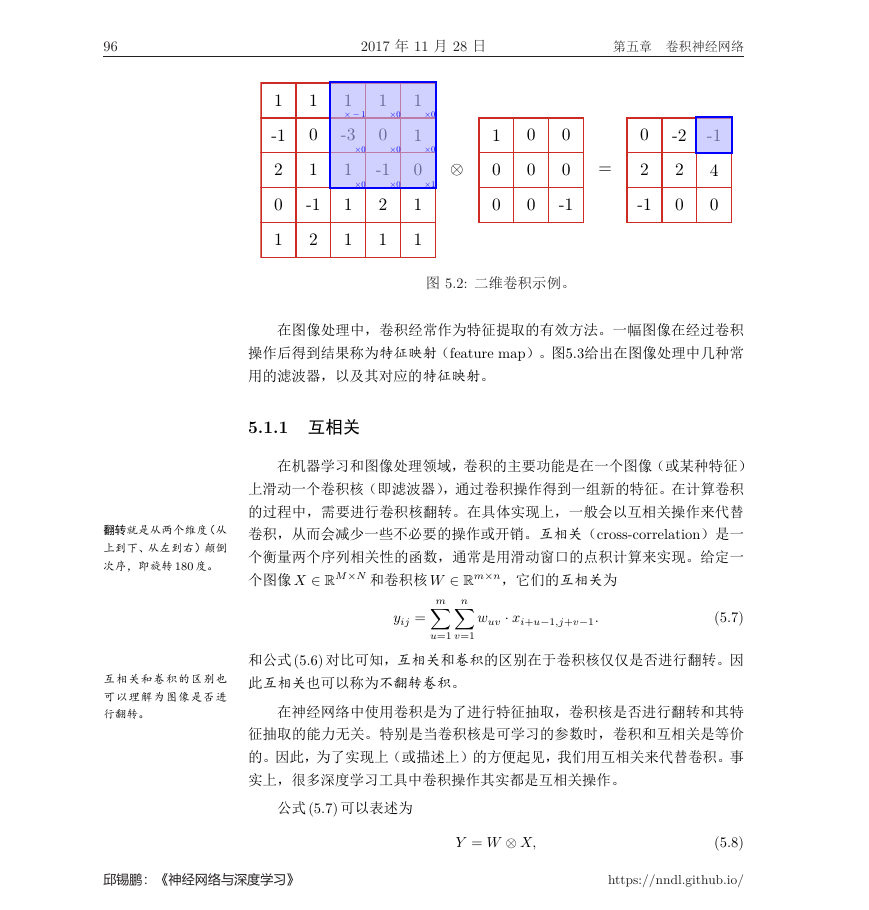

96 2017 年 11 月 28 日第五章卷积神经网络图 5.2: 二维卷积示例。在图像处理中，卷积经常作为特征提取的有效方法。一幅图像在经过卷积操作后得到结果称为特征映射（feature map）。图5.3给出在图像处理中几种常用的滤波器，以及其对应的特征映射。 5.1.1 互相关在机器学习和图像处理领域，卷积的主要功能是在一个图像（或某种特征）上滑动一个卷积核（即滤波器），通过卷积操作得到一组新的特征。在计算卷积翻转就是从两个维度（从上到下、从左到右）颠倒次序，即旋转 180 度。互相关和卷积的区别也可以理解为图像是否进行翻转。的过程中，需要进行卷积核翻转。在具体实现上，一般会以互相关操作来代替卷积，从而会减少一些不必要的操作或开销。互相关（cross-correlation）是一个衡量两个序列相关性的函数，通常是用滑动窗口的点积计算来实现。给定一个图像 X ∈ RM×N 和卷积核 W ∈ Rm×n，它们的互相关为 m∑ n∑ yij = wuv · xi+u−1,j+v−1. (5.7) u=1 v=1 和公式(5.6) 对比可知，互相关和卷积的区别在于卷积核仅仅是否进行翻转。因此互相关也可以称为不翻转卷积。在神经网络中使用卷积是为了进行特征抽取，卷积核是否进行翻转和其特征抽取的能力无关。特别是当卷积核是可学习的参数时，卷积和互相关是等价的。因此，为了实现上（或描述上）的方便起见，我们用互相关来代替卷积。事实上，很多深度学习工具中卷积操作其实都是互相关操作。公式 (5.7) 可以表述为邱锡鹏：《神经网络与深度学习》 Y = W ⊗ X, (5.8) https://nndl.github.io/ 102-112-1101111-3112-10111011001000-100=-12002-204-1001000100

5.1 卷积 2017 年 11 月 28 日 97 图 5.3: 图像处理中几种常用的滤波器示例。最上面的滤波器为高斯滤波器，中间和最下面的过滤器为边缘检测滤波器。其中 Y ∈ RM−m+1,N−n+1 为输出矩阵。 5.1.2 卷积的变种在卷积的标准定义基础上，还可以引入滤波器的滑动步长和零填充来增加卷积的多样性，可以更灵活地进行特征抽取。滤波器的步长（stride）是指滤波器在滑动时的时间间隔。图5.4a给出了步长为 2 的卷积示例。零填充（zero padding）是在输入向量两端进行补零。图5.4b给出了输入的邱锡鹏：《神经网络与深度学习》 https://nndl.github.io/ 原始图像0101-410101161811618141811618116011-101-1-10滤波器===输出图像

98 2017 年 11 月 28 日第五章卷积神经网络 (a) 步长 s = 2 (b) 零填充 p = 1 图 5.4: 卷积的步长和零填充。两端各补一个零后的卷积示例。假设卷积层的输入神经元个数为 n，卷积大小为 m，步长（stride）为 s，输入神经元两端各填补 p 个零（zero padding），那么该卷积层的神经元数量为 (n − m + 2p)/s + 1。一般常用的卷积有一下三类： • 窄卷积（narrow convolution）：步长 s = 1，两端不补零 p = 0，卷积后输通常可以通过选择合适的卷积大小以及步长来使得 (n− m + 2p)/s + 1 为整数。 • 宽卷积（wide convolution）：步长 s = 1，两端补零 p = m − 1，卷积后出长度为 n − m + 1。输出长度 n + m − 1。 • 等长卷积（equal-width convolution）：步长 s = 1，两端补零 p = (m−1)/2，卷积后输出长度 n。图5.4b就是一个等长卷积示例。除了特别声明外，一般说的卷积默认为窄卷积。邱锡鹏：《神经网络与深度学习》 https://nndl.github.io/ 112-11-31-110112-11-3100-1-12120-3

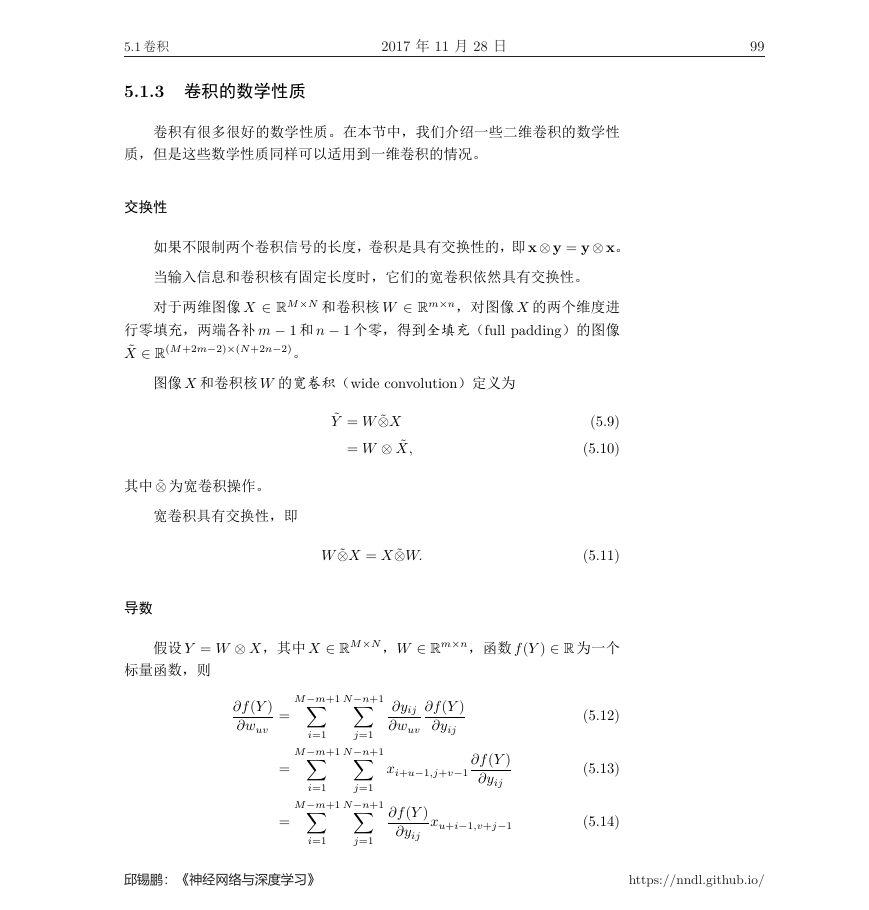

5.1 卷积 2017 年 11 月 28 日 99 5.1.3 卷积的数学性质卷积有很多很好的数学性质。在本节中，我们介绍一些二维卷积的数学性质，但是这些数学性质同样可以适用到一维卷积的情况。交换性如果不限制两个卷积信号的长度，卷积是具有交换性的，即x⊗ y = y⊗ x。当输入信息和卷积核有固定长度时，它们的宽卷积依然具有交换性。对于两维图像 X ∈ RM×N 和卷积核 W ∈ Rm×n，对图像 X 的两个维度进行零填充，两端各补 m − 1 和 n − 1 个零，得到全填充（full padding）的图像 ˜X ∈ R(M+2m−2)×(N+2n−2)。图像 X 和卷积核 W 的宽卷积（wide convolution）定义为 ˜Y = W ˜⊗X = W ⊗ ˜X, W ˜⊗X = X ˜⊗W. 其中 ˜⊗ 为宽卷积操作。宽卷积具有交换性，即导数 (5.9) (5.10) (5.11) 假设 Y = W ⊗ X，其中 X ∈ RM×N ，W ∈ Rm×n，函数 f(Y ) ∈ R 为一个标量函数，则 ∂f(Y ) ∂wuv = = = M−m+1∑ M−m+1∑ M−m+1∑ i=1 i=1 N−n+1∑ N−n+1∑ N−n+1∑ j=1 j=1 i=1 j=1 ∂yij ∂wuv ∂f(Y ) ∂yij xi+u−1,j+v−1 ∂f(Y ) ∂yij ∂f(Y ) ∂yij xu+i−1,v+j−1 (5.12) (5.13) (5.14) 邱锡鹏：《神经网络与深度学习》 https://nndl.github.io/

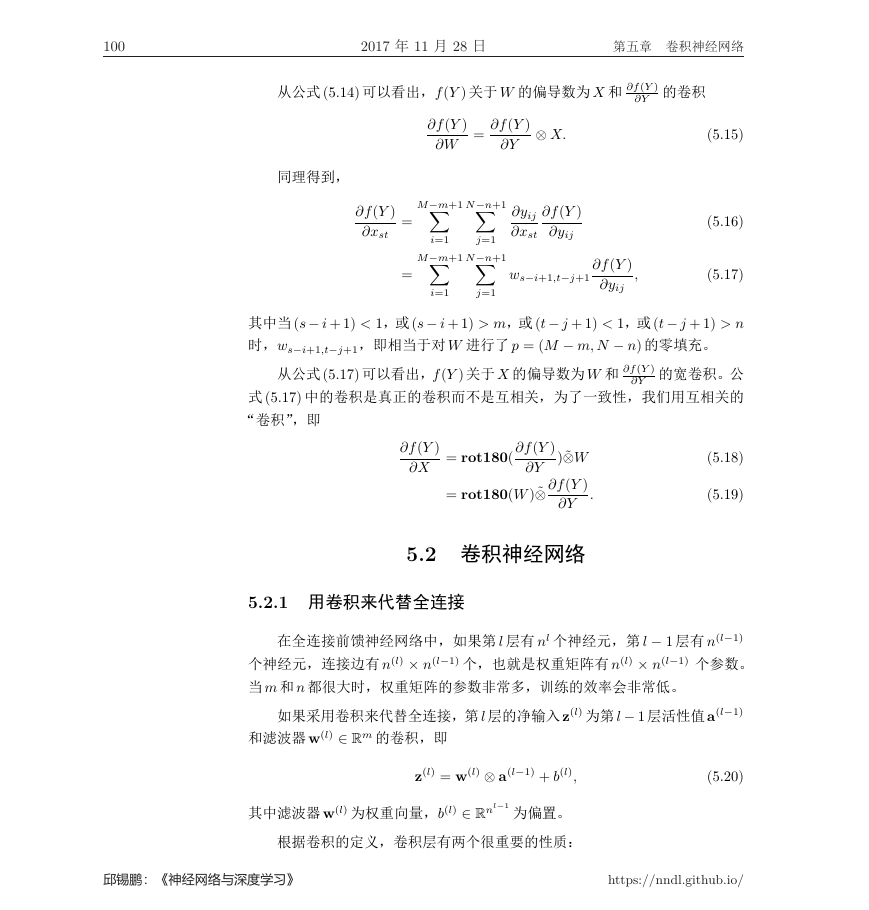

100 2017 年 11 月 28 日第五章卷积神经网络从公式 (5.14) 可以看出，f(Y ) 关于 W 的偏导数为 X 和 ∂f(Y ) ∂Y 的卷积 ∂f(Y ) ∂W ⊗ X. ∂Y = ∂f(Y ) N−n+1∑ N−n+1∑ j=1 ∂yij ∂xst ∂f(Y ) ∂yij 同理得到， ∂f(Y ) ∂xst M−m+1∑ M−m+1∑ i=1 = = ws−i+1,t−j+1 i=1 j=1 (5.15) (5.16) (5.17) ∂f(Y ) ∂yij , 其中当(s− i + 1) < 1，或(s− i + 1) > m，或(t− j + 1) < 1，或(t− j + 1) > n 时，ws−i+1,t−j+1，即相当于对 W 进行了 p = (M − m, N − n) 的零填充。从公式(5.17) 可以看出，f(Y ) 关于 X 的偏导数为 W 和 ∂f(Y ) ∂Y 的宽卷积。公式 (5.17) 中的卷积是真正的卷积而不是互相关，为了一致性，我们用互相关的 “卷积”，即 ∂f(Y ) ∂X = rot180( ∂f(Y ) )˜⊗W = rot180(W)˜⊗ ∂f(Y ) ∂Y ∂Y (5.18) (5.19) . 5.2 卷积神经网络 5.2.1 用卷积来代替全连接在全连接前馈神经网络中，如果第 l 层有 nl 个神经元，第 l − 1 层有 n(l−1) 个神经元，连接边有 n(l) × n(l−1) 个，也就是权重矩阵有 n(l) × n(l−1) 个参数。当 m 和 n 都很大时，权重矩阵的参数非常多，训练的效率会非常低。如果采用卷积来代替全连接，第 l 层的净输入z(l) 为第 l − 1 层活性值a(l−1) 和滤波器 w(l) ∈ Rm 的卷积，即 z(l) = w(l) ⊗ a(l−1) + b(l), (5.20) 其中滤波器 w(l) 为权重向量，b(l) ∈ Rnl−1 为偏置。根据卷积的定义，卷积层有两个很重要的性质：邱锡鹏：《神经网络与深度学习》 https://nndl.github.io/
