华为硬件信号质量与时序测试指导书.pdf

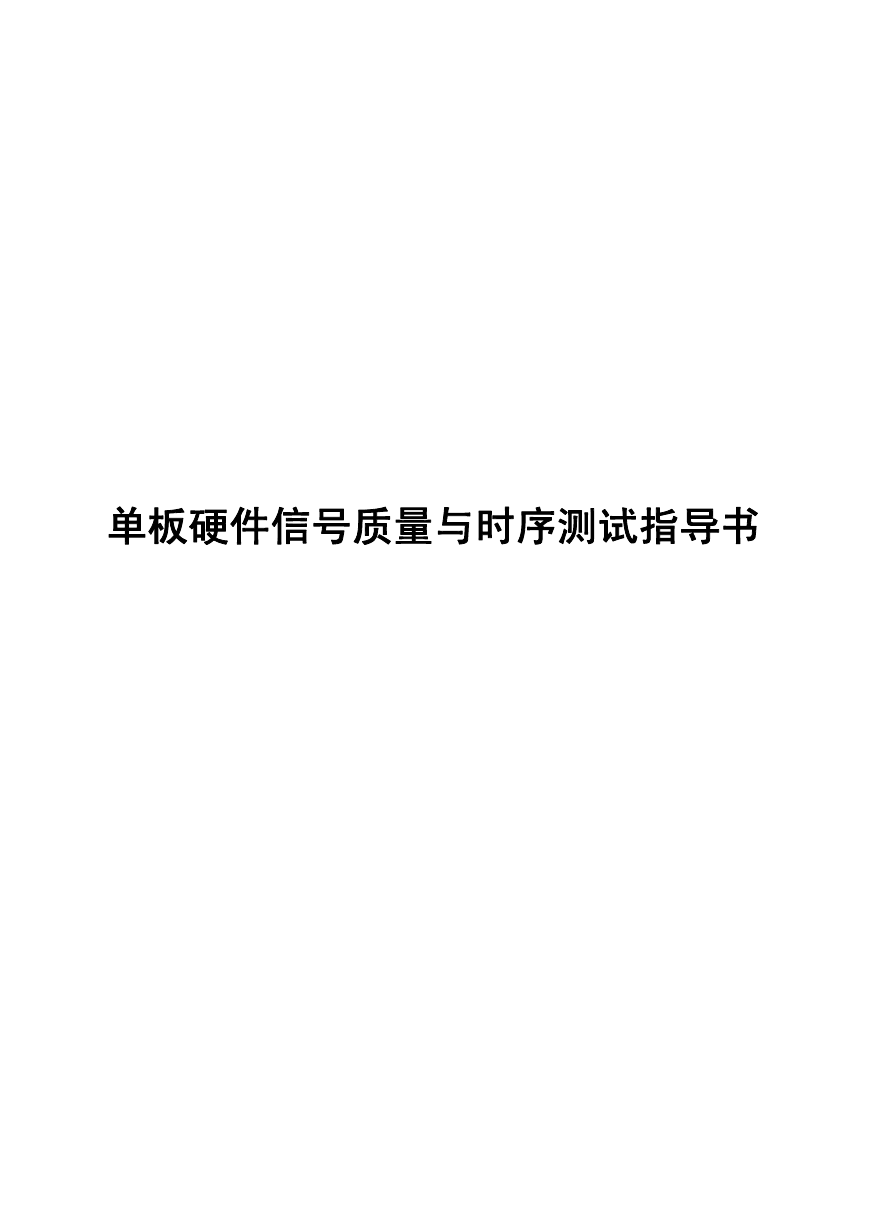

单板硬件信号质量与时序测试指导书
单板硬件信号质量与时序测试指导书
内部公开
日期
修订版本

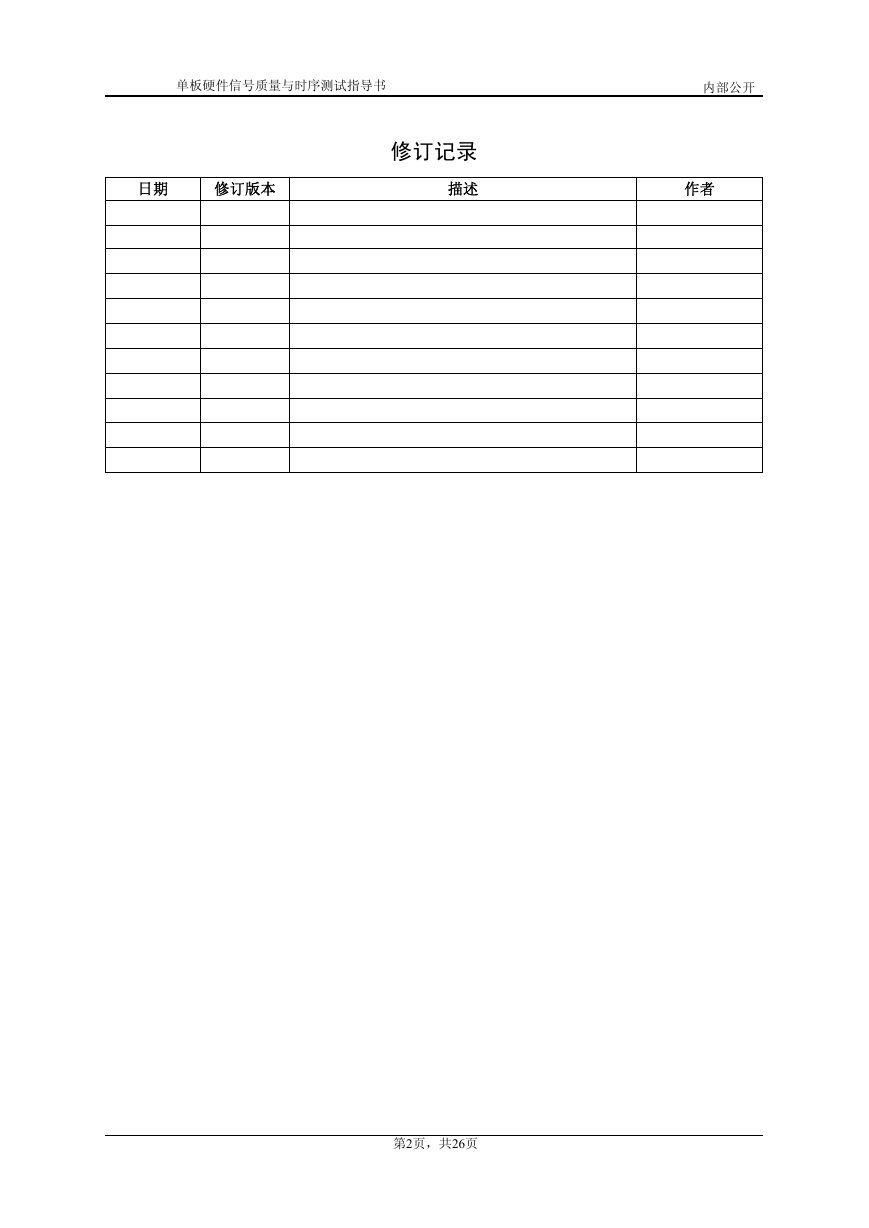

修订记录
描述
作者
第2页，共26页
单板硬件信号质量与时序测试指导书
内部公开

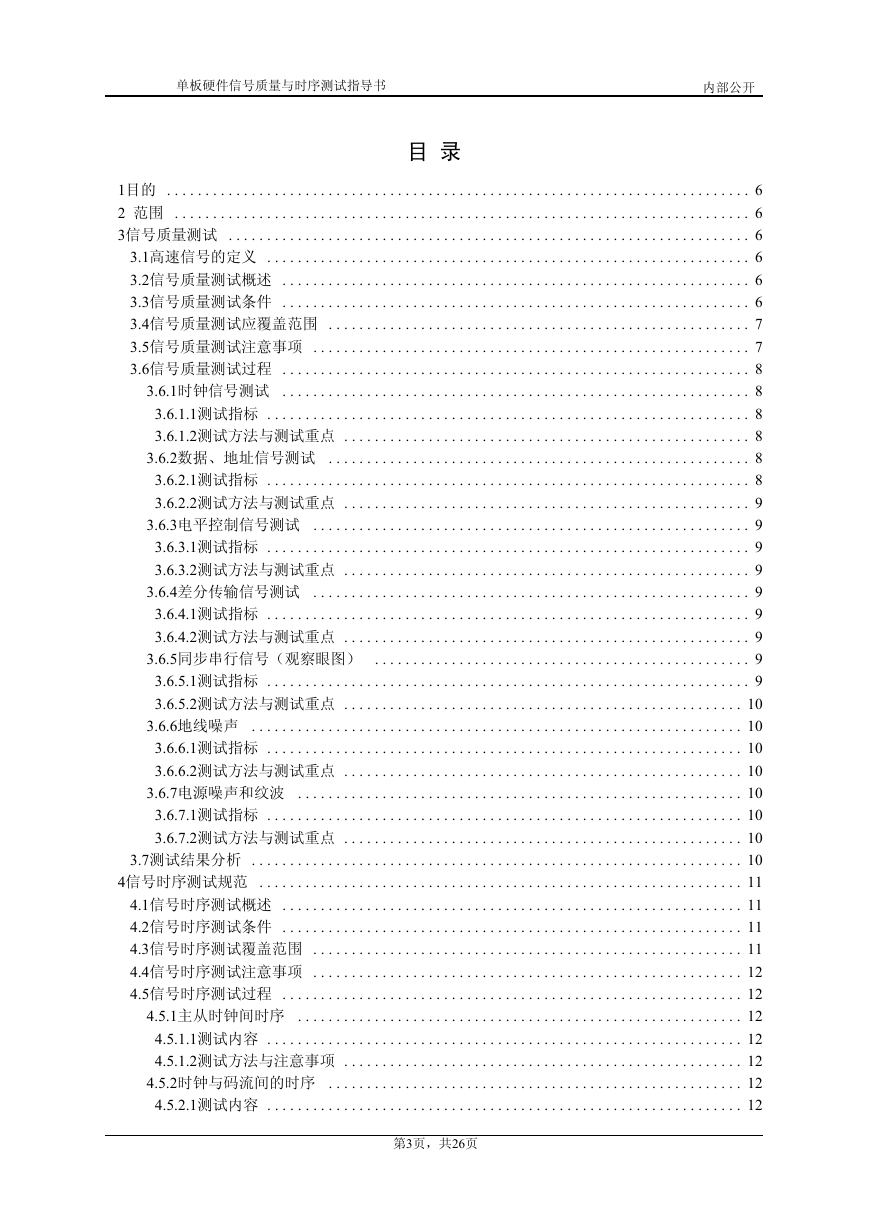

目 录
1目的 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3信号质量测试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.1高速信号的定义 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.2信号质量测试概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.3信号质量测试条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.4信号质量测试应覆盖范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.5信号质量测试注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.6信号质量测试过程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.6.1时钟信号测试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.6.1.1测试指标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.6.1.2测试方法与测试重点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.6.2数据、地址信号测试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.6.2.1测试指标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.6.2.2测试方法与测试重点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.6.3电平控制信号测试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.6.3.1测试指标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.6.3.2测试方法与测试重点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.6.4差分传输信号测试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.6.4.1测试指标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.6.4.2测试方法与测试重点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.6.5同步串行信号（观察眼图） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.6.5.1测试指标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.6.5.2测试方法与测试重点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.6.6地线噪声 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.6.6.1测试指标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.6.6.2测试方法与测试重点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.6.7电源噪声和纹波 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.6.7.1测试指标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.6.7.2测试方法与测试重点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.7测试结果分析 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4信号时序测试规范 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.1信号时序测试概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.2信号时序测试条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.3信号时序测试覆盖范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.4信号时序测试注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.5信号时序测试过程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.5.1主从时钟间时序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.5.1.1测试内容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.5.1.2测试方法与注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.5.2时钟与码流间的时序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.5.2.1测试内容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6
6
6
6
6
6
7
7
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
11
11
11
11
12
12
12
12
12
12
12
第3页，共26页
单板硬件信号质量与时序测试指导书
内部公开

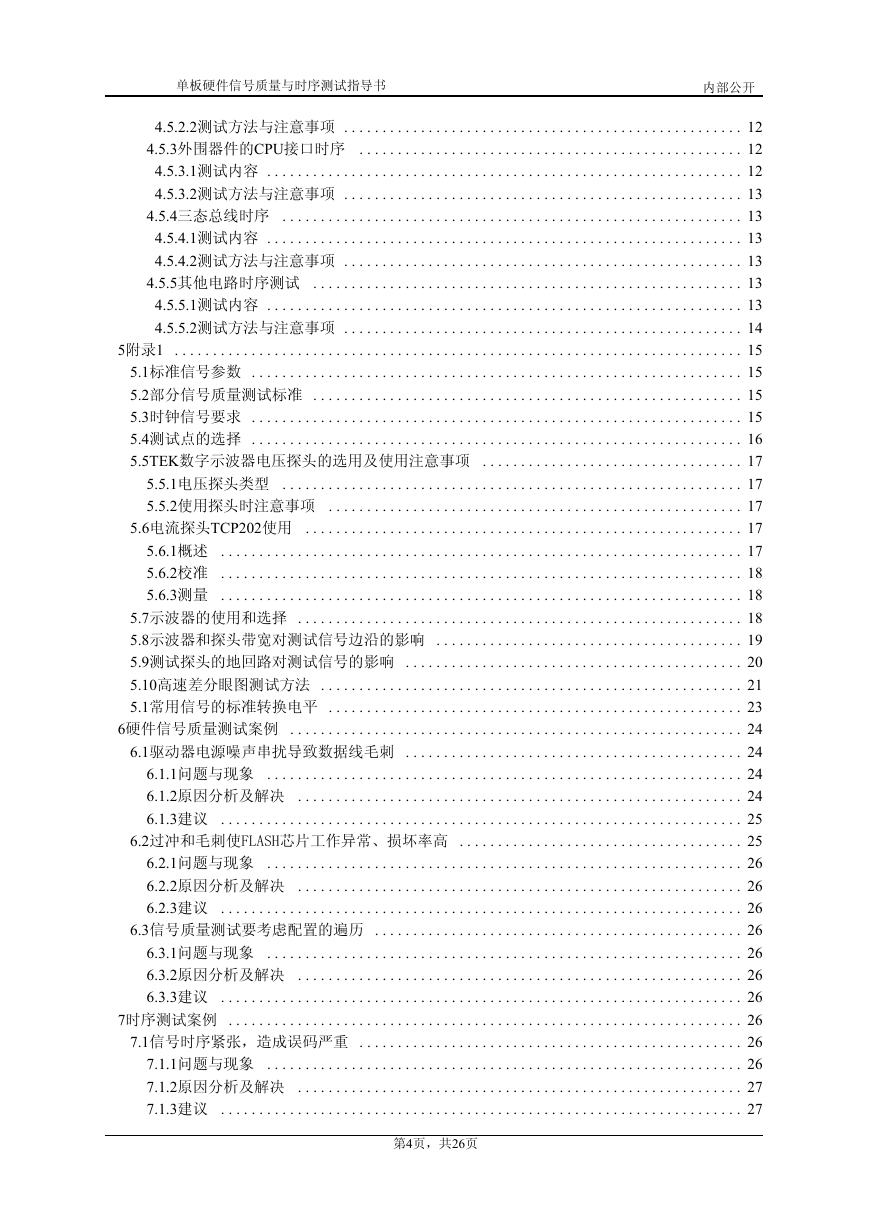

4.5.2.2测试方法与注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.5.3外围器件的CPU接口时序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.5.3.1测试内容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.5.3.2测试方法与注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.5.4三态总线时序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.5.4.1测试内容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.5.4.2测试方法与注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.5.5其他电路时序测试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.5.5.1测试内容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.5.5.2测试方法与注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5附录1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.1标准信号参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.2部分信号质量测试标准 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.3时钟信号要求 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.4测试点的选择 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.5TEK数字示波器电压探头的选用及使用注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.5.1电压探头类型 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.5.2使用探头时注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.6电流探头TCP202使用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.6.1概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.6.2校准 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.6.3测量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.7示波器的使用和选择 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.8示波器和探头带宽对测试信号边沿的影响 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.9测试探头的地回路对测试信号的影响 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.10高速差分眼图测试方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.1常用信号的标准转换电平 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6硬件信号质量测试案例 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.1驱动器电源噪声串扰导致数据线毛刺 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.1.1问题与现象 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.1.2原因分析及解决 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.1.3建议 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.2过冲和毛刺使FLASH芯片工作异常、损坏率高 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.2.1问题与现象 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.2.2原因分析及解决 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.2.3建议 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.3信号质量测试要考虑配置的遍历 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.3.1问题与现象 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.3.2原因分析及解决 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.3.3建议 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7时序测试案例 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.1信号时序紧张，造成误码严重 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.1.1问题与现象 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.1.2原因分析及解决 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.1.3建议 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12
12
12
13
13
13
13
13
13
14
15
15
15
15
16
17
17
17
17
17
18
18
18
19
20
21
23
24
24
24
24
25
25
26
26
26
26
26
26
26
26
26
26
27
27
第4页，共26页
单板硬件信号质量与时序测试指导书
内部公开
第5页，共26页
单板硬件信号质量与时序测试指导书
内部公开

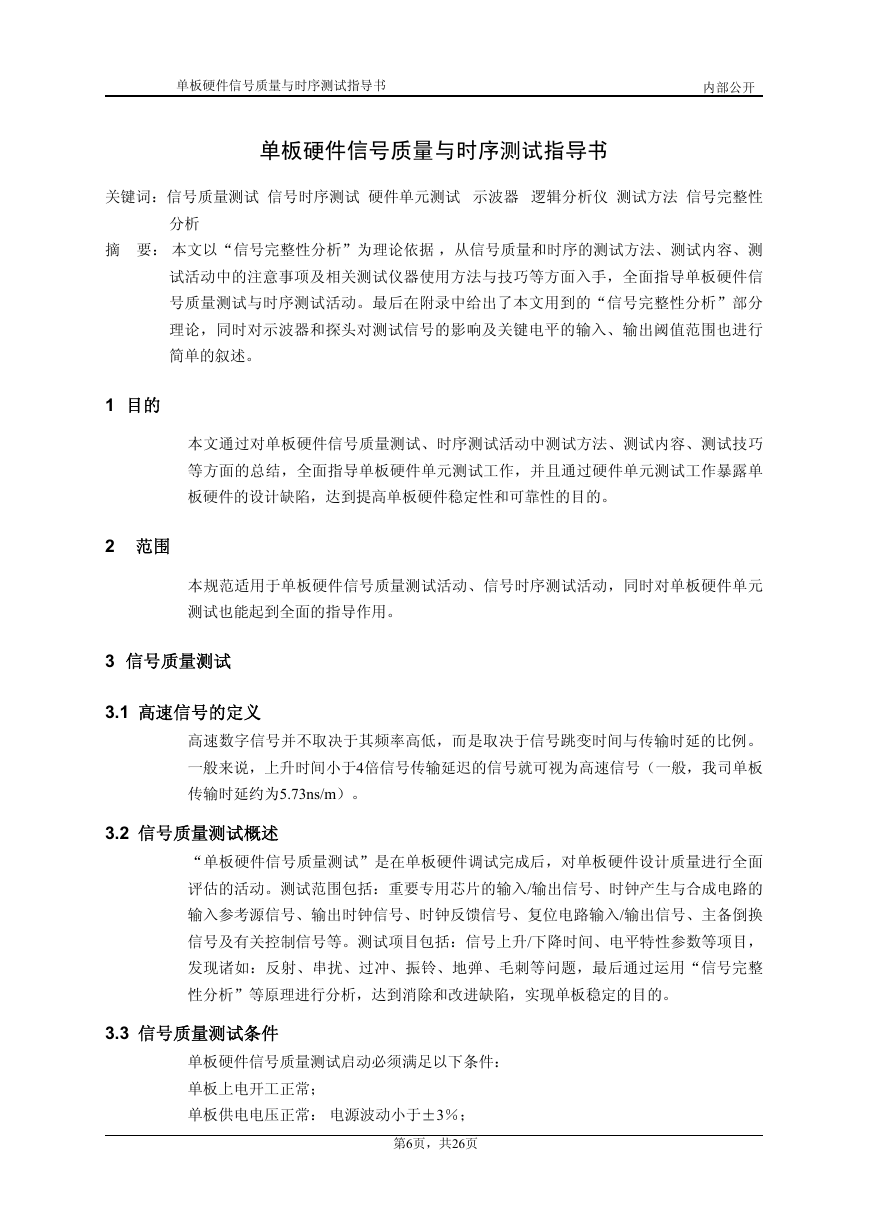

单板硬件信号质量与时序测试指导书
关键词：信号质量测试 信号时序测试 硬件单元测试 示波器 逻辑分析仪 测试方法 信号完整性
分析
摘 要： 本文以“信号完整性分析”为理论依据 ，从信号质量和时序的测试方法、测试内容、测
试活动中的注意事项及相关测试仪器使用方法与技巧等方面入手，全面指导单板硬件信
号质量测试与时序测试活动。最后在附录中给出了本文用到的“信号完整性分析”部分
理论，同时对示波器和探头对测试信号的影响及关键电平的输入、输出阈值范围也进行
简单的叙述。
1 目的
2 范围
本文通过对单板硬件信号质量测试、时序测试活动中测试方法、测试内容、测试技巧
等方面的总结，全面指导单板硬件单元测试工作，并且通过硬件单元测试工作暴露单
板硬件的设计缺陷，达到提高单板硬件稳定性和可靠性的目的。
本规范适用于单板硬件信号质量测试活动、信号时序测试活动，同时对单板硬件单元
测试也能起到全面的指导作用。
3 信号质量测试
3.1 高速信号的定义
高速数字信号并不取决于其频率高低，而是取决于信号跳变时间与传输时延的比例。
一般来说，上升时间小于4倍信号传输延迟的信号就可视为高速信号（一般，我司单板
传输时延约为5.73ns/m）。
3.2 信号质量测试概述
“单板硬件信号质量测试”是在单板硬件调试完成后，对单板硬件设计质量进行全面
评估的活动。测试范围包括：重要专用芯片的输入/输出信号、时钟产生与合成电路的
输入参考源信号、输出时钟信号、时钟反馈信号、复位电路输入/输出信号、主备倒换
信号及有关控制信号等。测试项目包括：信号上升/下降时间、电平特性参数等项目，
发现诸如：反射、串扰、过冲、振铃、地弹、毛刺等问题，最后通过运用“信号完整
性分析”等原理进行分析，达到消除和改进缺陷，实现单板稳定的目的。
3.3 信号质量测试条件
单板硬件信号质量测试启动必须满足以下条件：
单板上电开工正常；
单板供电电压正常： 电源波动小于±3％；
第6页，共26页
单板硬件信号质量与时序测试指导书
内部公开

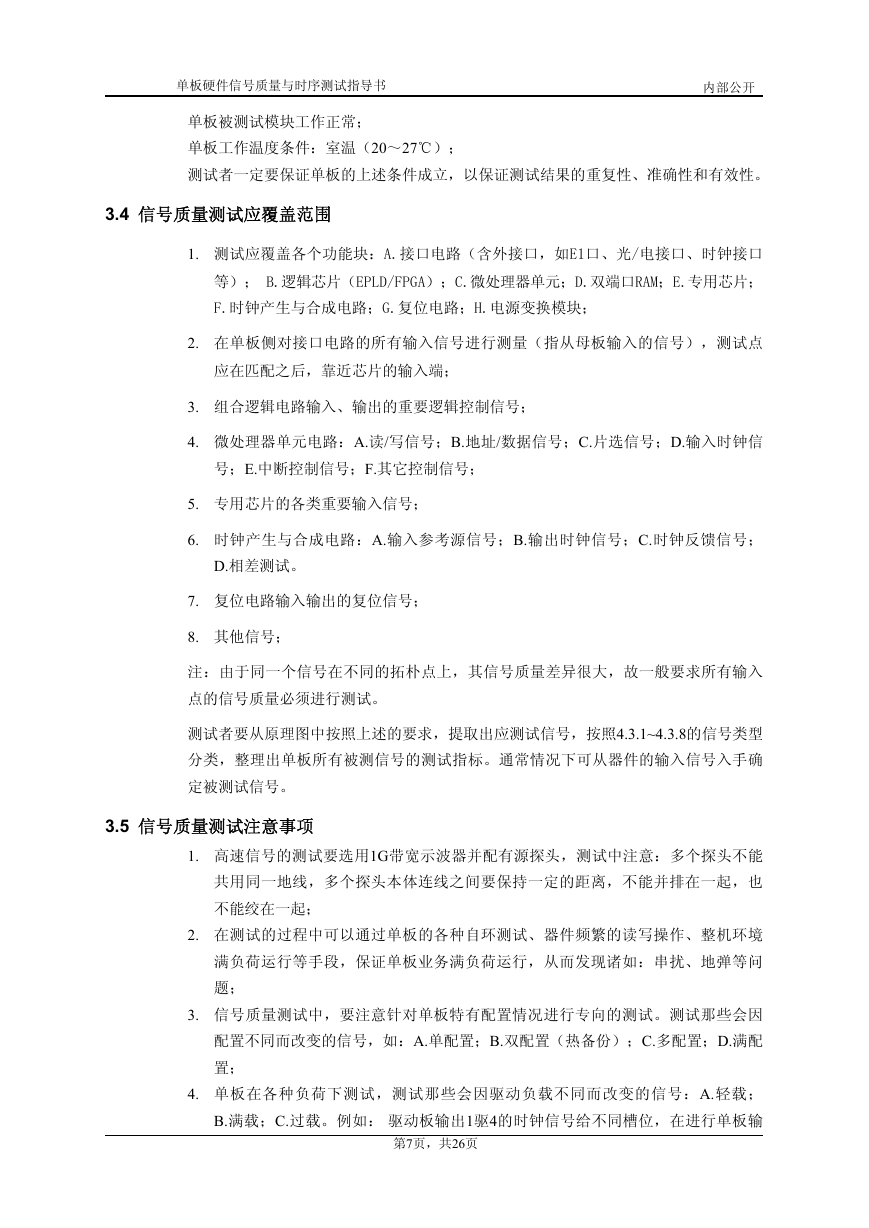

单板被测试模块工作正常；
单板工作温度条件：室温（20～27℃）；
测试者一定要保证单板的上述条件成立，以保证测试结果的重复性、准确性和有效性。
3.4 信号质量测试应覆盖范围
1. 测试应覆盖各个功能块：A.接口电路（含外接口，如E1口、光/电接口、时钟接口
等）； B.逻辑芯片（EPLD/FPGA）；C.微处理器单元；D.双端口RAM；E.专用芯片；
F.时钟产生与合成电路；G.复位电路；H.电源变换模块；
2. 在单板侧对接口电路的所有输入信号进行测量（指从母板输入的信号），测试点
应在匹配之后，靠近芯片的输入端；
3. 组合逻辑电路输入、输出的重要逻辑控制信号；
4. 微处理器单元电路：A.读/写信号；B.地址/数据信号；C.片选信号；D.输入时钟信
号；E.中断控制信号；F.其它控制信号；
5. 专用芯片的各类重要输入信号；
6. 时钟产生与合成电路：A.输入参考源信号；B.输出时钟信号；C.时钟反馈信号；
D.相差测试。
7. 复位电路输入输出的复位信号；
8. 其他信号；
注：由于同一个信号在不同的拓朴点上，其信号质量差异很大，故一般要求所有输入
点的信号质量必须进行测试。
测试者要从原理图中按照上述的要求，提取出应测试信号，按照4.3.1~4.3.8的信号类型
分类，整理出单板所有被测信号的测试指标。通常情况下可从器件的输入信号入手确
定被测试信号。
3.5 信号质量测试注意事项
1. 高速信号的测试要选用1G带宽示波器并配有源探头，测试中注意：多个探头不能
共用同一地线，多个探头本体连线之间要保持一定的距离，不能并排在一起，也
不能绞在一起；
2. 在测试的过程中可以通过单板的各种自环测试、器件频繁的读写操作、整机环境
满负荷运行等手段，保证单板业务满负荷运行，从而发现诸如：串扰、地弹等问
题；
3. 信号质量测试中，要注意针对单板特有配置情况进行专向的测试。测试那些会因
配置不同而改变的信号，如：A.单配置；B.双配置（热备份）；C.多配置；D.满配
置；
4. 单板在各种负荷下测试，测试那些会因驱动负载不同而改变的信号：A.轻载；
B.满载；C.过载。例如： 驱动板输出1驱4的时钟信号给不同槽位，在进行单板输
第7页，共26页
单板硬件信号质量与时序测试指导书
内部公开
入时钟信号测试时，就要在1块板、2块板负载、3块板负载、4块板负载的条件下
测试输入信号；
5. 单板与驱动板不同位置：A.最接近驱动板的槽位；B.最远离驱动板的槽位；C 其他
中间槽位。对于重要的驱动信号，通常要求每个槽位都必须进行重要输入信号质
量的测试；
6. 主备工作（热备份）方式，对单板主备倒换瞬间，板与板的接口信号波形进行测
量；
7. 对于控制信号必须制造条件使其发生跳变，测试其跳变时的波形；
3.6 信号质量测试过程
3.6.1 时钟信号测试
3.6.1.1测试指标
1. 边沿单调性和上升/下降时间；
2. 高电平过冲和低电平过冲；
3. 最低高电平和最高低电平；
4. 毛刺；
5. 周围（相邻）信号的串扰；
6. 时钟频率；
7. 占空比；
8. 信号电平测试；
3.6.1.2 测试方法与测试重点
时钟信号对边沿的要求非常严格，一般情况下高速时钟多为点到点驱动，少数也有一
驱多的情况。时钟信号为单向信号，测试时必须选择在终端进行测试。对一驱多的负
载必须对每一个终端负载进行测试以观察是否有反射和回沟发生。
原则上要保证时钟信号上、下沿的单调性，如果发现上升沿缓、有回沟等问题，一定
在负载和输入电压等极限条件下进行详尽的测试，保证回沟肯定不能落在电平不稳定
区。
3.6.2 数据、地址信号测试
3.6.2.1 测试指标
1. 高电平过冲和低电平过冲；
2. 最低高电平和最高低电平；
3. 上升下降时间；
4. 毛刺；
5. 周围（相邻）信号的串扰；
3.6.2.2测试方法与测试重点
第8页，共26页
