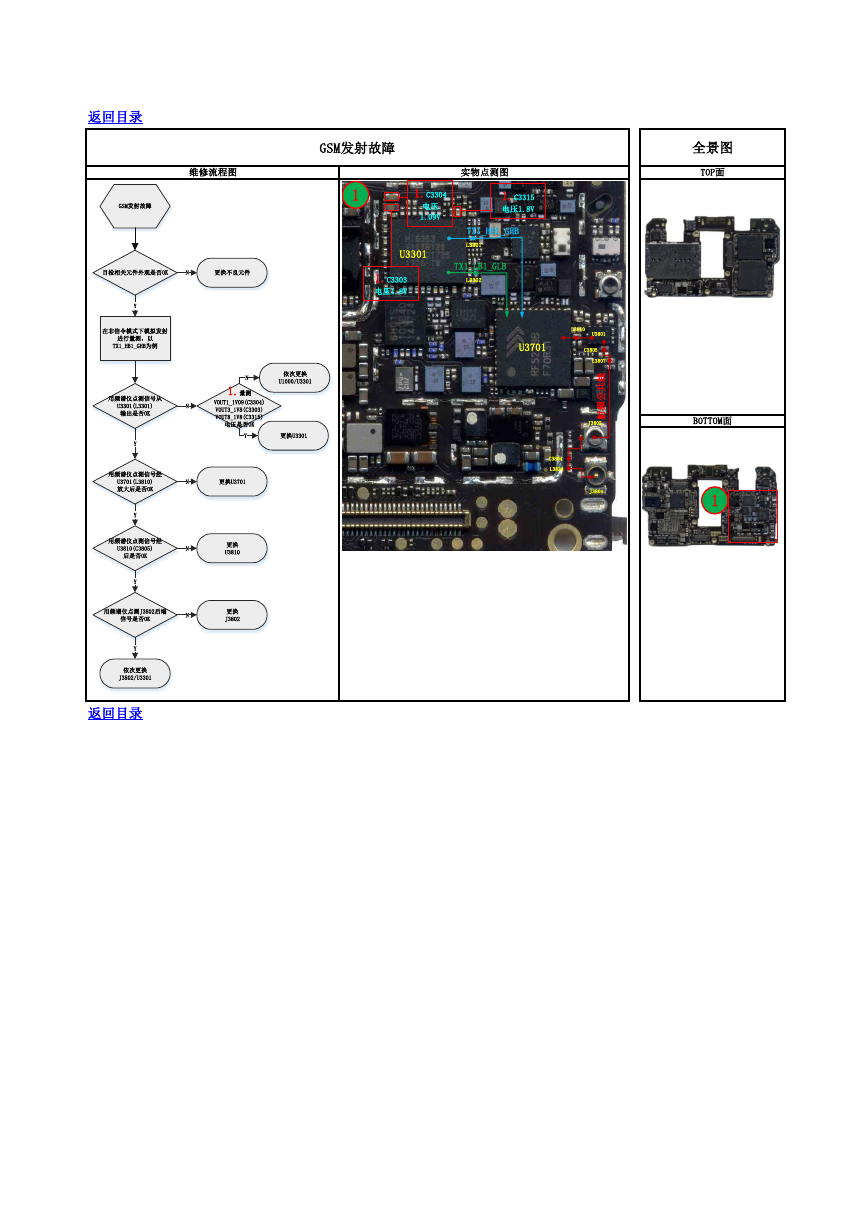

返回目录 GSM发射故障 维修流程图 实物点测图 全景图 TOP面 1 1.C3304 电压 1.09V 1.C3315 电压1.8V TX1_HB1_GHB L3301 TX1_LB1_GLB L3302 U3301 1.C3303 电压1.8V U3701 L3810 U3801 C3805 L3807 线 共 公 频 射 J3802 C3804 L3824 J3804 BOTTOM面 1 返回目录 GSM发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以TX1_HB1_GHB为例用频谱仪点测信号从U3301(L3301)输出是否OK1.量测VOUT1_1V09(C3304)VOUT3_1V8(C3303)VOUT8_1V8(C3315)电压是否OK依次更换U1000/U3301用频谱仪点测信号经U3701(L3810)放大后是否OKNYYNY更换U3301更换J3802NNY更换U3701用频谱仪点测J3802后端信号是否OKNY依次更换J3802/U3301用频谱仪点测信号经U3810(C3805)后是否OK更换U3810NY
