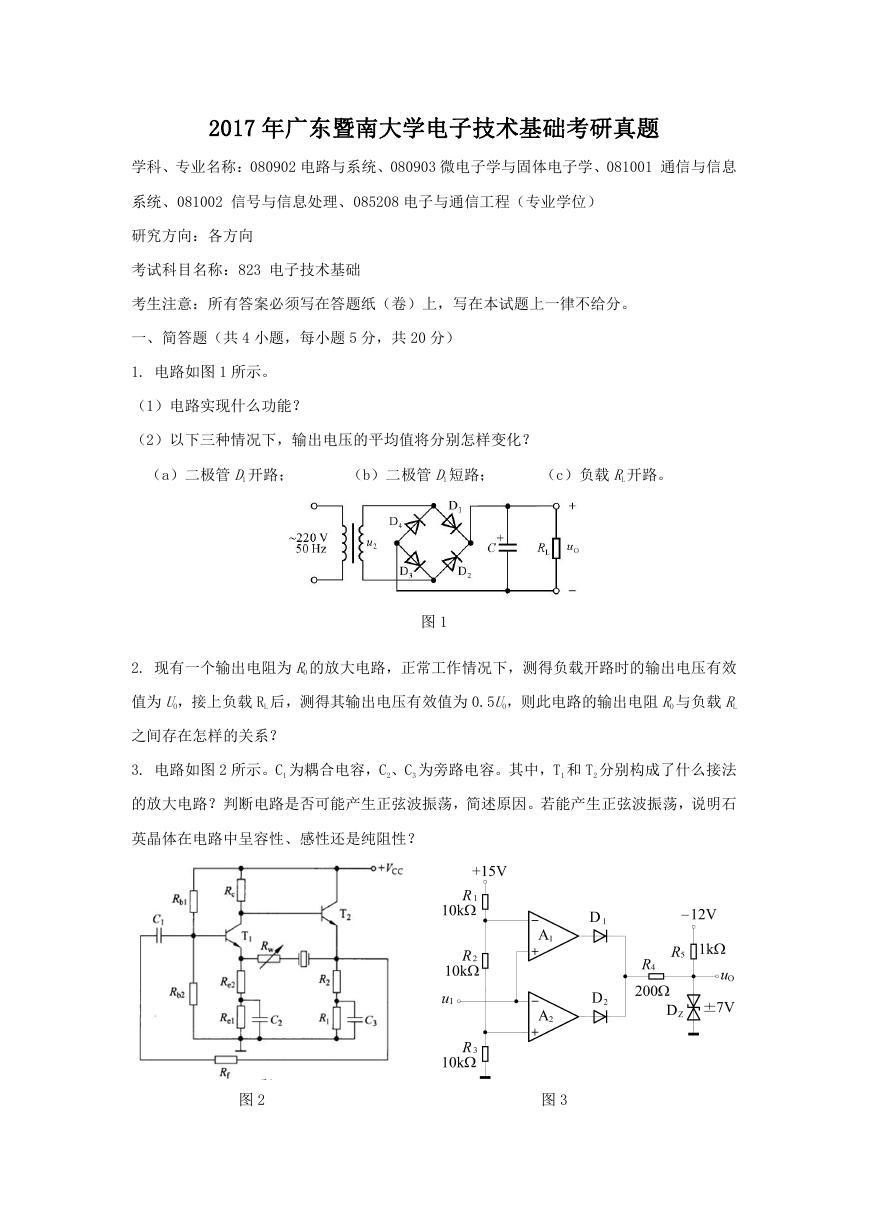

2017 年广东暨南大学电子技术基础考研真题学科、专业名称：080902 电路与系统、080903 微电子学与固体电子学、081001 通信与信息系统、081002 信号与信息处理、085208 电子与通信工程（专业学位）研究方向：各方向考试科目名称：823 电子技术基础考生注意：所有答案必须写在答题纸（卷）上，写在本试题上一律不给分。一、简答题（共 4 小题，每小题 5 分，共 20 分） 1. 电路如图 1 所示。（1）电路实现什么功能？（2）以下三种情况下，输出电压的平均值将分别怎样变化？（a）二极管 D1 开路；（b）二极管 D1 短路；（c）负载 RL 开路。图 1 2. 现有一个输出电阻为 RO 的放大电路，正常工作情况下，测得负载开路时的输出电压有效值为 UO，接上负载 RL 后，测得其输出电压有效值为 0.5UO，则此电路的输出电阻 RO 与负载 RL 之间存在怎样的关系？ 3. 电路如图 2 所示。C1 为耦合电容，C2、C3 为旁路电容。其中，T1 和 T2 分别构成了什么接法的放大电路？判断电路是否可能产生正弦波振荡，简述原因。若能产生正弦波振荡，说明石英晶体在电路中呈容性、感性还是纯阻性？图 2 图 3

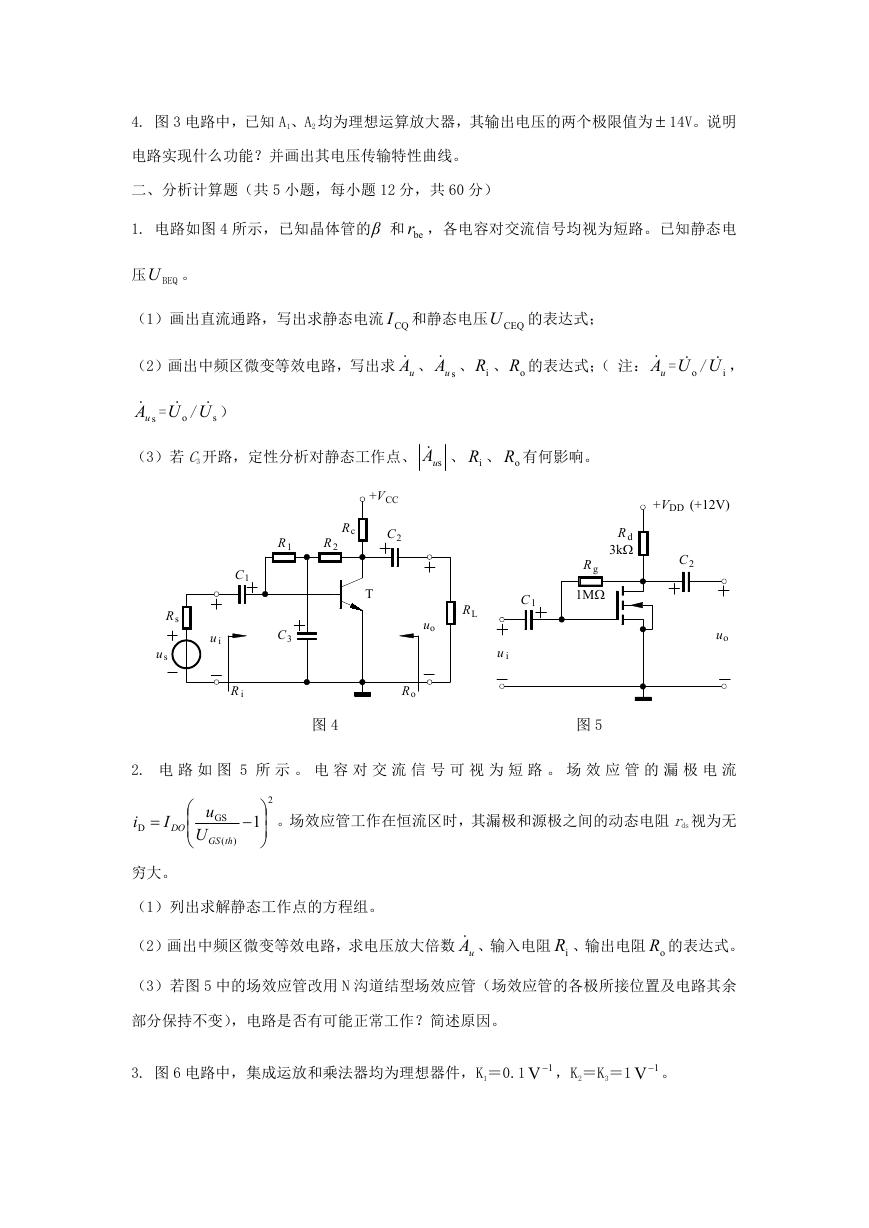

4. 图 3 电路中，已知 A1、A2 均为理想运算放大器，其输出电压的两个极限值为  14V。说明电路实现什么功能？并画出其电压传输特性曲线。二、分析计算题（共 5 小题，每小题 12 分，共 60 分） 1. 电路如图 4 所示，已知晶体管的β 和 ber ，各电容对交流信号均视为短路。已知静态电压 BEQU 。（1）画出直流通路，写出求静态电流 CQI 和静态电压 CEQU 的表达式；（2）画出中频区微变等效电路，写出求 uA 、 suA 、 iR 、 oR 的表达式；（注： uA = oU / iU ， oU / sU ） suA = （3）若 C3 开路，定性分析对静态工作点、 suA 、 iR 、 oR 有何影响。 R 1 C3 R s us C1 u i R i +VCC C2 Rc R 2 T RL uo C 1 u i R d 3k R g 1M +VDD (+12V) C 2 uo Ro 图 4 图 5 2. 电路如图 5 所示。电容对交流信号可视为短路。场效应管的漏极电流 i D  I u DO U     GS thGS (  2   1  ) 。场效应管工作在恒流区时，其漏极和源极之间的动态电阻 rds 视为无穷大。（1）列出求解静态工作点的方程组。（2）画出中频区微变等效电路，求电压放大倍数 uA 、输入电阻 iR 、输出电阻 oR 的表达式。（3）若图 5 中的场效应管改用 N 沟道结型场效应管（场效应管的各极所接位置及电路其余部分保持不变），电路是否有可能正常工作？简述原因。 3. 图 6 电路中，集成运放和乘法器均为理想器件，K1＝0.1 1V  ，K2＝K3＝1 1V  。

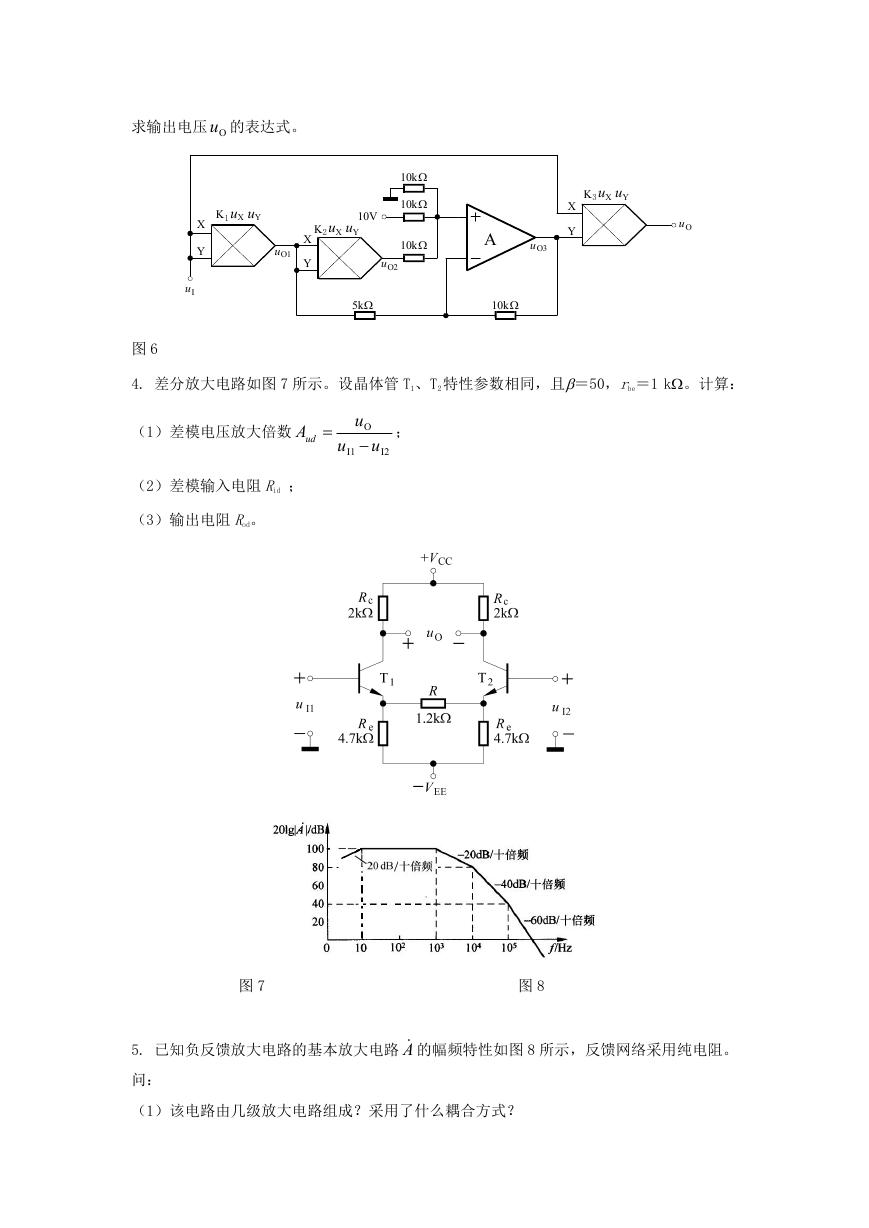

求输出电压 Ou 的表达式。 K1 uX uY 10V uX uY K2 uO1 X Y 10k 10k 10k uO2 K3 uX uY X Y uO A uO3 5k 10k X Y uI 图 6 4. 差分放大电路如图 7 所示。设晶体管 T1、T2 特性参数相同，且＝50，rbe＝1 k。计算：（1）差模电压放大倍数 Aud  u O u  I1 u I2 ；（2）差模输入电阻 Rid ；（3）输出电阻 Rod。图 7 图 8 5. 已知负反馈放大电路的基本放大电路 A 的幅频特性如图 8 所示，反馈网络采用纯电阻。问：（1）该电路由几级放大电路组成？采用了什么耦合方式？

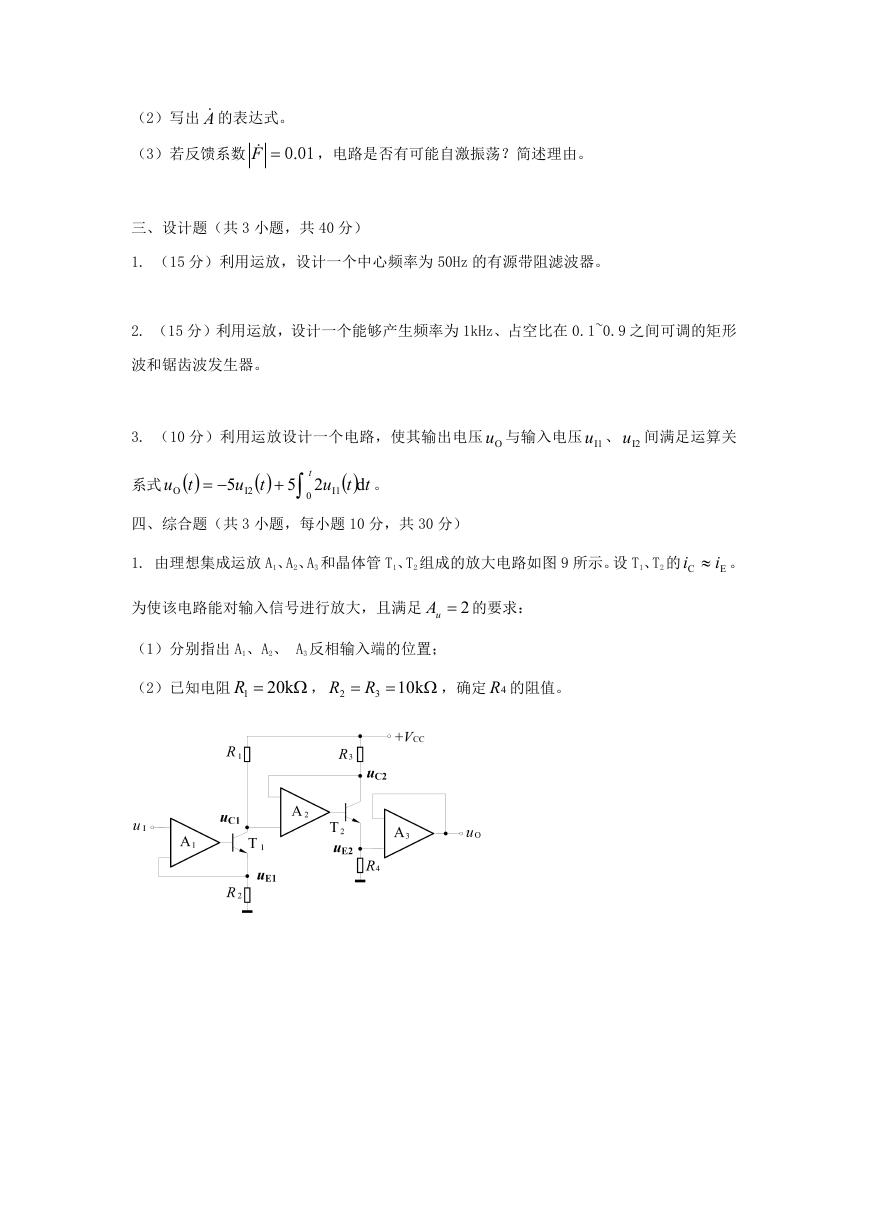

（2）写出 A 的表达式。（3）若反馈系数 010.F ，电路是否有可能自激振荡？简述理由。三、设计题（共 3 小题，共 40 分） 1. （15 分）利用运放，设计一个中心频率为 50Hz 的有源带阻滤波器。 2. （15 分）利用运放，设计一个能够产生频率为 1kHz、占空比在 0.1~0.9 之间可调的矩形波和锯齿波发生器。 3. （10 分）利用运放设计一个电路，使其输出电压 Ou 与输入电压 I1u 、 I2u 间满足运算关系式   tu O    5 tu I2  5 t 0 2 tu I1   t d 。四、综合题（共 3 小题，每小题 10 分，共 30 分） 1. 由理想集成运放 A1、A2、A3 和晶体管 T1、T2 组成的放大电路如图 9 所示。设 T1、T2 的为使该电路能对输入信号进行放大，且满足 2uA 的要求：（1）分别指出 A1、A2、 A3 反相输入端的位置；（2）已知电阻 1R  k20  ， R 2 R  3  k10  ，确定 4R 的阻值。 i  。 C i E

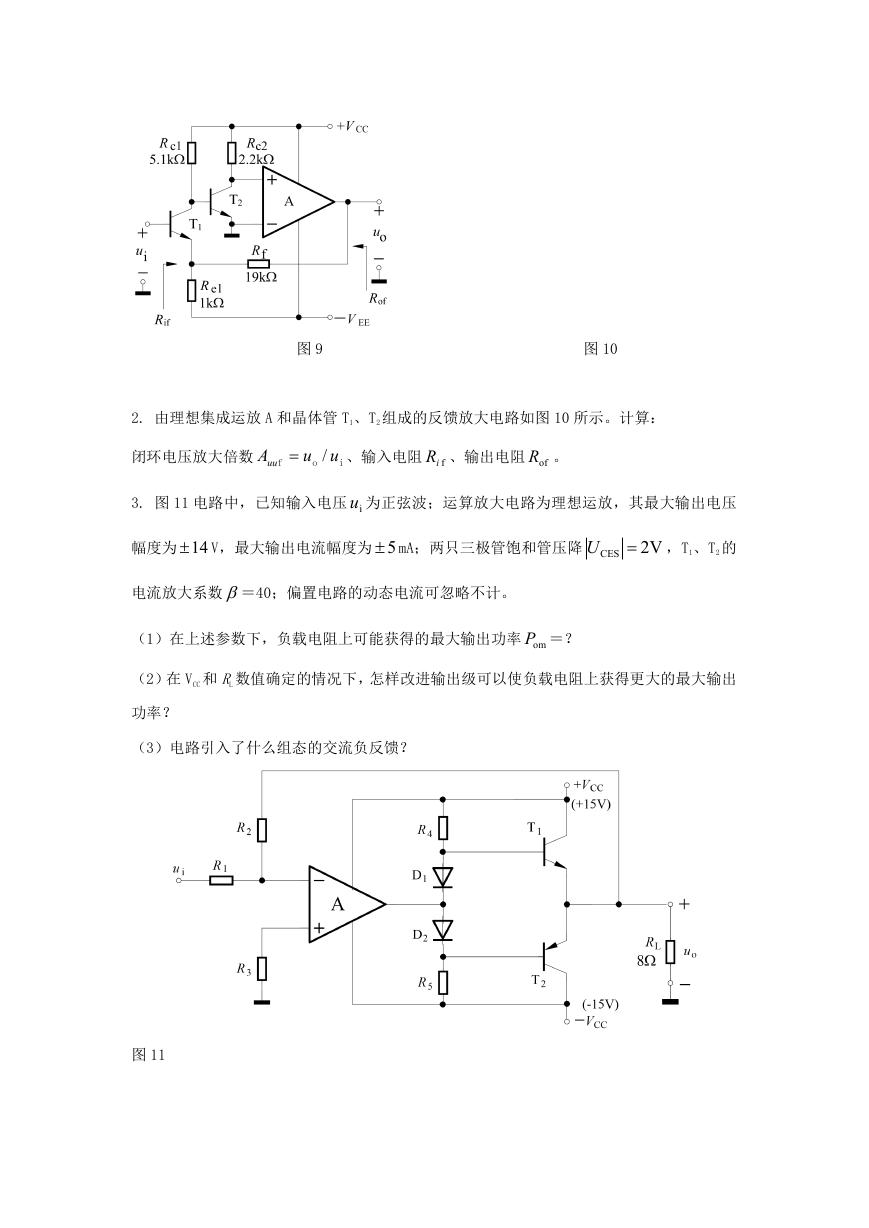

图 9 图 10 2. 由理想集成运放 A 和晶体管 T1、T2 组成的反馈放大电路如图 10 所示。计算：闭环电压放大倍数 Auu f  u o / u i 、输入电阻 f iR 、输出电阻 ofR 。 3. 图 11 电路中，已知输入电压 iu 为正弦波；运算放大电路为理想运放，其最大输出电压幅度为 14 V，最大输出电流幅度为 5 mA；两只三极管饱和管压降 U CES  V2 ，T1、T2 的电流放大系数 ＝40；偏置电路的动态电流可忽略不计。（1）在上述参数下，负载电阻上可能获得的最大输出功率 omP ＝？（2）在 VCC 和 RL 数值确定的情况下，怎样改进输出级可以使负载电阻上获得更大的最大输出功率？（3）电路引入了什么组态的交流负反馈？图 11
