安全指导

第一章产品特点

第二章准备工作

2.1 开箱检查

2.2 拆除保护材料

2.3 识别部件

2.4 安装打印机

2.5 安装托纸板

2.5.1 托纸板的安装

2.5.2 托纸板的拆卸

2.6 安装色带

2.7 连接计算机

2.7.1 连接USB 电缆

2.7.2 连接并口电缆

2.8 连接打印机电源

2.9 安装驱动程序

第三章纸张安装

3.1 调整纸厚调节杆位置

3.2 使用单页纸

3.2.1 设定单页纸打印方式

3.2.2 安装单页纸

3.3 使用连续纸

3.3.1 安装连续纸

3.3.2 撕连续纸

第四章控制面板

4.1 控制面板按键与指示灯

4.2 操作控制面板的基本方法

4.3 票据一键通功能

4.4 调整页面起始打印位置

4.5 调整撕纸位置

4.6 改变打印机设定

4.7 菜单项目名词解释

4.8 联机智能参数设置

4.9 恢复出厂设置

4.10 使用打印机自检功能

附录A 打印机维护

A.1 清理打印机

A.2 控制面板上错误信息指示

附录B 规格参数

B.1 基本规格参数

B.2 接口规格

B.2.1 USB 接口

B.2.2 并行接口

B.3 打印区域

B.4 打印注意事项

附录C 命令汇编

打印和走纸

页格式设置

打印

字符设定

自定义字符

位图

图象模式

输入数据控制

其它

中文打印指令

TP-610

TP-610 用户手册安全指导请在使用本产品前仔细阅读本手册，不要执行本手册中没有明确说明的操作。未经授权的操作会导致错误或意外。制造商对因错误操作而导致打印机出现的任何问题均不负责。请严格遵守标示在打印机上的所有警告和指导。如果刚使用过打印机，打印头可能很热，请勿触碰打印头。安装连续纸的时候不要把手指放在拖纸器左右链轮的链轮盖下面。请勿带电或用酒精等化学用品清洁打印机。如需清洁，请先把电源插头拔下，用微湿的柔软布料擦拭。请勿在容易被液体溅到的地方使用打印机。请勿堵塞机壳上的小槽或开孔。不要把打印机放在睡床、沙发、地毯或其它类似物品的表面，以防堵塞通风孔。如果打印机被置于比较拥挤的环境中工作，应采取相应的通风措施。打开包装之前，应考虑好放置打印机的位置。应选择一个平稳的台面或坚固的打印机台架，并要确保打印机周围有足够的空间，以便纸张容易进出。避免与其他大功率电器或容易引起电压波动的电器设备使用同一交流电源插座。将整个计算机系统远离可能引起电磁干扰的器件，例如扬声器或无线电元件。请勿把电源线放在容易被踩到的地方。如果电源线或电源插头已破损或断裂，请马上停止使用并更换新部件。避免把打印机放在温度和湿度变化较大的地方，如：阳光直射、靠近热源、多尘或多油烟的地方。为防止触电或引起短路，请勿把任何物体从打印机通风孔推入机体内。请勿自行检修打印机，或打开打印机的外壳，以免触电或产生其它危险。如需检修应找专业维修人员。在不用打印机时，应关闭打印机电源并拔掉电源线。外接插座应安装在接近打印机的地方。出现以下情况时，请拔掉打印机电源线，并与专业维修人员联系： A：当电缆或插头损坏、磨损时。 B：当有液体溅入机内时。 C：当打印机被雨淋湿或进水时。 D：当遵从操作手册操作，机器却不能正常工作时。 E：当机器被摔落，造成机壳损坏时。 F：当打印机特性明显变坏，需要维修时。注：本手册内容如有更改，恕不另行通知。 * 本产品所有部件均为可回收设计，当用户需要废弃本产品时，本公司负责无偿回收，具体处理方法请联系本公司售后服务部。 - i -

TP-610 用户手册目录安全指导 ....................................................................................................................................................................I 第一章产品特点 ................................................................................................................................................... 1 第二章准备工作 ................................................................................................................................................... 3 2.1 开箱检查........................................................................................................................................................ 3 2.2 拆除保护材料 ................................................................................................................................................ 3 2.3 识别部件........................................................................................................................................................ 3 2.4 安装打印机.................................................................................................................................................... 4 2.5 安装托纸板.................................................................................................................................................... 5 2.5.1 托纸板的安装........................................................................................................................................ 5 2.5.2 托纸板的拆卸........................................................................................................................................ 5 2.6 安装色带........................................................................................................................................................ 5 2.7 连接计算机.................................................................................................................................................... 6 2.7.1 连接USB 电缆...................................................................................................................................... 6 2.7.2 连接并口电缆........................................................................................................................................ 7 2.8 连接打印机电源 ............................................................................................................................................ 7 2.9 安装驱动程序 ................................................................................................................................................ 8 第三章纸张安装 ..................................................................................................................................................11 3.1 调整纸厚调节杆位置 .................................................................................................................................. 11 3.2 使用单页纸.................................................................................................................................................. 11 3.2.1 设定单页纸打印方式...........................................................................................................................11 3.2.2 安装单页纸...........................................................................................................................................11 3.3 使用连续纸.................................................................................................................................................. 12 3.3.1 安装连续纸.......................................................................................................................................... 13 3.3.2 撕连续纸.............................................................................................................................................. 14 第四章控制面板 ................................................................................................................................................. 15 4.1 控制面板按键与指示灯 .............................................................................................................................. 15 4.2 操作控制面板的基本方法 .......................................................................................................................... 15 4.3 票据一键通功能 .......................................................................................................................................... 16 4.4 调整页面起始打印位置 .............................................................................................................................. 16 4.5 调整撕纸位置 .............................................................................................................................................. 17 4.6 改变打印机设定 .......................................................................................................................................... 17 4.7 菜单项目名词解释 ...................................................................................................................................... 20 4.8 联机智能参数设置 ...................................................................................................................................... 22 4.9 恢复出厂设置 .............................................................................................................................................. 22 4.10 使用打印机自检功能................................................................................................................................ 23 附录 A 打印机维护.............................................................................................................................................. 25 A.1 清理打印机.................................................................................................................................................. 25 A.2 控制面板上错误信息指示.......................................................................................................................... 26 附录 B 规格参数.................................................................................................................................................. 27 - ii -

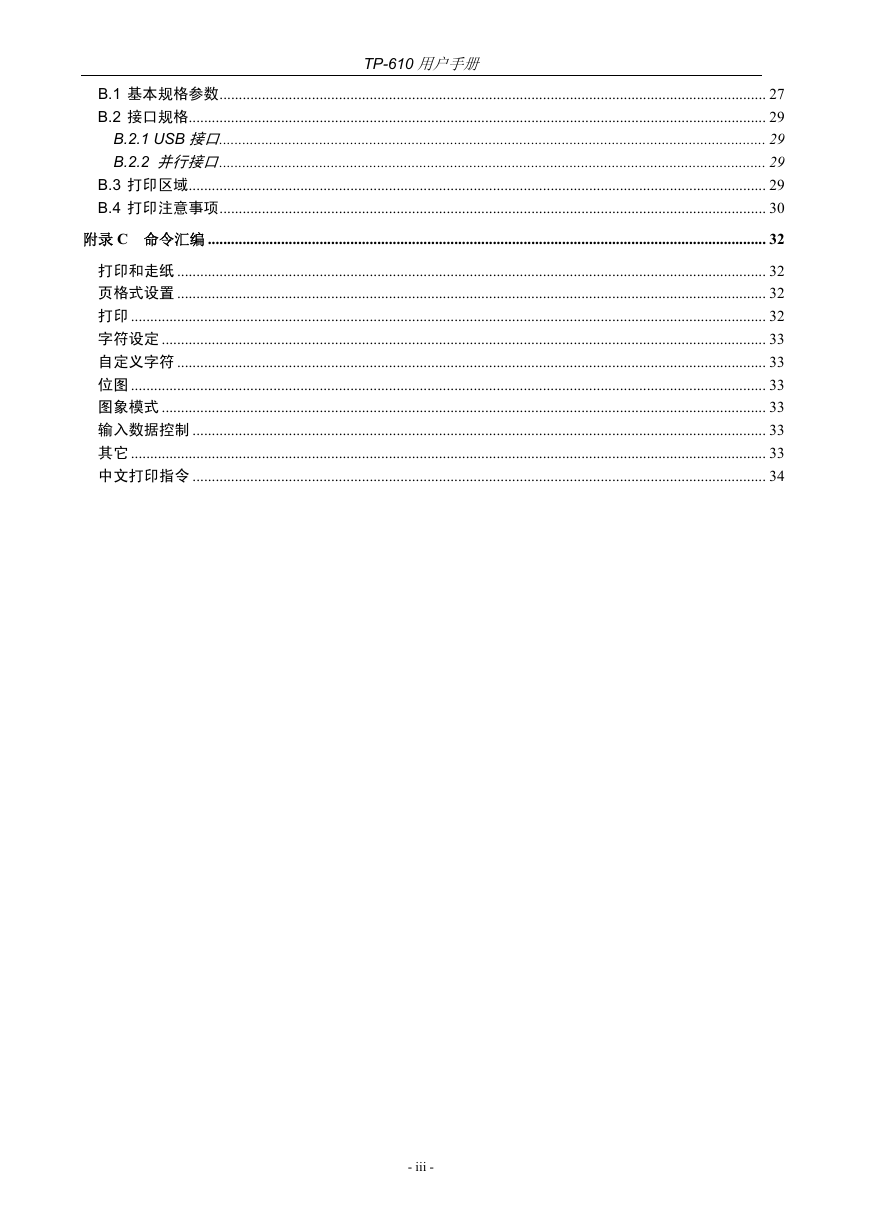

TP-610 用户手册 B.1 基本规格参数.............................................................................................................................................. 27 B.2 接口规格...................................................................................................................................................... 29 B.2.1 USB 接口.............................................................................................................................................. 29 B.2.2 并行接口.............................................................................................................................................. 29 B.3 打印区域...................................................................................................................................................... 29 B.4 打印注意事项.............................................................................................................................................. 30 附录 C 命令汇编 ................................................................................................................................................. 32 打印和走纸 ......................................................................................................................................................... 32 页格式设置 ......................................................................................................................................................... 32 打印 ..................................................................................................................................................................... 32 字符设定 ............................................................................................................................................................. 33 自定义字符 ......................................................................................................................................................... 33 位图 ..................................................................................................................................................................... 33 图象模式 ............................................................................................................................................................. 33 输入数据控制 ..................................................................................................................................................... 33 其它 ..................................................................................................................................................................... 33 中文打印指令 ..................................................................................................................................................... 34 - iii -

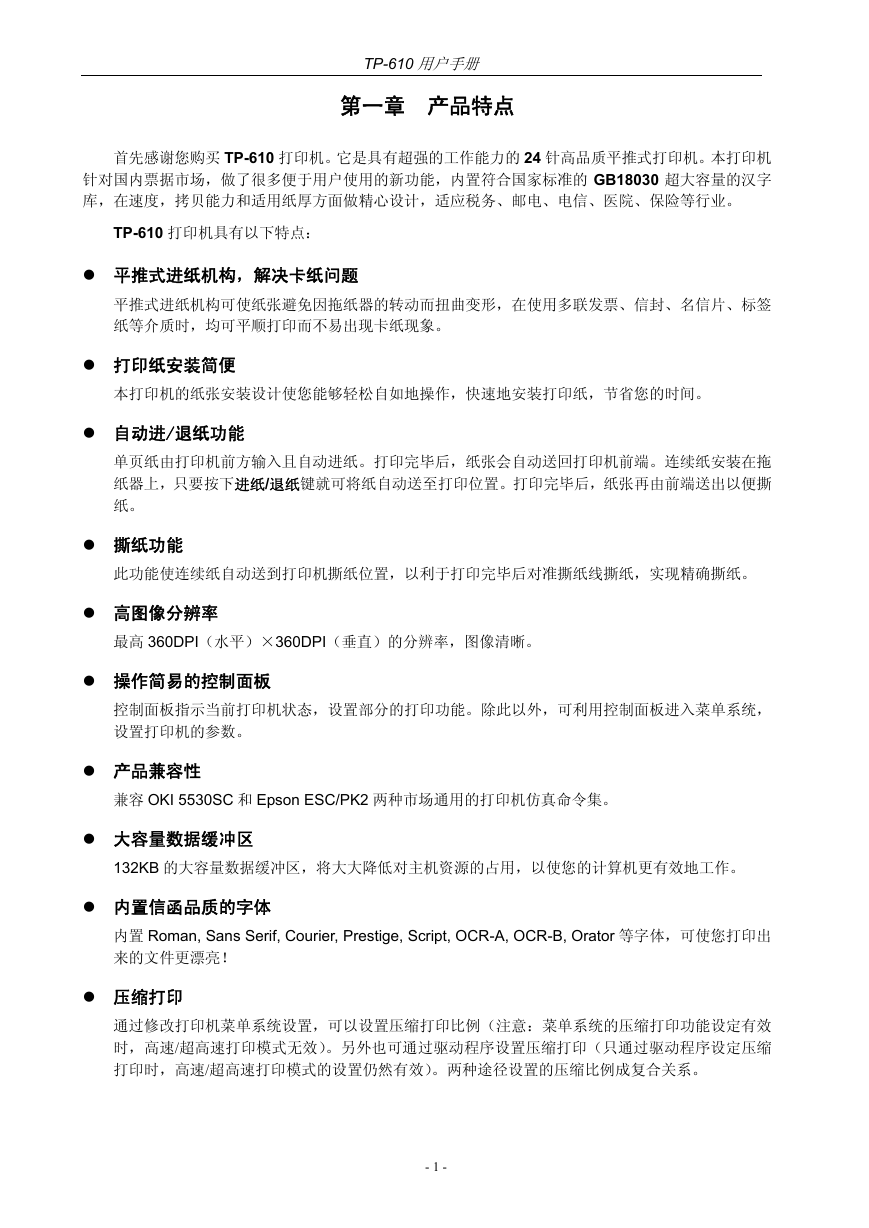

TP-610 用户手册第一章产品特点首先感谢您购买 TP-610 打印机。它是具有超强的工作能力的 24 针高品质平推式打印机。本打印机针对国内票据市场，做了很多便于用户使用的新功能，内置符合国家标准的 GB18030 超大容量的汉字库，在速度，拷贝能力和适用纸厚方面做精心设计，适应税务、邮电、电信、医院、保险等行业。 TP-610 打印机具有以下特点：平推式进纸机构，解决卡纸问题平推式进纸机构可使纸张避免因拖纸器的转动而扭曲变形，在使用多联发票、信封、名信片、标签纸等介质时，均可平顺打印而不易出现卡纸现象。打印纸安装简便本打印机的纸张安装设计使您能够轻松自如地操作，快速地安装打印纸，节省您的时间。自动进/退纸功能单页纸由打印机前方输入且自动进纸。打印完毕后，纸张会自动送回打印机前端。连续纸安装在拖纸器上，只要按下进纸/退纸键就可将纸自动送至打印位置。打印完毕后，纸张再由前端送出以便撕纸。撕纸功能此功能使连续纸自动送到打印机撕纸位置，以利于打印完毕后对准撕纸线撕纸，实现精确撕纸。高图像分辨率最高 360DPI（水平）×360DPI（垂直）的分辨率，图像清晰。操作简易的控制面板控制面板指示当前打印机状态，设置部分的打印功能。除此以外，可利用控制面板进入菜单系统，设置打印机的参数。产品兼容性兼容 OKI 5530SC 和 Epson ESC/PK2 两种市场通用的打印机仿真命令集。大容量数据缓冲区 132KB 的大容量数据缓冲区，将大大降低对主机资源的占用，以使您的计算机更有效地工作。内置信函品质的字体内置 Roman, Sans Serif, Courier, Prestige, Script, OCR-A, OCR-B, Orator 等字体，可使您打印出来的文件更漂亮！压缩打印通过修改打印机菜单系统设置，可以设置压缩打印比例（注意：菜单系统的压缩打印功能设定有效时，高速/超高速打印模式无效）。另外也可通过驱动程序设置压缩打印（只通过驱动程序设定压缩打印时，高速/超高速打印模式的设置仍然有效）。两种途径设置的压缩比例成复合关系。 - 1 -

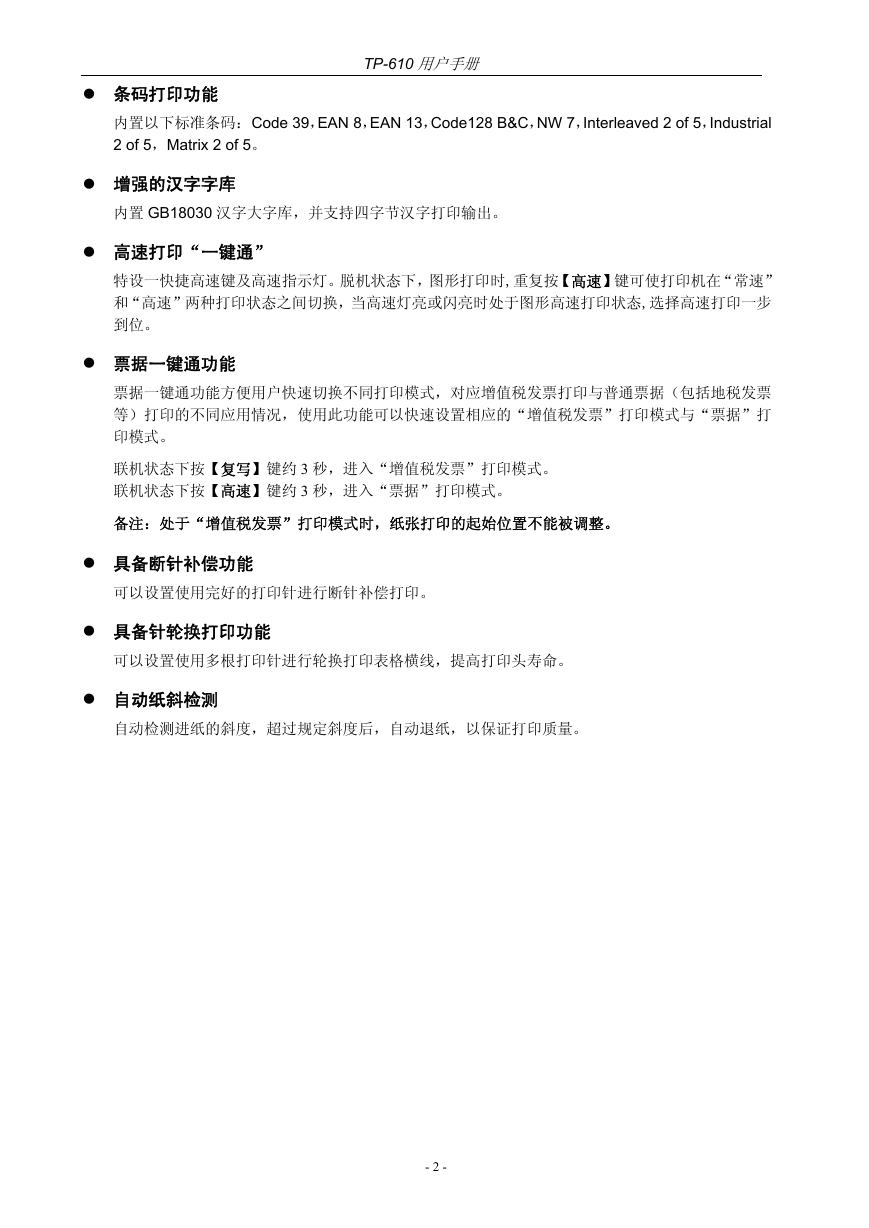

条码打印功能 TP-610 用户手册内置以下标准条码： Code 39，EAN 8，EAN 13，Code128 B&C，NW 7，Interleaved 2 of 5，Industrial 2 of 5，Matrix 2 of 5。增强的汉字字库内置 GB18030 汉字大字库，并支持四字节汉字打印输出。高速打印“一键通” 特设一快捷高速键及高速指示灯。脱机状态下，图形打印时,重复按【高速】键可使打印机在“常速” 和“高速”两种打印状态之间切换，当高速灯亮或闪亮时处于图形高速打印状态,选择高速打印一步到位。票据一键通功能票据一键通功能方便用户快速切换不同打印模式，对应增值税发票打印与普通票据（包括地税发票等）打印的不同应用情况，使用此功能可以快速设置相应的“增值税发票”打印模式与“票据”打印模式。联机状态下按【复写】键约 3 秒，进入“增值税发票”打印模式。联机状态下按【高速】键约 3 秒，进入“票据”打印模式。备注：处于“增值税发票”打印模式时，纸张打印的起始位置不能被调整。具备断针补偿功能可以设置使用完好的打印针进行断针补偿打印。具备针轮换打印功能可以设置使用多根打印针进行轮换打印表格横线，提高打印头寿命。自动纸斜检测自动检测进纸的斜度，超过规定斜度后，自动退纸，以保证打印质量。 - 2 -

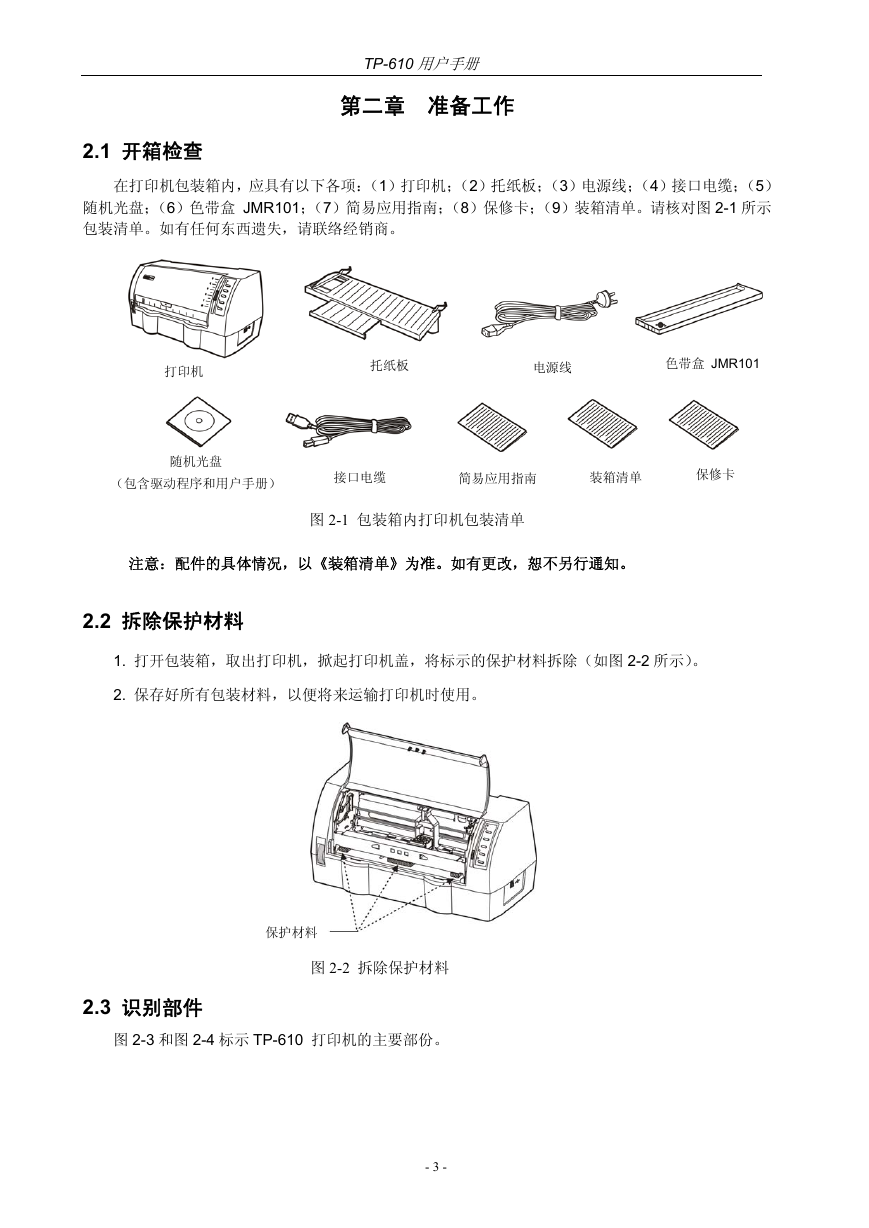

TP-610 用户手册第二章准备工作 2.1 开箱检查在打印机包装箱内，应具有以下各项：（1）打印机；（2）托纸板；（3）电源线；（4）接口电缆；（5）随机光盘；（6）色带盒 JMR101；（7）简易应用指南；（8）保修卡；（9）装箱清单。请核对图 2-1 所示包装清单。如有任何东西遗失，请联络经销商。打印机托纸板电源线色带盒 JMR101 装箱清单保修卡随机光盘（包含驱动程序和用户手册）接口电缆简易应用指南图 2-1 包装箱内打印机包装清单注意：配件的具体情况，以《装箱清单》为准。如有更改，恕不另行通知。 2.2 拆除保护材料 1. 打开包装箱，取出打印机，掀起打印机盖，将标示的保护材料拆除（如图 2-2 所示）。 2. 保存好所有包装材料，以便将来运输打印机时使用。保护材料 2.3 识别部件图 2-2 拆除保护材料图 2-3 和图 2-4 标示 TP-610 打印机的主要部份。 - 3 -

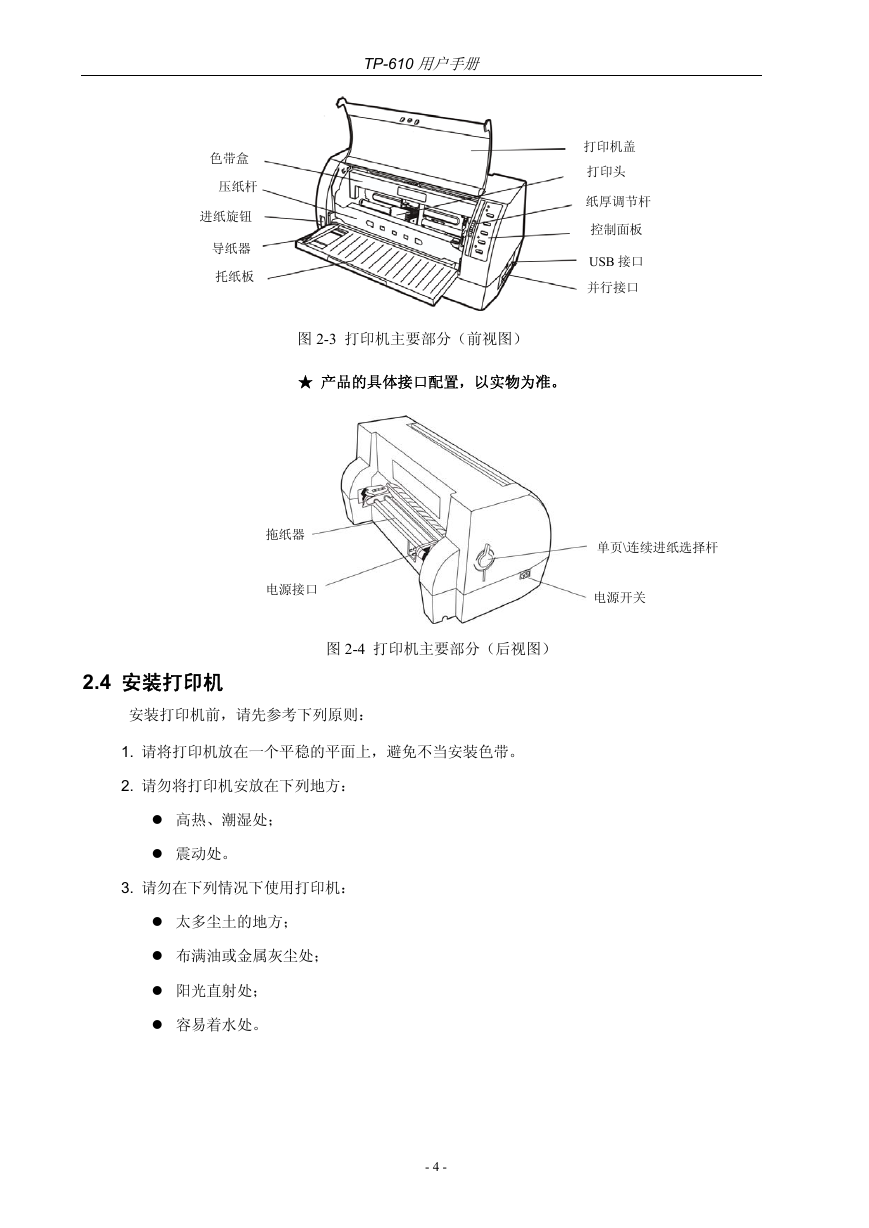

TP-610 用户手册打印机盖打印头纸厚调节杆控制面板 USB 接口并行接口图 2-3 打印机主要部分（前视图） ★ 产品的具体接口配置，以实物为准。色带盒压纸杆进纸旋钮导纸器托纸板单页\连续进纸选择杆电源开关拖纸器电源接口图 2-4 打印机主要部分（后视图） 2.4 安装打印机安装打印机前，请先参考下列原则： 1. 请将打印机放在一个平稳的平面上，避免不当安装色带。 2. 请勿将打印机安放在下列地方：高热、潮湿处；震动处。 3. 请勿在下列情况下使用打印机：太多尘土的地方；布满油或金属灰尘处；阳光直射处；容易着水处。 - 4 -
