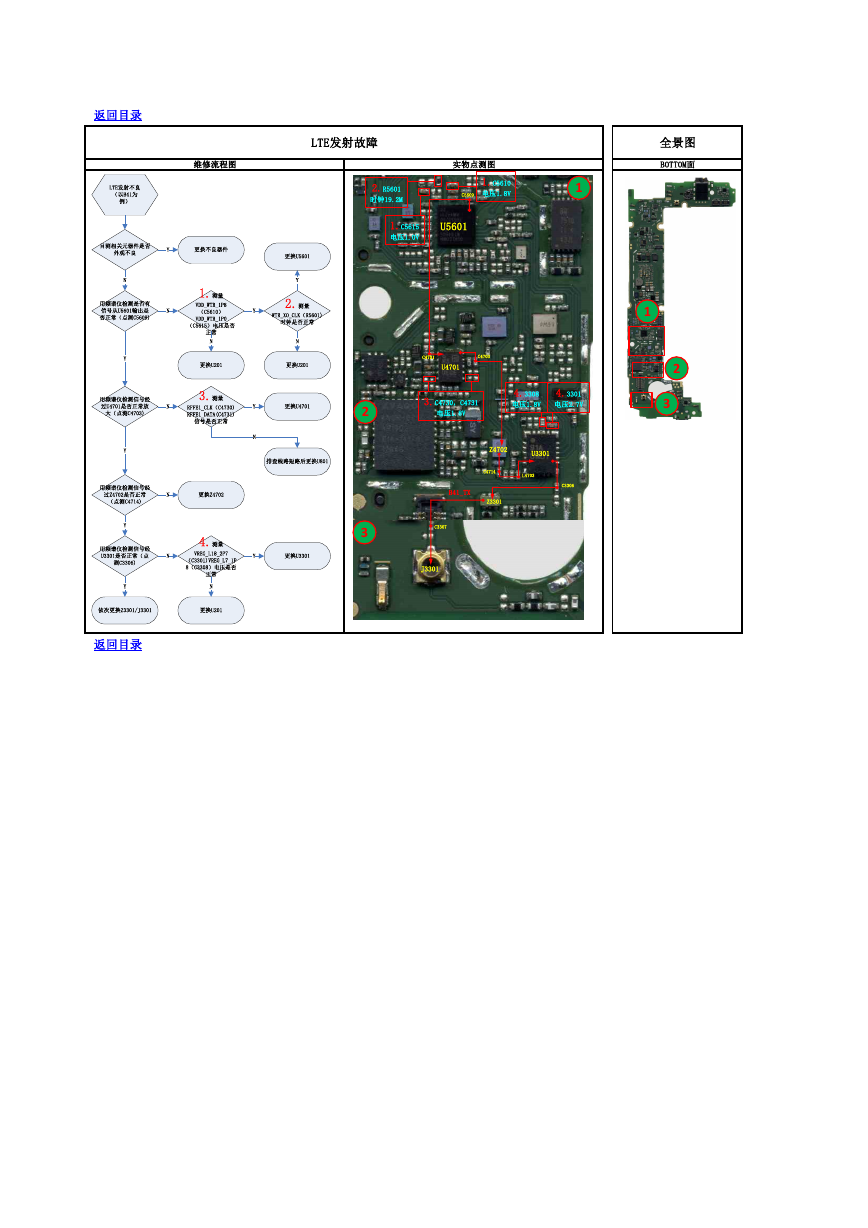

全景图 BOTTOM面 1 2 3 返回目录 维修流程图 LTE发射故障 实物点测图 1.C5610 电压1.8V C5609 1 2.R5601 时钟19.2M 1.C5615 电压1.0V U5601 C4701 C4703 U4701 3.C4730，C4731 电压1.8V 4.3308 电压1.8V 4.3301 电压2.7V Z4702 U3301 C4714 L4703 C3306 B41_TX Z3301 C3307 J3301 2 3 返回目录 LTE发射不良（以B41为例）目测相关元器件是否外观不良Y更换不良器件N用频谱仪检测是否有信号从U5601输出是否正常（点测C5609)N1.测量VDD_WTR_1P8（C5610）VDD_WTR_1P0（C5615）电压是否正常NY更换U2012.测量WTR_XO_CLK（R5601)时钟是否正常N更换U201Y更换U5601Y用频谱仪检测信号经过U4701是否正常放大（点测C4703)N3.测量RFFE1_CLK（C4730)RFFE1_DATA(C4731)信号是否正常N排查线路短路后更换U801Y更换U4701Y用频谱仪检测信号经U3301是否正常（点测C3306)N4.测量VREG_L18_2P7（C3301)VREG_L7_1P8（C3308）电压是否正常NY更换U201更换U3301Y依次更换Z3301/J3301用频谱仪检测信号经过Z4702是否正常（点测C4714)更换Z4702NY
