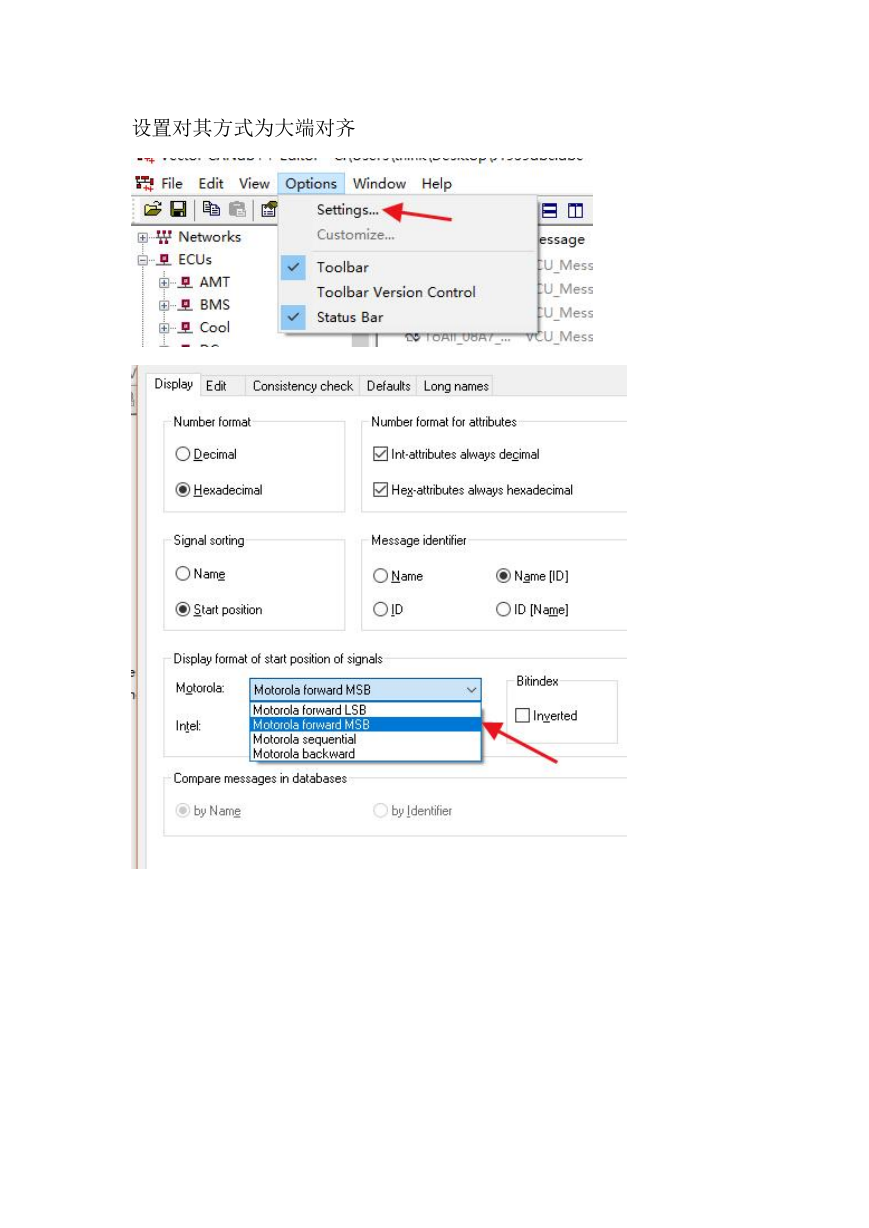

    设置对其方式为大端对齐

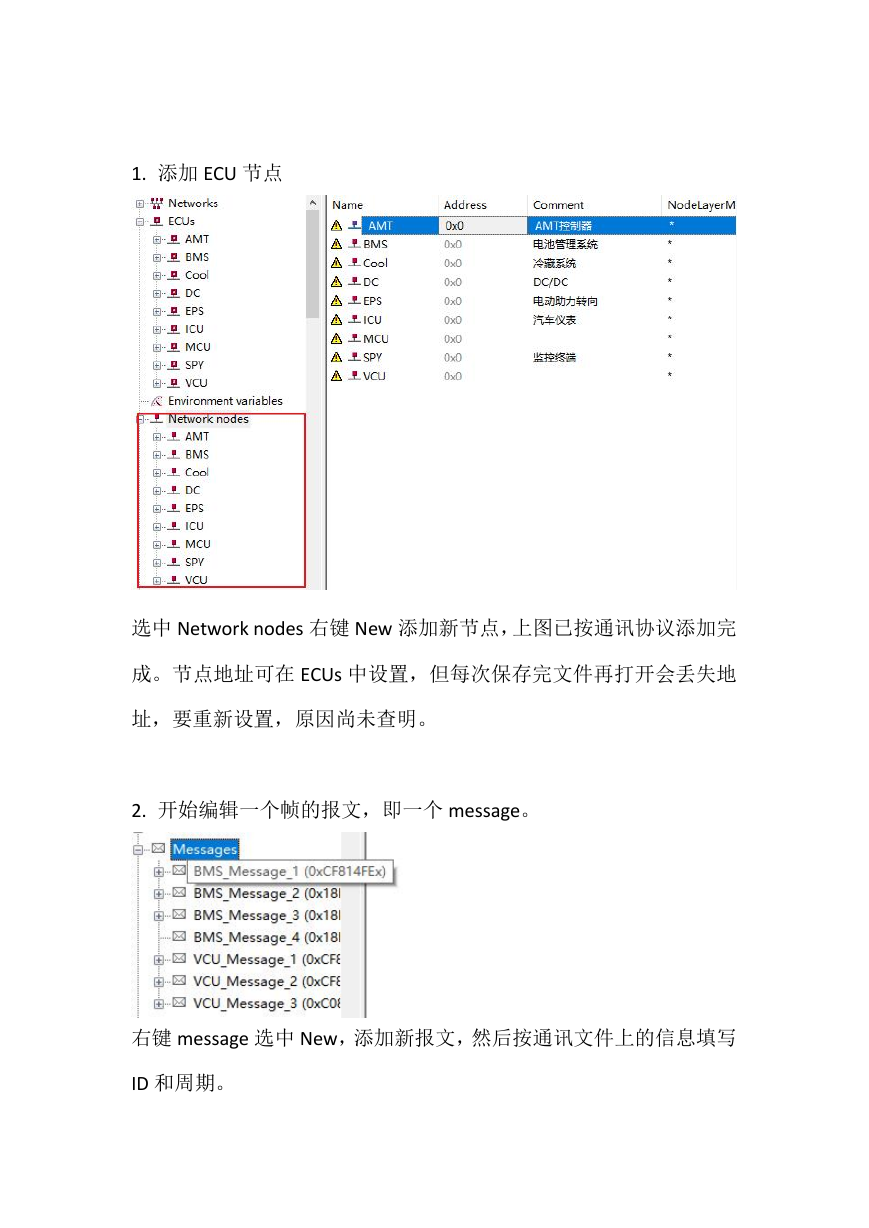

    1. 添加 ECU 节点 选中 Network nodes 右键 New 添加新节点，上图已按通讯协议添加完 成。节点地址可在 ECUs 中设置，但每次保存完文件再打开会丢失地 址，要重新设置，原因尚未查明。 2. 开始编辑一个帧的报文，即一个 message。 右键 message 选中 New，添加新报文，然后按通讯文件上的信息填写 ID 和周期。

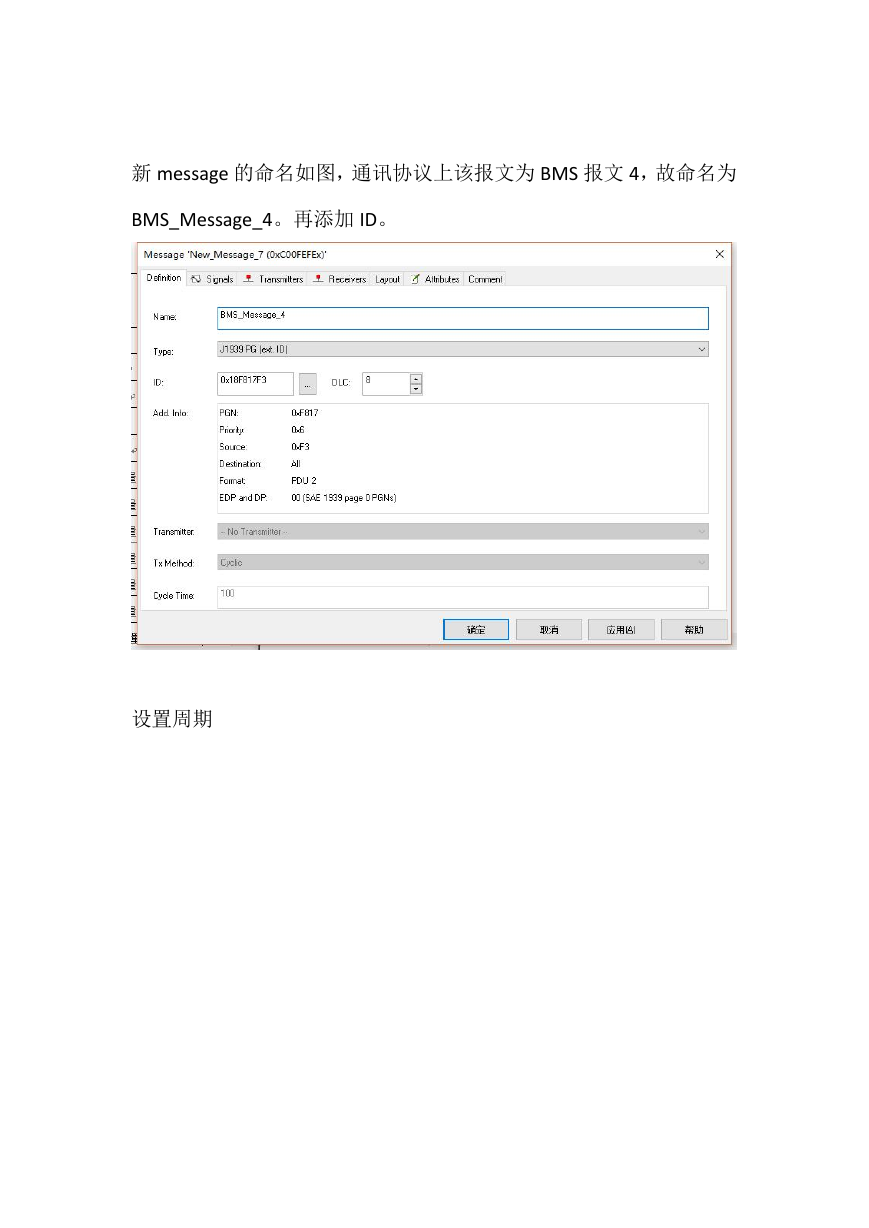

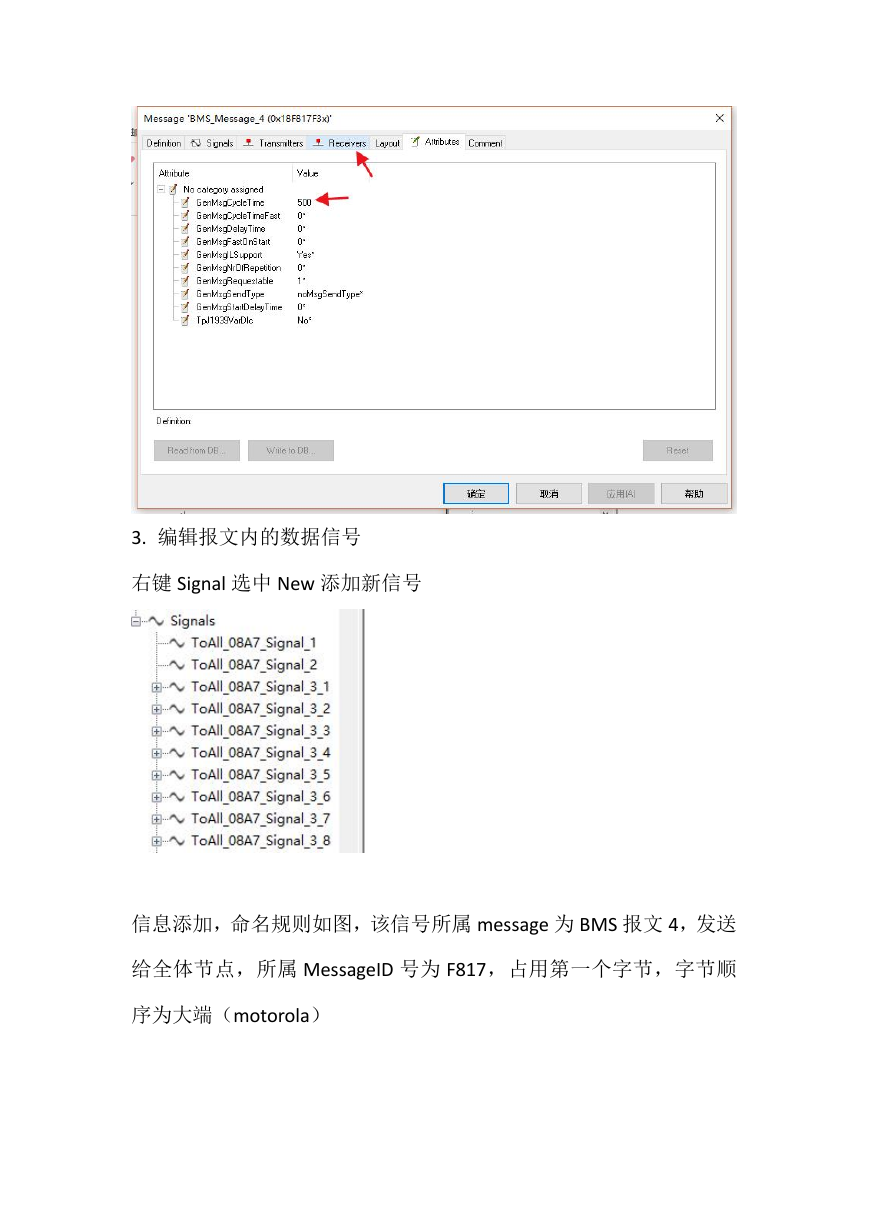

    新 message 的命名如图，通讯协议上该报文为 BMS 报文 4，故命名为 BMS_Message_4。再添加 ID。 设置周期

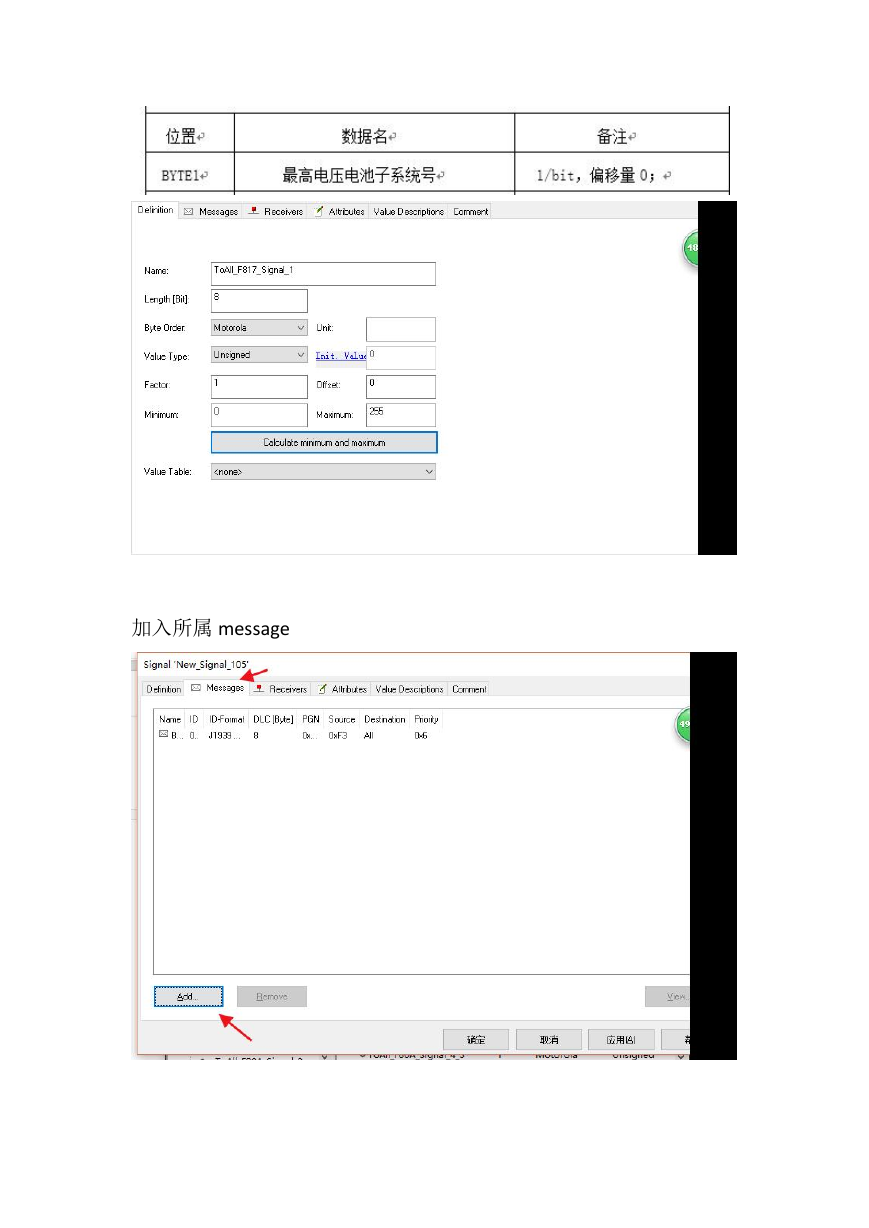

    3. 编辑报文内的数据信号 右键 Signal 选中 New 添加新信号 信息添加，命名规则如图，该信号所属 message 为 BMS 报文 4，发送 给全体节点，所属 MessageID 号为 F817，占用第一个字节，字节顺 序为大端（motorola）
    加入所属 message

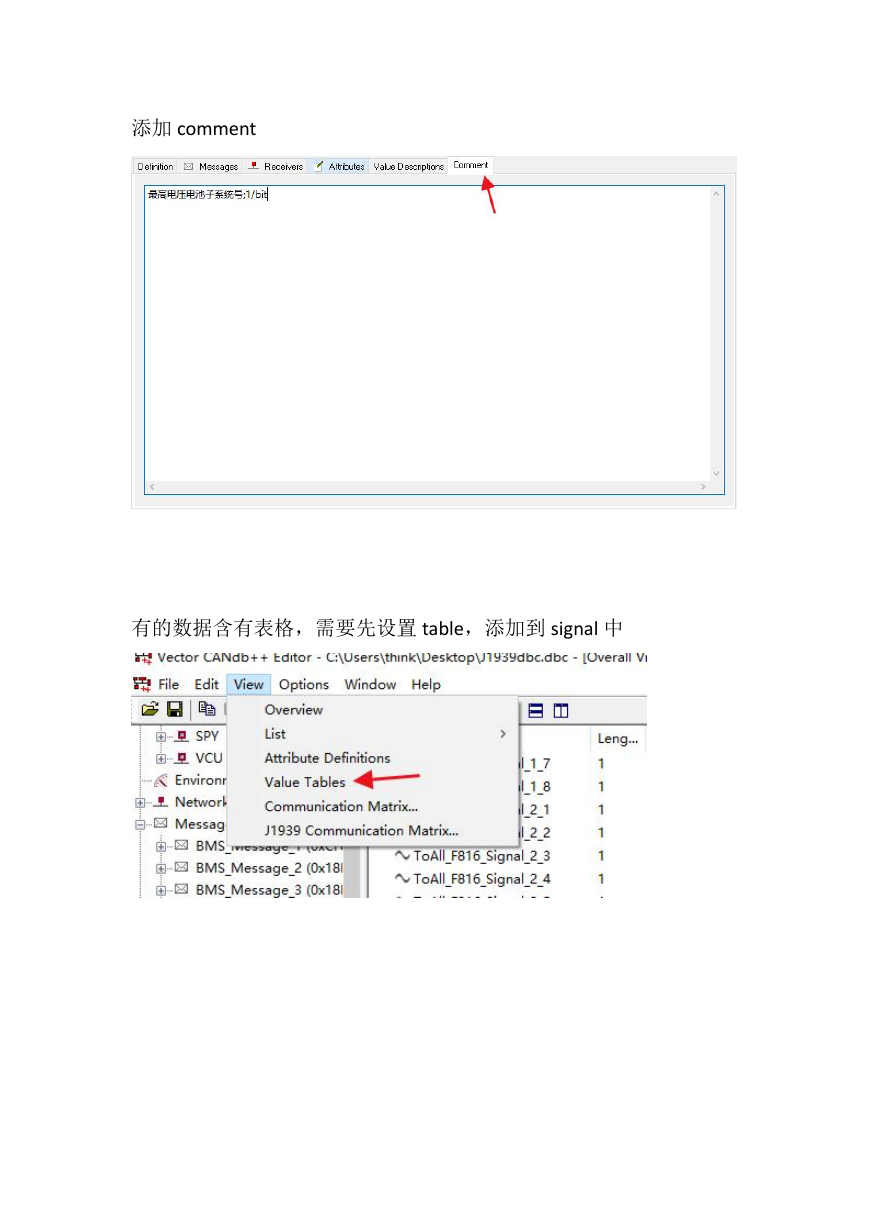

    添加 comment 有的数据含有表格，需要先设置 table，添加到 signal 中

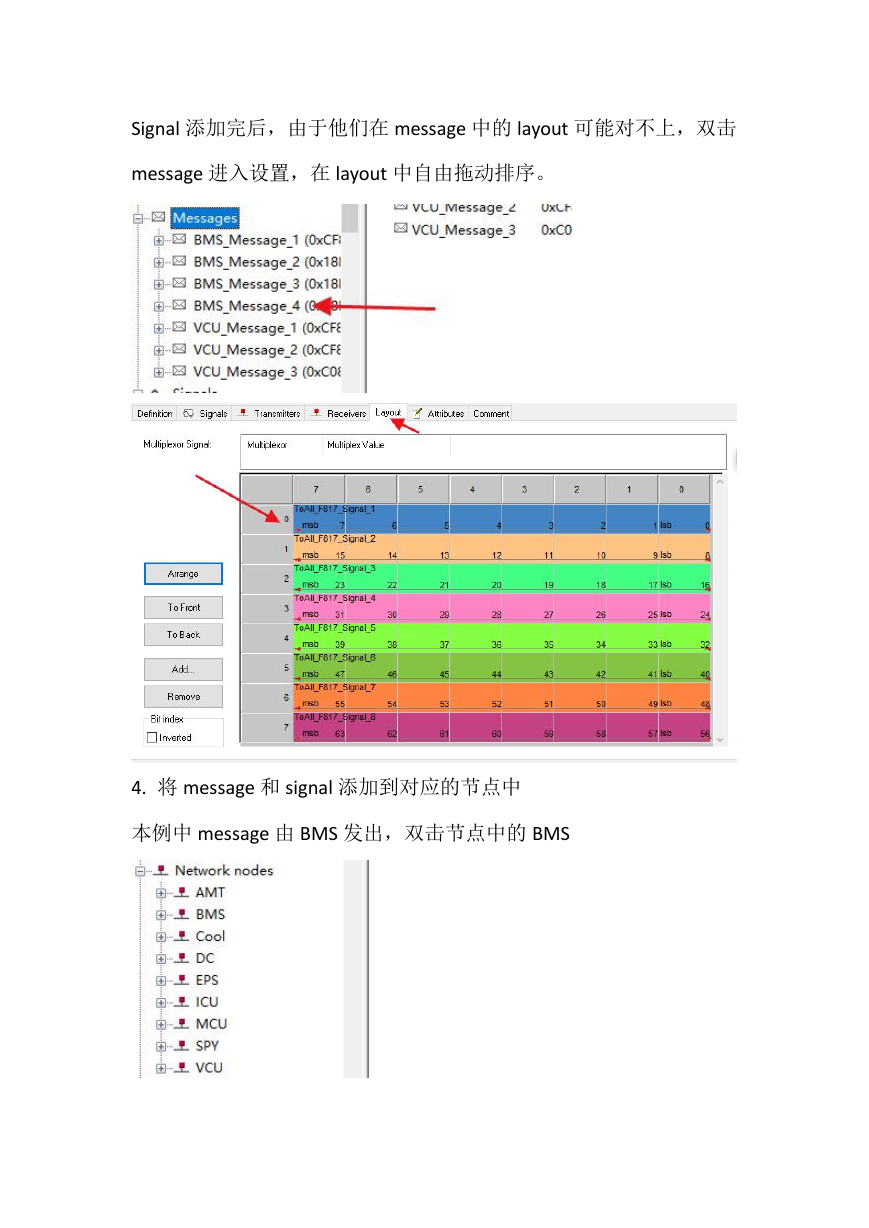

    Signal 添加完后，由于他们在 message 中的 layout 可能对不上，双击 message 进入设置，在 layout 中自由拖动排序。 4. 将 message 和 signal 添加到对应的节点中 本例中 message 由 BMS 发出，双击节点中的 BMS
    添加 message 时会跳出提示 按右图选 本例 signal 由其他所有节点接收，要逐个双击其他节点，如双击 AMT， 添加刚才编辑好的 signal。
