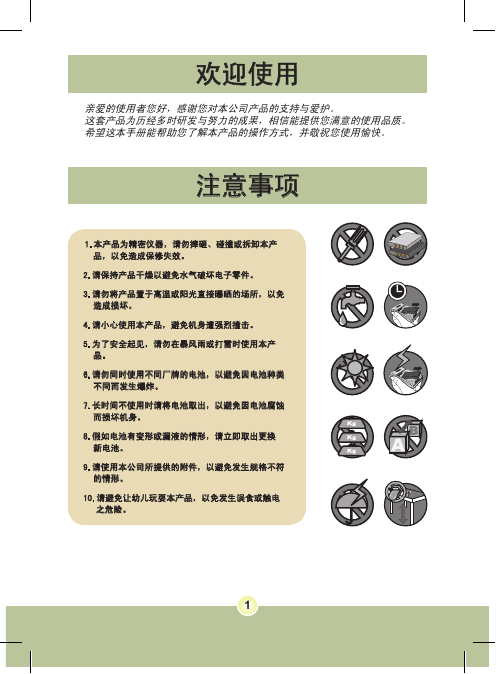

欢迎使用
亲爱的使用者您好,感谢您对本公司产品的支持与爱护。
这套产品为历经多时研发与努力的成果,相信能提供您满意的使用品质。
希望这本手册能帮助您了解本产品的操作方式,并敬祝您使用愉快。
注意事项
1.本产品为精密仪器,请勿摔砸、碰撞或拆卸本产
品,以免造成保修失效。
2.请保持产品干燥以避免水气破坏电子零件。
3.请勿将产品置于高温或阳光直接曝晒的场所,以免
造成损坏。
4.请小心使用本产品,避免机身遭强烈撞击。
5.为了安全起见,请勿在暴风雨或打雷时使用本产
品。
6.请勿同时使用不同厂牌的电池,以避免因电池种类
不同而发生爆炸。
7.长时间不使用时请将电池取出,以避免因电池腐蚀
而损坏机身。
8.假如电池有变形或漏液的情形,请立即取出更换
新电池。
9.请使用本公司所提供的附件,以避免发生规格不符
的情形。
10.请避免让幼儿玩耍本产品,以免发生误食或触电
之危险。
1

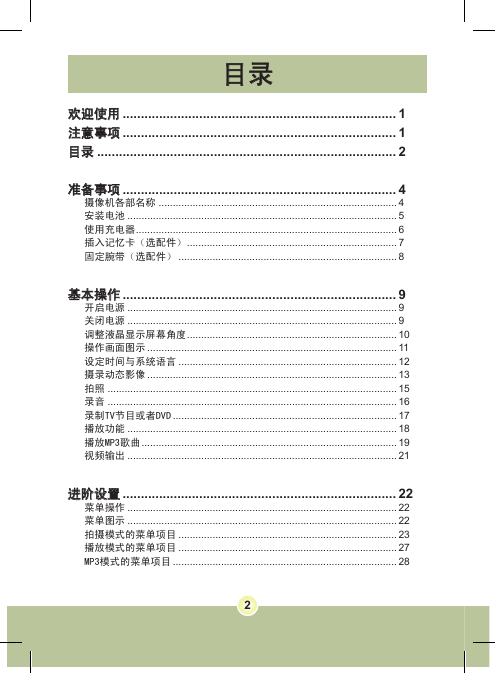

目录
欢迎使用 ........................................................................... 1
注意事项 ........................................................................... 1
目录 .................................................................................. 2
准备事项 ........................................................................... 4
摄像机各部名称 .................................................................................... 4
安装电池 ............................................................................................... 5
使用充电器 ............................................................................................ 6
插入记忆卡(选配件) .......................................................................... 7
固定腕带(选配件) ............................................................................. 8
基本操作 ........................................................................... 9
开启电源 ............................................................................................... 9
关闭电源 ............................................................................................... 9
调整液晶显示屏幕角度 .......................................................................... 10
操作画面图示 ........................................................................................ 11
设定时间与系统语言 ............................................................................. 12
摄录动态影像 ........................................................................................ 13
拍照 ...................................................................................................... 15
录音 ...................................................................................................... 16
录制TV节目或者DVD ............................................................................... 17
播放功能 ............................................................................................... 18
播放MP3歌曲 .......................................................................................... 19
视频输出 ............................................................................................... 21
进阶设置 ........................................................................... 22
菜单操作 ............................................................................................... 22
菜单图示 ............................................................................................... 22
拍摄模式的菜单项目 ............................................................................. 23
播放模式的菜单项目 ............................................................................. 27
MP3模式的菜单项目 ............................................................................... 28
2

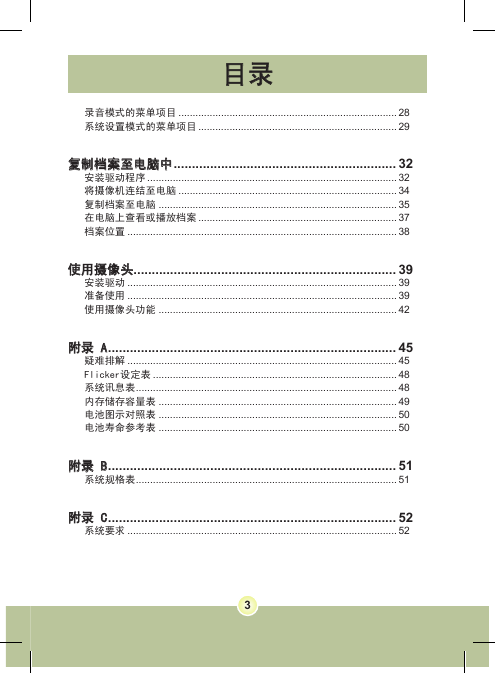

目录
录音模式的菜单项目 ............................................................................. 28
系统设置模式的菜单项目 ...................................................................... 29
复制档案至电脑中 ............................................................. 32
安装驱动程序 ........................................................................................ 32
将摄像机连结至电脑 ............................................................................. 34
复制档案至电脑 .................................................................................... 35
在电脑上查看或播放档案 ...................................................................... 37
档案位置 ............................................................................................... 38
使用摄像头 ........................................................................ 39
安装驱动 ............................................................................................... 39
准备使用 ............................................................................................... 39
使用摄像头功能 .................................................................................... 42
附录 A ............................................................................... 45
疑难排解 ............................................................................................... 45
Flicker设定表 ...................................................................................... 48
系统讯息表 ............................................................................................ 48
内存储存容量表 .................................................................................... 49
电池图示对照表 .................................................................................... 50
电池寿命参考表 .................................................................................... 50
附录 B ............................................................................... 51
系统规格表 ............................................................................................ 51
附录 C ............................................................................... 52
系统要求 ............................................................................................... 52
3
准备事项

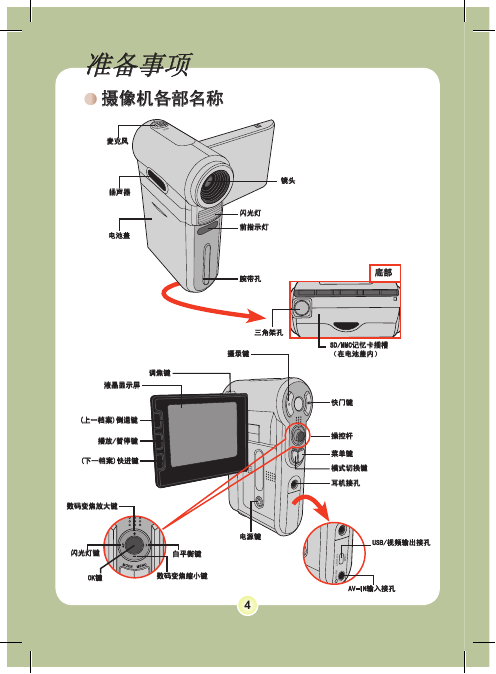

摄像机各部名称
麦克风
扬声器
电池盖
调焦键
液晶显示屏
(上一档案)倒退键
播放/暂停键
(下一档案)快进键
数码变焦放大键
镜头
闪光灯
前指示灯
腕带孔
底部
三角架孔
摄录键
SD/MMC记忆卡插槽
(在电池盖内)
快门键
操控杆
菜单键
模式切换键
耳机接孔
闪光灯键
白平衡键
OK键
数码变焦缩小键
电源键
4
USB/视频输出接孔
AV-IN输入接孔

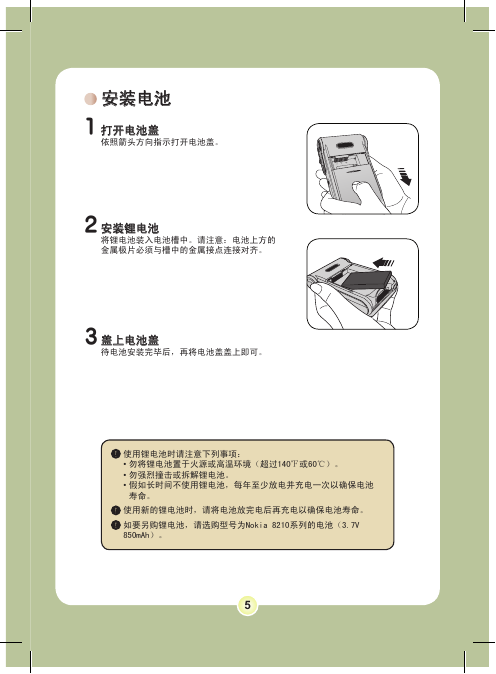

安装电池
1 打开电池盖
依照箭头方向指示打开电池盖。
2 安装锂电池
将锂电池装入电池槽中。请注意:电池上方的
金属极片必须与槽中的金属接点连接对齐。
3 盖上电池盖
待电池安装完毕后,再将电池盖盖上即可。
使用锂电池时请注意下列事项:
• 勿将锂电池置于火源或高温环境(超过140℉或60℃)。
• 勿强烈撞击或拆解锂电池。
• 假如长时间不使用锂电池,每年至少放电并充电一次以确保电池
寿命。
使用新的锂电池时,请将电池放完电后再充电以确保电池寿命。
如要另购锂电池,请选购型号为Nokia 8210系列的电池(3.7V
850mAh)。
5
使用充电器
所附电池并未充满,第一次使用时请充电至少4小时。
1 将变压器的一头连接到充电座,然后将变压器的插头插入
墙上的插座。
2 将锂电池置入充电座中。
请注意金属极片需与充电座金属接头对齐。
锂电池
接插座
充电指示灯
电源指示灯
3 充电指示灯显示红灯,开始充电。
4 当充电指示灯转成绿灯时,充电即结束。
在新电池充电时,必须确保充满。(充电指示灯由红变绿即为充
满)。
此充电器仅限于指定的锂电池搭配使用,不适用于其它不明型号之
锂电池。
使用此充电器时请远离火源或高温之环境。
6

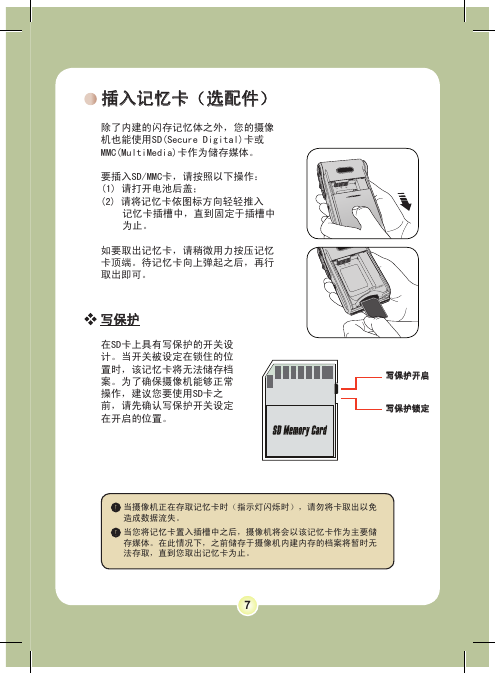

插入记忆卡(选配件)
除了内建的闪存记忆体之外,您的摄像
机也能使用SD(Secure Digital)卡或
MMC(MultiMedia)卡作为储存媒体。
要插入SD/MMC卡,请按照以下操作:
(1) 请打开电池后盖;
(2) 请将记忆卡依图标方向轻轻推入
记忆卡插槽中,直到固定于插槽中
为止。
如要取出记忆卡,请稍微用力按压记忆
卡顶端。待记忆卡向上弹起之后,再行
取出即可。
写保护
在SD卡上具有写保护的开关设
计。当开关被设定在锁住的位
置时,该记忆卡将无法储存档
案。为了确保摄像机能够正常
操作,建议您要使用SD卡之
前,请先确认写保护开关设定
在开启的位置。
写保护开启
写保护锁定
当摄像机正在存取记忆卡时(指示灯闪烁时),请勿将卡取出以免
造成数据流失。
当您将记忆卡置入插槽中之后,摄像机将会以该记忆卡作为主要储
存媒体。在此情况下,之前储存于摄像机内建内存的档案将暂时无
法存取,直到您取出记忆卡为止。
7
固定腕带(选配件)
1 将腕带末端绳段穿过摄像机的腕带
孔。
2 然后将腕带穿过绳环即可(如右图
所示)。
