ChipLogic Analyzer快捷键及图标一览表
1. 系统功能键
2. 视图操作键
3. 进入各种编辑状态
4. 编辑操作键
5. 画笔操作键
6. 其他操作键

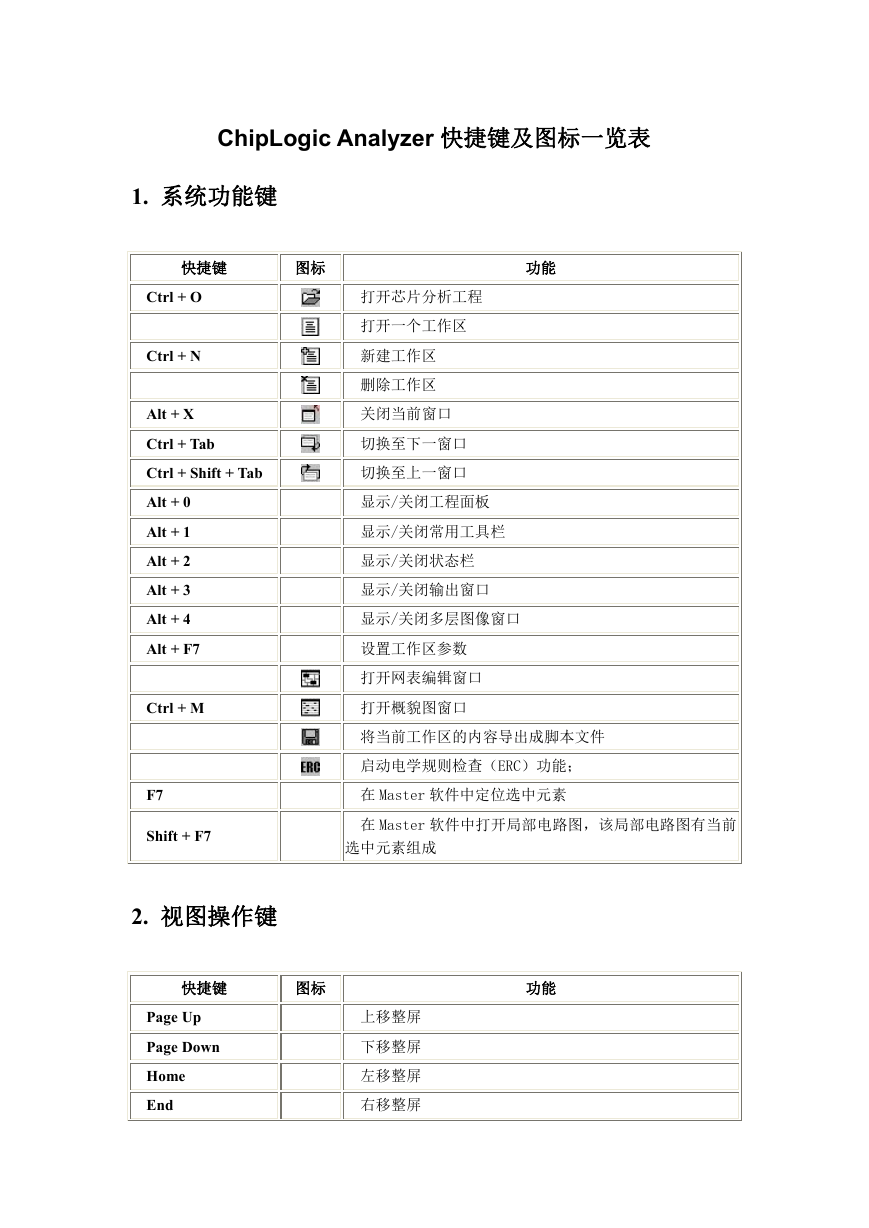

ChipLogic Analyzer 快捷键及图标一览表 1. 系统功能键 快捷键 图标 功能 打开芯片分析工程 打开一个工作区 新建工作区 删除工作区 关闭当前窗口 切换至下一窗口 切换至上一窗口 显示/关闭工程面板 显示/关闭常用工具栏 显示/关闭状态栏 显示/关闭输出窗口 显示/关闭多层图像窗口 设置工作区参数 打开网表编辑窗口 打开概貌图窗口 将当前工作区的内容导出成脚本文件 启动电学规则检查(ERC)功能; 在 Master 软件中定位选中元素 在 Master 软件中打开局部电路图,该局部电路图有当前 选中元素组成 Ctrl + O Ctrl + N Alt + X Ctrl + Tab Ctrl + Shift + Tab Alt + 0 Alt + 1 Alt + 2 Alt + 3 Alt + 4 Alt + F7 Ctrl + M F7 Shift + F7 2. 视图操作键 快捷键 图标 功能 Page Up Page Down Home End 上移整屏 下移整屏 左移整屏 右移整屏

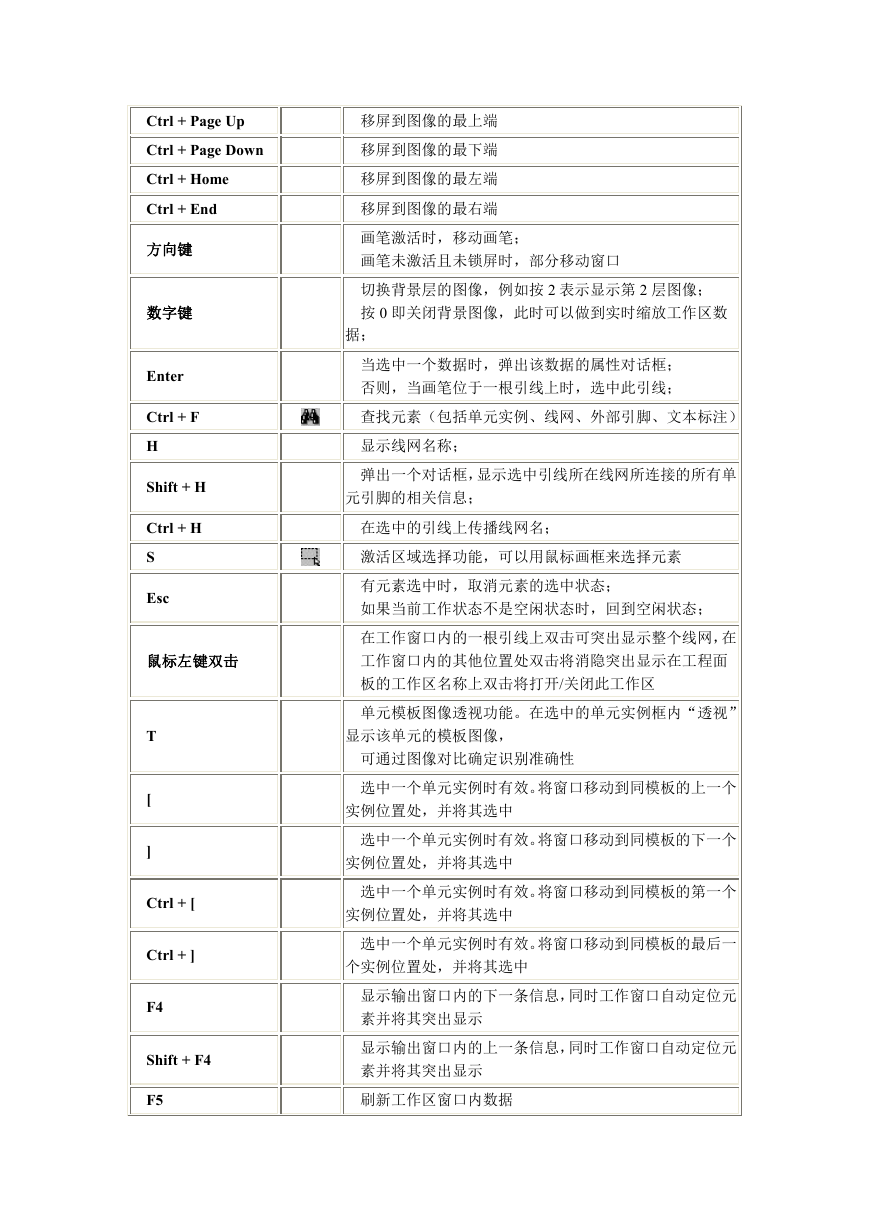

Ctrl + Page Up Ctrl + Page Down Ctrl + Home Ctrl + End 移屏到图像的最上端 移屏到图像的最下端 移屏到图像的最左端 移屏到图像的最右端 方向键 数字键 Enter Ctrl + F H Shift + H Ctrl + H S Esc 鼠标左键双击 T [ ] Ctrl + [ Ctrl + ] F4 Shift + F4 F5 画笔激活时,移动画笔; 画笔未激活且未锁屏时,部分移动窗口 切换背景层的图像,例如按 2 表示显示第 2 层图像; 按 0 即关闭背景图像,此时可以做到实时缩放工作区数 据; 当选中一个数据时,弹出该数据的属性对话框; 否则,当画笔位于一根引线上时,选中此引线; 查找元素(包括单元实例、线网、外部引脚、文本标注) 显示线网名称; 弹出一个对话框,显示选中引线所在线网所连接的所有单 元引脚的相关信息; 在选中的引线上传播线网名; 激活区域选择功能,可以用鼠标画框来选择元素 有元素选中时,取消元素的选中状态; 如果当前工作状态不是空闲状态时,回到空闲状态; 在工作窗口内的一根引线上双击可突出显示整个线网,在 工作窗口内的其他位置处双击将消隐突出显示在工程面 板的工作区名称上双击将打开/关闭此工作区 单元模板图像透视功能。在选中的单元实例框内“透视” 显示该单元的模板图像, 可通过图像对比确定识别准确性 选中一个单元实例时有效。将窗口移动到同模板的上一个 实例位置处,并将其选中 选中一个单元实例时有效。将窗口移动到同模板的下一个 实例位置处,并将其选中 选中一个单元实例时有效。将窗口移动到同模板的第一个 实例位置处,并将其选中 选中一个单元实例时有效。将窗口移动到同模板的最后一 个实例位置处,并将其选中 显示输出窗口内的下一条信息,同时工作窗口自动定位元 素并将其突出显示 显示输出窗口内的上一条信息,同时工作窗口自动定位元 素并将其突出显示 刷新工作区窗口内数据
F7 F8 Ctrl + Z Shift + Z F11 F 在 ChipLogic Master 软件中定位元素(包括单元实例、线 网等) 显示/消隐工作窗口内的全部或部分数据(消隐状态下需 要保留显示的内容由 Ctrl+F8 指定) 放大显示工作区窗口图像 缩小显示工作区窗口图像 正常显示工作区窗口图像 在工作区窗口中表示正常显示图像,与 F11 功能相同; 在概貌图窗口中表示显示全部图像(Fit); 鼠标左键单击 选中鼠标位置的元素,并取消先前选中的所有元素 Shift + 鼠标左键单 击 Ctrl + 鼠标左键单 击 Ctrl + F7 不取消先前选中的元素,并将鼠标位置处的元素选中(加 选) 不取消先前选中的元素,但将鼠标位置处的元素去除选中 状态(减选) 锁住当前屏幕,屏蔽方向键功能 3. 进入各种编辑状态 快捷键 图标 功能 C M Shift + S Z N L F2 K Shift + D Ctrl + R V 复制选中的元素 移动选中的元素 拉伸选择的元素,仅对单元区有效 在工作区窗口中,用鼠标拉框放大;在编辑单元模板窗口 内添加引脚 启动鼠标画直引线功能,在工作窗口内先后两次单击,在 两次单击位置处将产生一根直引线;此时,按 Shift 键时 可以画拐线; 添加文本标号 启动创建单元模板功能,在工作窗口内圈定一个方框,可 创建一个新的单元模板 激活标尺功能 用鼠标方式剪断引线 用鼠标方式修补线网 用鼠标方式连接线头和单元引脚,也可以直接连接两个引 脚 添加外部端口
创建单元区,用于搜索单元实例 添加 MOS 管(analogLib 库的 pmos 单元或者 nmos 单元) 添加电阻(analogLib 库的 res 单元) 添加电阻(analogLib 库的 cap 单元) 添加其他模拟器件 4. 编辑操作键 快捷键 图标 功能 Ctrl + 方向键 Alt + 方向键 Ctrl + 数字键 Shift + S U Shift + U Tab Shift + Tab 空格键(Space) Delete X Y Shift + X F6 Ctrl + Y 选中元素时,微移元素;否则, 画笔激活时,微移画笔位置;或者 画笔未激活时,微移窗口 在选中一根引线时,且移动方向与该引线垂直时,以带线 头的方式移动引线; 否则,将画笔移到引线端点; 直接修改选中引线的层属性,例如按 Ctrl+3 表示将当前 选中引线的层设置为第 3 层 拉伸选择的元素,仅对单元区有效 取消最近一次用户操作 重做最近一次被取消的用户操作 将画笔跳到窗口内下一个线头处 将画笔跳到窗口内上一个线头处 使选中引线的层属性在两个默认引线编辑层之间变化(注 意,若改变选中引线层属性将导致形成同层“十”字交叉 线,则不能改变层属性) 删除选中的元素 将选中的元素水平镜像(关于 X 轴镜像) 将选中的元素垂直镜像(关于 Y 轴镜像) 将选中的元素旋转 90 度 单元精定位功能,微移选中的单元实例,使其图像同模板 图像匹配度最高 切换当前工作窗口内线网的默认层设置,如从默认“横线 一层、纵线二层”切换为“横线二层、纵线一层”
快速摆放单元实例:选中一个需要快速摆放的单元实例, 用“Shift+数字键”定义该单元,然后在把鼠标放在需要 快速摆放单元实例的位置,再按“Shift+定义该单元的数 字键”,就会在鼠标位置摆放一个单元实例。 弹出对话框,用来设置水平方向引线和垂直方向引线的缺 省层 清除所有标尺 显示一个对话框,用于配置编辑属性,例如画线的层属性、 画直线还是画斜线等等 将选中的两根相互垂直的引线连接在一起; 标记悬空引脚 Shift + 数字键 Ctrl + L Shift + K F3 Shift + Q F9 5. 画笔操作键 快捷键 图标 功能 Insert Caps Lock Tab Shift + Tab Q Ctrl + X A Shift + A W Ctrl + B O Shift + O Shift + P 显示/消隐画笔 画笔激活时有效。 使画笔状态在绘画状态和悬空状态之间切换 将画笔跳到窗口内下一个线头处 将画笔跳到窗口内上一个线头处 线头融合功能。将画笔邻域内的两个悬空引线头连接起来 将画笔邻域内的所有引线“剪断” 当画笔位于一根引线的线头时,将这根引线直接延长到窗 口边缘或工作区边缘处 使画笔所在的线头画至工作区边界 当画笔位于一根引线的线头时,将此引线同邻近的单元引 脚通过连接器连接起来。连续按 W 键,引线将按照画笔邻 域内所有单元引脚同画笔的远近关系依次同引脚相连 标记或者清除悬空线头;被标记的悬空线头在电学规则检 查时将不再报错; 在画笔位置创建一个引线孔; 去除画笔处的引线孔; 编辑画笔处引线孔的连接性,即画笔处的引线孔连接了哪 些层的引线;

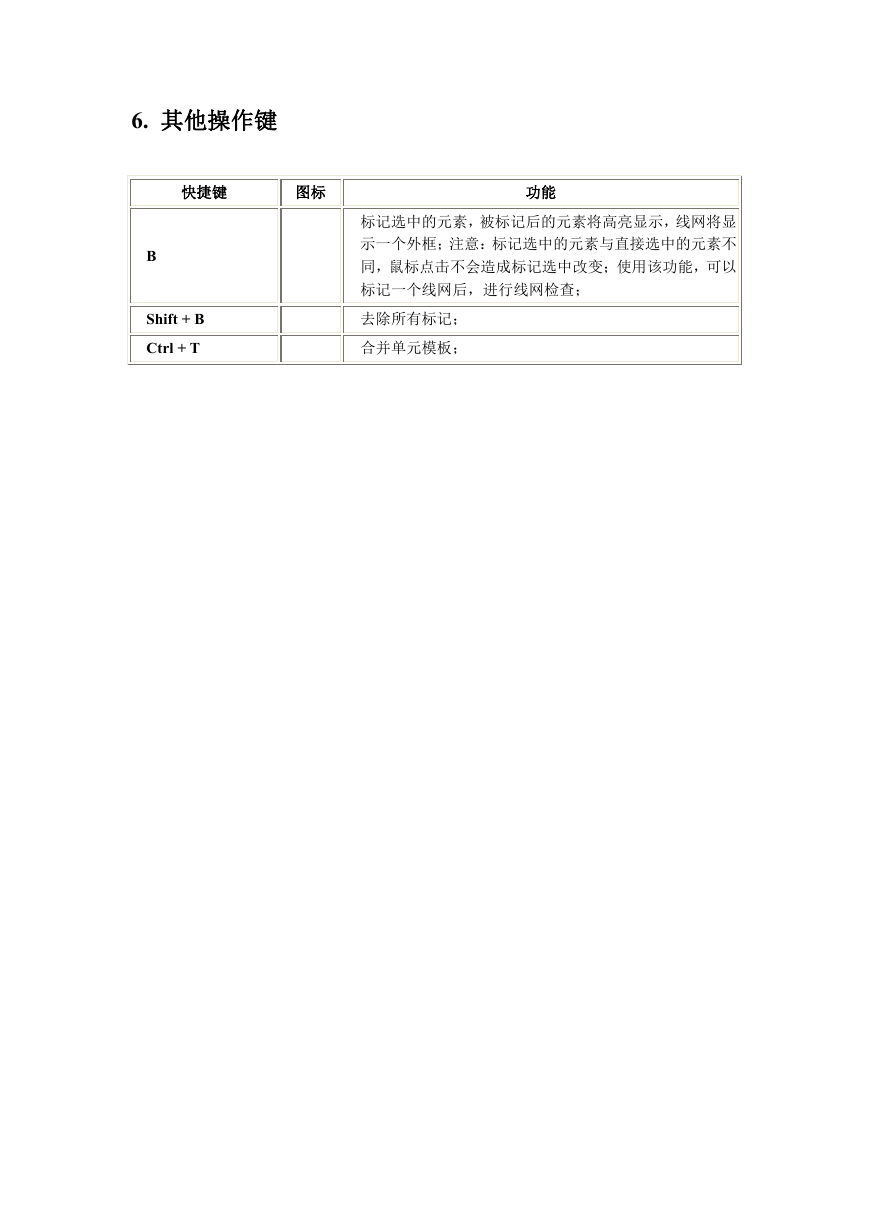

6. 其他操作键 快捷键 图标 功能 B Shift + B Ctrl + T 标记选中的元素,被标记后的元素将高亮显示,线网将显 示一个外框;注意:标记选中的元素与直接选中的元素不 同,鼠标点击不会造成标记选中改变;使用该功能,可以 标记一个线网后,进行线网检查; 去除所有标记; 合并单元模板;
