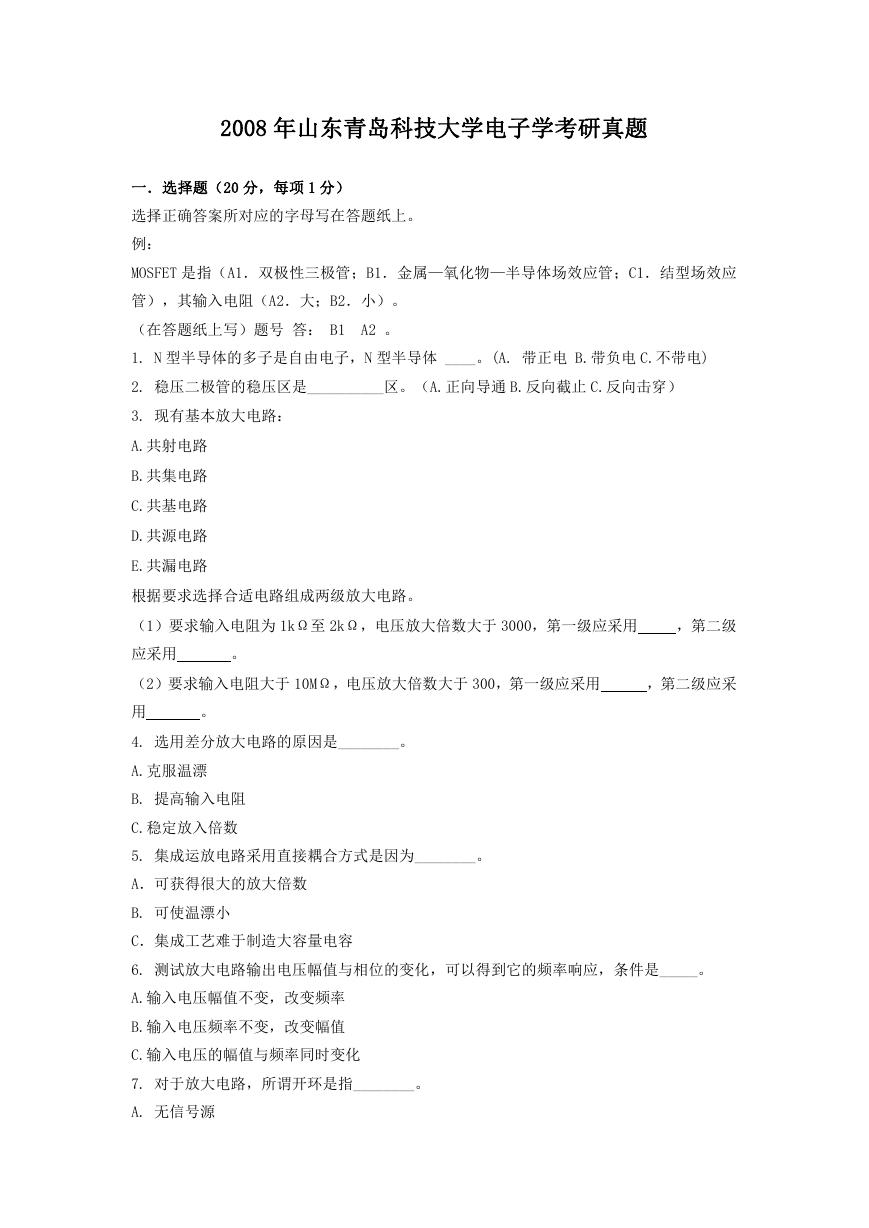

2008 年山东青岛科技大学电子学考研真题一．选择题（20 分，每项 1 分）选择正确答案所对应的字母写在答题纸上。例： MOSFET 是指（A1．双极性三极管；B1．金属—氧化物—半导体场效应管；C1．结型场效应管），其输入电阻（A2．大；B2．小）。（在答题纸上写）题号答： B1 A2 。 1. N 型半导体的多子是自由电子，N 型半导体 ____。(A. 带正电 B.带负电 C.不带电) 2. 稳压二极管的稳压区是__________区。（A.正向导通 B.反向截止 C.反向击穿） 3. 现有基本放大电路： A.共射电路 B.共集电路 C.共基电路 D.共源电路 E.共漏电路根据要求选择合适电路组成两级放大电路。（1）要求输入电阻为 1kΩ至 2kΩ，电压放大倍数大于 3000，第一级应采用，第二级应采用。（2）要求输入电阻大于 10MΩ，电压放大倍数大于 300，第一级应采用，第二级应采用。 4. 选用差分放大电路的原因是________。 A.克服温漂 B. 提高输入电阻 C.稳定放入倍数 5. 集成运放电路采用直接耦合方式是因为________。 A．可获得很大的放大倍数 B. 可使温漂小 C．集成工艺难于制造大容量电容 6. 测试放大电路输出电压幅值与相位的变化，可以得到它的频率响应，条件是_____。 A.输入电压幅值不变，改变频率 B.输入电压频率不变，改变幅值 C.输入电压的幅值与频率同时变化 7. 对于放大电路，所谓开环是指________。 A. 无信号源

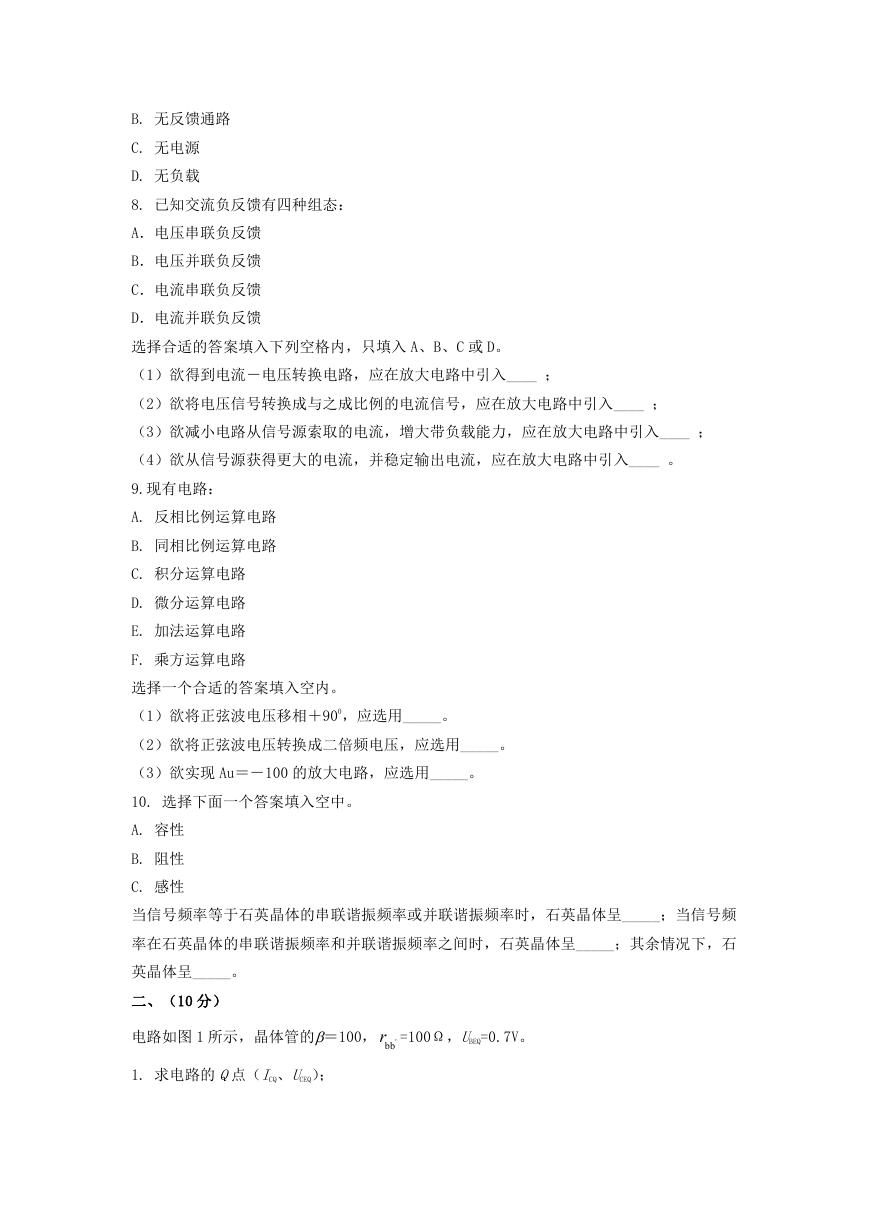

B. 无反馈通路 C. 无电源 D. 无负载 8. 已知交流负反馈有四种组态： A．电压串联负反馈 B．电压并联负反馈 C．电流串联负反馈 D．电流并联负反馈选择合适的答案填入下列空格内，只填入 A、B、C 或 D。（1）欲得到电流－电压转换电路，应在放大电路中引入____ ；（2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入____ ；（3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入____ ；（4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入____ 。 9.现有电路： A. 反相比例运算电路 B. 同相比例运算电路 C. 积分运算电路 D. 微分运算电路 E. 加法运算电路 F. 乘方运算电路选择一个合适的答案填入空内。（1）欲将正弦波电压移相＋900，应选用_____。（2）欲将正弦波电压转换成二倍频电压，应选用_____。（3）欲实现 Au＝－100 的放大电路，应选用_____。 10. 选择下面一个答案填入空中。 A. 容性 B. 阻性 C. 感性当信号频率等于石英晶体的串联谐振频率或并联谐振频率时，石英晶体呈_____；当信号频率在石英晶体的串联谐振频率和并联谐振频率之间时，石英晶体呈_____；其余情况下，石英晶体呈_____。二、（10 分）电路如图 1 所示，晶体管的＝100， 'bbr =100Ω，UBEQ=0.7V。 1. 求电路的 Q点（ICQ、UCEQ）；

2. 求 uA ； 3. 求 Ri 和 Ro； 4. 若 Us=10mV，则 Ui=? Uo=? 5. 画出电路的微变等效电路图。三、（15 分） 1. 图 2 电路中有几种级间反馈？写出级间反馈的反馈元件和反馈通道。 BE Us Ui 5K RL 5K R2 300 Re 2. 分析图 2 电路中级间交流负反馈的组态。 3. 级间交流负反馈对输入电阻、输出电阻有何种影响？ 1K U ≈0.7V rbb'=300 β= 100 Uo 图 1 1K R4 100U C2 Ui RS 4. 写出深度负反馈的闭环电压放大倍数 25K R1 9011 U T1 A  uf 5K R3 o 。 10U U i C3 Uo +12V VCC = 四、（10 分） R3 C3 R2 图 2 R1 RF C4 R5 RL

写出图 3 所示运算放大器电路的输出与输入的关系式。图中 RW = R3 + R4 五、（10 分） 1 在图 4 电路中，为了产生正弦振荡，指出线圈的同名端。 U1 Uo Ui2 Ui1 R1 R1 R2 图 3 R4 R3 RW 2. 当 L1 为 300μH，C3 为 300PF 时，振荡频率是多少？（设 L1 的电感量远大于 L2、L3， Uo2 U2 L2、L3 的影响可以忽略） R2 = 六、（15 分） 0.01μF 图 4 R3 R2 0.01μF C1 L3 RL 在图 5 所示电路中，已知 VCC＝15V，T1 和 T2 管的饱和管压降│UCES│＝1V，集成运放的最大输出电压幅值为±13V，二极管的导通电压为 0.7V。 C2 9018 T 1. 若输入电压幅值足够大，则电路的最大输出功率为多少？ 2. 为了提高输入电阻，稳定输出电压，且减小非线性失真，应引入哪种组态的交流负反馈？画出图来。 L2 L1 R1 300P C3 3. 若 Ui＝0.1V 时，Uo＝5V，则反馈网络中电阻的取值约为多少？ VCC =

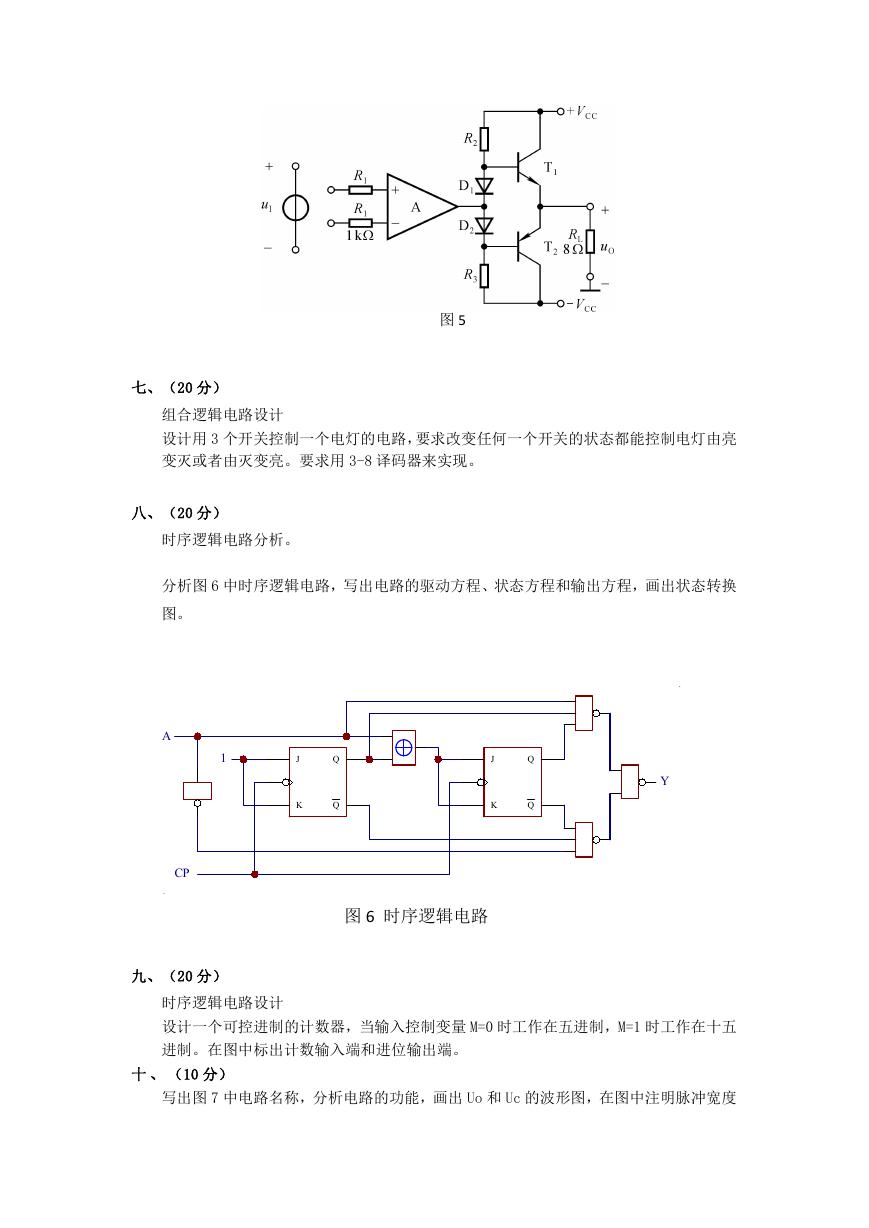

图 5 七、（20 分）组合逻辑电路设计设计用 3 个开关控制一个电灯的电路，要求改变任何一个开关的状态都能控制电灯由亮变灭或者由灭变亮。要求用 3-8 译码器来实现。八、（20 分）时序逻辑电路分析。分析图 6 中时序逻辑电路，写出电路的驱动方程、状态方程和输出方程，画出状态转换图。 A 1 CP . . Y J K Q Q J K Q Q 图 6 时序逻辑电路九、（20 分）时序逻辑电路设计设计一个可控进制的计数器，当输入控制变量 M=0 时工作在五进制，M=1 时工作在十五进制。在图中标出计数输入端和进位输出端。十、（10 分）写出图 7 中电路名称，分析电路的功能，画出 Uo 和 Uc 的波形图，在图中注明脉冲宽度

和时间（单位是μS）。图 7 Uo 1000P 1 1000P VCC Ui T T Uc Ui 7 2 6 G N D DIS TR V TH C C R 8 4 VC Q 5 3 555 100K Uo Uc 100 200 300 US
