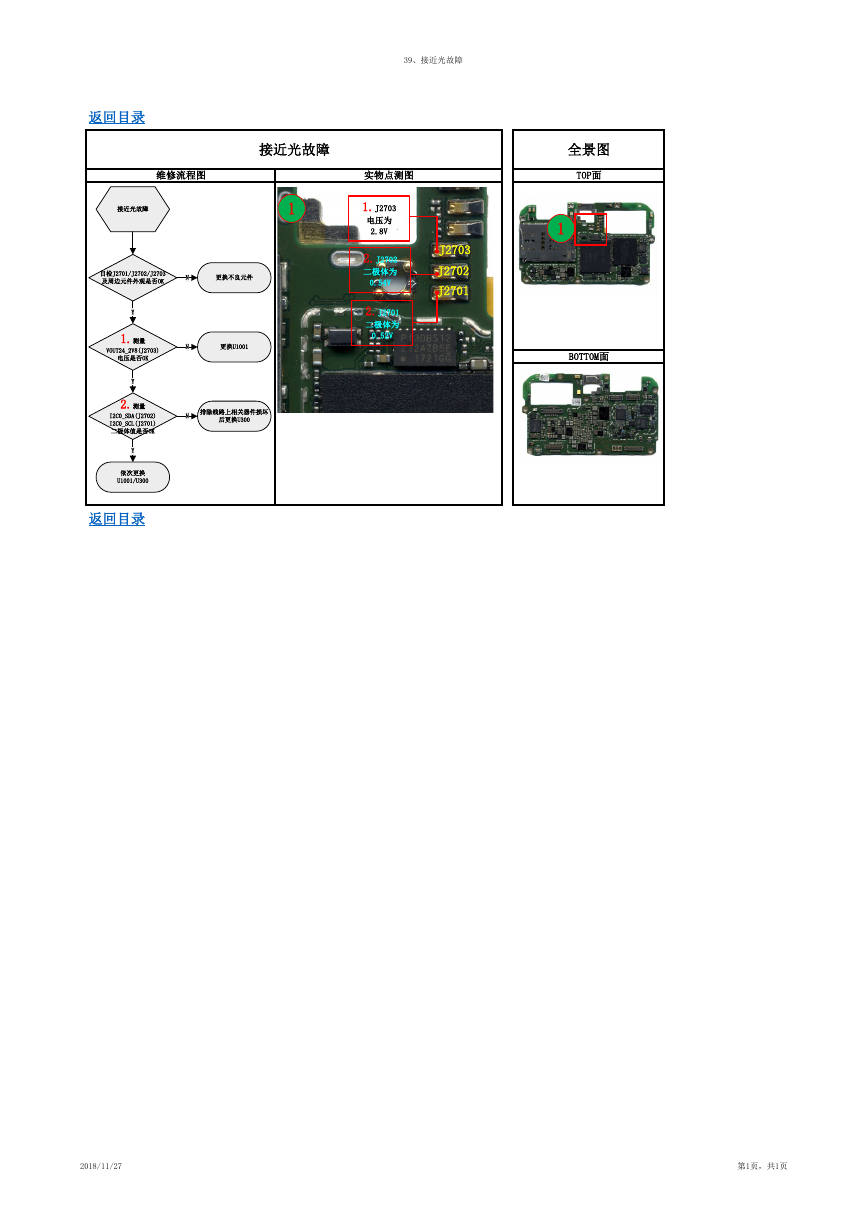

39、接近光故障 返回目录 接近光故障 维修流程图 实物点测图 1.J2703 电压为 2.8V 2.J2702 二极体为 0.54V 2.J2701 二极体为 0.52V J2703 J2702 J2701 接近光故障 1 目检J2701/J2702/J2703 及周边元件外观是否OK N 更换不良元件 N N 更换U1001 排除线路上相关器件损坏 后更换U300 Y 1.测量 VOUT24_2V8(J2703) 电压是否OK Y 2.测量 I2C0_SDA(J2702) I2C0_SCL(J2701) 二极体值是否OK Y 依次更换 U1001/U300 返回目录 全景图 TOP面 1 BOTTOM面 2018/11/27 第1页，共1页
