    ATA100规范及 飞机维护手册 中国民航大学

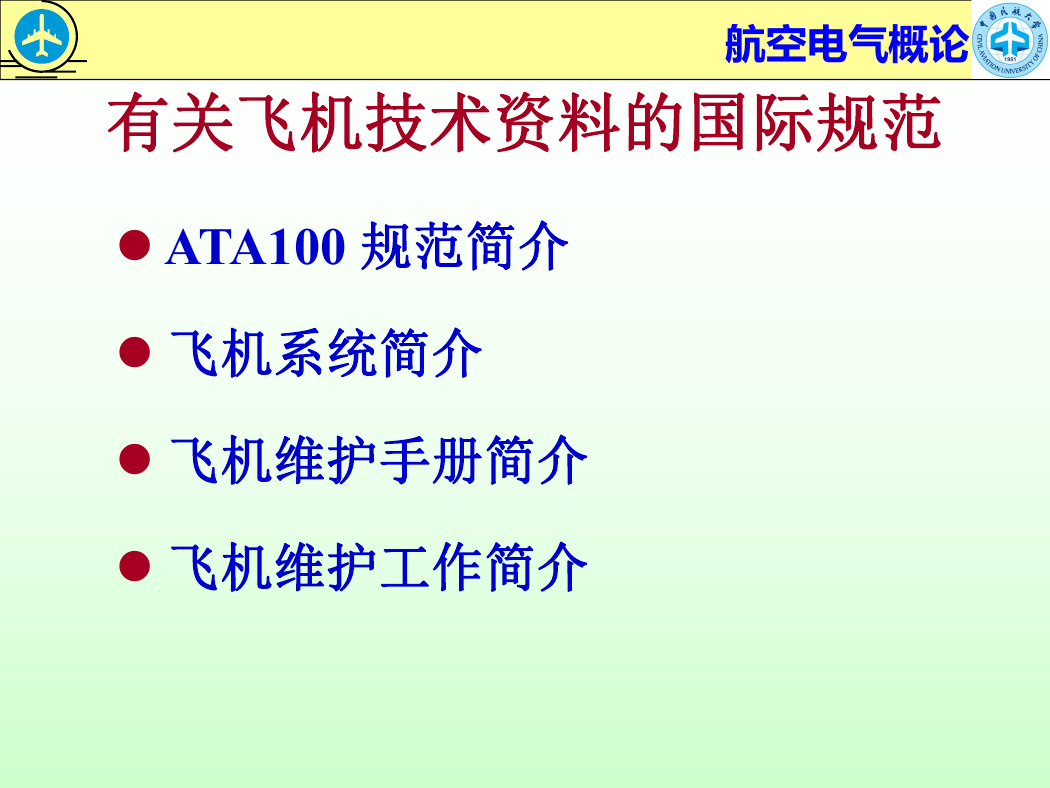

    航空电气概论 有关飞机技术资料的国际规范 l ATA100 规范简介 l 飞机系统简介 l 飞机维护手册简介 l 飞机维护工作简介
    航空电气概论 ATA100 规范简介 • ATA100规范：是美国航空运输协会(ATA，Air Transport Association of America）与航空制造商和 航空公司共同制定的一种技术规范。 • 作用：用以统一各种民用航空产品厂商所出版的各 种技术资料的编号。这项工作于1956年完成，该规 范使民用航空器各种产品在设计、制造、使用、维 修等各种技术资料、文件、函电、报告和商品目录 索引等在国际上统一了编号。 • 不同年代制造的飞机依据的ATA100规范版次不同。

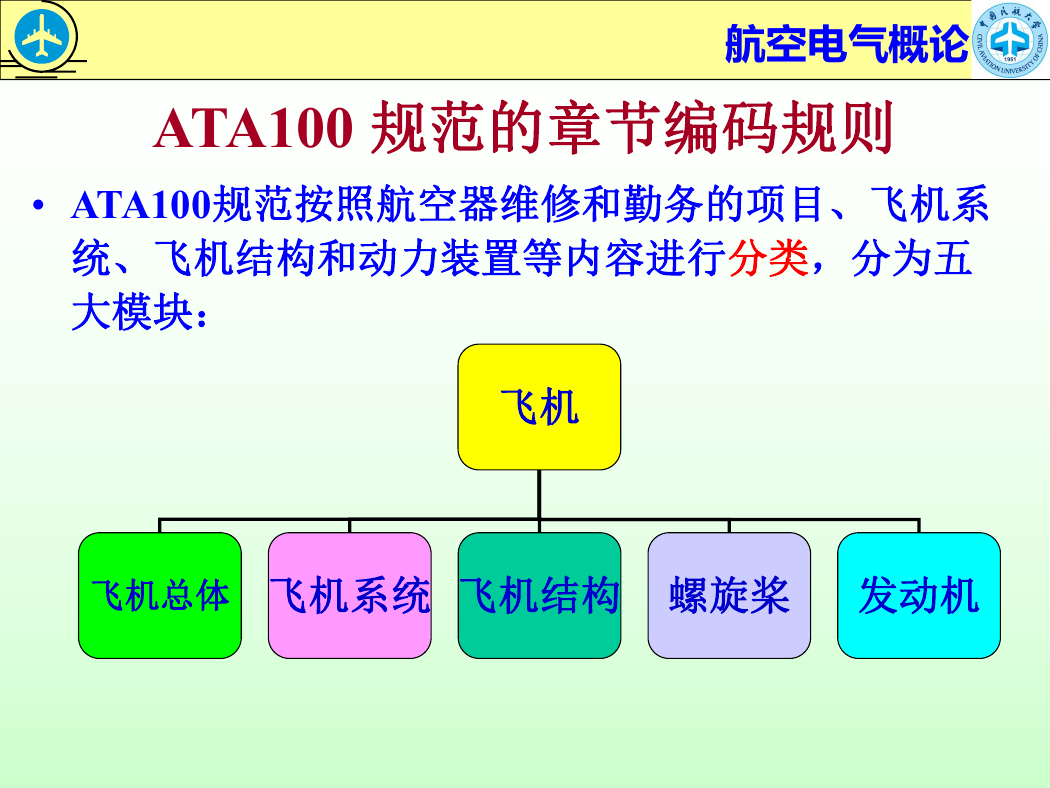

    航空电气概论 ATA100 规范的章节编码规则 • ATA100规范按照航空器维修和勤务的项目、飞机系 统、飞机结构和动力装置等内容进行分类，分为五 大模块： 飞机 飞机总体 飞机系统 飞机结构 螺旋桨 发动机

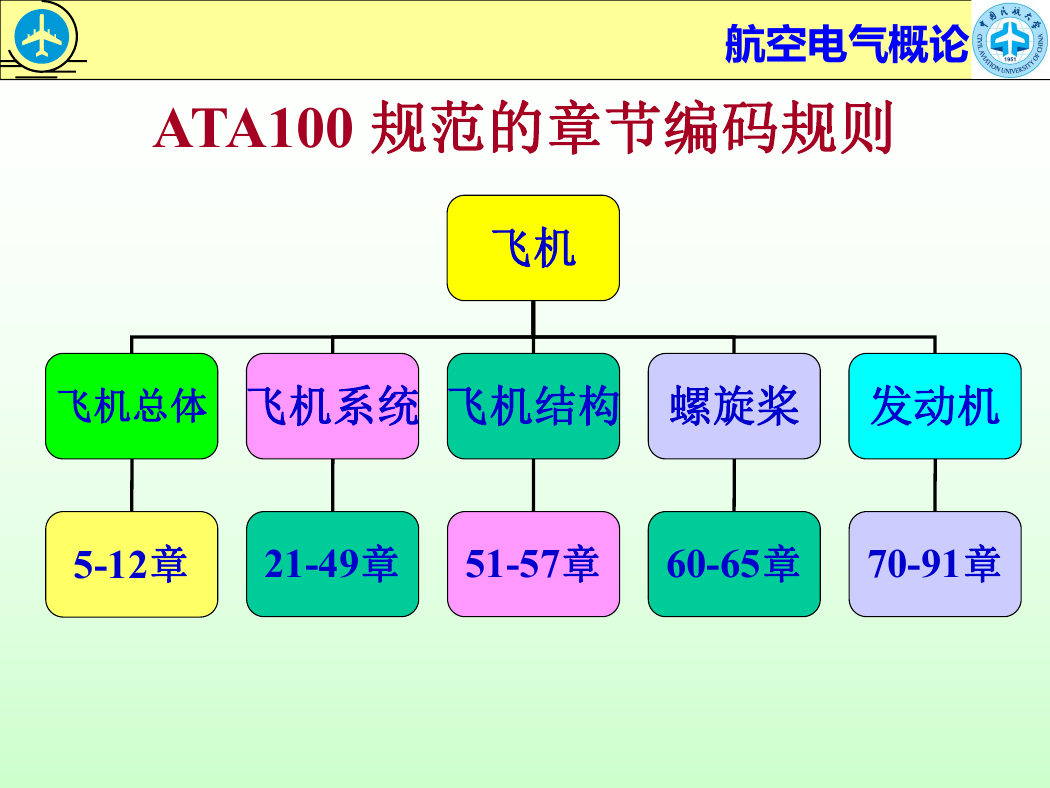

    ATA100 规范的章节编码规则 航空电气概论 飞机 飞机总体 飞机系统 飞机结构 螺旋桨 发动机 5-12章 21-49章 51-57章 60-65章 70-91章
    航空电气概论 飞机系统的编号 l 按照ATA100规范，技术资料的编号由三个层次构 成：系统-子系统-单件，即章号-节号-目号三组号码 组成的，如下所示： 章-节-目 = 系统 - 子系统 - 组件 • 每组号码有两位数字： xx – xx - xx 章号，由 ATA100 给出 节号，第1个数 字由ATA100给 出，第2个数字 由厂家给出 目号，由厂家 给出
    航空电气概论 飞机系统编号举例 • 不同飞机制造厂家编制的维修手册在章号 上是相同的，但节号、目号可能不同。 所有厂家 一样 不一样 一样 可以 不一样

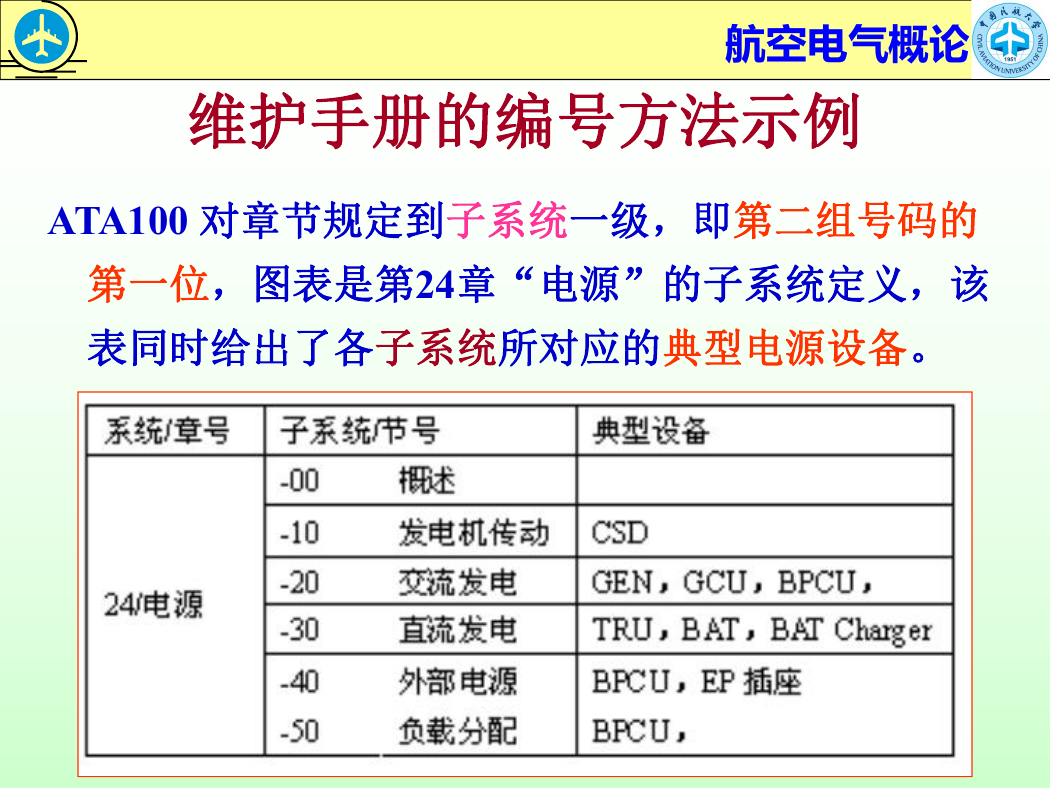

    维护手册的编号方法示例 航空电气概论 ATA100 对章节规定到子系统一级，即第二组号码的 第一位，图表是第24章“电源”的子系统定义，该 表同时给出了各子系统所对应的典型电源设备。
