华为畅玩5X 故障维修指导 接近光故障.pdf

发布时间：2022-03-26 发布人：admin 分类：说明书 资料大小：0.10M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

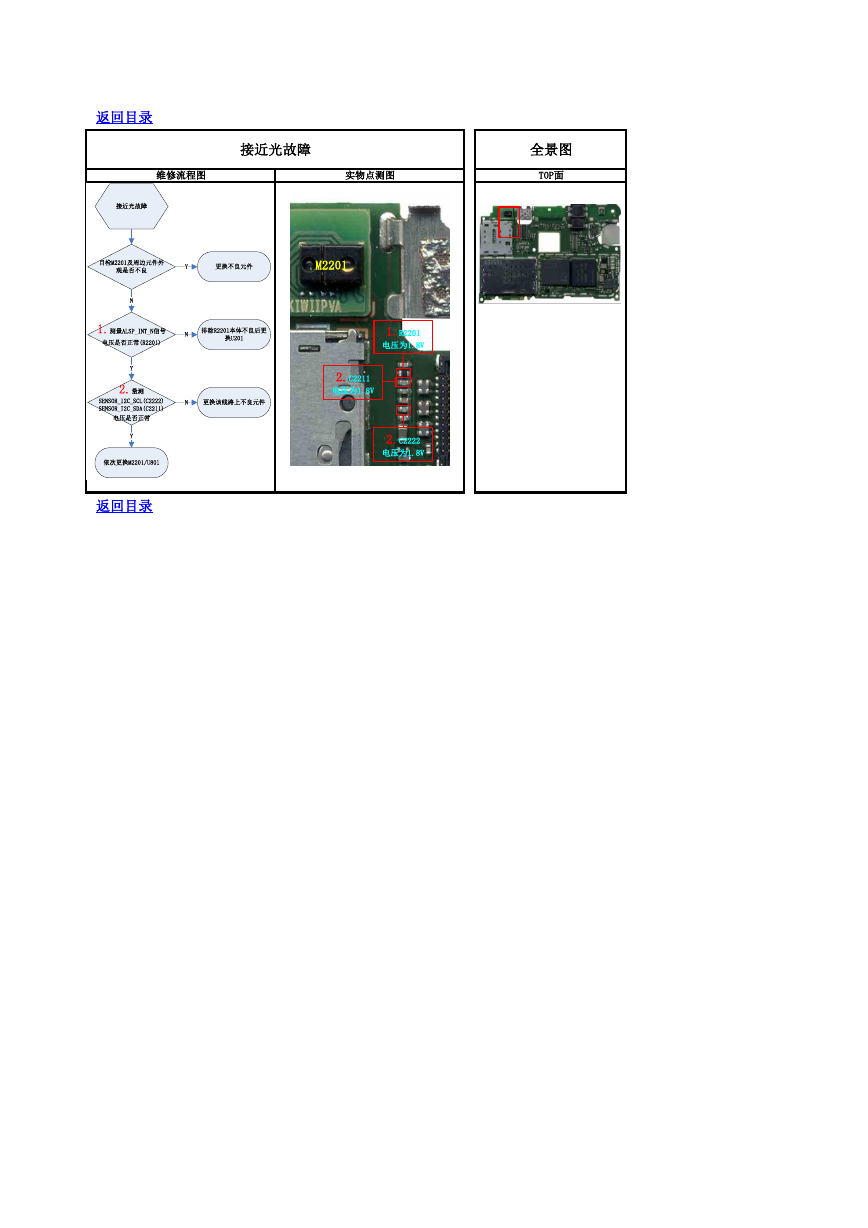

    返回目录 接近光故障 维修流程图 实物点测图 全景图 TOP面 M2201 2.C2211 电压为1.8V 1.R2201 电压为1.8V 2.C2222 电压为1.8V 返回目录 接近光故障目检M2201及周边元件外观是否不良1.测量ALSP_INT_N信号电压是否正常(R2201)排除R2201本体不良后更换U201更换不良元件NYYN2.量测 SENSOR_I2C_SCL(C2222) SENSOR_I2C_SDA(C2211)电压是否正常更换该线路上不良元件依次更换M2201/U801NY
