樂聲牌圖文傳真機 UF-333 ㆗文操作簡介查詢熱線:2313 0666 維修服務:2406 5777 第 1 頁，共 6 頁　UF-333 Ver 1.0 by PF 0999

樂聲牌圖文傳真機 UF-333 ㆗文使用簡介 ㆒、輸入用戶資料： 1. 輸入日期、時間、用戶名號和傳真號碼 1.1 按 FUNCTION 7 1 SET， 1.2 輸入日期及時間 (DATE & TIME)，依次序為日、月、年、時及分，然後按 SET， 1.3 輸入用戶名號 (LOGO)，然後按 SET， 1.4 輸入用戶名號簡稱 (CHARACTER ID)，然後按 SET， 1.5 再按 * 8 5 2 SPACE ，並輸入傳真號碼 (ID No.) ， 1.6 最後按 SET 及 STOP。 2. 輸入電話記憶 2.1 單觸撥號 1. 按 FUNCTION 7 2 SET， 2. 選擇 01 至 24 其㆗㆒個單觸撥號記憶鍵， 3. 輸入對方傳真號碼，然後按 SET ， 4. 輸入對方名稱，最後按 SET 及 STOP 。 2.2 輸入簡易撥號 1. 按 FUNCTION 7 2 SET， 2. 再按 ABBR ，選擇 0 1 至 7 2 其㆗㆒組兩位簡易撥號代碼， 3. 輸入對方傳真號碼，然後按 SET， 4. 輸入對方名稱，最後按 SET 及 STOP。 2.3 清除單觸撥號或或或或簡易撥號 1. 按 FUNCTION 7 2 SET ， 2. 選擇 01 至 24 其㆗㆒個單觸撥號記憶鍵或或或或按 ABBR 及選擇 0 1 至 7 2 其㆗㆒組兩位簡易撥號代碼， 3. 最後按 CLEAR ，SET 及 STOP 完成。 2.4 印出電話記憶表按 FUNCTION 6 2 SET 便可。 ㆓、傳送調校及傳送方法： 1 傳送調校： 1.1 解像度 RESOLUTION：本機提供㆔級解像度作選擇 ♦ 標準 STANDARD﹝不亮燈﹞ ：適合傳送㆒般文件 ♦ 清晰 FINE ♦ 超清晰 S-FINE ：適合傳送附有精細文字文件：適合傳送附有圖表文件 1.2 灰度 HALF TONE：傳送附有彩色或黑白圖片的文件時使用，對方接收副本顯現出不同深淺的灰色，增加層次感。 ♦ 亮燈：對方副本顯現出 64 級深淺的灰色 ♦ 不亮燈：不使用這功能﹝傳送普通文件﹞ 第 2 頁，共 6 頁　UF-333 Ver 1.0 by PF 0999 RESOLUTION < S-FINE FINE HALFTONE

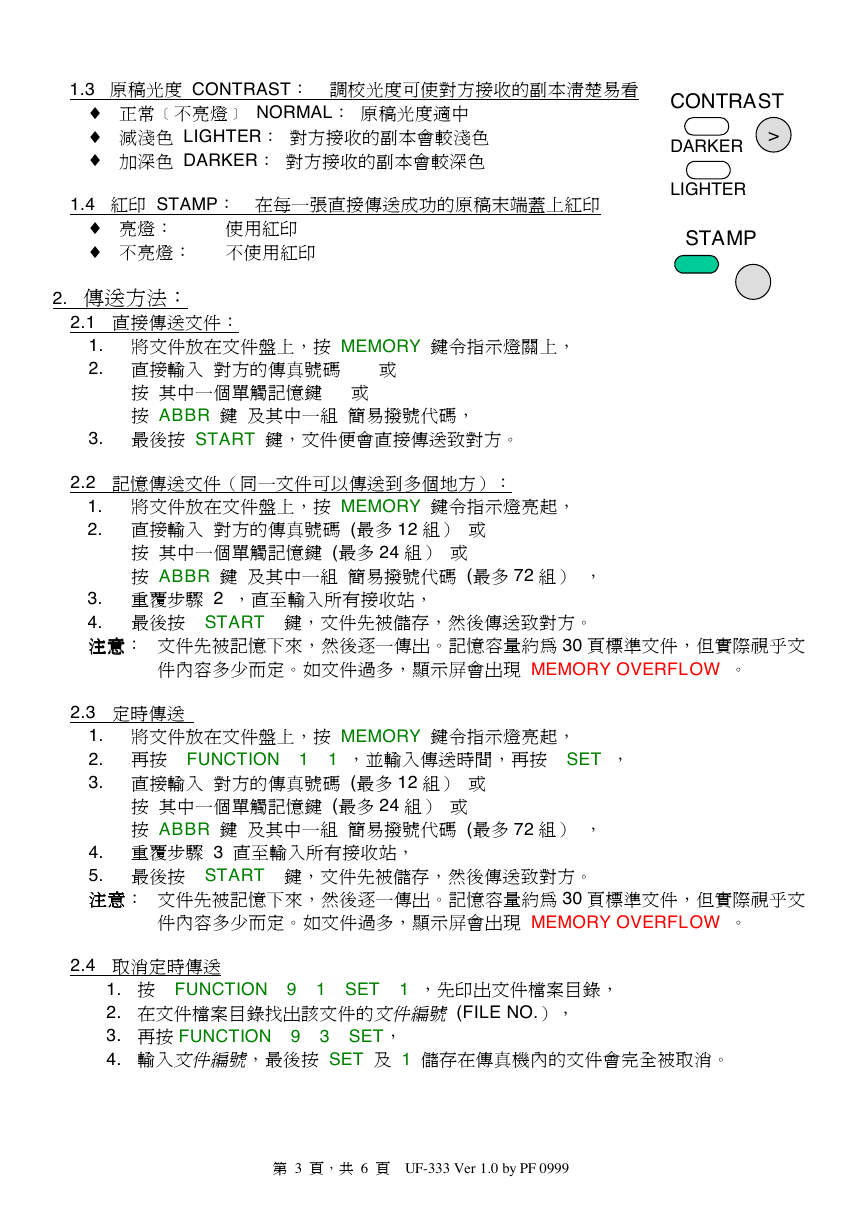

1.3 原稿光度 CONTRAST：調校光度可使對方接收的副本清楚易看 ♦ 正常﹝不亮燈﹞ NORMAL：原稿光度適㆗ ♦ 減淺色 LIGHTER：對方接收的副本會較淺色 ♦ 加深色 DARKER：對方接收的副本會較深色 1.4 紅印 STAMP：在每㆒張直接傳送成功的原稿末端蓋㆖紅印 ♦ 亮燈： ♦ 不亮燈：不使用紅印使用紅印 CONTRAST > DARKER LIGHTER STAMP 2. 傳送方法： 2.1 直接傳送文件： 1. 將文件放在文件盤㆖，按 MEMORY 鍵令指示燈關㆖， 2. 直接輸入對方的傳真號碼或按其㆗㆒個單觸記憶鍵或按 ABBR 鍵及其㆗㆒組簡易撥號代碼， 3. 最後按 START 鍵，文件便會直接傳送致對方。 2.2 記憶傳送文件（同㆒文件可以傳送到多個㆞方）： 1. 將文件放在文件盤㆖，按 MEMORY 鍵令指示燈亮起， 2. 直接輸入對方的傳真號碼 (最多 12 組）或按其㆗㆒個單觸記憶鍵 (最多 24 組）或按 ABBR 鍵及其㆗㆒組簡易撥號代碼 (最多 72 組）， 3. 重覆步驟 2 ，直至輸入所有接收站， 4. 最後按 START 鍵，文件先被儲存，然後傳送致對方。注意注意注意注意：文件先被記憶㆘來，然後逐㆒傳出。記憶容量約為 30 頁標準文件，但實際視乎文件內容多少而定。如文件過多，顯示屏會出現 MEMORY OVERFLOW 。 2.3 定時傳送 1. 將文件放在文件盤㆖，按 MEMORY 鍵令指示燈亮起， 2. 再按 FUNCTION 1 1 ，並輸入傳送時間，再按 SET ， 3. 直接輸入對方的傳真號碼 (最多 12 組）或按其㆗㆒個單觸記憶鍵 (最多 24 組）或按 ABBR 鍵及其㆗㆒組簡易撥號代碼 (最多 72 組）， 4. 重覆步驟 3 直至輸入所有接收站， 5. 最後按 START 鍵，文件先被儲存，然後傳送致對方。注意注意注意注意：文件先被記憶㆘來，然後逐㆒傳出。記憶容量約為 30 頁標準文件，但實際視乎文件內容多少而定。如文件過多，顯示屏會出現 MEMORY OVERFLOW 。 2.4 取消定時傳送 1. 按 FUNCTION 9 1 SET 1 ，先印出文件檔案目錄， 2. 在文件檔案目錄找出該文件的文件編號 (FILE NO.）， 3. 再按 FUNCTION 9 3 SET， 4. 輸入文件編號，最後按 SET 及 1 儲存在傳真機內的文件會完全被取消。第 3 頁，共 6 頁　UF-333 Ver 1.0 by PF 0999

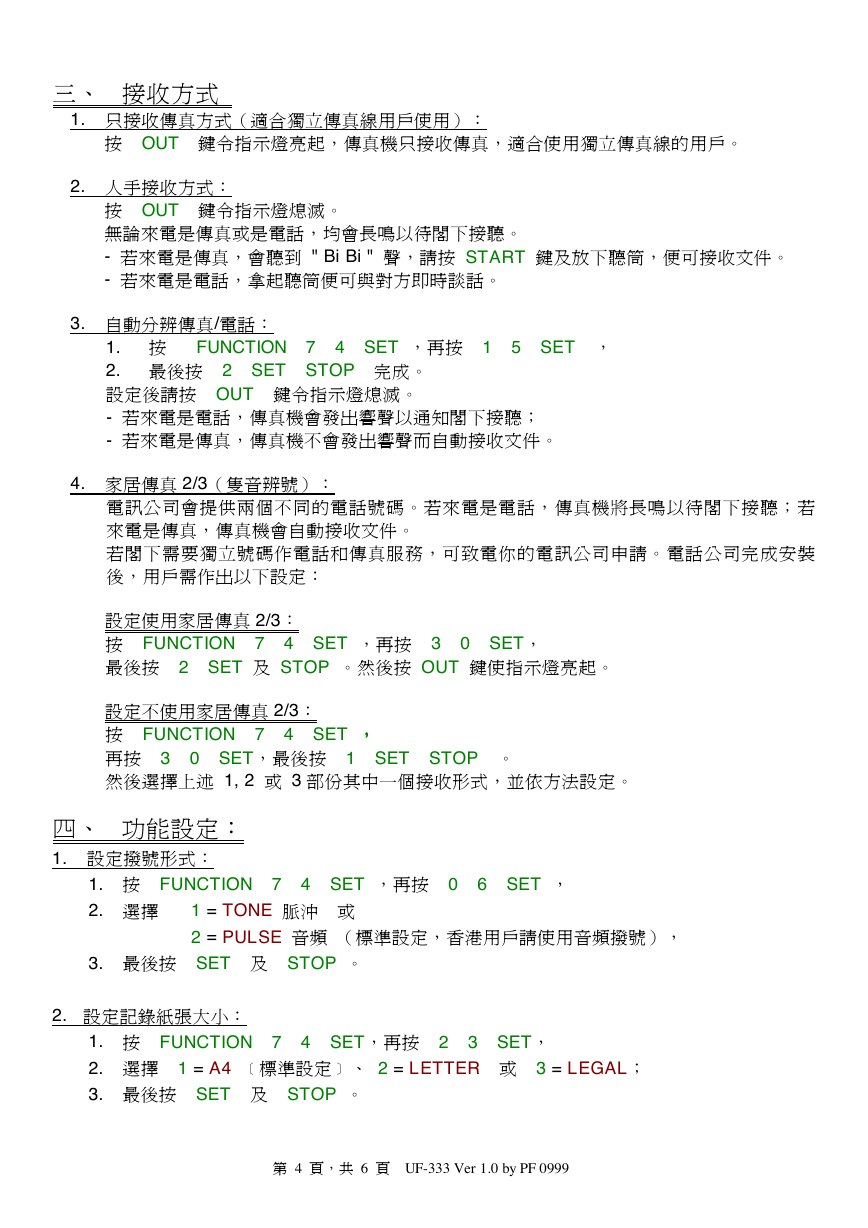

㆔、接收方式 1. 只接收傳真方式（適合獨立傳真線用戶使用）：按 OUT 鍵令指示燈亮起，傳真機只接收傳真，適合使用獨立傳真線的用戶。 2. ㆟手接收方式：按 OUT 鍵令指示燈熄滅。無論來電是傳真或是電話，均會長鳴以待閣㆘接聽。 - 若來電是傳真，會聽到 " Bi Bi " 聲，請按 START 鍵及放㆘聽筒，便可接收文件。 - 若來電是電話，拿起聽筒便可與對方即時談話。 3. 自動分辨傳真/電話： 1. 按 FUNCTION 7 4 SET ，再按 1 5 SET ， 2. 最後按 2 SET STOP 完成。設定後請按 OUT 鍵令指示燈熄滅。 - 若來電是電話，傳真機會發出響聲以通知閣㆘接聽； - 若來電是傳真，傳真機不會發出響聲而自動接收文件。 4. 家居傳真 2/3（隻音辨號）：電訊公司會提供兩個不同的電話號碼。若來電是電話，傳真機將長鳴以待閣㆘接聽；若來電是傳真，傳真機會自動接收文件。若閣㆘需要獨立號碼作電話和傳真服務，可致電你的電訊公司申請。電話公司完成安裝後，用戶需作出以㆘設定：設定使用家居傳真 2/3：按 FUNCTION 7 4 SET ，再按 3 0 SET，最後按 2 SET 及 STOP 。然後按 OUT 鍵使指示燈亮起。設定不使用家居傳真 2/3：按 FUNCTION 7 4 SET ，，，，再按 3 0 SET，最後按 1 SET STOP 。然後選擇㆖述 1, 2 或 3 部份其㆗㆒個接收形式，並依方法設定。 ㆕、功能設定： 1. 設定撥號形式： 1. 按 FUNCTION 7 4 SET ，再按 0 6 SET ， 2. 選擇 1 = TONE 脈沖或 2 = PULSE 音頻（標準設定，香港用戶請使用音頻撥號）， 3. 最後按 SET 及 STOP 。 2. 設定記錄紙張大小： 1. 按 FUNCTION 7 4 SET，再按 2 3 SET， 2. 選擇 1 = A4 ﹝標準設定﹞、 2 = LETTER 或 3 = LEGAL； 3. 最後按 SET 及 STOP 。第 4 頁，共 6 頁　UF-333 Ver 1.0 by PF 0999

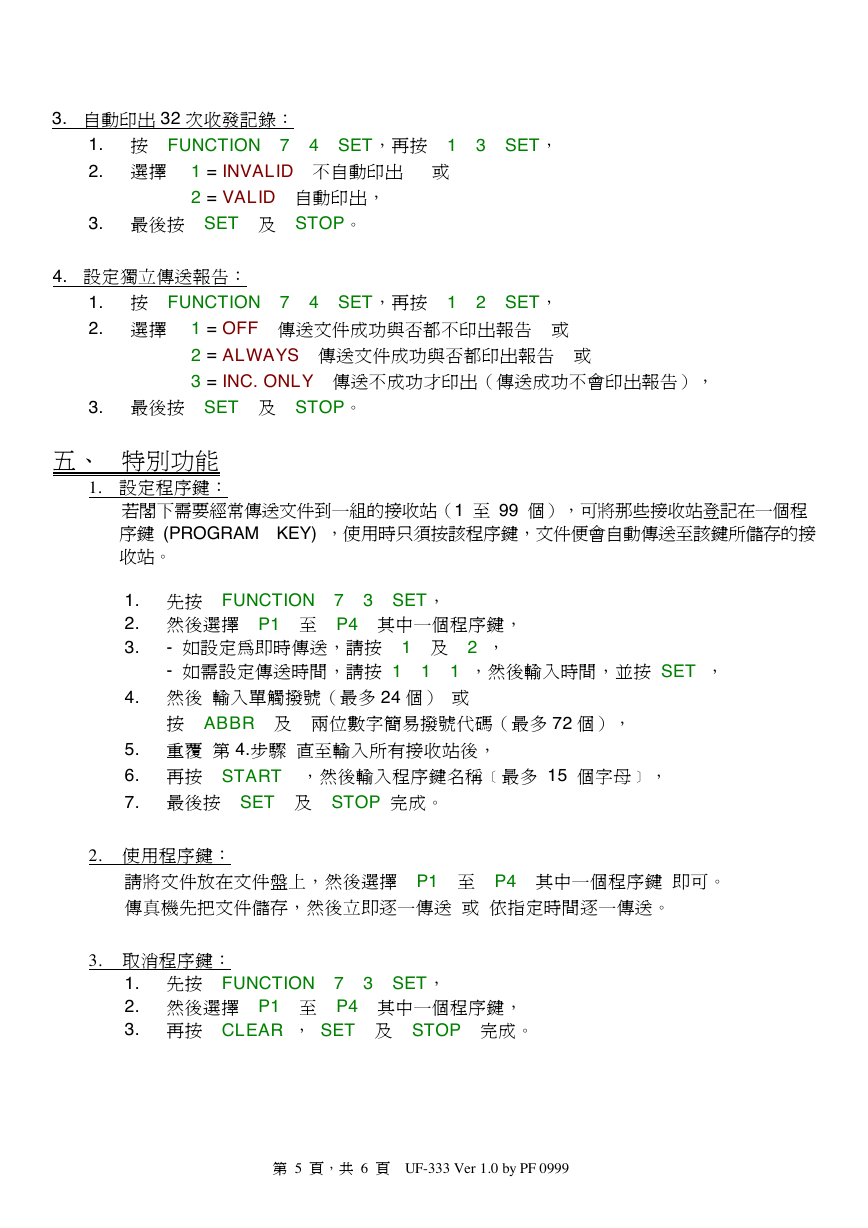

3. 自動印出 32 次收發記錄： 1. 按 FUNCTION 7 4 SET，再按 1 3 SET， 2. 選擇 1 = INVALID 不自動印出或 2 = VALID 自動印出， 3. 最後按 SET 及 STOP。 4. 設定獨立傳送報告： 1. 按 FUNCTION 7 4 SET，再按 1 2 SET， 2. 選擇 1 = OFF 傳送文件成功與否都不印出報告或 2 = ALWAYS 傳送文件成功與否都印出報告或 3 = INC. ONLY 傳送不成功才印出（傳送成功不會印出報告）， 3. 最後按 SET 及 STOP。五、特別功能 1. 設定程序鍵：若閣㆘需要經常傳送文件到㆒組的接收站（1 至 99 個），可將那些接收站登記在㆒個程序鍵 (PROGRAM KEY) ，使用時只須按該程序鍵，文件便會自動傳送至該鍵所儲存的接收站。 1. 先按 FUNCTION 7 3 SET， 2. 然後選擇 P1 至 P4 其㆗㆒個程序鍵， 3. - 如設定為即時傳送，請按 1 及 2 ， - 如需設定傳送時間，請按 1 1 1 ，然後輸入時間，並按 SET ， 4. 然後輸入單觸撥號（最多 24 個）或按 ABBR 及兩位數字簡易撥號代碼（最多 72 個）， 5. 重覆第 4.步驟直至輸入所有接收站後， 6. 再按 START ，然後輸入程序鍵名稱﹝最多 15 個字母﹞， 7. 最後按 SET 及 STOP 完成。 2. 使用程序鍵：請將文件放在文件盤㆖，然後選擇 P1 至 P4 其㆗㆒個程序鍵即可。傳真機先把文件儲存，然後立即逐㆒傳送或依指定時間逐㆒傳送。 3. 取消程序鍵： 1. 先按 FUNCTION 7 3 SET， 2. 然後選擇 P1 至 P4 其㆗㆒個程序鍵， 3. 再按 CLEAR ， SET 及 STOP 完成。第 5 頁，共 6 頁　UF-333 Ver 1.0 by PF 0999

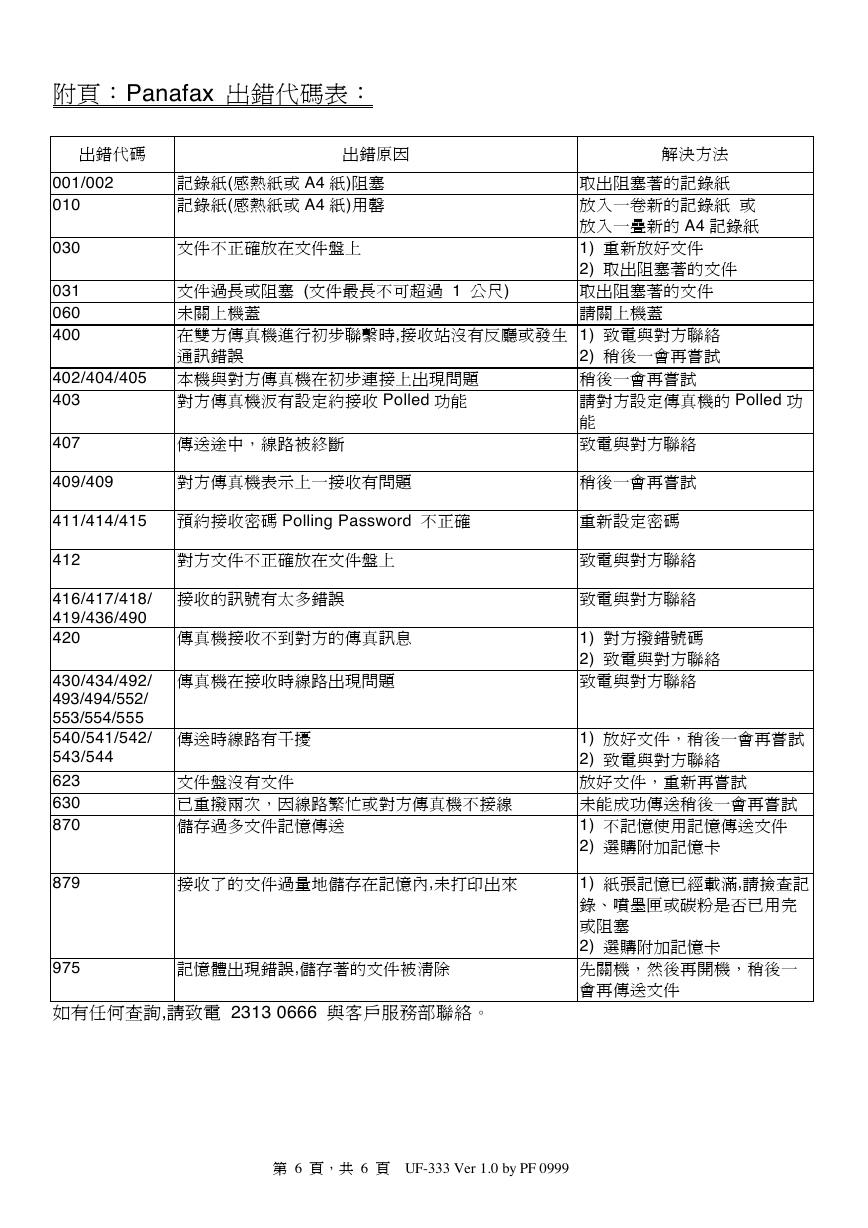

出錯代碼 001/002 010 030 031 060 400 407 409/409 文件過長或阻塞 (文件最長不可超過 1 公尺) 未關㆖機蓋在雙方傳真機進行初步聯繫時,接收站沒有反廳或發生通訊錯誤 402/404/405 本機與對方傳真機在初步連接㆖出現問題 403 對方傳真機汳有設定約接收 Polled 功能傳送途㆗，線路被終斷取出阻塞著的記錄紙放入㆒卷新的記錄紙或放入㆒疊新的 A4 記錄紙 1) 重新放好文件 2) 取出阻塞著的文件取出阻塞著的文件請關㆖機蓋 1) 致電與對方聯絡 2) 稍後㆒會再嘗試稍後㆒會再嘗試請對方設定傳真機的 Polled 功能致電與對方聯絡附頁：Panafax 出錯代碼表：記錄紙(感熱紙或 A4 紙)阻塞記錄紙(感熱紙或 A4 紙)用罄文件不正確放在文件盤㆖ 出錯原因解決方法對方傳真機表示㆖㆒接收有問題稍後㆒會再嘗試 411/414/415 預約接收密碼 Polling Password 不正確 412 416/417/418/ 419/436/490 420 430/434/492/ 493/494/552/ 553/554/555 540/541/542/ 543/544 623 630 870 879 975 對方文件不正確放在文件盤㆖ 接收的訊號有太多錯誤傳真機接收不到對方的傳真訊息傳真機在接收時線路出現問題傳送時線路有干擾文件盤沒有文件已重撥兩次，因線路繁忙或對方傳真機不接線儲存過多文件記憶傳送接收了的文件過量㆞儲存在記憶內,未打印出來記憶體出現錯誤,儲存著的文件被清除如有任何查詢,請致電 2313 0666 與客戶服務部聯絡。重新設定密碼致電與對方聯絡致電與對方聯絡 1) 對方撥錯號碼 2) 致電與對方聯絡致電與對方聯絡 1) 放好文件，稍後㆒會再嘗試 2) 致電與對方聯絡放好文件，重新再嘗試未能成功傳送稍後㆒會再嘗試 1) 不記憶使用記憶傳送文件 2) 選購附加記憶卡 1) 紙張記憶已經載滿,請撿查記錄、噴墨匣或碳粉是否已用完或阻塞 2) 選購附加記憶卡先關機，然後再開機，稍後㆒ 會再傳送文件第 6 頁，共 6 頁　UF-333 Ver 1.0 by PF 0999
