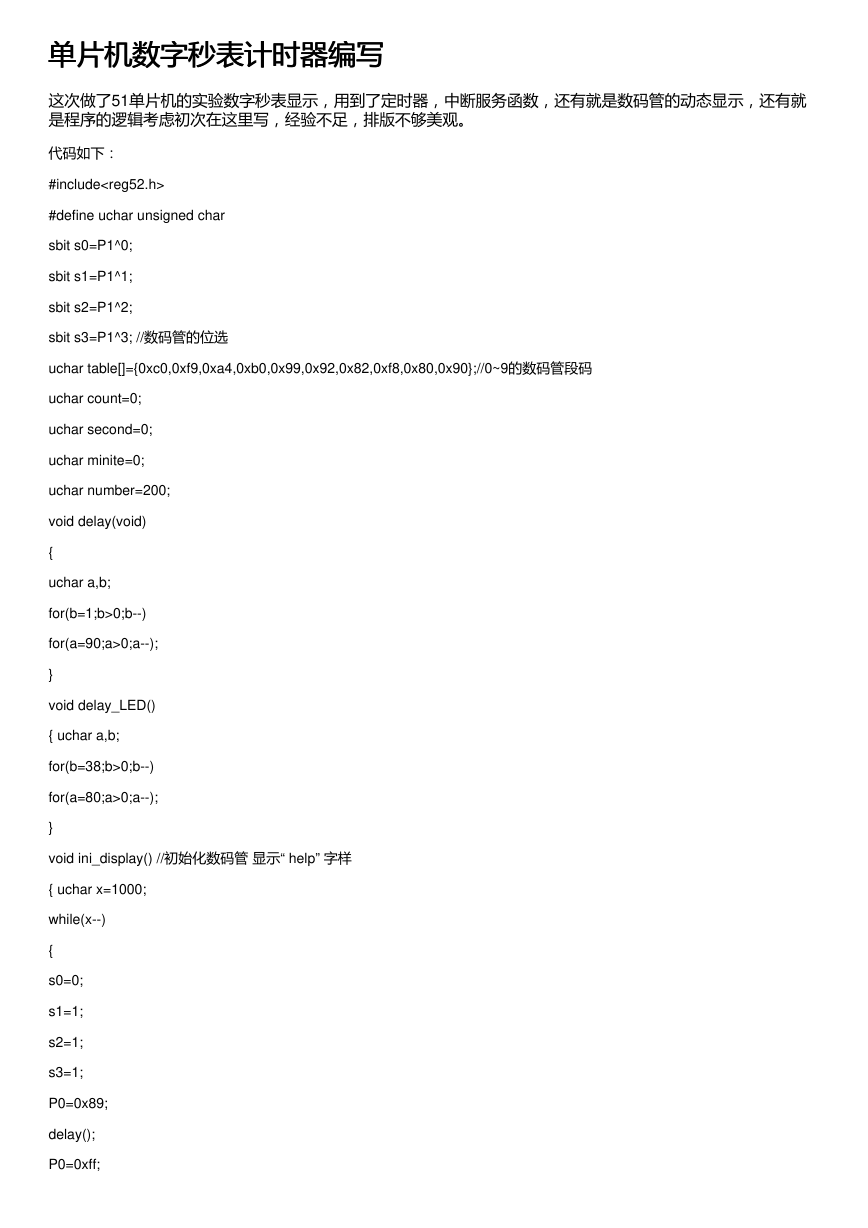

单片机数字秒表计时器编写 单片机数字秒表计时器编写 这次做了51单片机的实验数字秒表显示，用到了定时器，中断服务函数，还有就是数码管的动态显示，还有就 是程序的逻辑考虑初次在这里写，经验不足，排版不够美观。 代码如下： #include #define uchar unsigned char sbit s0=P1^0; sbit s1=P1^1; sbit s2=P1^2; sbit s3=P1^3; //数码管的位选 uchar table[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};//0~9的数码管段码 uchar count=0; uchar second=0; uchar minite=0; uchar number=200; void delay(void) { uchar a,b; for(b=1;b>0;b--) for(a=90;a>0;a--); } void delay_LED() { uchar a,b; for(b=38;b>0;b--) for(a=80;a>0;a--); } void ini_display() //初始化数码管 显示“ help” 字样 { uchar x=1000; while(x--) { s0=0; s1=1; s2=1; s3=1; P0=0x89; delay(); P0=0xff; 

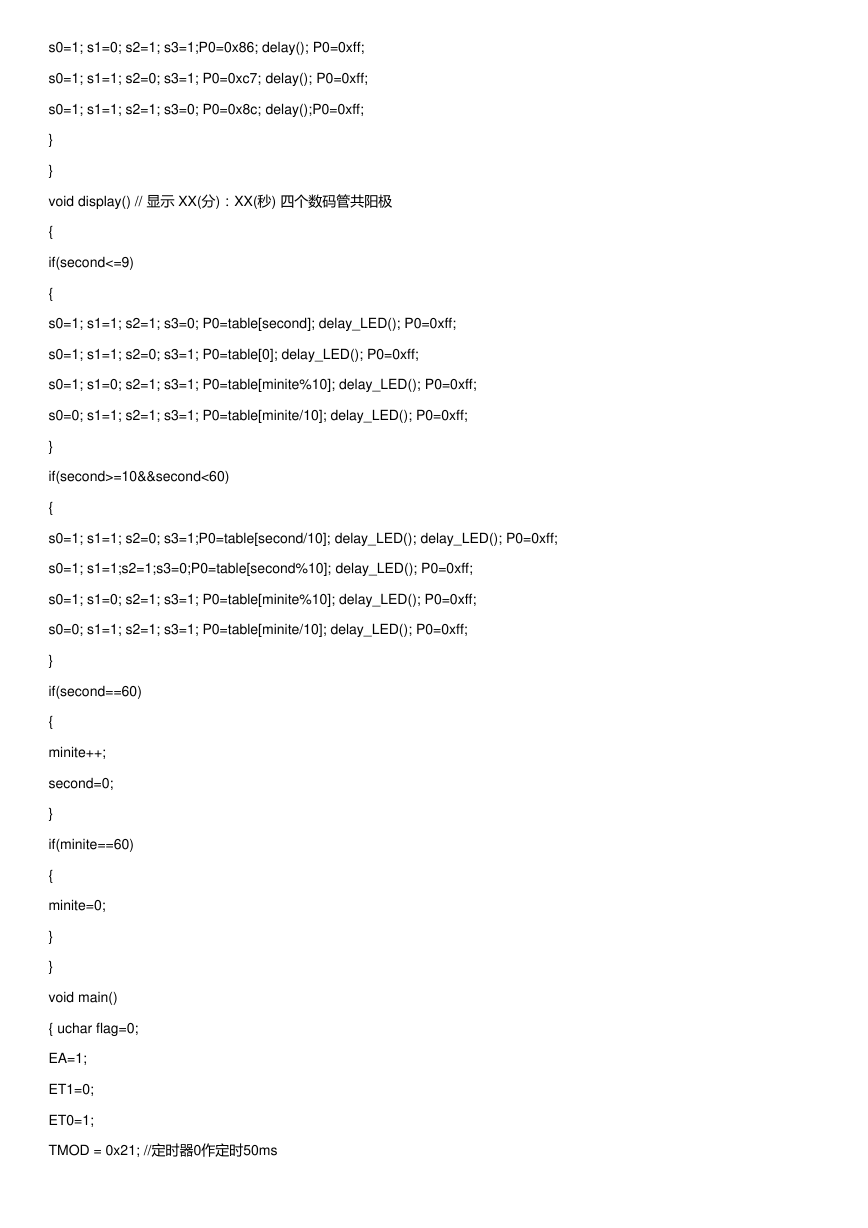

s0=1; s1=0; s2=1; s3=1;P0=0x86; delay(); P0=0xff; s0=1; s1=1; s2=0; s3=1; P0=0xc7; delay(); P0=0xff; s0=1; s1=1; s2=1; s3=0; P0=0x8c; delay();P0=0xff; } } void display() // 显示 XX(分)：XX(秒) 四个数码管共阳极 { if(second<=9) { s0=1; s1=1; s2=1; s3=0; P0=table[second]; delay_LED(); P0=0xff; s0=1; s1=1; s2=0; s3=1; P0=table[0]; delay_LED(); P0=0xff; s0=1; s1=0; s2=1; s3=1; P0=table[minite%10]; delay_LED(); P0=0xff; s0=0; s1=1; s2=1; s3=1; P0=table[minite/10]; delay_LED(); P0=0xff; } if(second>=10&&second<60) { s0=1; s1=1; s2=0; s3=1;P0=table[second/10]; delay_LED(); delay_LED(); P0=0xff; s0=1; s1=1;s2=1;s3=0;P0=table[second%10]; delay_LED(); P0=0xff; s0=1; s1=0; s2=1; s3=1; P0=table[minite%10]; delay_LED(); P0=0xff; s0=0; s1=1; s2=1; s3=1; P0=table[minite/10]; delay_LED(); P0=0xff; } if(second==60) { minite++; second=0; } if(minite==60) { minite=0; } } void main() { uchar flag=0; EA=1; ET1=0; ET0=1; TMOD = 0x21; //定时器0作定时50ms 

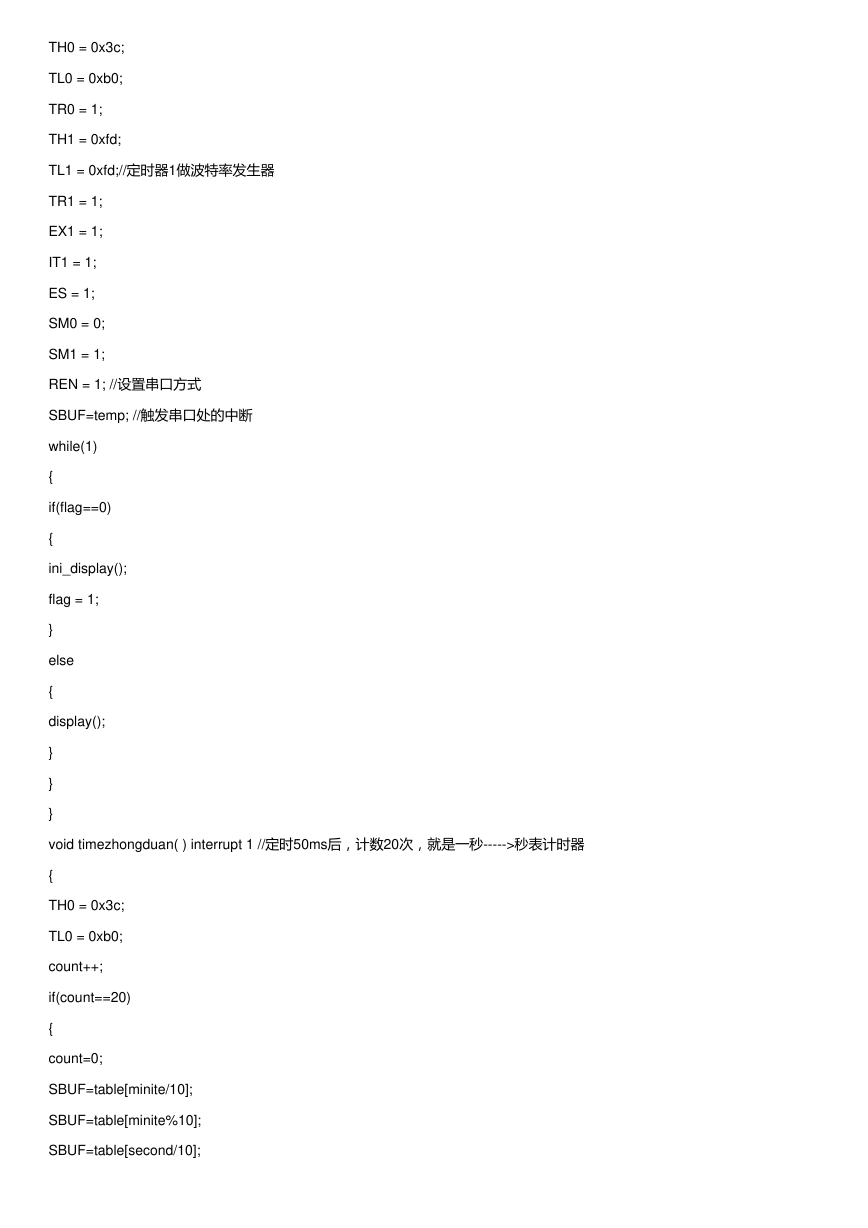

TH0 = 0x3c; TL0 = 0xb0; TR0 = 1; TH1 = 0xfd; TL1 = 0xfd;//定时器1做波特率发生器 TR1 = 1; EX1 = 1; IT1 = 1; ES = 1; SM0 = 0; SM1 = 1; REN = 1; //设置串口方式 SBUF=temp; //触发串口处的中断 while(1) { if(flag==0) { ini_display(); flag = 1; } else { display(); } } } void timezhongduan( ) interrupt 1 //定时50ms后，计数20次，就是一秒----->秒表计时器 { TH0 = 0x3c; TL0 = 0xb0; count++; if(count==20) { count=0; SBUF=table[minite/10]; SBUF=table[minite%10]; SBUF=table[second/10]; 

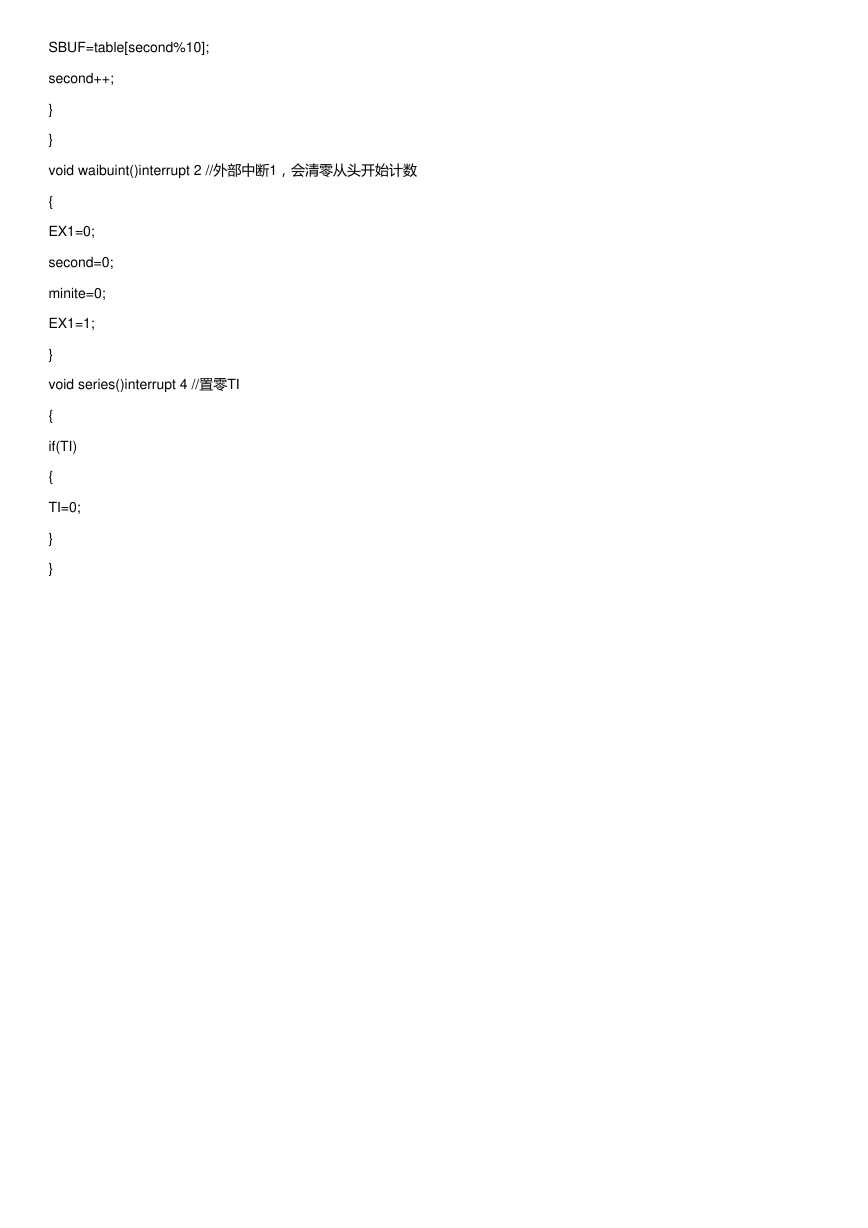

SBUF=table[second%10]; second++; } } void waibuint()interrupt 2 //外部中断1，会清零从头开始计数 { EX1=0; second=0; minite=0; EX1=1; } void series()interrupt 4 //置零TI { if(TI) { TI=0; } }
