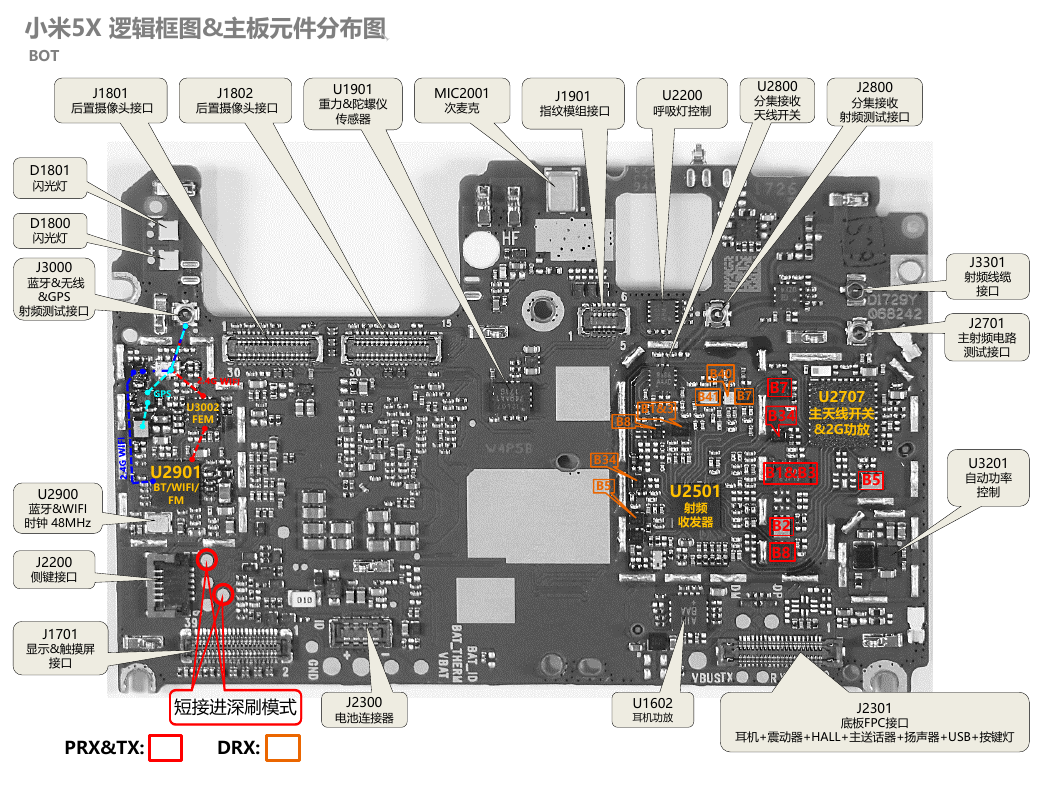

小米5X 逻辑框图&主板元件分布图J2200侧键接口J1901指纹模组接口J2800分集接收射频测试接口J3301射频线缆接口J2300电池连接器J2701主射频电路测试接口J2301底板FPC接口耳机+震动器+HALL+主送话器+扬声器+USB+按键灯J1701显示&触摸屏接口J1801后置摄像头接口MIC2001次麦克BOT短接进深刷模式B7B34B5B2B41B40PRX&TX:DRX:D1801闪光灯D1800闪光灯U1602耳机功放U2501射频收发器U2800分集接收天线开关U2707主天线开关&2G功放U2901BT/WIFI/FMJ3000蓝牙&无线&GPS射频测试接口U3002FEMB8B1&3B8B7U2900蓝牙&WIFI时钟48MHzB1&B3U2200呼吸灯控制U1901重力&陀螺仪传感器J1802后置摄像头接口B34B5U3201自动功率控制GPS1

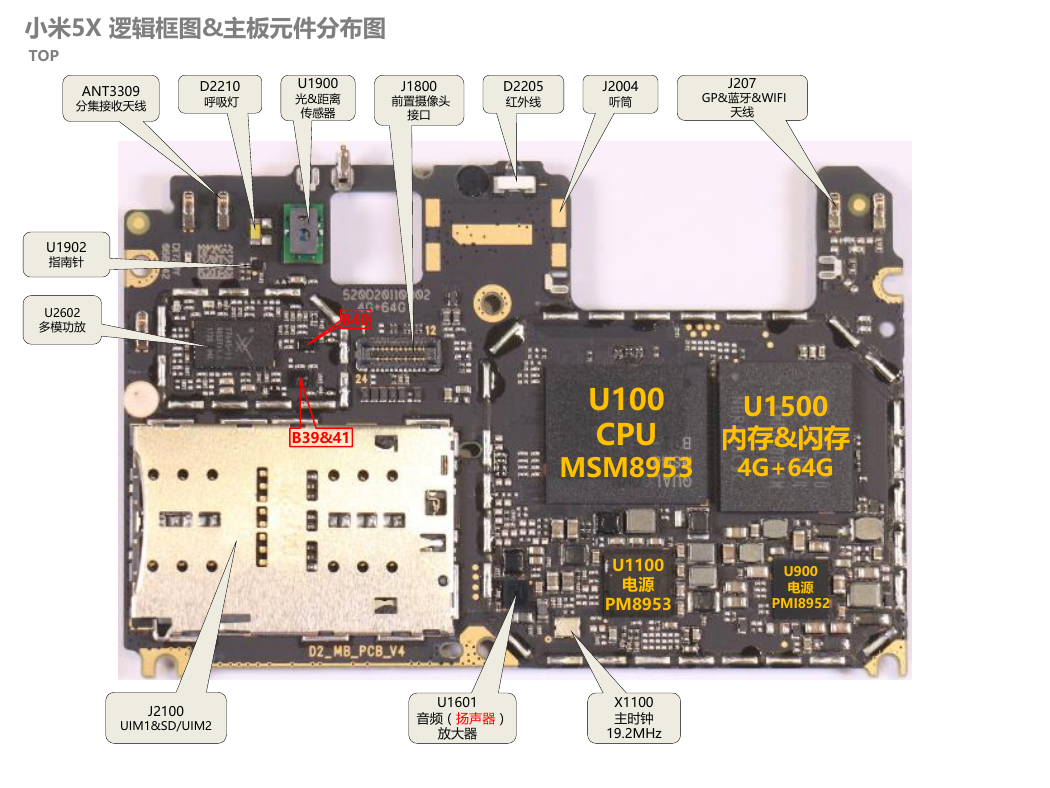

小米5X 逻辑框图&主板元件分布图D2205红外线D2210呼吸灯J2100UIM1&SD/UIM2J2004听筒TOPU100CPUMSM8953U1100电源PM8953U1500内存&闪存4G+64GU900电源PMI8952U1601音频（扬声器）放大器X1100主时钟19.2MHzJ1800前置摄像头接口U1900光&距离传感器J207GP&蓝牙&WIFI 天线ANT3309分集接收天线U2602多模功放B40B39&41U1902指南针

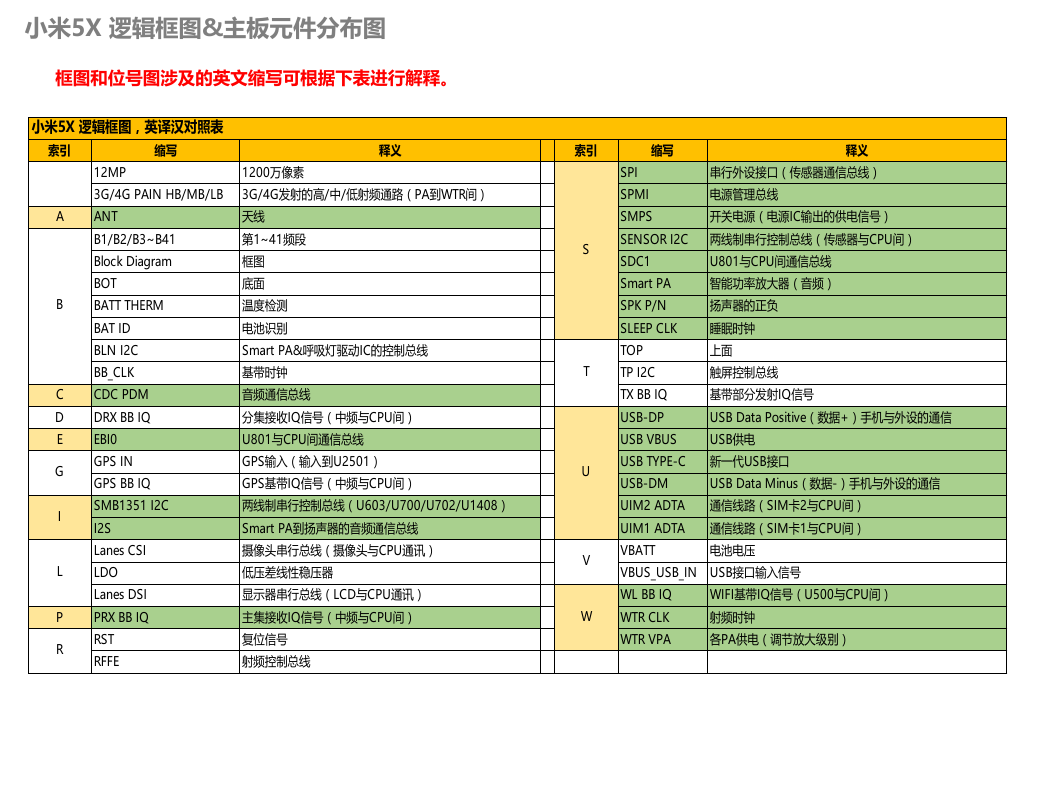

小米5X 逻辑框图&主板元件分布图框图和位号图涉及的英文缩写可根据下表进行解释。索引缩写释义索引缩写释义12MP1200万像素SPI串行外设接口（传感器通信总线）3G/4G PAIN HB/MB/LB3G/4G发射的高/中/低射频通路（PA到WTR间）SPMI电源管理总线AANT天线SMPS开关电源（电源IC输出的供电信号）B1/B2/B3~B41第1~41频段SENSOR I2C两线制串行控制总线（传感器与CPU间）Block Diagram框图SDC1U801与CPU间通信总线BOT底面Smart PA智能功率放大器（音频）BATT THERM温度检测SPK P/N扬声器的正负BAT ID电池识别SLEEP CLK睡眠时钟BLN I2CSmart PA&呼吸灯驱动IC的控制总线TOP上面BB_CLK基带时钟TP I2C触屏控制总线CCDC PDM音频通信总线TX BB IQ基带部分发射IQ信号DDRX BB IQ分集接收IQ信号（中频与CPU间）USB-DPUSB Data Positive（数据+）手机与外设的通信EEBI0U801与CPU间通信总线USB VBUSUSB供电GPS INGPS输入（输入到U2501）USB TYPE-C新一代USB接口GPS BB IQGPS基带IQ信号（中频与CPU间）USB-DMUSB Data Minus（数据-）手机与外设的通信SMB1351 I2C两线制串行控制总线（U603/U700/U702/U1408）UIM2 ADTA通信线路（SIM卡2与CPU间）I2SSmart PA到扬声器的音频通信总线UIM1 ADTA通信线路（SIM卡1与CPU间）Lanes CSI摄像头串行总线（摄像头与CPU通讯）VBATT电池电压LDO低压差线性稳压器VBUS_USB_INUSB接口输入信号Lanes DSI显示器串行总线（LCD与CPU通讯）WL BB IQWIFI基带IQ信号（U500与CPU间）PPRX BB IQ主集接收IQ信号（中频与CPU间）WTR CLK射频时钟RST复位信号WTR VPA各PA供电（调节放大级别）RFFE射频控制总线LRWVGIBUS小米5X 逻辑框图，英译汉对照表T
