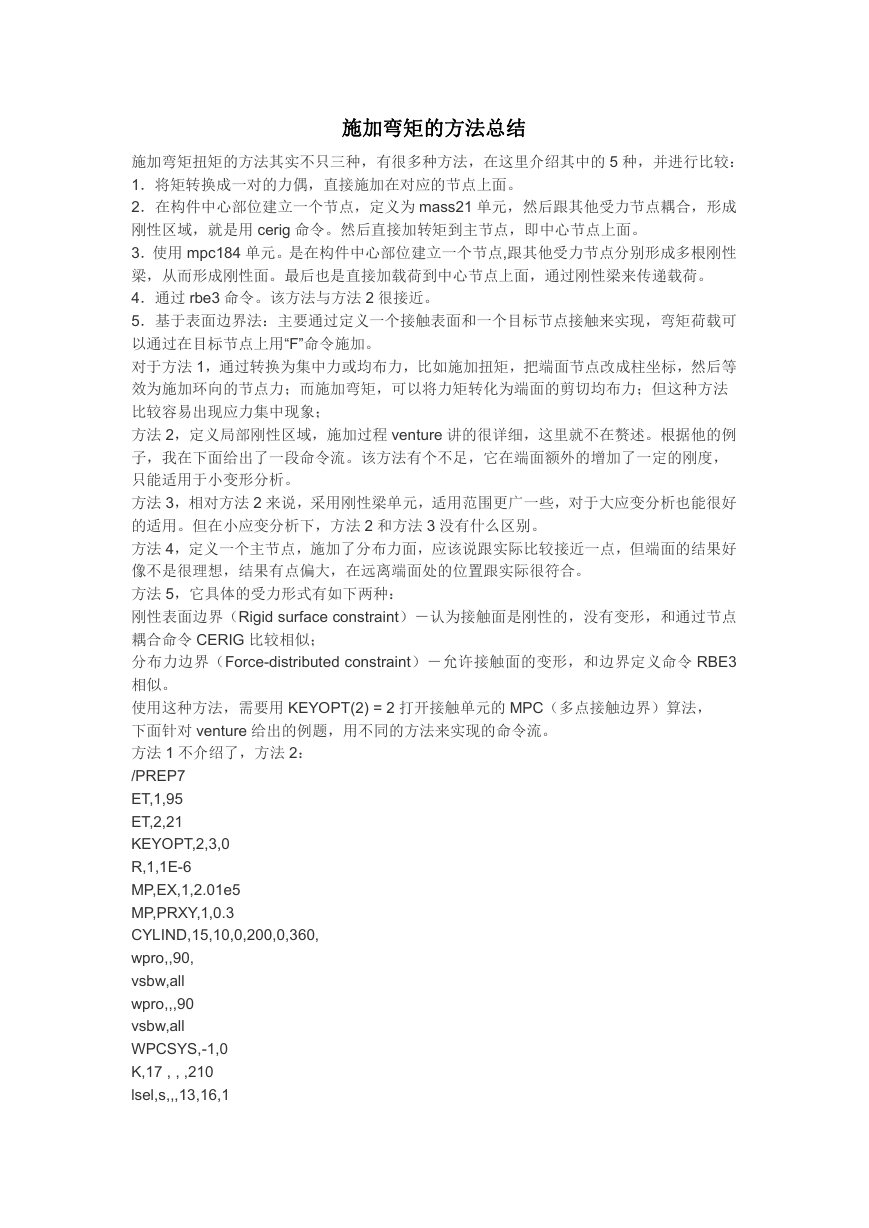

施加弯矩的方法总结 施加弯矩扭矩的方法其实不只三种,有很多种方法,在这里介绍其中的 5 种,并进行比较: 1.将矩转换成一对的力偶,直接施加在对应的节点上面。 2.在构件中心部位建立一个节点,定义为 mass21 单元,然后跟其他受力节点耦合,形成 刚性区域,就是用 cerig 命令。然后直接加转矩到主节点,即中心节点上面。 3.使用 mpc184 单元。是在构件中心部位建立一个节点,跟其他受力节点分别形成多根刚性 梁,从而形成刚性面。最后也是直接加载荷到中心节点上面,通过刚性梁来传递载荷。 4.通过 rbe3 命令。该方法与方法 2 很接近。 5.基于表面边界法:主要通过定义一个接触表面和一个目标节点接触来实现,弯矩荷载可 以通过在目标节点上用“F”命令施加。 对于方法 1,通过转换为集中力或均布力,比如施加扭矩,把端面节点改成柱坐标,然后等 效为施加环向的节点力;而施加弯矩,可以将力矩转化为端面的剪切均布力;但这种方法 比较容易出现应力集中现象; 方法 2,定义局部刚性区域,施加过程 venture 讲的很详细,这里就不在赘述。根据他的例 子,我在下面给出了一段命令流。该方法有个不足,它在端面额外的增加了一定的刚度, 只能适用于小变形分析。 方法 3,相对方法 2 来说,采用刚性梁单元,适用范围更广一些,对于大应变分析也能很好 的适用。但在小应变分析下,方法 2 和方法 3 没有什么区别。 方法 4,定义一个主节点,施加了分布力面,应该说跟实际比较接近一点,但端面的结果好 像不是很理想,结果有点偏大,在远离端面处的位置跟实际很符合。 方法 5,它具体的受力形式有如下两种: 刚性表面边界(Rigid surface constraint)-认为接触面是刚性的,没有变形,和通过节点 耦合命令 CERIG 比较相似; 分布力边界(Force-distributed constraint)-允许接触面的变形,和边界定义命令 RBE3 相似。 使用这种方法,需要用 KEYOPT(2) = 2 打开接触单元的 MPC(多点接触边界)算法, 下面针对 venture 给出的例题,用不同的方法来实现的命令流。 方法 1 不介绍了,方法 2: /PREP7 ET,1,95 ET,2,21 KEYOPT,2,3,0 R,1,1E-6 MP,EX,1,2.01e5 MP,PRXY,1,0.3 CYLIND,15,10,0,200,0,360, wpro,,90, vsbw,all wpro,,,90 vsbw,all WPCSYS,-1,0 K,17 , , ,210 lsel,s,,,13,16,1

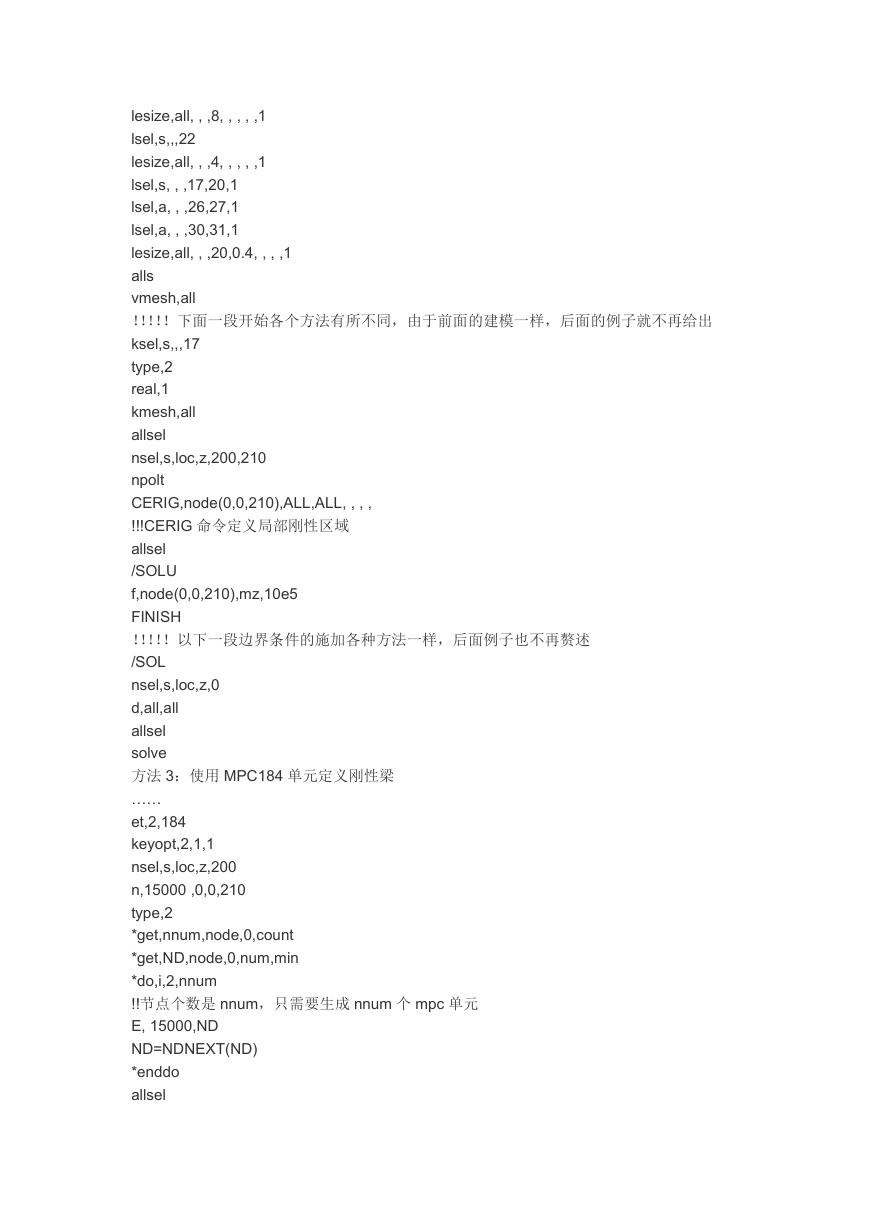

lesize,all, , ,8, , , , ,1 lsel,s,,,22 lesize,all, , ,4, , , , ,1 lsel,s, , ,17,20,1 lsel,a, , ,26,27,1 lsel,a, , ,30,31,1 lesize,all, , ,20,0.4, , , ,1 alls vmesh,all !!!!!下面一段开始各个方法有所不同,由于前面的建模一样,后面的例子就不再给出 ksel,s,,,17 type,2 real,1 kmesh,all allsel nsel,s,loc,z,200,210 npolt CERIG,node(0,0,210),ALL,ALL, , , , !!!CERIG 命令定义局部刚性区域 allsel /SOLU f,node(0,0,210),mz,10e5 FINISH !!!!!以下一段边界条件的施加各种方法一样,后面例子也不再赘述 /SOL nsel,s,loc,z,0 d,all,all allsel solve 方法 3:使用 MPC184 单元定义刚性梁 …… et,2,184 keyopt,2,1,1 nsel,s,loc,z,200 n,15000 ,0,0,210 type,2 *get,nnum,node,0,count *get,ND,node,0,num,min *do,i,2,nnum !!节点个数是 nnum,只需要生成 nnum 个 mpc 单元 E, 15000,ND ND=NDNEXT(ND) *enddo allsel

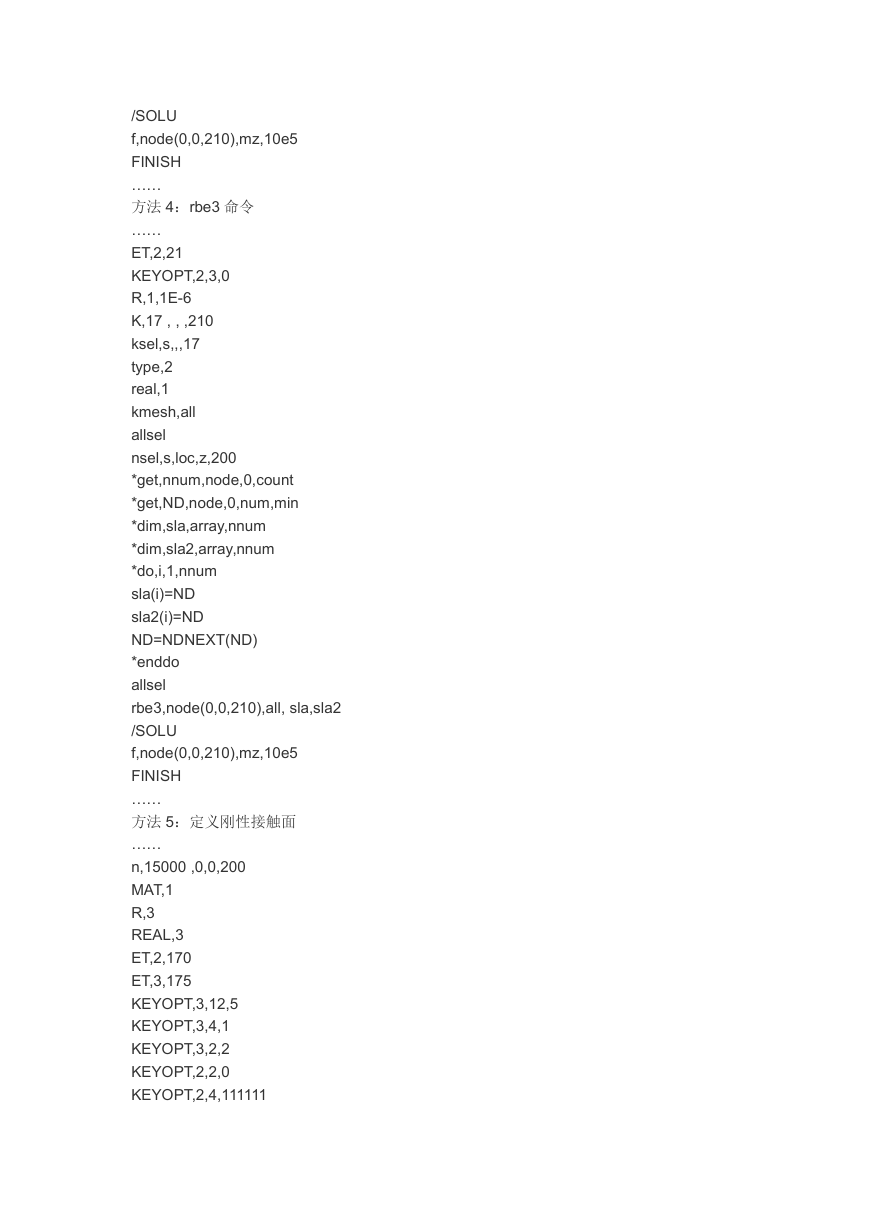

/SOLU f,node(0,0,210),mz,10e5 FINISH …… 方法 4:rbe3 命令 …… ET,2,21 KEYOPT,2,3,0 R,1,1E-6 K,17 , , ,210 ksel,s,,,17 type,2 real,1 kmesh,all allsel nsel,s,loc,z,200 *get,nnum,node,0,count *get,ND,node,0,num,min *dim,sla,array,nnum *dim,sla2,array,nnum *do,i,1,nnum sla(i)=ND sla2(i)=ND ND=NDNEXT(ND) *enddo allsel rbe3,node(0,0,210),all, sla,sla2 /SOLU f,node(0,0,210),mz,10e5 FINISH …… 方法 5:定义刚性接触面 …… n,15000 ,0,0,200 MAT,1 R,3 REAL,3 ET,2,170 ET,3,175 KEYOPT,3,12,5 KEYOPT,3,4,1 KEYOPT,3,2,2 KEYOPT,2,2,0 KEYOPT,2,4,111111

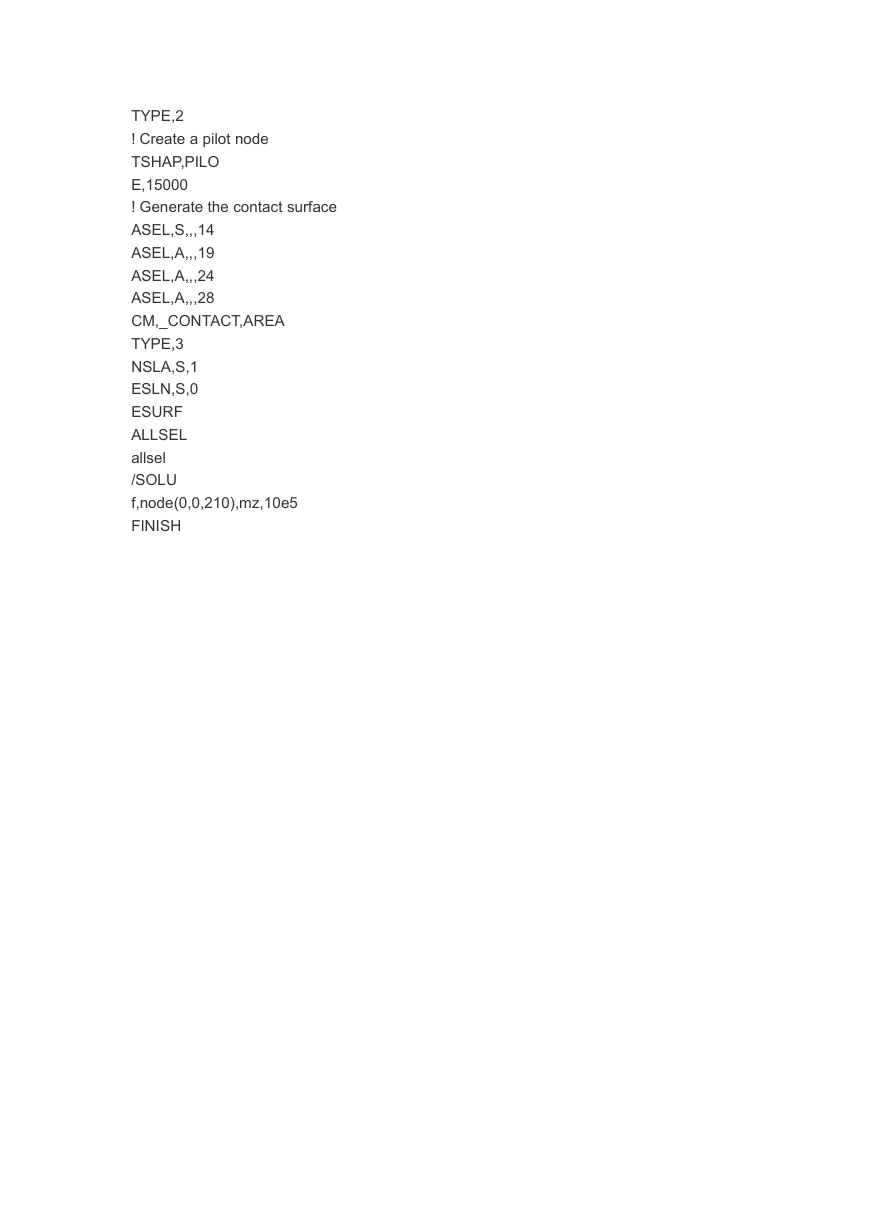

TYPE,2 ! Create a pilot node TSHAP,PILO E,15000 ! Generate the contact surface ASEL,S,,,14 ASEL,A,,,19 ASEL,A,,,24 ASEL,A,,,28 CM,_CONTACT,AREA TYPE,3 NSLA,S,1 ESLN,S,0 ESURF ALLSEL allsel /SOLU f,node(0,0,210),mz,10e5 FINISH
