    1.产品简介
    1.1.概述
    1.2.产品特性
    1.3.引脚介绍
    1.4.机械尺寸
    2.功能描述
    2.1.测试底板实物图
    2.2.本地语音指令控制LED灯
    2.3.本地语音识别后串口输出协议数据
    3.应用示例
    4.电气特性
    4.1.电气参数
    4.2.电流波形
    4.2.1.待机功耗
    4.2.2.唤醒识别功耗
    5.推荐回流焊温度
    6.附录A 文档修订记录

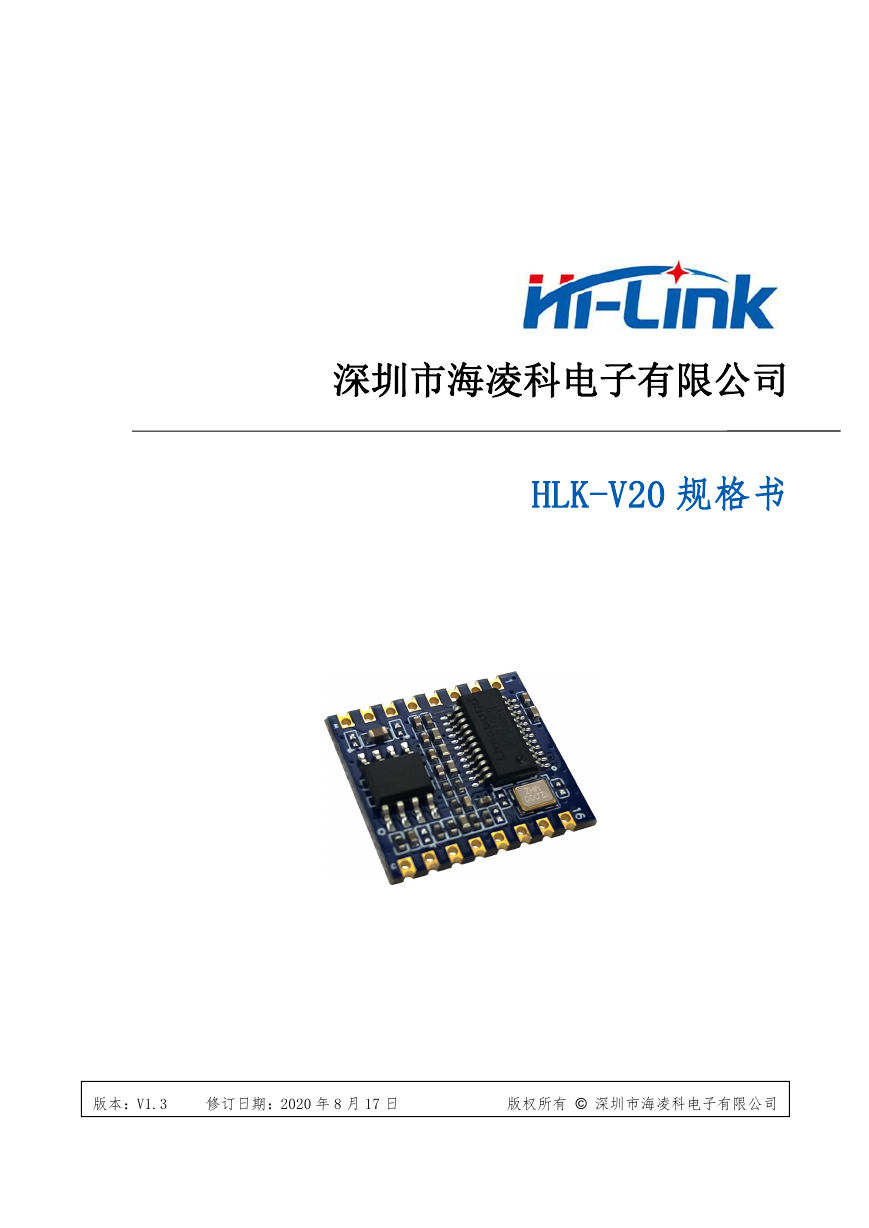

    深圳市海凌科电子有限公司 HLK-V20 规格书 版本：V1.3 修订日期：2020 年 8 月 17 日 版权所有 © 深圳市海凌科电子有限公司

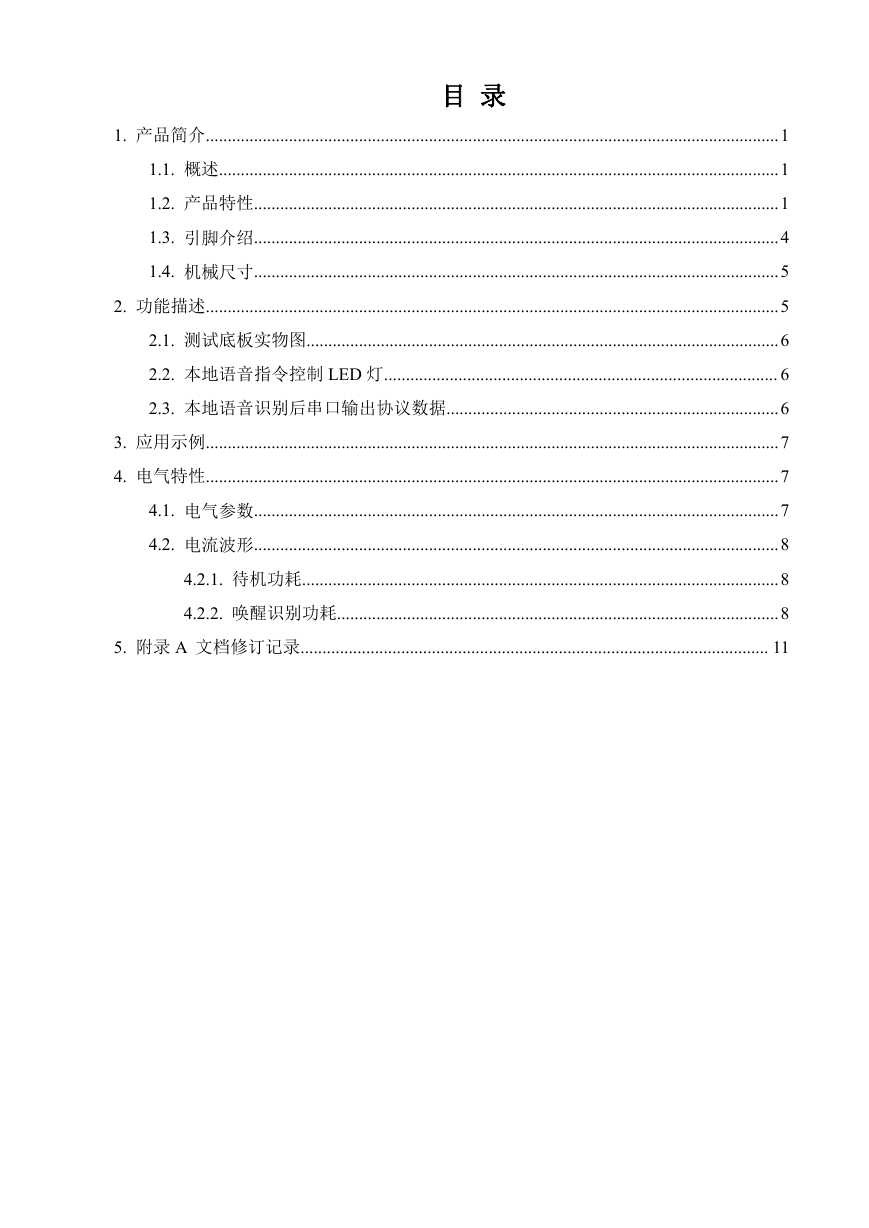

    目 录 1. 产品简介...................................................................................................................................1 1.1. 概述................................................................................................................................1 1.2. 产品特性........................................................................................................................1 1.3. 引脚介绍........................................................................................................................4 1.4. 机械尺寸........................................................................................................................5 2. 功能描述...................................................................................................................................5 2.1. 测试底板实物图............................................................................................................6 2.2. 本地语音指令控制 LED 灯.......................................................................................... 6 2.3. 本地语音识别后串口输出协议数据............................................................................6 3. 应用示例...................................................................................................................................7 4. 电气特性...................................................................................................................................7 4.1. 电气参数........................................................................................................................7 4.2. 电流波形........................................................................................................................8 4.2.1. 待机功耗.............................................................................................................8 4.2.2. 唤醒识别功耗.....................................................................................................8 5. 附录 A 文档修订记录........................................................................................................... 11

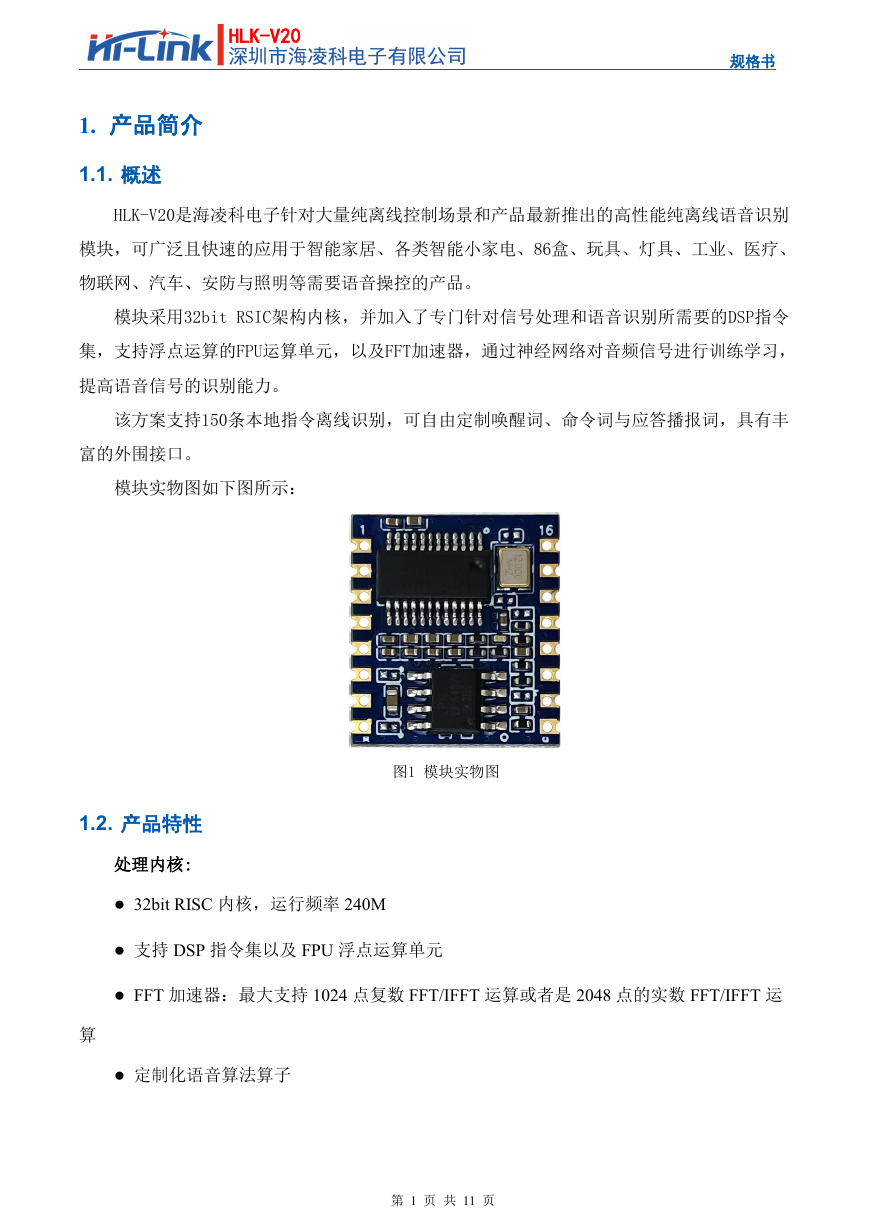

    HLK-V20 规格书 1. 产品简介 1.1. 概述 HLK-V20是海凌科电子针对大量纯离线控制场景和产品最新推出的高性能纯离线语音识别 模块，可广泛且快速的应用于智能家居、各类智能小家电、86盒、玩具、灯具、工业、医疗、 物联网、汽车、安防与照明等需要语音操控的产品。 模块采用32bit RSIC架构内核，并加入了专门针对信号处理和语音识别所需要的DSP指令 集，支持浮点运算的FPU运算单元，以及FFT加速器，通过神经网络对音频信号进行训练学习， 提高语音信号的识别能力。 该方案支持150条本地指令离线识别，可自由定制唤醒词、命令词与应答播报词，具有丰 富的外围接口。 模块实物图如下图所示： 图1 模块实物图 1.2. 产品特性 处理内核: ● 32bit RISC 内核，运行频率 240M ● 支持 DSP 指令集以及 FPU 浮点运算单元 ● FFT 加速器：最大支持 1024 点复数 FFT/IFFT 运算或者是 2048 点的实数 FFT/IFFT 运 算 ● 定制化语音算法算子 第 1 页 共 11 页

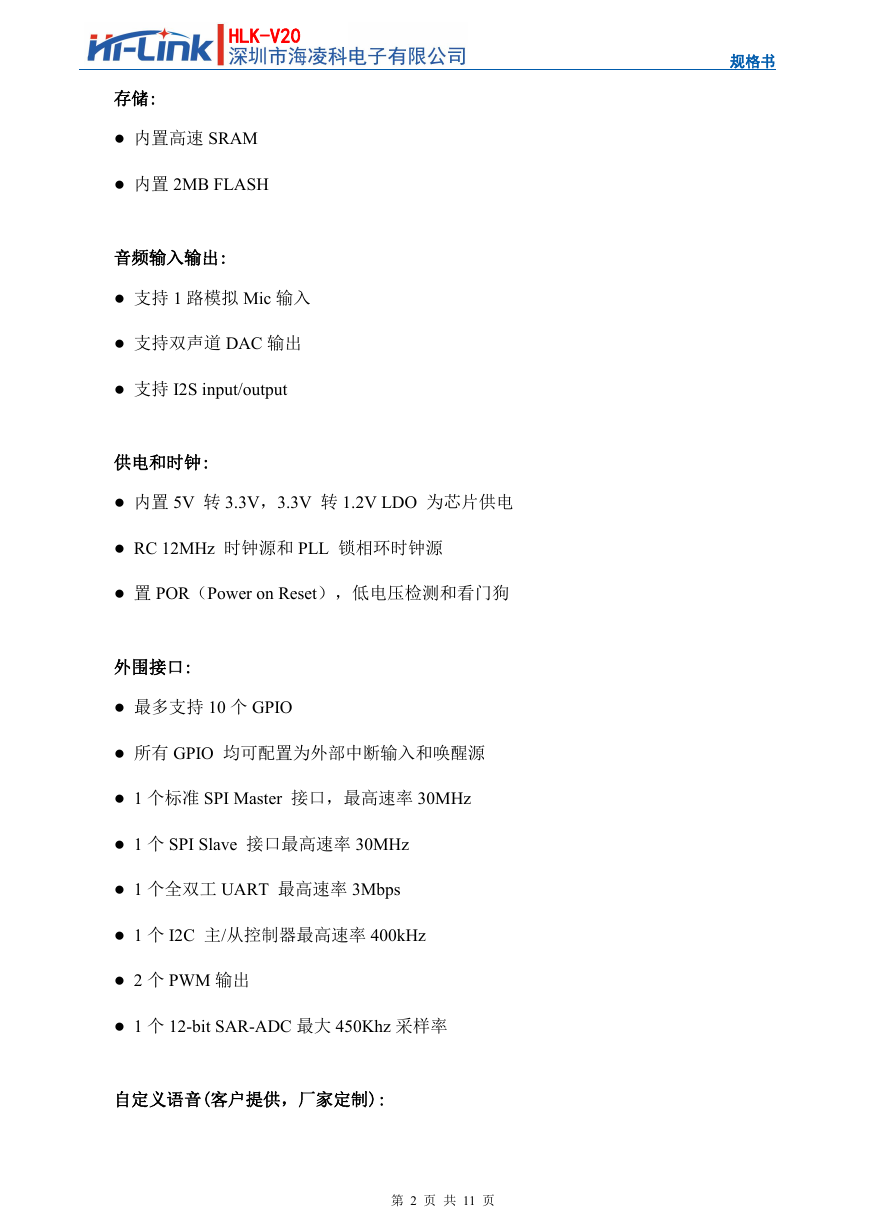

    规格书 HLK-V20 存储: ● 内置高速 SRAM ● 内置 2MB FLASH 音频输入输出: ● 支持 1 路模拟 Mic 输入 ● 支持双声道 DAC 输出 ● 支持 I2S input/output 供电和时钟: ● 内置 5V 转 3.3V，3.3V 转 1.2V LDO 为芯片供电 ● RC 12MHz 时钟源和 PLL 锁相环时钟源 ● 置 POR（Power on Reset），低电压检测和看门狗 外围接口: ● 最多支持 10 个 GPIO ● 所有 GPIO 均可配置为外部中断输入和唤醒源 ● 1 个标准 SPI Master 接口，最高速率 30MHz ● 1 个 SPI Slave 接口最高速率 30MHz ● 1 个全双工 UART 最高速率 3Mbps ● 1 个 I2C 主/从控制器最高速率 400kHz ● 2 个 PWM 输出 ● 1 个 12-bit SAR-ADC 最大 450Khz 采样率 自定义语音(客户提供，厂家定制): 第 2 页 共 11 页

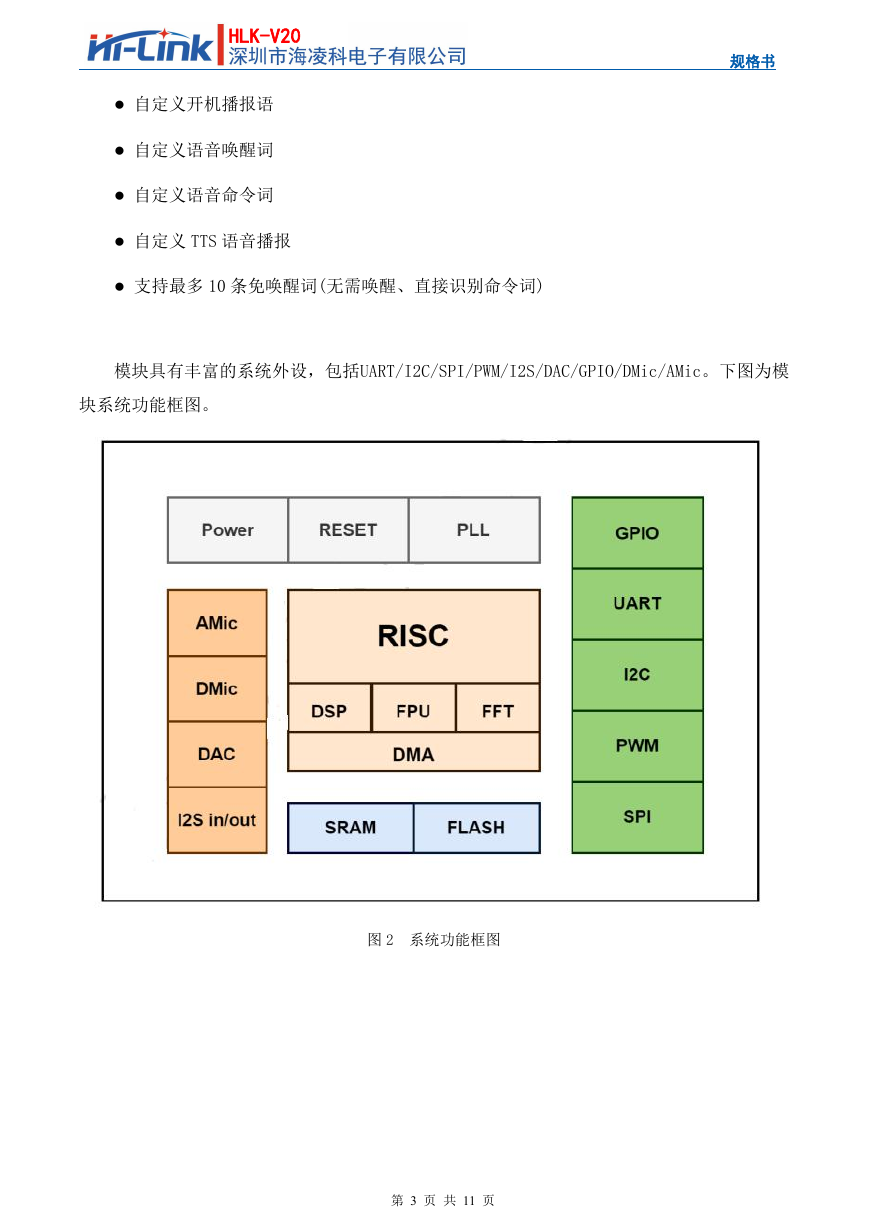

    HLK-V20 ● 自定义开机播报语 ● 自定义语音唤醒词 ● 自定义语音命令词 ● 自定义 TTS 语音播报 规格书 ● 支持最多 10 条免唤醒词(无需唤醒、直接识别命令词) 模块具有丰富的系统外设，包括UART/I2C/SPI/PWM/I2S/DAC/GPIO/DMic/AMic。下图为模 块系统功能框图。 图 2 系统功能框图 第 3 页 共 11 页

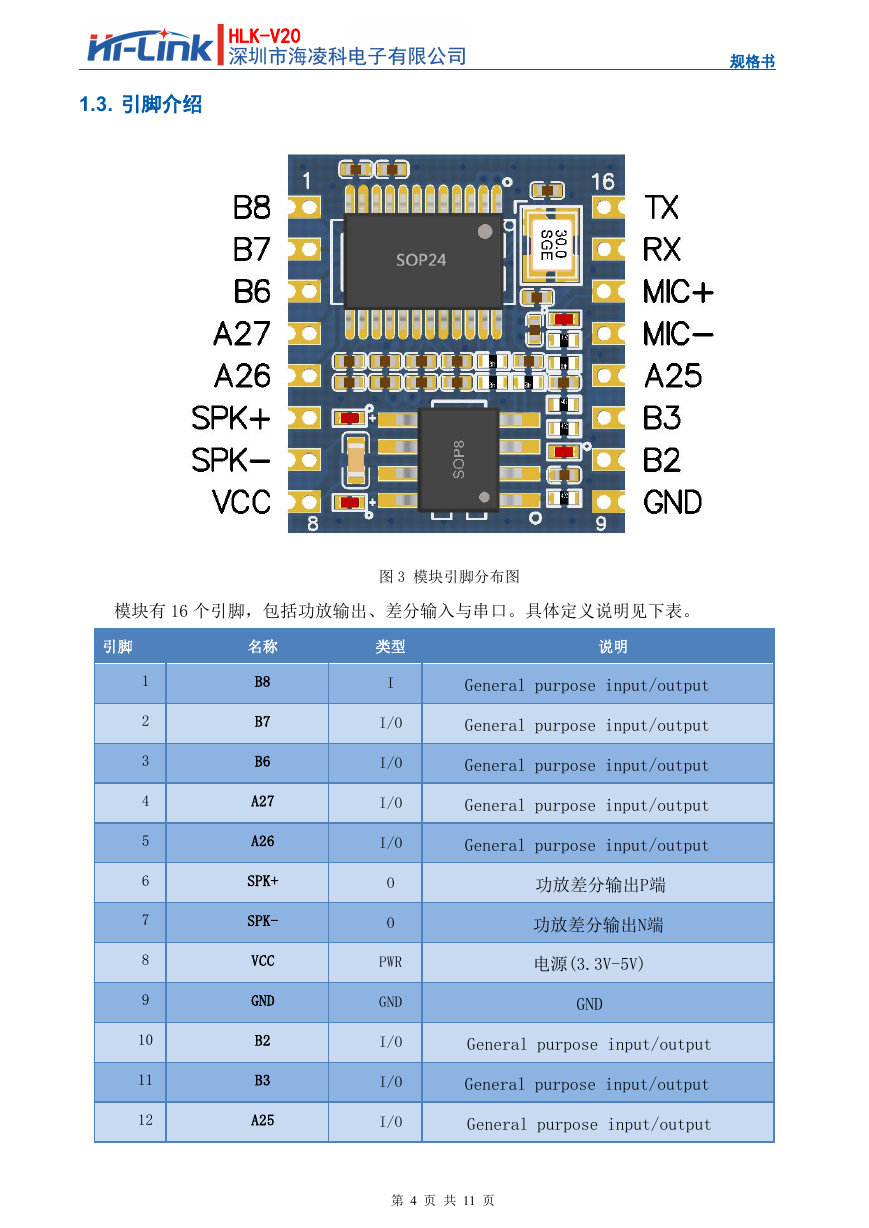

    HLK-V20 1.3. 引脚介绍 规格书 图 3 模块引脚分布图 模块有 16 个引脚，包括功放输出、差分输入与串口。具体定义说明见下表。 引脚 名称 类型 说明 1 2 3 4 5 6 7 8 9 10 11 12 B8 B7 B6 A27 A26 SPK+ SPK- VCC GND B2 B3 A25 I I/O I/O I/O I/O O O PWR GND I/O I/O I/O General purpose input/output General purpose input/output General purpose input/output General purpose input/output General purpose input/output 功放差分输出P端 功放差分输出N端 电源(3.3V-5V) GND General purpose input/output General purpose input/output General purpose input/output 第 4 页 共 11 页

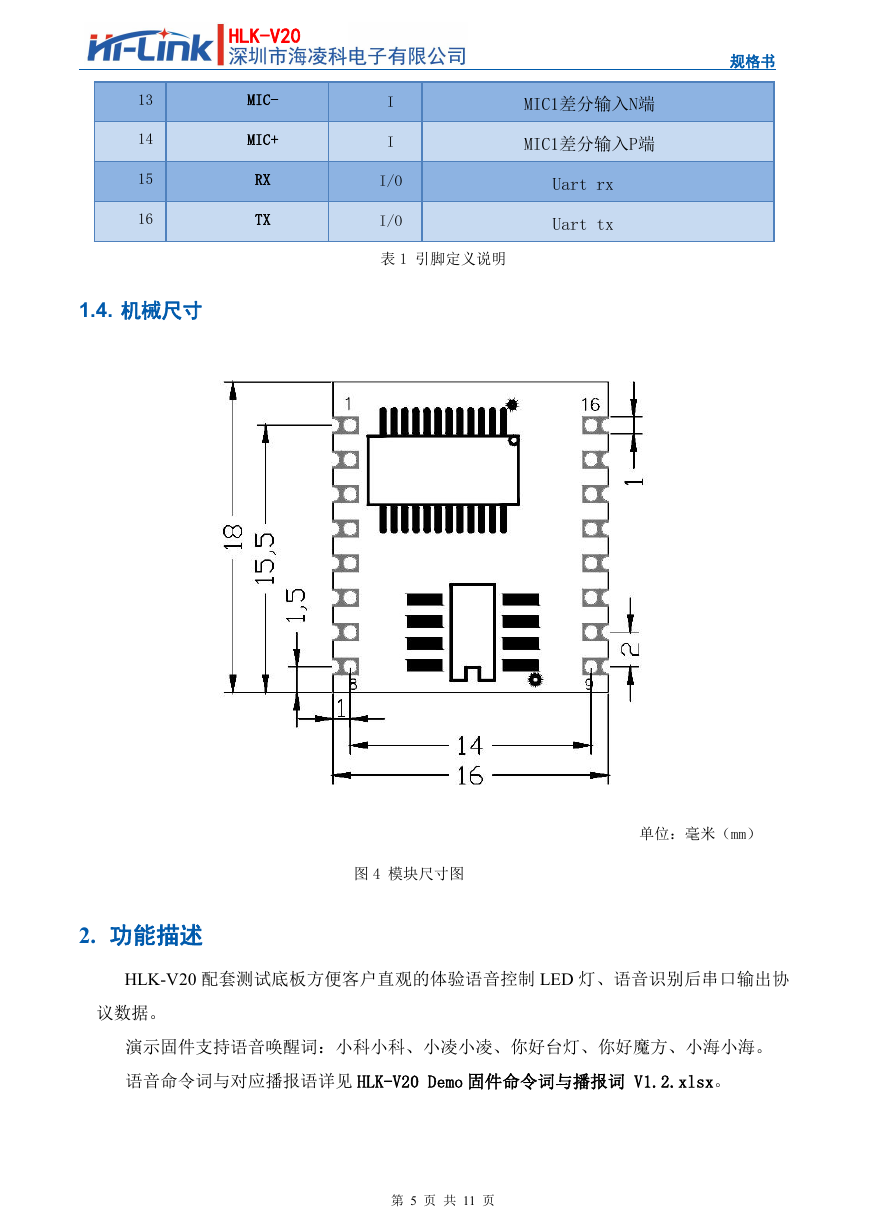

    HLK-V20 MIC- MIC+ RX TX 13 14 15 16 1.4. 机械尺寸 规格书 I I I/O I/O 表 1 引脚定义说明 MIC1差分输入N端 MIC1差分输入P端 Uart rx Uart tx 图 4 模块尺寸图 单位：毫米（mm） 2. 功能描述 HLK-V20 配套测试底板方便客户直观的体验语音控制 LED 灯、语音识别后串口输出协 议数据。 演示固件支持语音唤醒词：小科小科、小凌小凌、你好台灯、你好魔方、小海小海。 语音命令词与对应播报语详见 HLK-V20 Demo 固件命令词与播报词 V1.2.xlsx。 第 5 页 共 11 页

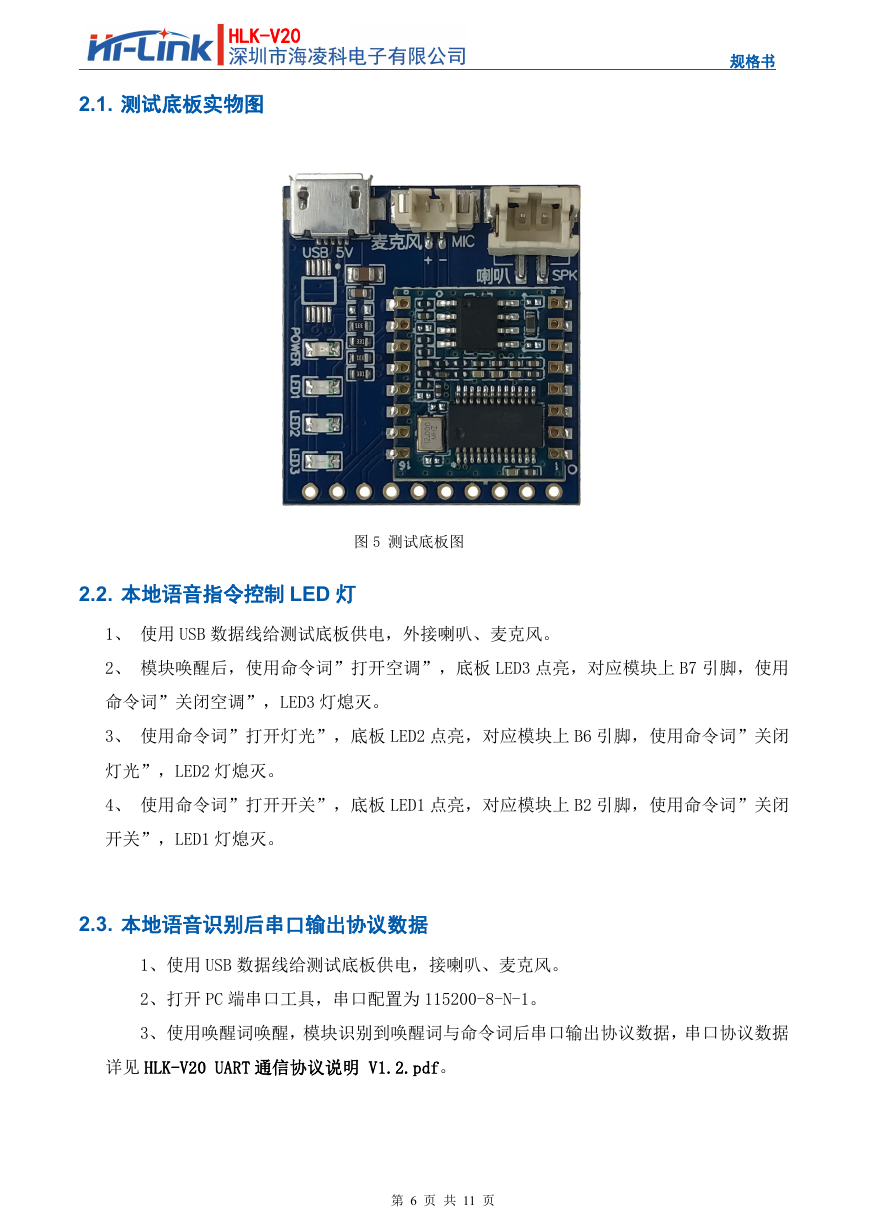

    HLK-V20 2.1. 测试底板实物图 规格书 图 5 测试底板图 2.2. 本地语音指令控制 LED 灯 1、 使用 USB 数据线给测试底板供电，外接喇叭、麦克风。 2、 模块唤醒后，使用命令词”打开空调”，底板 LED3 点亮，对应模块上 B7 引脚，使用 命令词”关闭空调”，LED3 灯熄灭。 3、 使用命令词”打开灯光”，底板 LED2 点亮，对应模块上 B6 引脚，使用命令词”关闭 灯光”，LED2 灯熄灭。 4、 使用命令词”打开开关”，底板 LED1 点亮，对应模块上 B2 引脚，使用命令词”关闭 开关”，LED1 灯熄灭。 2.3. 本地语音识别后串口输出协议数据 1、使用 USB 数据线给测试底板供电，接喇叭、麦克风。 2、打开 PC 端串口工具，串口配置为 115200-8-N-1。 3、使用唤醒词唤醒，模块识别到唤醒词与命令词后串口输出协议数据，串口协议数据 详见 HLK-V20 UART 通信协议说明 V1.2.pdf。 第 6 页 共 11 页
