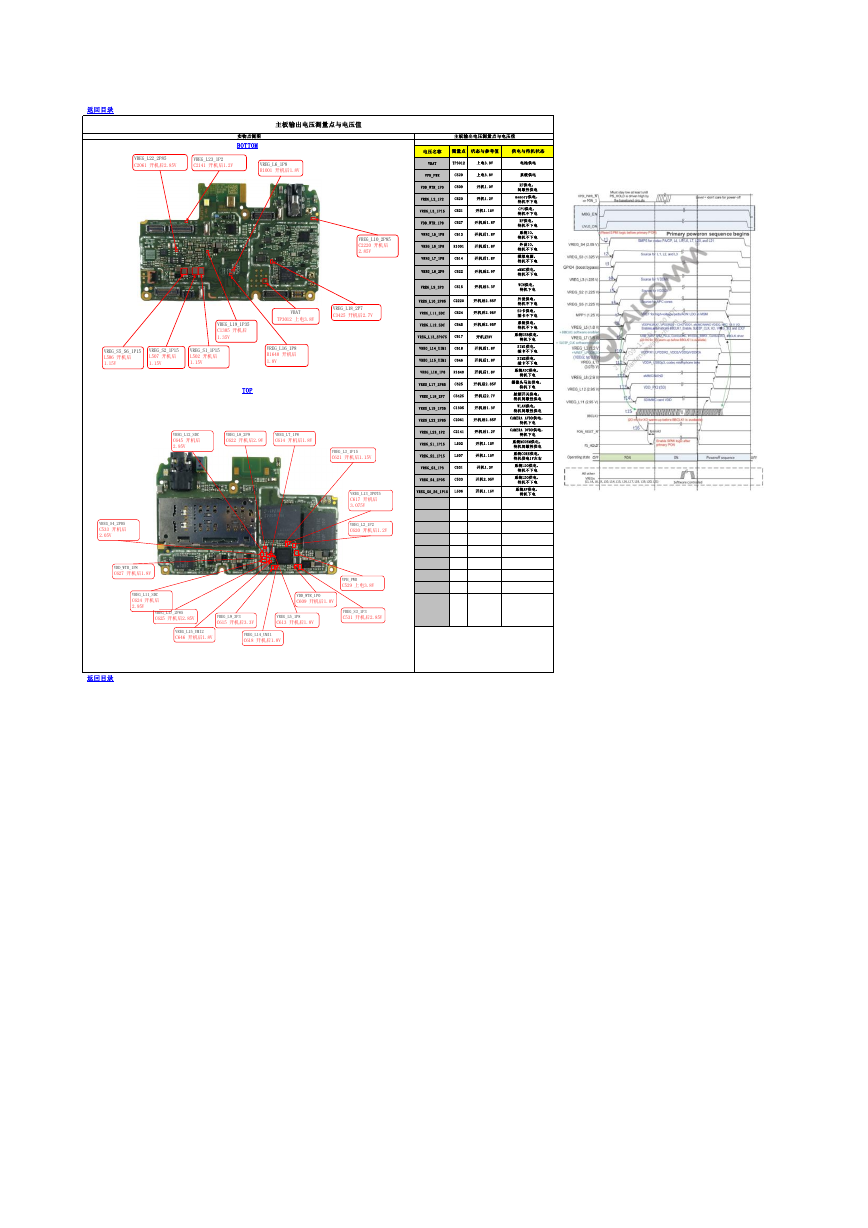

主板输出电压测量点与电压值 电压名称 测量点 状态与参考值 供电与待机状态 VBAT TP3012 上电3.8V 电池供电 VPH_PWR C529 上电3.8V 系统供电 VDD_WTR_1P0 C609 开机1.0V VREG_L2_1P2 C620 开机1.2V VREG_L3_1P15 C621 开机1.15V VDD_WTR_1P8 C627 开机后1.8V VREG_L5_1P8 C613 开机后1.8V VREG_L6_1P8 R1001 开机后1.8V VREG_L7_1P8 C614 开机后1.8V VREG_L8_2P9 C622 开机后2.9V VREG_L9_3P3 C615 开机后3.3V VREG_L10_2P85 C2220 开机后2.85V VREG_L11_SDC C624 开机后2.95V VREG_L12_SDC C645 开机后2.95V VREG_L13_3P075 C617 开机后3V VREG_L14_UIM1 C618 开机后1.8V VREG_L15_UIM1 C646 开机后1.8V VREG_L16_1P8 R1640 开机后1.8V VREG_L17_2P85 C625 开机后2.85V VREG_L18_2P7 C3425 开机后2.7V VREG_L19_1P35 C1305 开机后1.3V VREG_L22_2P85 C2061 开机后2.85V VREG_L23_1P2 C2141 开机后1.2V VREG_S1_1P15 L502 开机1.15V VREG_S2_1P15 L507 开机1.15V VREG_S3_1P3 C531 开机1.3V VREG_S4_2P05 C533 开机2.05V VREG_S5_S6_1P15 L506 开机1.15V RF供电， 间歇性供电 memory供电， 待机不下电 CPU供电， 待机不下电 RF供电， 待机不下电 系统IO， 待机不下电 外设IO， 待机不下电 模拟电源， 待机不下电 eMMC供电， 待机不下电 WCN供电， 待机下电 外设供电， 待机不下电 SD卡供电， 插卡不下电 系统供电， 待机不下电 系统USB供电， 待机下电 SIM1供电， 插卡不下电 SIM2供电， 插卡不下电 系统ADC供电， 待机下电 摄像头马达供电， 待机下电 射频开关供电， 待机间歇性供电 WLAN供电， 待机间歇性供电 CAMERA AVDD供电， 待机下电 CAMERA DVDD供电， 待机下电 系统MODEM供电， 待机间歇性供电 系统CORE供电， 待机供电1V左右 系统LDO供电， 待机不下电 系统LDO供电， 待机不下电 系统AP供电， 待机下电 返回目录 主板输出电压测量点与电压值 实物点测图 BOTTOM TOP 返回目录 VREG_L17_2P85C625 开机后2.85VVREG_L5_1P8C613 开机后1.8VVREG_L3_1P15C621 开机后1.15VVREG_L2_1P2C620 开机后1.2VVREG_L7_1P8C614 开机后1.8VVDD_WTR_1P8C627 开机后1.8VVREG_L8_2P9C622 开机后2.9VVREG_L9_3P3C615 开机后3.3VVREG_L11_SDCC624 开机后2.95VVREG_S3_1P3C531 开机后2.85VVREG_L12_SDCC645 开机后2.95VVREG_L13_3P075C617 开机后3.075VVREG_L14_UMI1C618 开机后1.8VVREG_L15_UMI2C646 开机后1.8VVREG_S4_2P05C533 开机后2.05VVPH_PWRC529 上电3.8VVDD_WTR_1P0C609 开机后1.0VVBAT TP3012 上电3.8VVREG_L19_1P35C1305 开机后1.35VVREG_S5_S6_1P15L506 开机后1.15VVREG_L16_1P8R1640 开机后1.8VVREG_L18_2P7C3425 开机后2.7VVREG_L22_2P85C2061 开机后2.85VVREG_L23_1P2C2141 开机后1.2VVREG_S1_1P15L502 开机后1.15VVREG_S2_1P15L507 开机后1.15VVREG_L10_2P85C2220 开机后2.85VVREG_L6_1P8R1001 开机后1.8V
