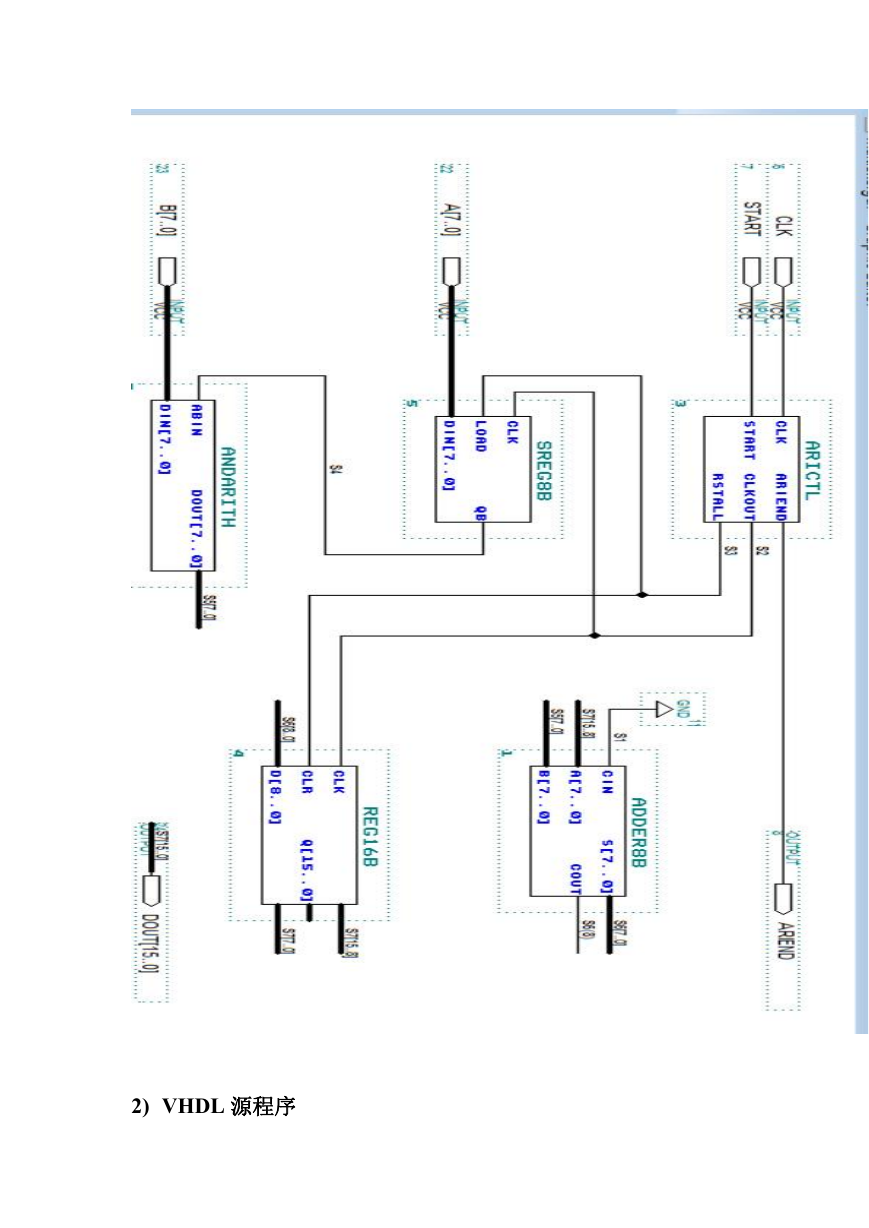

8 位乘法器的设计 1.实验目的 1) 学习 MAX+plus II 软件的基本使用方法。 2) 了解 VHDL 程序的基本逻辑电路的综合设计。 2.实验内容 设计并调试好一个 8 位乘法器,并用 MAX+plus II 实验开发 系统进行系统仿真。这里的设计思路是由 8 位加法器构成的以时 序逻辑方式设计的 8 位乘法器。乘法通过逐位相加原理来实现, 从被乘数的最低为开始,若为 1,则被乘数左移后与上一次和相 加;若为 0,左移后与全零相加,直至被乘数的最高位。 8 为 乘 法 器 有 乘 法 运 算 控 制 电 路 ARICTL 、8 位 右 移 寄 存 器 SREG8B、16 为锁存器 REG16B、选通与门 ANDARITH、和 8 位加法器的 ADDER8B 逻辑构成。 3.实验条件 1) 开发软件:MAX+plus II。 2) 实验设备:装有 VISTA 系统电脑一台。 4.实验设计 1) 系统的原理框图
2) VHDL 源程序

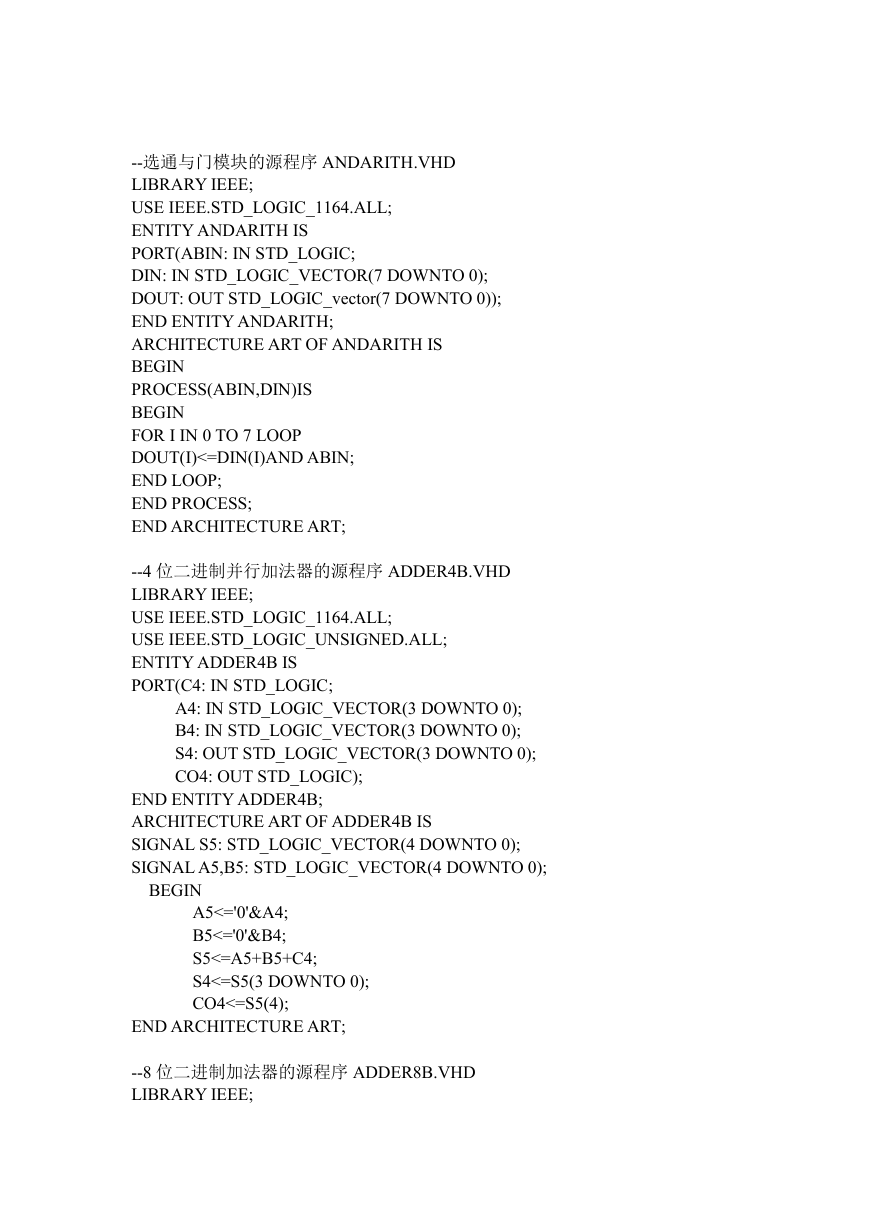

--选通与门模块的源程序 ANDARITH.VHD LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; ENTITY ANDARITH IS PORT(ABIN: IN STD_LOGIC; DIN: IN STD_LOGIC_VECTOR(7 DOWNTO 0); DOUT: OUT STD_LOGIC_vector(7 DOWNTO 0)); END ENTITY ANDARITH; ARCHITECTURE ART OF ANDARITH IS BEGIN PROCESS(ABIN,DIN)IS BEGIN FOR I IN 0 TO 7 LOOP DOUT(I)<=DIN(I)AND ABIN; END LOOP; END PROCESS; END ARCHITECTURE ART; --4 位二进制并行加法器的源程序 ADDER4B.VHD LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; USE IEEE.STD_LOGIC_UNSIGNED.ALL; ENTITY ADDER4B IS PORT(C4: IN STD_LOGIC; A4: IN STD_LOGIC_VECTOR(3 DOWNTO 0); B4: IN STD_LOGIC_VECTOR(3 DOWNTO 0); S4: OUT STD_LOGIC_VECTOR(3 DOWNTO 0); CO4: OUT STD_LOGIC); END ENTITY ADDER4B; ARCHITECTURE ART OF ADDER4B IS SIGNAL S5: STD_LOGIC_VECTOR(4 DOWNTO 0); SIGNAL A5,B5: STD_LOGIC_VECTOR(4 DOWNTO 0); BEGIN A5<='0'&A4; B5<='0'&B4; S5<=A5+B5+C4; S4<=S5(3 DOWNTO 0); CO4<=S5(4); END ARCHITECTURE ART; --8 位二进制加法器的源程序 ADDER8B.VHD LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL; USE IEEE.STD_LOGIC_UNSIGNED.ALL; ENTITY ADDER8B IS PORT(CIN: IN STD_LOGIC; A: IN STD_LOGIC_VECTOR(7 DOWNTO 0); B: IN STD_LOGIC_VECTOR(7 DOWNTO 0); S: OUT STD_LOGIC_VECTOR(7 DOWNTO 0); COUT: OUT STD_LOGIC); END ENTITY ADDER8B; ARCHITECTURE ART OF ADDER8B IS COMPONENT ADDER4B IS PORT(C4: IN STD_LOGIC; A4: IN STD_LOGIC_VECTOR(3 DOWNTO 0); B4: IN STD_LOGIC_VECTOR(3 DOWNTO 0); S4: OUT STD_LOGIC_VECTOR(3 DOWNTO 0); CO4: OUT STD_LOGIC); END COMPONENT ADDER4B; SIGNAL SC: STD_LOGIC; BEGIN U1: ADDER4B PORT MAP(C4=>CIN,A4=>A(3 DOWNTO 0),B4=>B(3 DOWNTO 0), S4=>S(3 DOWNTO 0),CO4=>SC); U2: ADDER4B PORT MAP(C4=>SC,A4=>A(7 DOWNTO 4),B4=>B(7 DOWNTO 4), S4=>S(7 DOWNTO 4),CO4=>COUT); END ARCHITECTURE ART; --6 位锁存器的源程序 REG16B.VHD LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; ENTITY REG16B IS PORT (CLK: IN STD_LOGIC; CLR: IN STD_LOGIC; D: IN STD_LOGIC_VECTOR(8 DOWNTO 0); Q: OUT STD_LOGIC_VECTOR(15 DOWNTO 0)); END ENTITY REG16B; ARCHITECTURE ART OF REG16B IS SIGNAL R16S: STD_LOGIC_VECTOR(15 DOWNTO 0); BEGIN PROCESS(CLK,CLR)IS BEGIN IF CLR='1' THEN R16S<="0000000000000000"; ELSIF CLK'EVENT AND CLK= '1' THEN R16S(6 DOWNTO 0)<=R16S(7 DOWNTO 1);

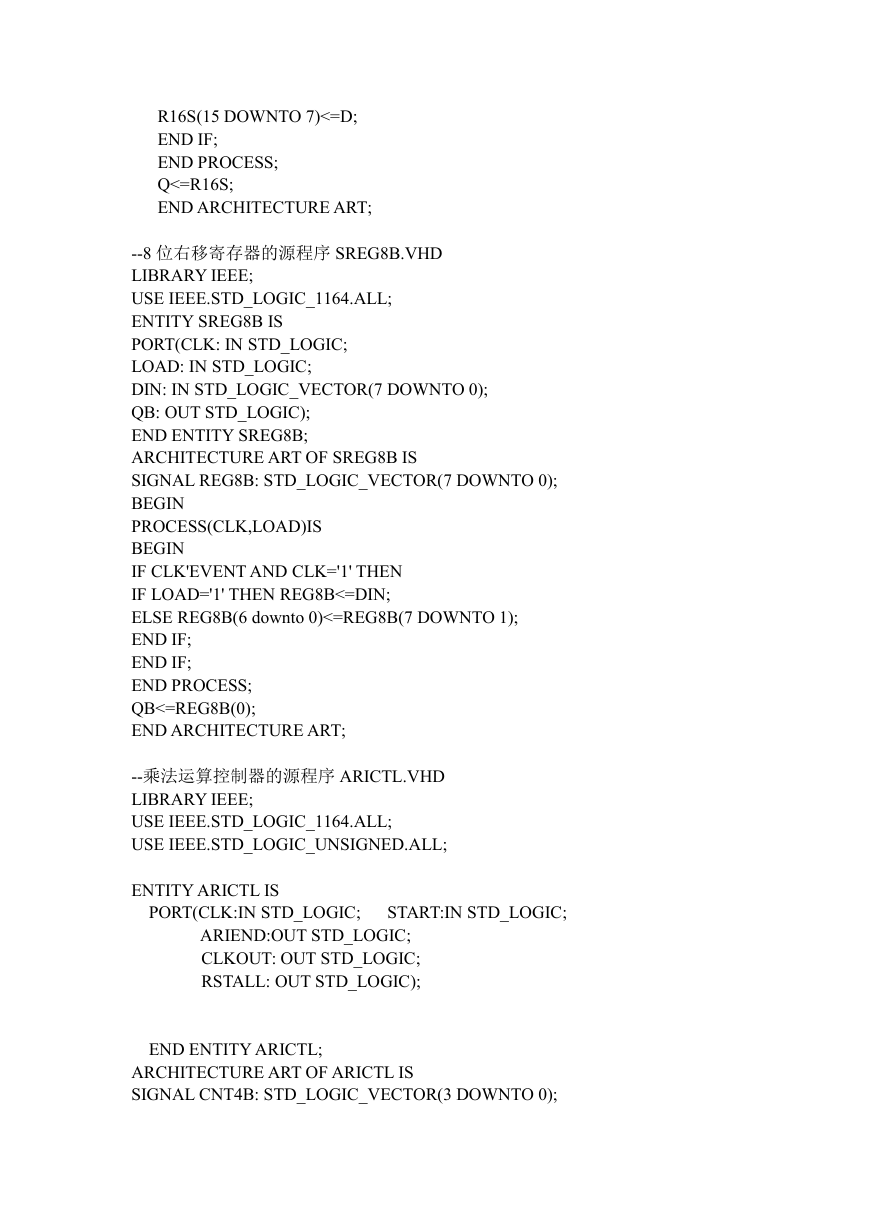

R16S(15 DOWNTO 7)<=D; END IF; END PROCESS; Q<=R16S; END ARCHITECTURE ART; --8 位右移寄存器的源程序 SREG8B.VHD LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; ENTITY SREG8B IS PORT(CLK: IN STD_LOGIC; LOAD: IN STD_LOGIC; DIN: IN STD_LOGIC_VECTOR(7 DOWNTO 0); QB: OUT STD_LOGIC); END ENTITY SREG8B; ARCHITECTURE ART OF SREG8B IS SIGNAL REG8B: STD_LOGIC_VECTOR(7 DOWNTO 0); BEGIN PROCESS(CLK,LOAD)IS BEGIN IF CLK'EVENT AND CLK='1' THEN IF LOAD='1' THEN REG8B<=DIN; ELSE REG8B(6 downto 0)<=REG8B(7 DOWNTO 1); END IF; END IF; END PROCESS; QB<=REG8B(0); END ARCHITECTURE ART; --乘法运算控制器的源程序 ARICTL.VHD LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; USE IEEE.STD_LOGIC_UNSIGNED.ALL; PORT(CLK:IN STD_LOGIC; START:IN STD_LOGIC; ENTITY ARICTL IS ARIEND:OUT STD_LOGIC; CLKOUT: OUT STD_LOGIC; RSTALL: OUT STD_LOGIC); END ENTITY ARICTL; ARCHITECTURE ART OF ARICTL IS SIGNAL CNT4B: STD_LOGIC_VECTOR(3 DOWNTO 0);
BEGIN RSTALL<=START; PROCESS(CLK,START)IS BEGIN IF START='1'THEN CNT4B<="0000"; ELSIF CLK'EVENT AND CLK='1'THEN IF CNT4B<8 THEN CNT4B <=CNT4B+1; END IF; END IF; END PROCESS; PROCESS(CLK,CNT4B,START)IS BEGIN IF START='0' THEN IF CNT4B<8 THEN CLKOUT <=CLK;ARIEND<='0'; ELSE CLKOUT<='0';ARIEND<='1'; END IF; ELSE CLKOUT<=CLK;ARIEND<='0'; END IF; END PROCESS; END ARCHITECTURE ART; --8 位乘法器的源程序 MULTI8X8.VHD LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; ENTITY MULTI8X8 IS PORT(CLK:IN STD_LOGIC; START:IN STD_LOGIC; A:IN STD_LOGIC_VECTOR(7 DOWNTO 0); B:IN STD_LOGIC_VECTOR(7 DOWNTO 0); ARIEND:OUT STD_LOGIC; DOUT:OUT STD_LOGIC_VECTOR(15 DOWNTO 0)); END ENTITY MULTI8X8; ARCHITECTURE ART OF MULTI8X8 IS COMPONENT ARICTL IS PORT(CLK:IN STD_LOGIC;START:IN STD_LOGIC; CLKOUT:OUT STD_LOGIC; RSTALL:OUT STD_LOGIC; ARIEND: OUT STD_LOGIC); END COMPONENT ARICTL; COMPONENT ANDARITH IS PORT(ABIN:IN STD_LOGIC; DIN:IN STD_LOGIC_VECTOR(7 DOWNTO 0);

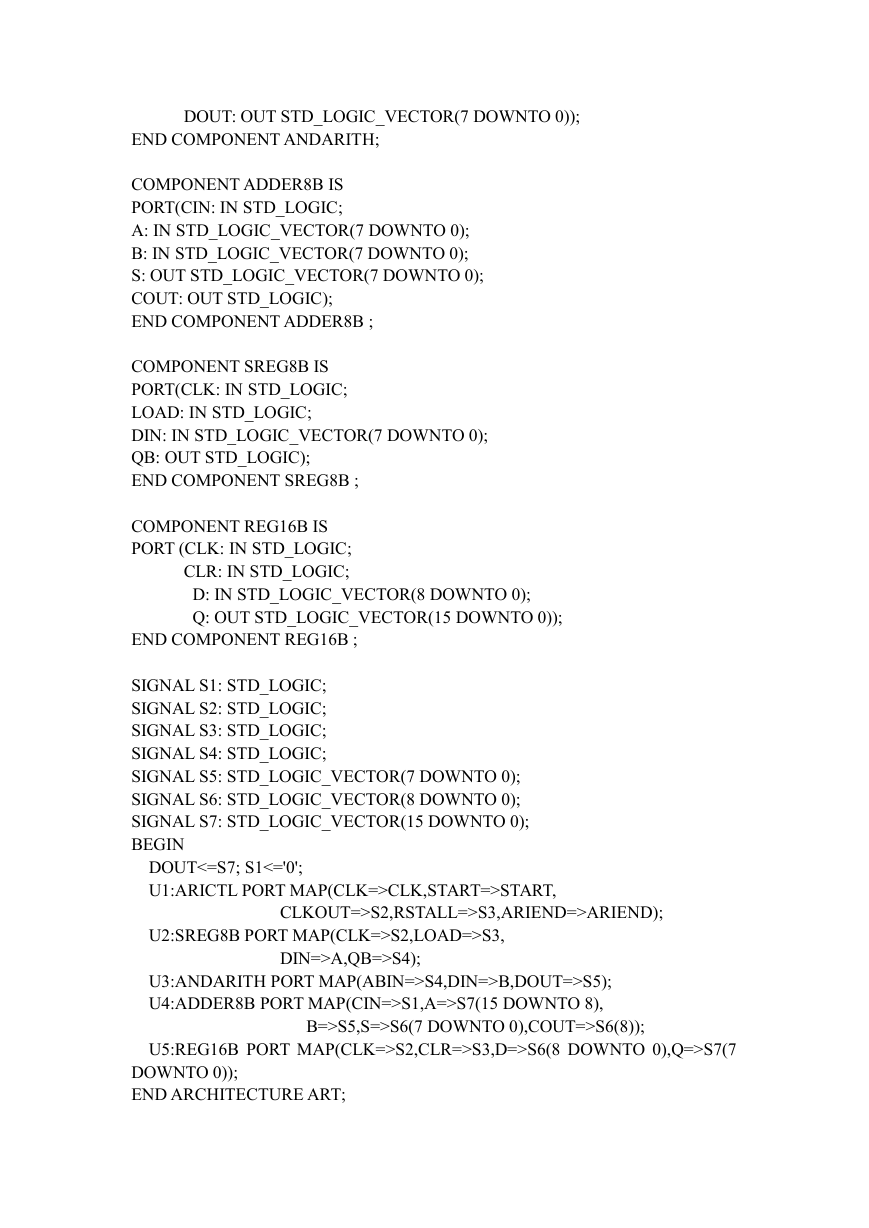

DOUT: OUT STD_LOGIC_VECTOR(7 DOWNTO 0)); END COMPONENT ANDARITH; COMPONENT ADDER8B IS PORT(CIN: IN STD_LOGIC; A: IN STD_LOGIC_VECTOR(7 DOWNTO 0); B: IN STD_LOGIC_VECTOR(7 DOWNTO 0); S: OUT STD_LOGIC_VECTOR(7 DOWNTO 0); COUT: OUT STD_LOGIC); END COMPONENT ADDER8B ; COMPONENT SREG8B IS PORT(CLK: IN STD_LOGIC; LOAD: IN STD_LOGIC; DIN: IN STD_LOGIC_VECTOR(7 DOWNTO 0); QB: OUT STD_LOGIC); END COMPONENT SREG8B ; COMPONENT REG16B IS PORT (CLK: IN STD_LOGIC; CLR: IN STD_LOGIC; D: IN STD_LOGIC_VECTOR(8 DOWNTO 0); Q: OUT STD_LOGIC_VECTOR(15 DOWNTO 0)); END COMPONENT REG16B ; SIGNAL S1: STD_LOGIC; SIGNAL S2: STD_LOGIC; SIGNAL S3: STD_LOGIC; SIGNAL S4: STD_LOGIC; SIGNAL S5: STD_LOGIC_VECTOR(7 DOWNTO 0); SIGNAL S6: STD_LOGIC_VECTOR(8 DOWNTO 0); SIGNAL S7: STD_LOGIC_VECTOR(15 DOWNTO 0); BEGIN DOUT<=S7; S1<='0'; U1:ARICTL PORT MAP(CLK=>CLK,START=>START, DOWNTO 0)); END ARCHITECTURE ART; CLKOUT=>S2,RSTALL=>S3,ARIEND=>ARIEND); U2:SREG8B PORT MAP(CLK=>S2,LOAD=>S3, DIN=>A,QB=>S4); U3:ANDARITH PORT MAP(ABIN=>S4,DIN=>B,DOUT=>S5); U4:ADDER8B PORT MAP(CIN=>S1,A=>S7(15 DOWNTO 8), B=>S5,S=>S6(7 DOWNTO 0),COUT=>S6(8)); U5:REG16B PORT MAP(CLK=>S2,CLR=>S3,D=>S6(8 DOWNTO 0),Q=>S7(7
5.实验结果及总结 1) 系统仿真情况 输入值 A=0AH、B=0CH,结果 DOUT=0078H; 输入值 A=0CH、B=0AH,结果 DOUT=0078H; 输入值 A=02H、B=03H,结果 DOUT=0006H; 仿真图如下: 2) 仿真分析 当 START 输入信号为“1”,REG16B 清零和被乘数 A[7..0]
