oo 《数据库应用系统》课程设计报告题目: 钢材仓库管理系统院系名称：信息科学与工程学院专业班级：计科***班学生姓名： ****** 学号：********** 指导教师： ****** 教师职称：副教授 2015 年 1 月

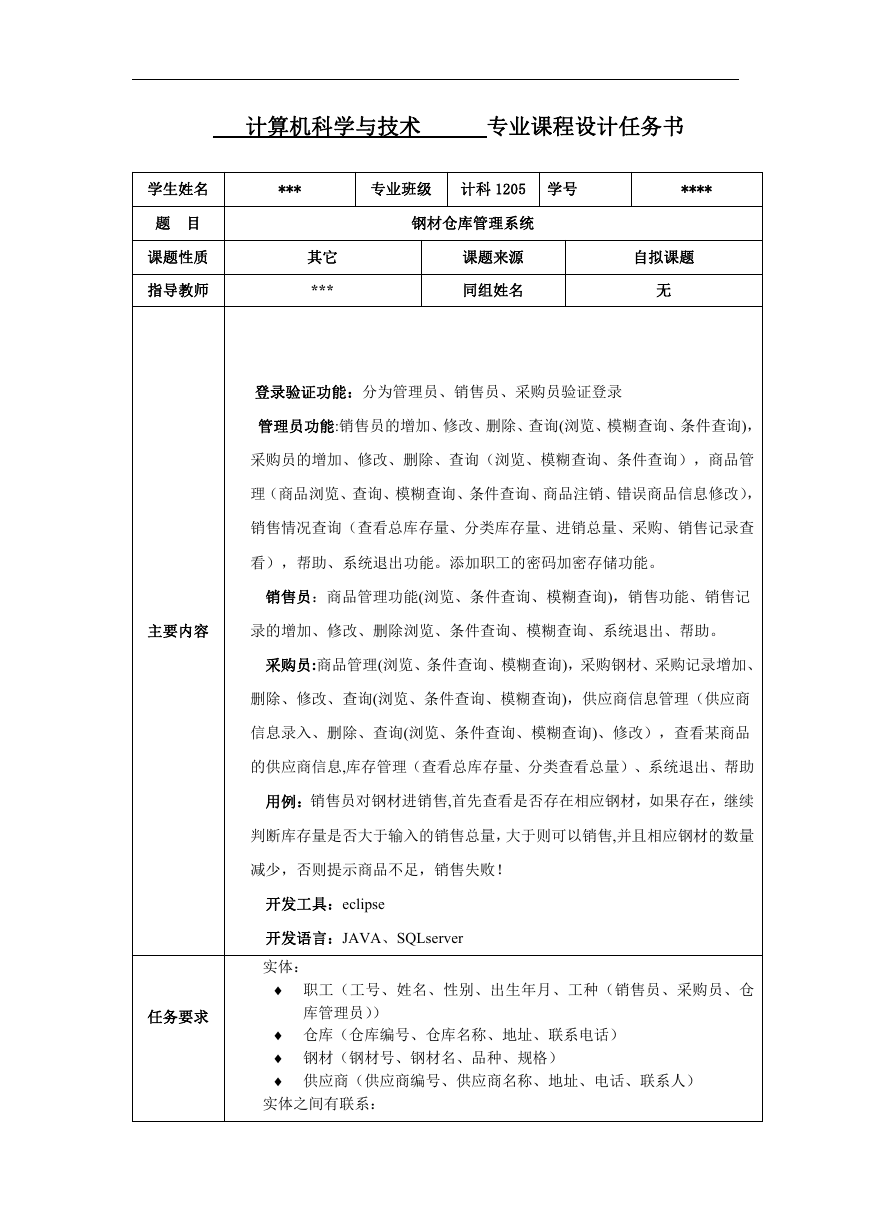

计算机科学与技术专业课程设计任务书学生姓名 *** 专业班级计科 1205 学号 **** 题目课题性质指导教师钢材仓库管理系统其它 *** 课题来源同组姓名自拟课题无登录验证功能：分为管理员、销售员、采购员验证登录管理员功能:销售员的增加、修改、删除、查询(浏览、模糊查询、条件查询)，采购员的增加、修改、删除、查询（浏览、模糊查询、条件查询），商品管理（商品浏览、查询、模糊查询、条件查询、商品注销、错误商品信息修改），销售情况查询（查看总库存量、分类库存量、进销总量、采购、销售记录查看），帮助、系统退出功能。添加职工的密码加密存储功能。销售员：商品管理功能(浏览、条件查询、模糊查询)，销售功能、销售记主要内容录的增加、修改、删除浏览、条件查询、模糊查询、系统退出、帮助。采购员:商品管理(浏览、条件查询、模糊查询)，采购钢材、采购记录增加、删除、修改、查询(浏览、条件查询、模糊查询)，供应商信息管理（供应商信息录入、删除、查询(浏览、条件查询、模糊查询)、修改），查看某商品的供应商信息,库存管理（查看总库存量、分类查看总量）、系统退出、帮助用例：销售员对钢材进销售,首先查看是否存在相应钢材，如果存在，继续判断库存量是否大于输入的销售总量，大于则可以销售,并且相应钢材的数量减少，否则提示商品不足，销售失败！开发工具：eclipse 开发语言：JAVA、SQLserver 实体：  职工（工号、姓名、性别、出生年月、工种（销售员、采购员、仓任务要求库管理员））  仓库（仓库编号、仓库名称、地址、联系电话）  钢材（钢材号、钢材名、品种、规格）  供应商（供应商编号、供应商名称、地址、电话、联系人）实体之间有联系：

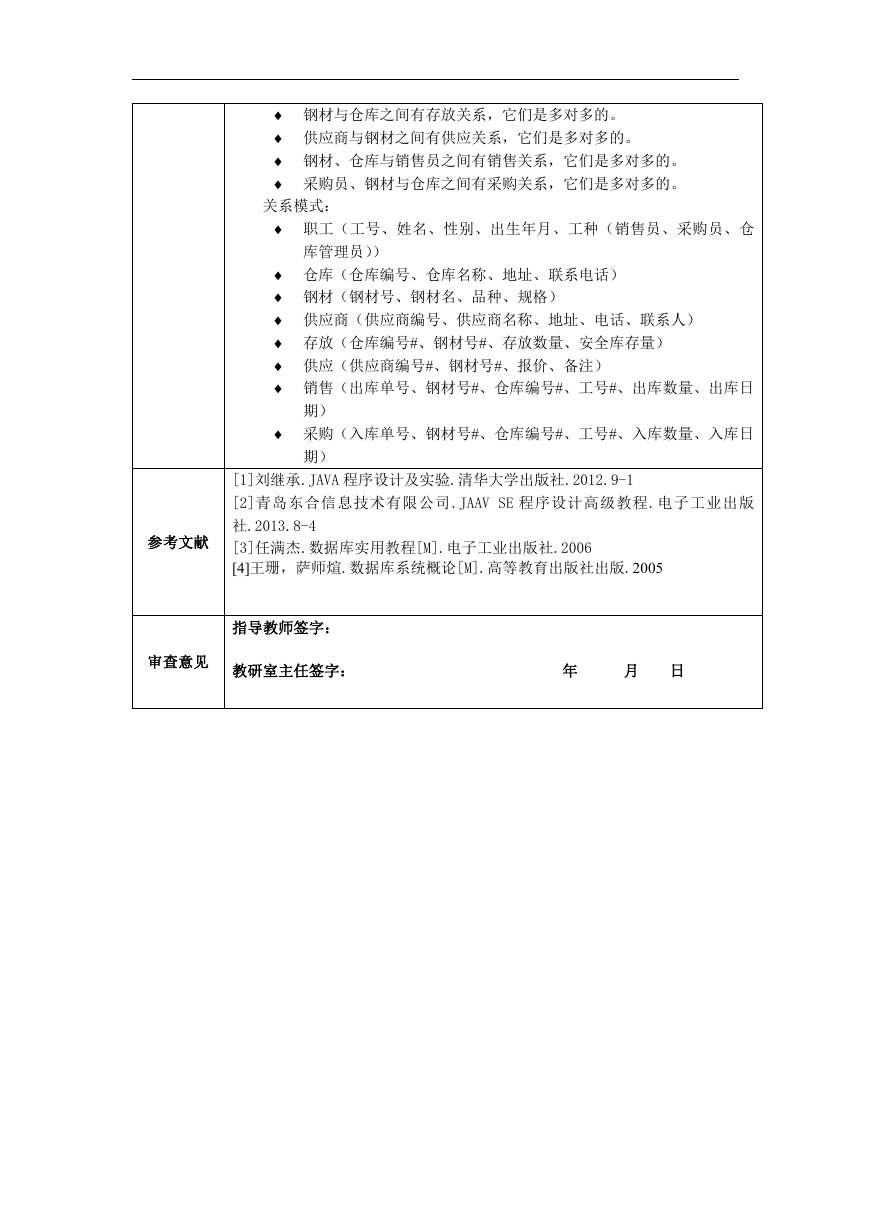

 钢材与仓库之间有存放关系，它们是多对多的。  供应商与钢材之间有供应关系，它们是多对多的。  钢材、仓库与销售员之间有销售关系，它们是多对多的。  采购员、钢材与仓库之间有采购关系，它们是多对多的。关系模式：  职工（工号、姓名、性别、出生年月、工种（销售员、采购员、仓库管理员））  仓库（仓库编号、仓库名称、地址、联系电话）  钢材（钢材号、钢材名、品种、规格）  供应商（供应商编号、供应商名称、地址、电话、联系人）  存放（仓库编号#、钢材号#、存放数量、安全库存量）  供应（供应商编号#、钢材号#、报价、备注）  销售（出库单号、钢材号#、仓库编号#、工号#、出库数量、出库日期）  采购（入库单号、钢材号#、仓库编号#、工号#、入库数量、入库日期） [1]刘继承.JAVA 程序设计及实验.清华大学出版社.2012.9-1 [2]青岛东合信息技术有限公司.JAAV SE 程序设计高级教程.电子工业出版社.2013.8-4 [3]任满杰.数据库实用教程[M].电子工业出版社.2006 [4]王珊，萨师煊.数据库系统概论[M].高等教育出版社出版.2005 参考文献指导教师签字：审查意见教研室主任签字：年月日

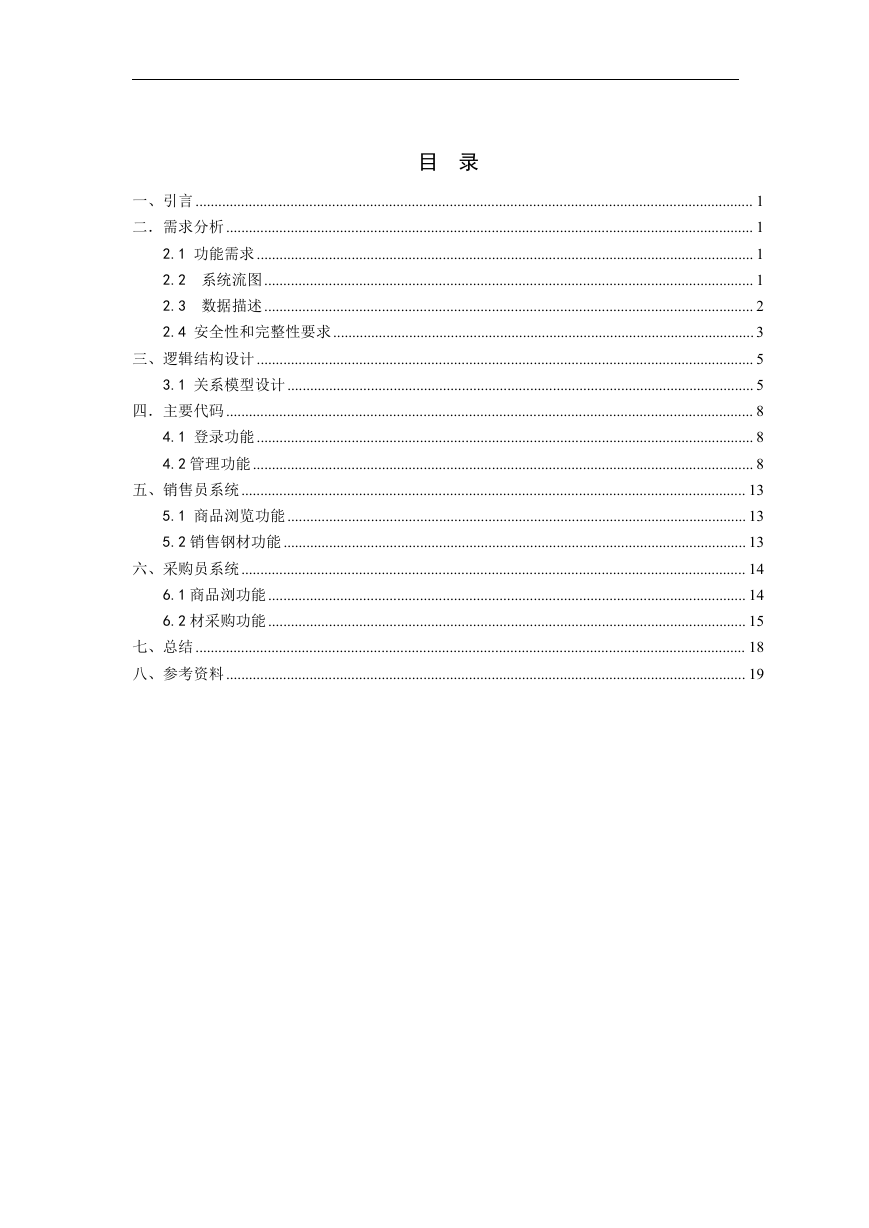

目录一、引言 ................................................................................................................................................... 1 二．需求分析 ........................................................................................................................................... 1 2.1 功能需求 ................................................................................................................................... 1 2.2 系统流图................................................................................................................................. 1 2.3 数据描述................................................................................................................................. 2 2.4 安全性和完整性要求............................................................................................................... 3 三、逻辑结构设计 ................................................................................................................................... 5 3.1 关系模型设计 ........................................................................................................................... 5 四．主要代码 ........................................................................................................................................... 8 4.1 登录功能 ................................................................................................................................... 8 4.2 管理功能 .................................................................................................................................... 8 五、销售员系统..................................................................................................................................... 13 5.1 商品浏览功能 ......................................................................................................................... 13 5.2 销售钢材功能 .......................................................................................................................... 13 六、采购员系统..................................................................................................................................... 14 6.1 商品浏功能.............................................................................................................................. 14 6.2 材采购功能.............................................................................................................................. 15 七、总结 ................................................................................................................................................. 18 八、参考资料 ......................................................................................................................................... 19

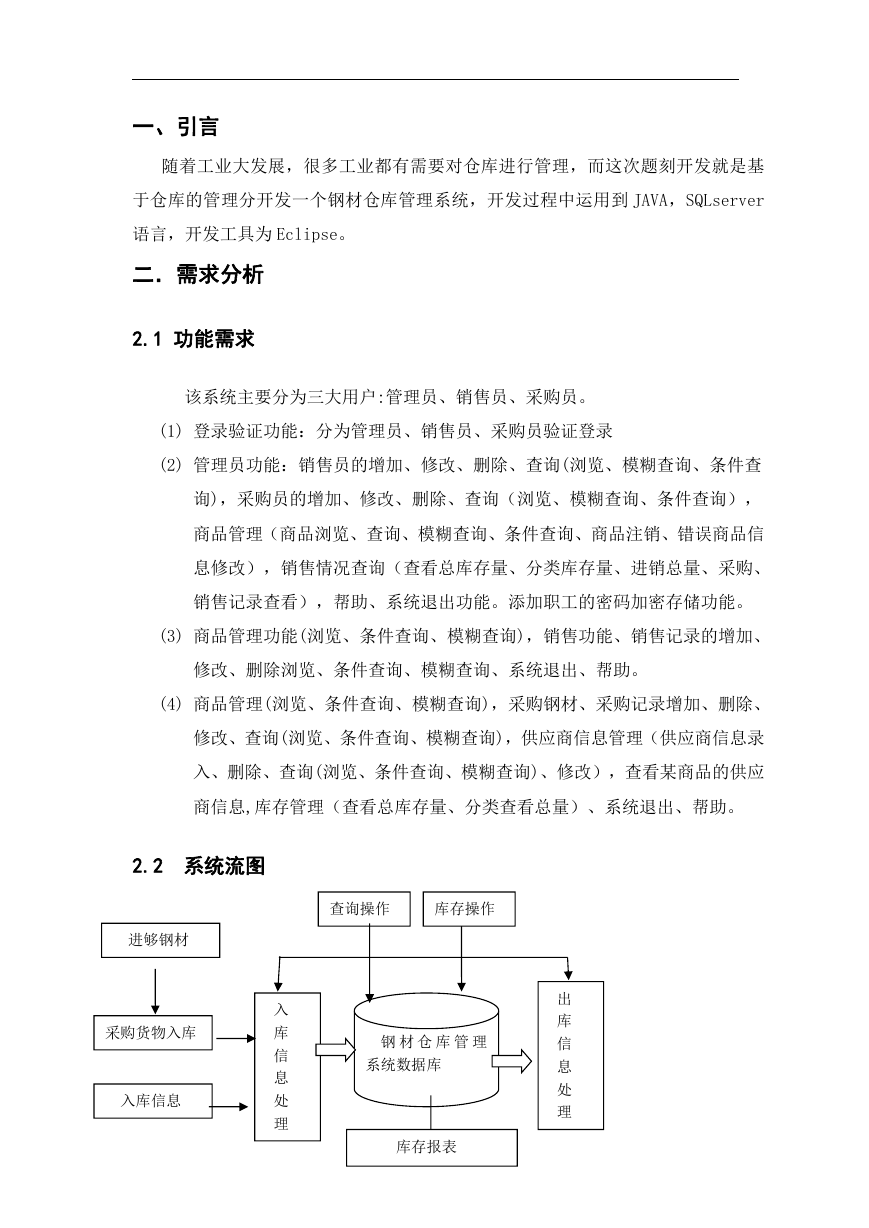

一、引言随着工业大发展，很多工业都有需要对仓库进行管理，而这次题刻开发就是基于仓库的管理分开发一个钢材仓库管理系统，开发过程中运用到 JAVA，SQLserver 语言，开发工具为 Eclipse。二．需求分析 2.1 功能需求该系统主要分为三大用户:管理员、销售员、采购员。 (1) 登录验证功能：分为管理员、销售员、采购员验证登录 (2) 管理员功能：销售员的增加、修改、删除、查询(浏览、模糊查询、条件查询)，采购员的增加、修改、删除、查询（浏览、模糊查询、条件查询），商品管理（商品浏览、查询、模糊查询、条件查询、商品注销、错误商品信息修改），销售情况查询（查看总库存量、分类库存量、进销总量、采购、销售记录查看），帮助、系统退出功能。添加职工的密码加密存储功能。 (3) 商品管理功能(浏览、条件查询、模糊查询)，销售功能、销售记录的增加、修改、删除浏览、条件查询、模糊查询、系统退出、帮助。 (4) 商品管理(浏览、条件查询、模糊查询)，采购钢材、采购记录增加、删除、修改、查询(浏览、条件查询、模糊查询)，供应商信息管理（供应商信息录入、删除、查询(浏览、条件查询、模糊查询)、修改），查看某商品的供应商信息,库存管理（查看总库存量、分类查看总量）、系统退出、帮助。 2.2 系统流图查询操作库存操作进够钢材采购货物入库入库信息入库信息处理钢材仓库管理系统数据库 1 库存报表出库信息处理

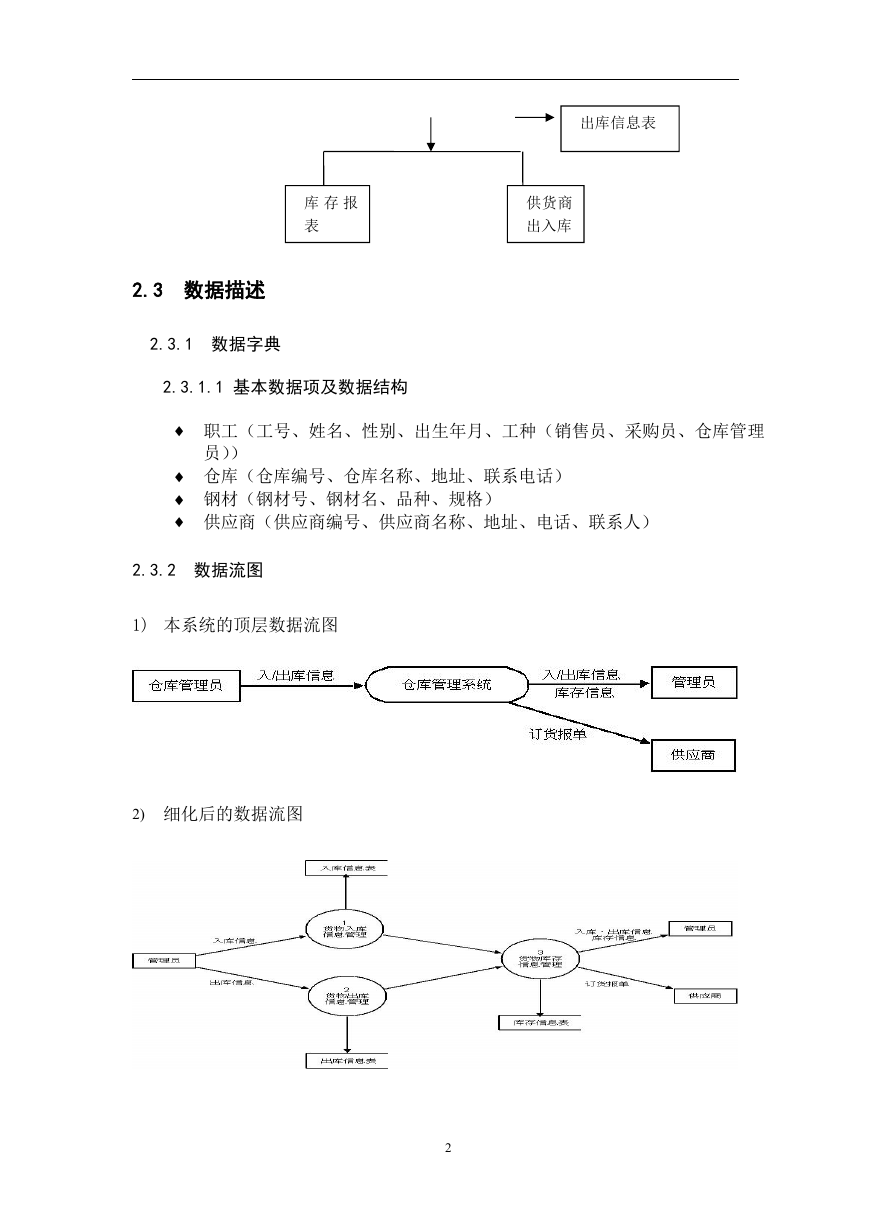

出库信息表库存报表供货商出入库 2.3 数据描述 2.3.1 数据字典 2.3.1.1 基本数据项及数据结构  职工（工号、姓名、性别、出生年月、工种（销售员、采购员、仓库管理员））  仓库（仓库编号、仓库名称、地址、联系电话）  钢材（钢材号、钢材名、品种、规格）  供应商（供应商编号、供应商名称、地址、电话、联系人） 2.3.2 数据流图 1) 本系统的顶层数据流图 2) 细化后的数据流图 2

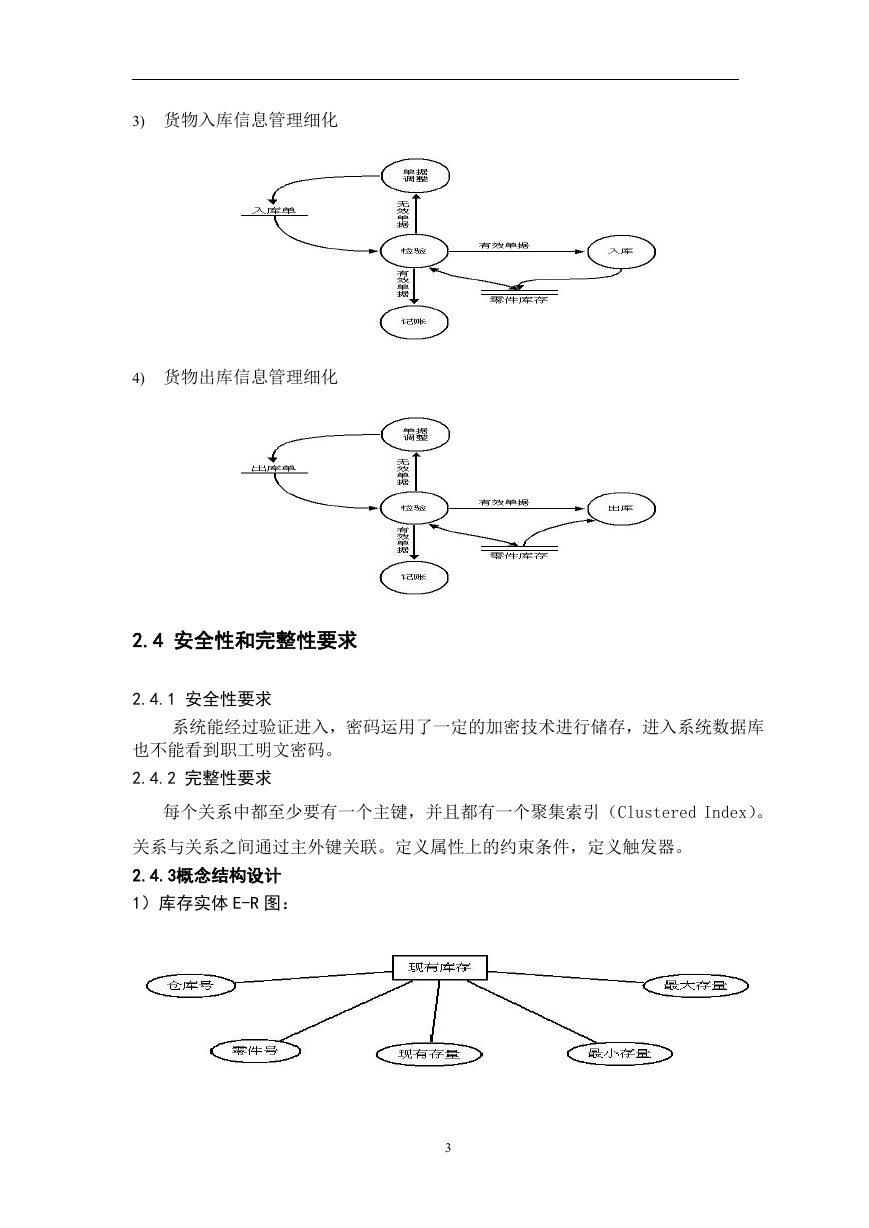

3) 货物入库信息管理细化 4) 货物出库信息管理细化 2.4 安全性和完整性要求 2.4.1 安全性要求系统能经过验证进入，密码运用了一定的加密技术进行储存，进入系统数据库也不能看到职工明文密码。 2.4.2 完整性要求每个关系中都至少要有一个主键，并且都有一个聚集索引（Clustered Index）。关系与关系之间通过主外键关联。定义属性上的约束条件，定义触发器。 2.4.3概念结构设计 1）库存实体 E-R 图： 3

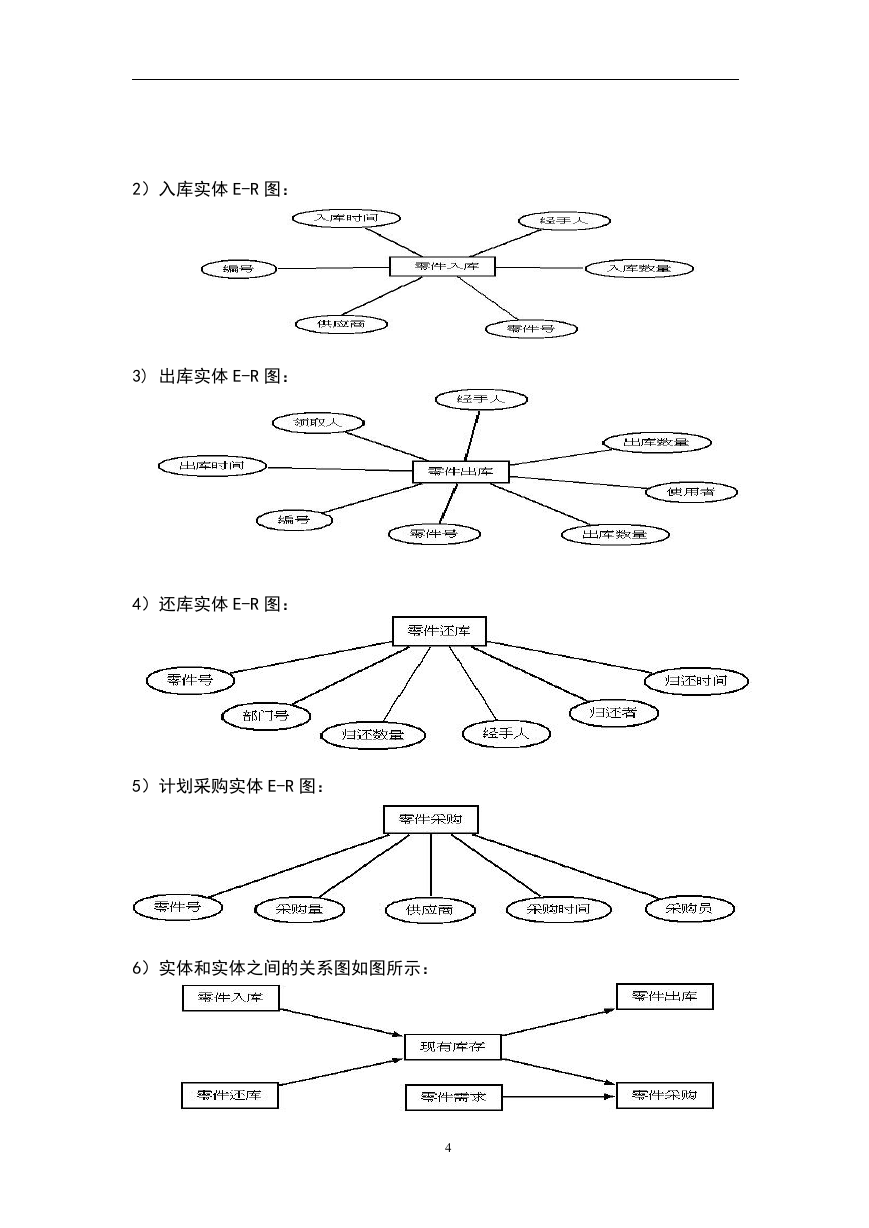

2）入库实体 E-R 图： 3) 出库实体 E-R 图： 4）还库实体 E-R 图： 5）计划采购实体 E-R 图： 6）实体和实体之间的关系图如图所示： 4
