1、（15分）两级阻容耦合放大电路如图所示。T1的低频跨导已知，漏源电阻，T2的、已知，各电

2、（13分）电路如图所示，已知：晶体管的β均为50，，，。

2014 年广西桂林电子科技大学电子技术综合考研真题(A 卷) 第一部分模拟电子技术（满分 75 分）一、选择题（每题 2 分共 20 分） 1、图所示共射放大电路，设静态时，UT=26mV，晶体管饱和管压降当输入信号幅度增大到一定值时，电路将首先出现（）失真，其输出波形的( 去一部分。， )将削 A. 饱和；底部 B. 饱和；顶部 C. 截止；底部 D. 截止；顶部 2、某差分放大器的差模电压增益为 1000，共模抑制比为 100dB，则共模电压增益为（）。 A、0.01 B、0.01dB C、10 D、10dB 3、对于 RC 耦合单管共射放大电路，若其上、下限频率分别为、，则当时，下列描述正确的是（）。 A．滞后 B．滞后 C．超前 D．超前 4、某负反馈放大电路，其开环增益，反馈系数，开环输入电阻，可推算出其闭环输入电阻 =（）。 A. 500 ； B. 50 ； C.50 ； D. 5 5、如下图所示单相桥式整流、电容滤波电路，电容量足够大时，已知副边电压有效值为，测得输出电压的平均值，则下列描述正确的是（）。 A. 电路正常工作 B. 电容 C 开路

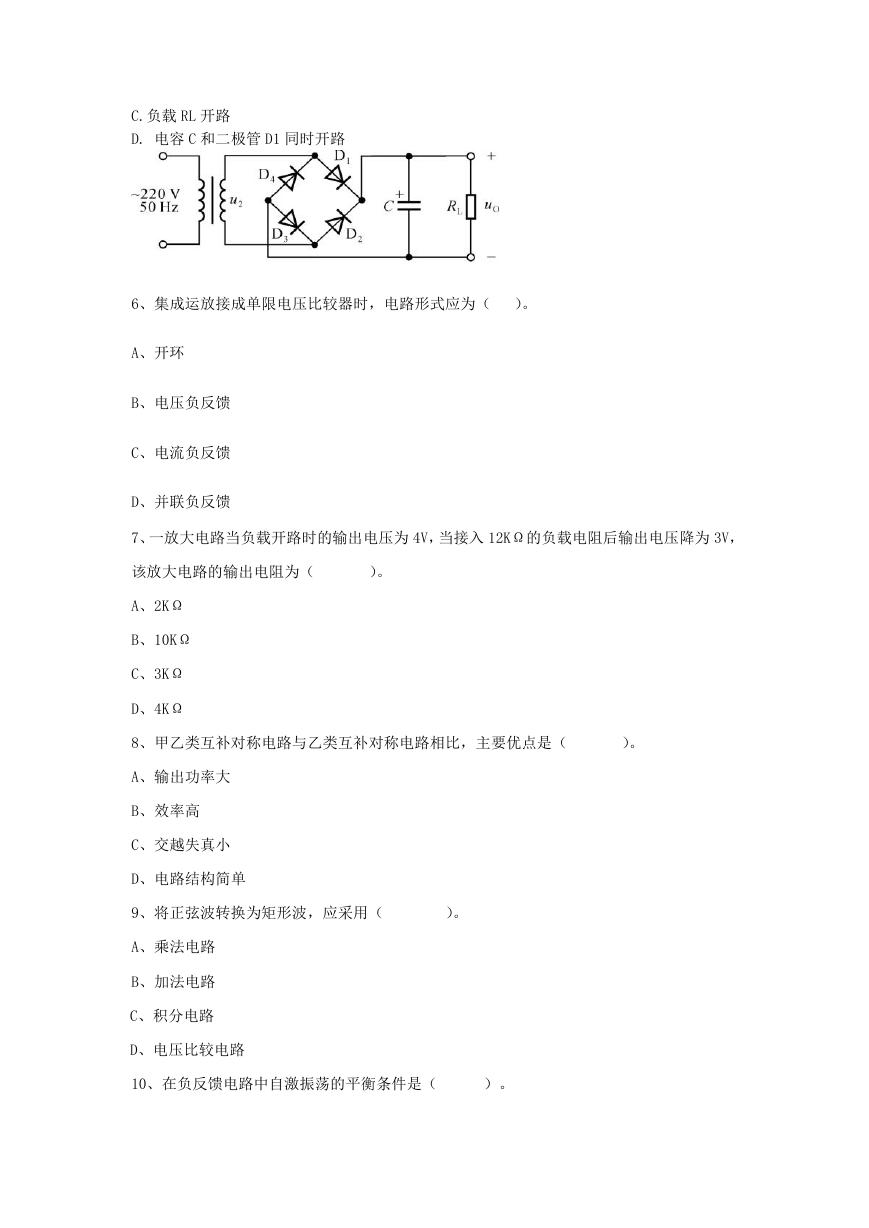

C.负载 RL 开路 D. 电容 C 和二极管 D1 同时开路 6、集成运放接成单限电压比较器时，电路形式应为（）。 A、开环 B、电压负反馈 C、电流负反馈 D、并联负反馈 7、一放大电路当负载开路时的输出电压为 4V，当接入 12KΩ的负载电阻后输出电压降为 3V，该放大电路的输出电阻为（）。 A、2KΩ B、10KΩ C、3KΩ D、4KΩ 8、甲乙类互补对称电路与乙类互补对称电路相比，主要优点是（）。 A、输出功率大 B、效率高 C、交越失真小 D、电路结构简单 9、将正弦波转换为矩形波，应采用（）。 A、乘法电路 B、加法电路 C、积分电路 D、电压比较电路 10、在负反馈电路中自激振荡的平衡条件是（）。

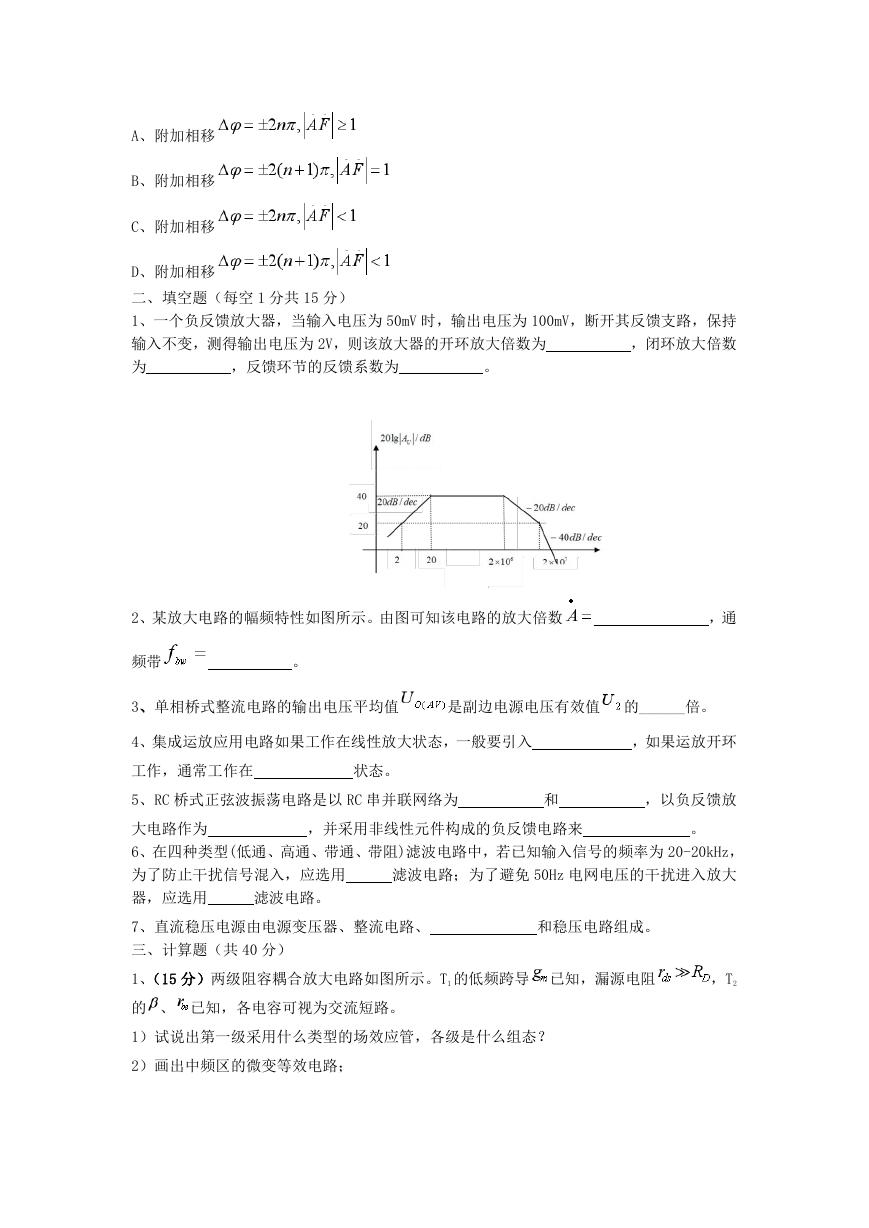

A、附加相移 B、附加相移 C、附加相移 D、附加相移二、填空题（每空 1 分共 15 分） 1、一个负反馈放大器，当输入电压为 50mV 时，输出电压为 100mV，断开其反馈支路，保持输入不变，测得输出电压为 2V，则该放大器的开环放大倍数为，闭环放大倍数为，反馈环节的反馈系数为。 2、某放大电路的幅频特性如图所示。由图可知该电路的放大倍数，通频带。 3、单相桥式整流电路的输出电压平均值是副边电源电压有效值的______倍。 4、集成运放应用电路如果工作在线性放大状态，一般要引入，如果运放开环工作，通常工作在状态。 5、RC 桥式正弦波振荡电路是以 RC 串并联网络为和，以负反馈放，并采用非线性元件构成的负反馈电路来大电路作为 6、在四种类型(低通、高通、带通、带阻)滤波电路中，若已知输入信号的频率为 20-20kHz，为了防止干扰信号混入，应选用器，应选用滤波电路；为了避免 50Hz 电网电压的干扰进入放大。滤波电路。 7、直流稳压电源由电源变压器、整流电路、三、计算题（共 40 分）和稳压电路组成。 1、（15 分）两级阻容耦合放大电路如图所示。T1 的低频跨导已知，漏源电阻，T2 的、已知，各电容可视为交流短路。 1）试说出第一级采用什么类型的场效应管，各级是什么组态？ 2）画出中频区的微变等效电路；

3）求放大电路的中频电压放大倍数、输入电阻的表达式； 2、（13 分）电路如图所示，已知：晶体管的β均为 50，，，。 1）求各三极管的，。 2）求，，。 3、（12 分）所示电路是由三个集成运放组成的一个仪表放大器，集成运放均为理想集成运放。 1）试证明：； 2）指出各级运算放大电路的运算类型。

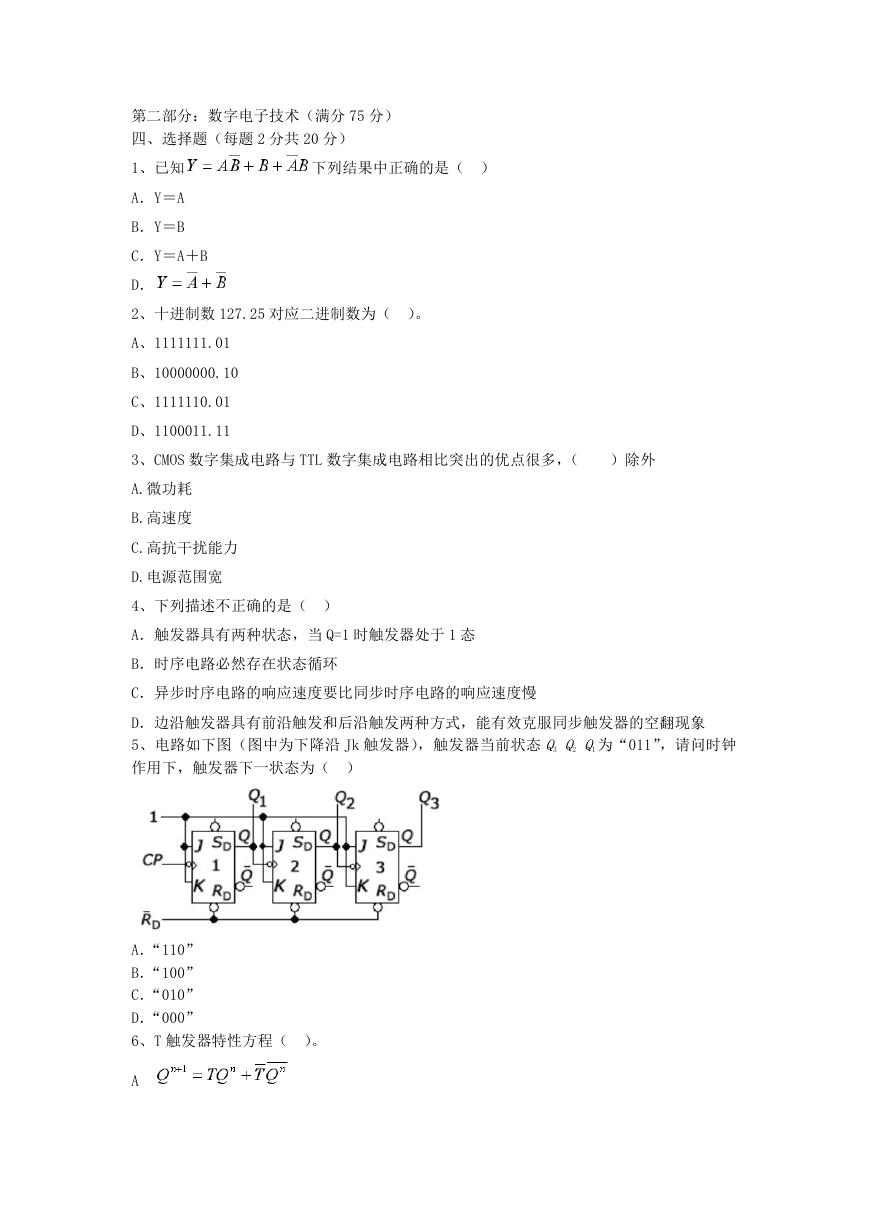

第二部分：数字电子技术（满分 75 分）四、选择题（每题 2 分共 20 分）下列结果中正确的是（） 1、已知 A．Y＝A B．Y＝B C．Y＝A＋B D． 2、十进制数 127.25 对应二进制数为（）。 A、1111111.01 B、10000000.10 C、1111110.01 D、1100011.11 3、CMOS 数字集成电路与 TTL 数字集成电路相比突出的优点很多，（）除外 A.微功耗 B.高速度 C.高抗干扰能力 D.电源范围宽 4、下列描述不正确的是（） A．触发器具有两种状态，当 Q=1 时触发器处于 1 态 B．时序电路必然存在状态循环 C．异步时序电路的响应速度要比同步时序电路的响应速度慢 D．边沿触发器具有前沿触发和后沿触发两种方式，能有效克服同步触发器的空翻现象 5、电路如下图（图中为下降沿 Jk 触发器），触发器当前状态 Q3 Q2 Q1 为“011”，请问时钟作用下，触发器下一状态为（） A．“110” B．“100” C．“010” D．“000” 6、T 触发器特性方程（）。 A

B C D 7、在 A/D 转换器类型中，转换速度最快的是（）转换器。 A、逐次渐近型 B、双积分型 C、并联型 D、V-F 型 8、已知某存储器芯片有地址线 12 条，有数据线 8 条，则该存储器的存储容量是（）位。 A、1024´8 B、4096´4 C、2048´8 D、4096´8 9、多谐振荡器可产生（）。 A、正弦波 B、矩形脉冲 C、三角波 D、锯齿波 10、为实现将 JK 触发器转换为 D 触发器，应使（）。 A、J=D,K= B、K=D,J= C、J=K=D D、J=K= 五、化简逻辑函数（每题 5 分，共 10 分） 1．用公式法化简，化为最简与或表达式。 2．用卡诺图化简，化为最简与或表达式。六、分析题（共 45 分） 1、分析下图电路的逻辑功能，列出真值表，写出函数式，说明电路逻辑功能的特点。（15 分）

2、分析如图所示时序逻辑电路的逻辑功能，要求写出驱动方程、状态方程、状态转换表，画出状态转换图，说明是何电路。(17 分) 3、现有如图所示的 4×4 字位容量 RAM 若干片，如需把它们扩展成 8×8 字位 RAM。 1.试问需用几片 4×4 字位容量 RAM？ 2.画出扩展后的电路图(可用少量与非门)。(13 分)
