华为畅享7Plus 原厂图 维修流程图 接近光故障.pdf

第1页 / 共1页
资料共1页,全文预览结束

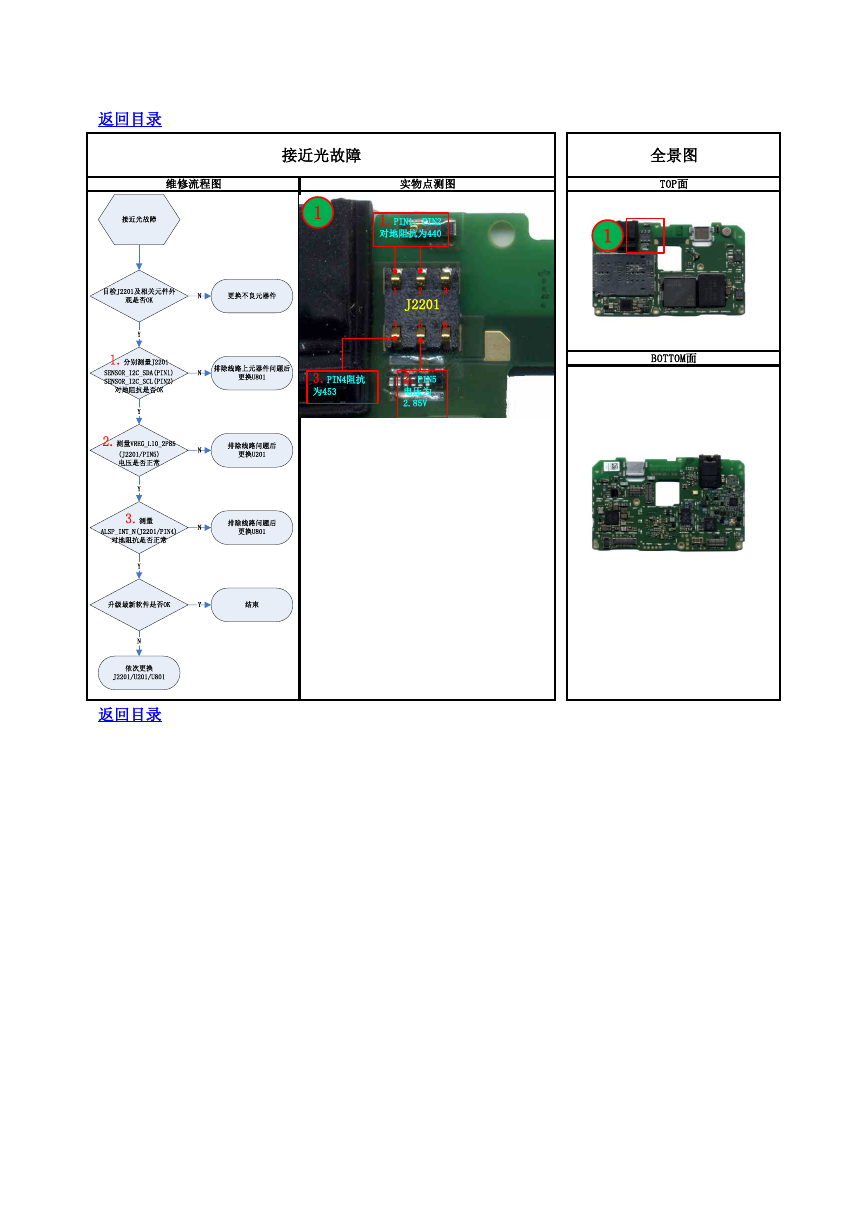

返回目录 接近光故障 维修流程图 实物点测图 1 1.PIN1,PIN2 对地阻抗为440 1 4 2 J2201 5 3 6 3.PIN4阻抗 为453 2.PIN5 电压为 2.85V 全景图 TOP面 1 BOTTOM面 返回目录 接近光故障目检J2201及相关元件外观是否OK更换不良元器件NNYNYN升级最新软件是否OK依次更换J2201/U201/U801YY结束YN2.测量VREG_L10_2P85(J2201/PIN5)电压是否正常排除线路问题后更换U2011.分别测量J2201SENSOR_I2C_SDA(PIN1)SENSOR_I2C_SCL(PIN2)对地阻抗是否OK3.测量ALSP_INT_N(J2201/PIN4)对地阻抗是否正常排除线路上元器件问题后更换U801排除线路问题后更换U801
