华为畅玩5X 故障维修指导 不开机（无电流）.pdf

发布时间：2022-03-26 发布人：admin 分类：说明书 资料大小：0.24M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

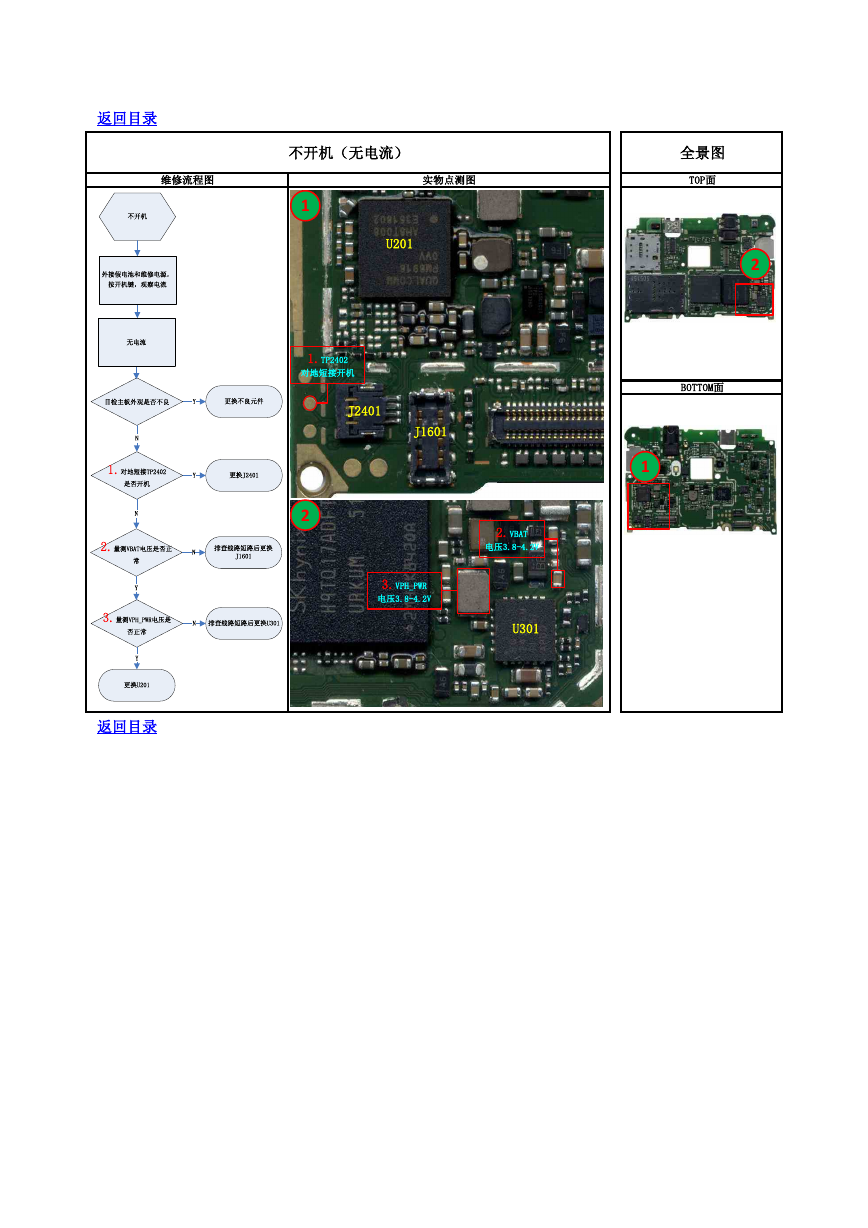

    返回目录 不开机（无电流） 维修流程图 实物点测图 全景图 TOP面 1 U201 1.TP2402 对地短接开机 J2401 J1601 2 3.VPH_PWR 电压3.8-4.2V 2.VBAT 电压3.8-4.2V U301 2 BOTTOM面 1 返回目录 更换U201更换不良元件更换J2401Y目检主板外观是否不良1.对地短接TP2402 是否开机2.量测VBAT电压是否正常排查线路短路后更换J16013.量测VPH_PWR电压是否正常排查线路短路后更换U301NNNYYNY不开机外接假电池和维修电源， 按开机键，观察电流 无电流
