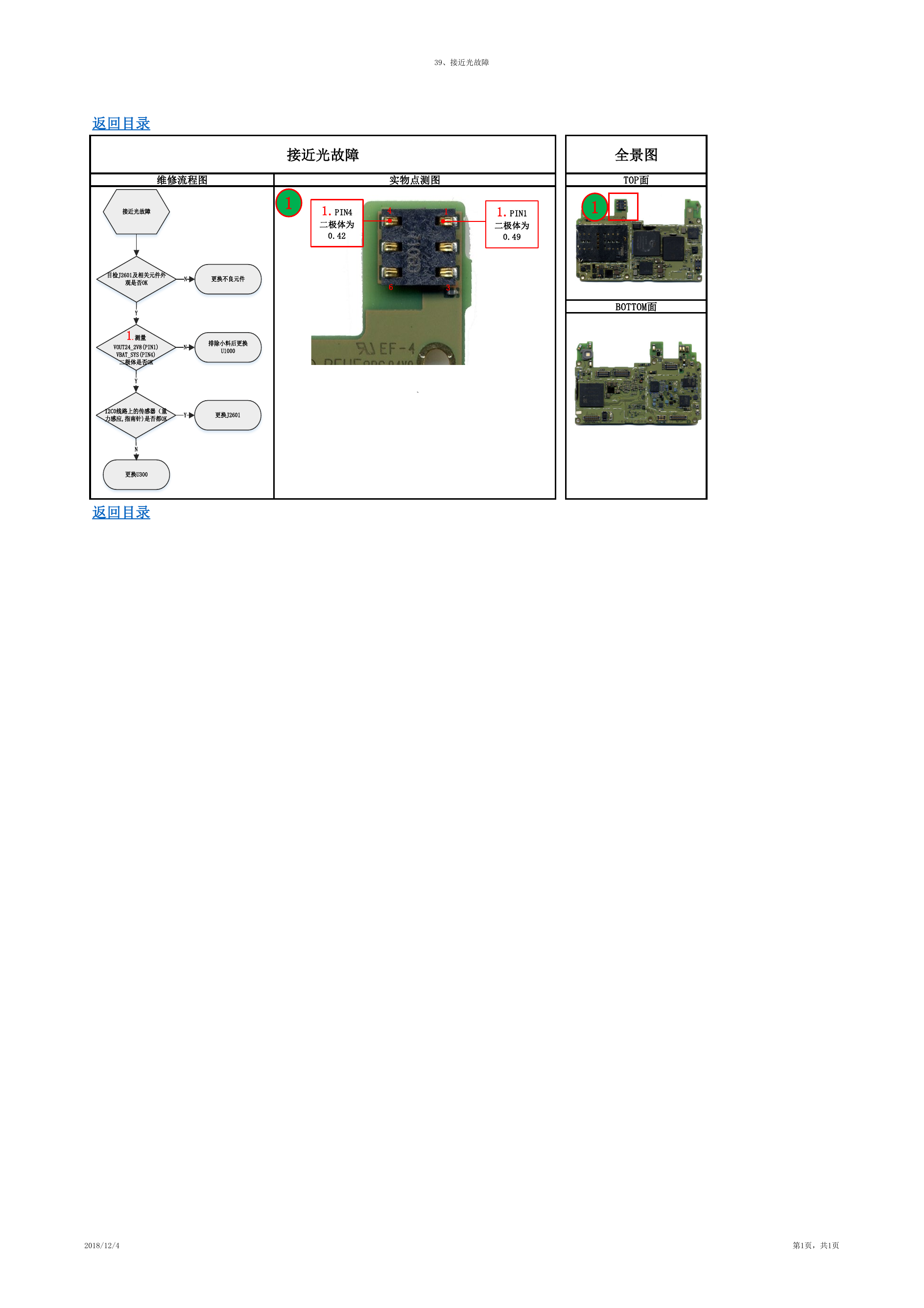

39、接近光故障 接近光故障 维修流程图 实物点测图 1 1.PIN4 二极体为 0.42 1.PIN1 二极体为 0.49 4 6 1 3 ` 返回目录 接近光故障 目检J2601及相关元件外 观是否OK N 更换不良元件 Y 1.测量 VOUT24_2V8(PIN1) VBAT_SYS(PIN4) 二极体是否OK Y I2C0线路上的传感器(重 力感应,指南针)是否都OK N Y 排除小料后更换 U1000 更换J2601 N 更换U300 返回目录 全景图 TOP面 1 BOTTOM面 2018/12/4 第1页,共1页
