简介

投影机定位

连接电脑信号源

USB Mini B 连接

VGA 连接

HDMI 1.3 连接

连接电源

可选电脑连接

显示图像

调整图像

连接视频设备

视频设备连接

复合视频连接

VGA 连接

分量视频连接

LiteBoard™ Wand

为投影笔电池充电

如何使用投影笔

投影笔位置及避免阴影

使用多个投影笔

投影笔功能

按钮和投影笔笔尖

LiteBoard 投影笔菜单

LiteBoard 故障排除

关闭投影机

设置中的故障排除

使用遥控器

使用音频

使用键盘按钮

优化电脑图像

演示功能

优化视频图像

投影机自定义

动态信息

使用菜单

基本图片菜单

高级图片菜单

设置菜单

状态和服务菜单

使用 LitePort

LiteShow

LiteShow 菜单选项

维护

清洁镜头

使用防盗锁

更换投影机灯泡

010-0752-02

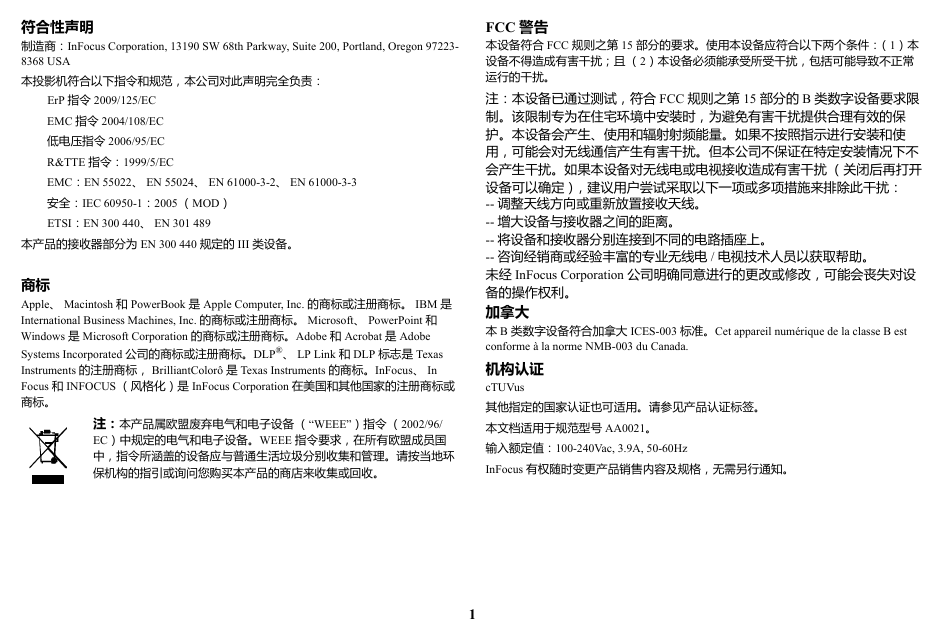

符合性声明制造商： InFocus Corporation, 13190 SW 68th Parkway, Suite 200, Portland, Oregon 97223- 8368 USA 本投影机符合以下指令和规范，本公司对此声明完全负责： ErP 指令 2009/125/EC EMC 指令 2004/108/EC 低电压指令 2006/95/EC R&TTE 指令： 1999/5/EC EMC： EN 55022、 EN 55024、 EN 61000-3-2、 EN 61000-3-3 安全： IEC 60950-1： 2005 （MOD） ETSI： EN 300 440、 EN 301 489 本产品的接收器部分为 EN 300 440 规定的 III 类设备。商标 Apple、 Macintosh 和 PowerBook 是 Apple Computer, Inc. 的商标或注册商标。 IBM 是 International Business Machines, Inc. 的商标或注册商标。 Microsoft、 PowerPoint 和 Windows 是 Microsoft Corporation 的商标或注册商标。 Adobe 和 Acrobat 是 Adobe Systems Incorporated 公司的商标或注册商标。 DLP®、 LP Link 和 DLP 标志是 Texas Instruments 的注册商标， BrilliantColorô 是 Texas Instruments 的商标。 InFocus、 In Focus 和 INFOCUS （风格化）是 InFocus Corporation 在美国和其他国家的注册商标或商标。注：本产品属欧盟废弃电气和电子设备（“WEEE”）指令（2002/96/ EC）中规定的电气和电子设备。 WEEE 指令要求，在所有欧盟成员国中，指令所涵盖的设备应与普通生活垃圾分别收集和管理。请按当地环保机构的指引或询问您购买本产品的商店来收集或回收。 FCC 警告本设备符合 FCC 规则之第 15 部分的要求。使用本设备应符合以下两个条件：（1）本设备不得造成有害干扰；且（2）本设备必须能承受所受干扰，包括可能导致不正常运行的干扰。注：本设备已通过测试，符合 FCC 规则之第 15 部分的 B 类数字设备要求限制。该限制专为在住宅环境中安装时，为避免有害干扰提供合理有效的保护。本设备会产生、使用和辐射射频能量。如果不按照指示进行安装和使用，可能会对无线通信产生有害干扰。但本公司不保证在特定安装情况下不会产生干扰。如果本设备对无线电或电视接收造成有害干扰（关闭后再打开设备可以确定），建议用户尝试采取以下一项或多项措施来排除此干扰： -- 调整天线方向或重新放置接收天线。 -- 增大设备与接收器之间的距离。 -- 将设备和接收器分别连接到不同的电路插座上。 -- 咨询经销商或经验丰富的专业无线电 / 电视技术人员以获取帮助。未经 InFocus Corporation 公司明确同意进行的更改或修改，可能会丧失对设备的操作权利。加拿大本 B 类数字设备符合加拿大 ICES-003 标准。 Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. 机构认证 cTUVus 其他指定的国家认证也可适用。请参见产品认证标签。本文档适用于规范型号 AA0021。输入额定值： 100-240Vac, 3.9A, 50-60Hz InFocus 有权随时变更产品销售内容及规格，无需另行通知。 1

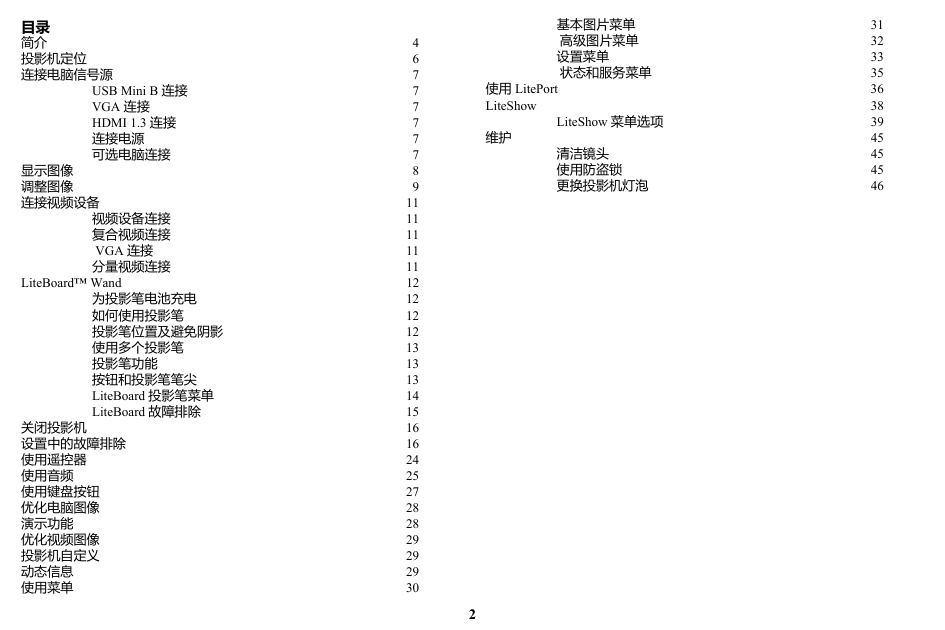

目录简介投影机定位连接电脑信号源 USB Mini B 连接 VGA 连接 HDMI 1.3 连接连接电源可选电脑连接显示图像调整图像连接视频设备视频设备连接复合视频连接 VGA 连接分量视频连接 LiteBoard™ Wand 为投影笔电池充电如何使用投影笔投影笔位置及避免阴影使用多个投影笔投影笔功能按钮和投影笔笔尖 LiteBoard 投影笔菜单 LiteBoard 故障排除关闭投影机设置中的故障排除使用遥控器使用音频使用键盘按钮优化电脑图像演示功能优化视频图像投影机自定义动态信息使用菜单 31 32 33 35 36 38 39 45 45 45 46 4 6 7 7 7 7 7 7 8 9 11 11 11 11 11 12 12 12 12 13 13 13 14 15 16 16 24 25 27 28 28 29 29 29 30 使用 LitePort LiteShow 基本图片菜单高级图片菜单设置菜单状态和服务菜单 LiteShow 菜单选项清洁镜头使用防盗锁更换投影机灯泡维护 2

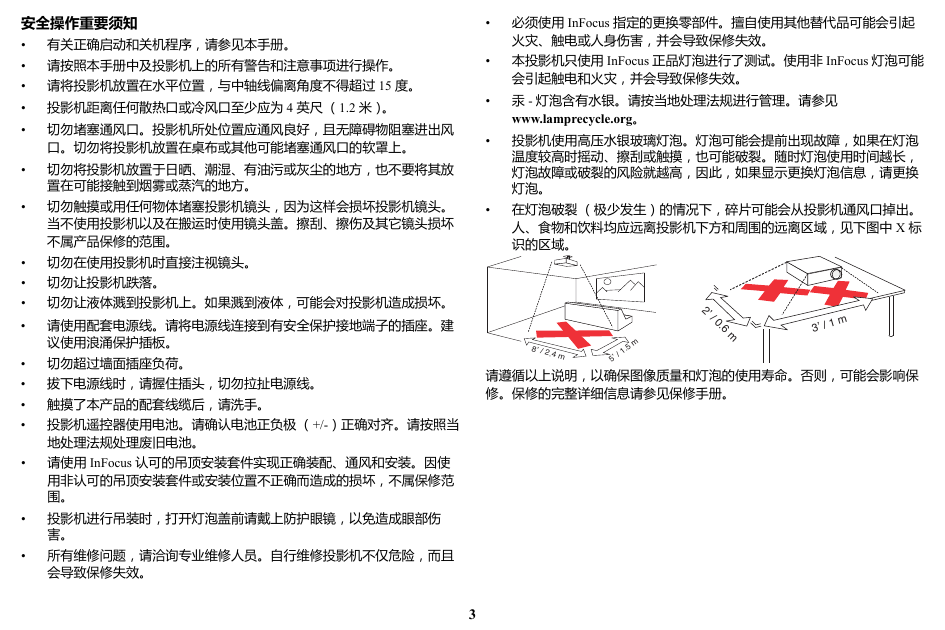

• 必须使用 InFocus 指定的更换零部件。擅自使用其他替代品可能会引起火灾、触电或人身伤害，并会导致保修失效。 • 本投影机只使用 InFocus 正品灯泡进行了测试。使用非 InFocus 灯泡可能会引起触电和火灾，并会导致保修失效。 • 汞 - 灯泡含有水银。请按当地处理法规进行管理。请参见 www.lamprecycle.org。 • 投影机使用高压水银玻璃灯泡。灯泡可能会提前出现故障，如果在灯泡温度较高时摇动、擦刮或触摸，也可能破裂。随时灯泡使用时间越长，灯泡故障或破裂的风险就越高，因此，如果显示更换灯泡信息，请更换灯泡。 • 在灯泡破裂（极少发生）的情况下，碎片可能会从投影机通风口掉出。人、食物和饮料均应远离投影机下方和周围的远离区域，见下图中 X 标识的区域。 2’ / 0.6 m 3 ’ / 1 m 8’/2.4 m m 5 ’ / 1 . 5 请遵循以上说明，以确保图像质量和灯泡的使用寿命。否则，可能会影响保修。保修的完整详细信息请参见保修手册。安全操作重要须知 • 有关正确启动和关机程序，请参见本手册。 • 请按照本手册中及投影机上的所有警告和注意事项进行操作。 • 请将投影机放置在水平位置，与中轴线偏离角度不得超过 15 度。 • 投影机距离任何散热口或冷风口至少应为 4 英尺（1.2 米）。 • 切勿堵塞通风口。投影机所处位置应通风良好，且无障碍物阻塞进出风口。切勿将投影机放置在桌布或其他可能堵塞通风口的软罩上。 • 切勿将投影机放置于日晒、潮湿、有油污或灰尘的地方，也不要将其放置在可能接触到烟雾或蒸汽的地方。 • 切勿触摸或用任何物体堵塞投影机镜头，因为这样会损坏投影机镜头。当不使用投影机以及在搬运时使用镜头盖。擦刮、擦伤及其它镜头损坏不属产品保修的范围。 • 切勿在使用投影机时直接注视镜头。 • 切勿让投影机跌落。 • 切勿让液体溅到投影机上。如果溅到液体，可能会对投影机造成损坏。 • 请使用配套电源线。请将电源线连接到有安全保护接地端子的插座。建议使用浪涌保护插板。 • 切勿超过墙面插座负荷。 • 拔下电源线时，请握住插头，切勿拉扯电源线。 • 触摸了本产品的配套线缆后，请洗手。 • 投影机遥控器使用电池。请确认电池正负极（+/-）正确对齐。请按照当地处理法规处理废旧电池。 • 请使用 InFocus 认可的吊顶安装套件实现正确装配、通风和安装。因使用非认可的吊顶安装套件或安装位置不正确而造成的损坏，不属保修范围。 • 投影机进行吊装时，打开灯泡盖前请戴上防护眼镜，以免造成眼部伤害。 • 所有维修问题，请洽询专业维修人员。自行维修投影机不仅危险，而且会导致保修失效。 3

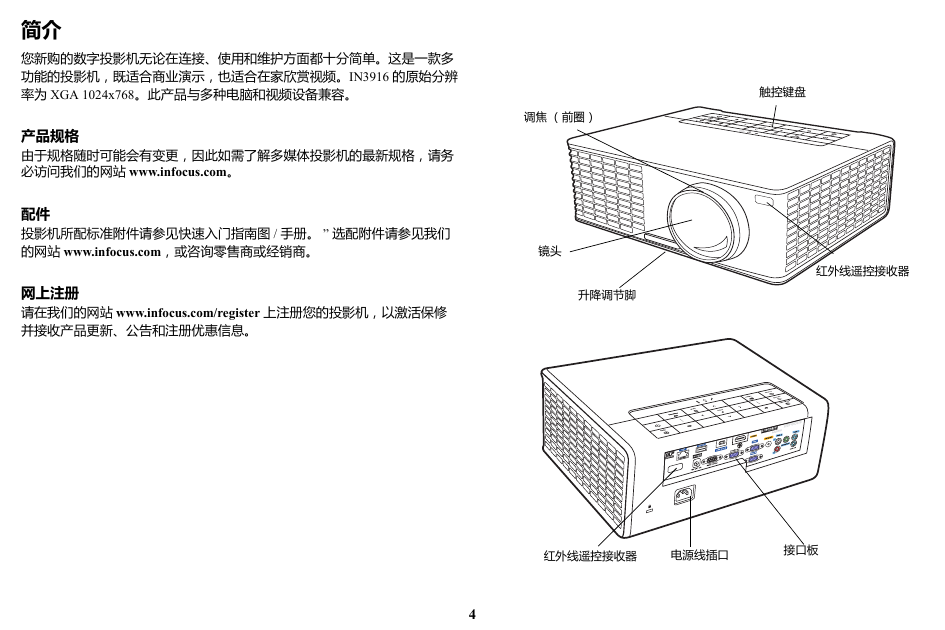

简介您新购的数字投影机无论在连接、使用和维护方面都十分简单。这是一款多功能的投影机，既适合商业演示，也适合在家欣赏视频。 IN3916 的原始分辨率为 XGA 1024x768。此产品与多种电脑和视频设备兼容。产品规格由于规格随时可能会有变更，因此如需了解多媒体投影机的最新规格，请务必访问我们的网站 www.infocus.com。配件投影机所配标准附件请参见快速入门指南图 / 手册。 ” 选配附件请参见我们的网站 www.infocus.com，或咨询零售商或经销商。网上注册请在我们的网站 www.infocus.com/register 上注册您的投影机，以激活保修并接收产品更新、公告和注册优惠信息。调焦（前圈）触控键盘镜头升降调节脚红外线遥控接收器红外线遥控接收器电源线插口接口板 4

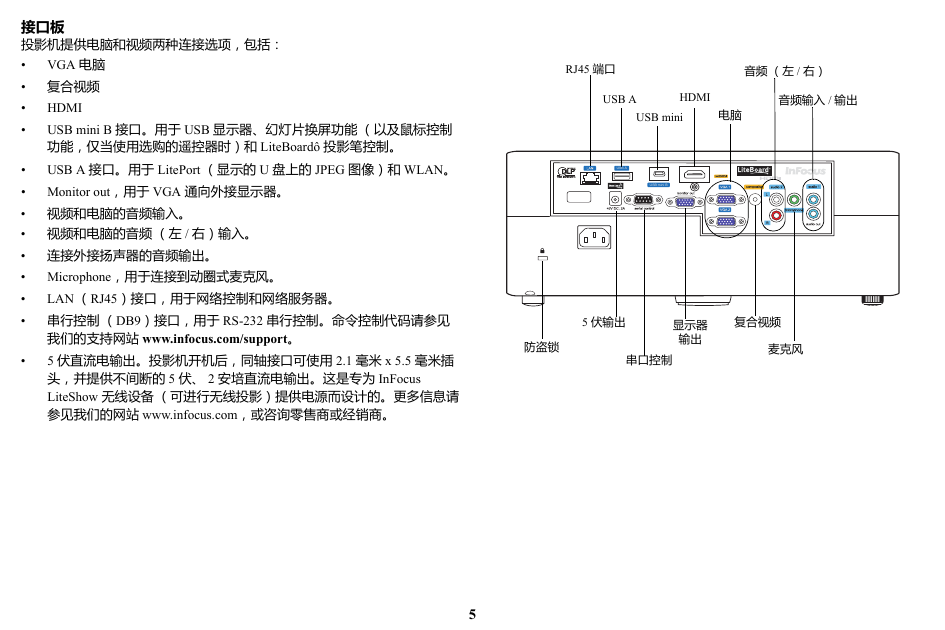

接口板投影机提供电脑和视频两种连接选项，包括： • VGA 电脑 • 复合视频 • HDMI • USB mini B 接口。用于 USB 显示器、幻灯片换屏功能（以及鼠标控制功能，仅当使用选购的遥控器时）和 LiteBoardô 投影笔控制。 • USB A 接口。用于 LitePort （显示的 U 盘上的 JPEG 图像）和 WLAN。 • Monitor out，用于 VGA 通向外接显示器。 • 视频和电脑的音频输入。 • 视频和电脑的音频（左 / 右）输入。 • 连接外接扬声器的音频输出。 • Microphone，用于连接到动圈式麦克风。 • • 串行控制（DB9）接口，用于 RS-232 串行控制。命令控制代码请参见 LAN （RJ45）接口，用于网络控制和网络服务器。 • 我们的支持网站 www.infocus.com/support。 5 伏直流电输出。投影机开机后，同轴接口可使用 2.1 毫米 x 5.5 毫米插头，并提供不间断的 5 伏、 2 安培直流电输出。这是专为 InFocus LiteShow 无线设备（可进行无线投影）提供电源而设计的。更多信息请参见我们的网站 www.infocus.com，或咨询零售商或经销商。 RJ45 端口音频（左 / 右） USB A HDMI USB mini 电脑音频输入 / 输出 USB A USB mini B 5 伏输出防盗锁串口控制显示器输出复合视频麦克风 5

投影机定位要确定投影机的安装位置，需考虑屏幕的大小和形状、电源插座的位置，以及投影机与其他设备之间的距离等因素。以下是一些常规原则： • 将投影机置于离屏幕 30 英寸（0.75 米）和 65 英寸（1.65 米）之间的位置。为确保线缆插拔方便，投影机与墙壁或其他物体之间的距离不得小于 24 英 • 寸（0.61 米）。 • 如果投影机要进行吊装，强烈建议您使用 InFocus 认可的吊装套件，以实现正确装配、通风和安装。详细信息请参见 InFocus 吊顶安装套件（产品号 SP-CEIL-UNIV）配套的安装指南。因使用非认可的吊顶安装套件或安装位置不正确而造成的损坏，不属保修范围。要将图像上下翻转，请参见第第 34 页页的 “ 吊装 ”。建议您使用 InFocus 认可的吊装套件。 Table 1: 屏幕尺寸屏幕对角尺寸投影图像尺寸宽度投影距离（L）最小英尺 5.9 6.7 7.5 7.8 8.3 8.7 10.0 13.0 英寸 71 80 90 94 100 104 120 156 米 1.8 2.0 2.3 2.4 2.5 2.6 3.0 4.0 英寸 60 68 76 80 85 88 102 133 毫米 153 172 194 202 215 224 258 337 米 0.75 0.84 0.95 0.99 1.05 1.10 1.26 1.65 英寸 30 33 37 39 41 43 50 65 • 请将投影机放置在距离屏幕适当的位置。投影机镜头至屏幕的距离和视频格式会影响到投影图像的大小。（IN3916 的投射比例为 0.49:1。） IN3916 图像偏移为 105% +/-2%。这意味着如果有一个从安装在桌面的投影机投影 40 英寸（1 米）高的图像，则图像的底部应在镜头中心线上方 2.8 英寸（0.07 米）处。 • 40 英寸高的图像投影角度图像底部比镜头中心高 2.8 英寸镜头中心 6

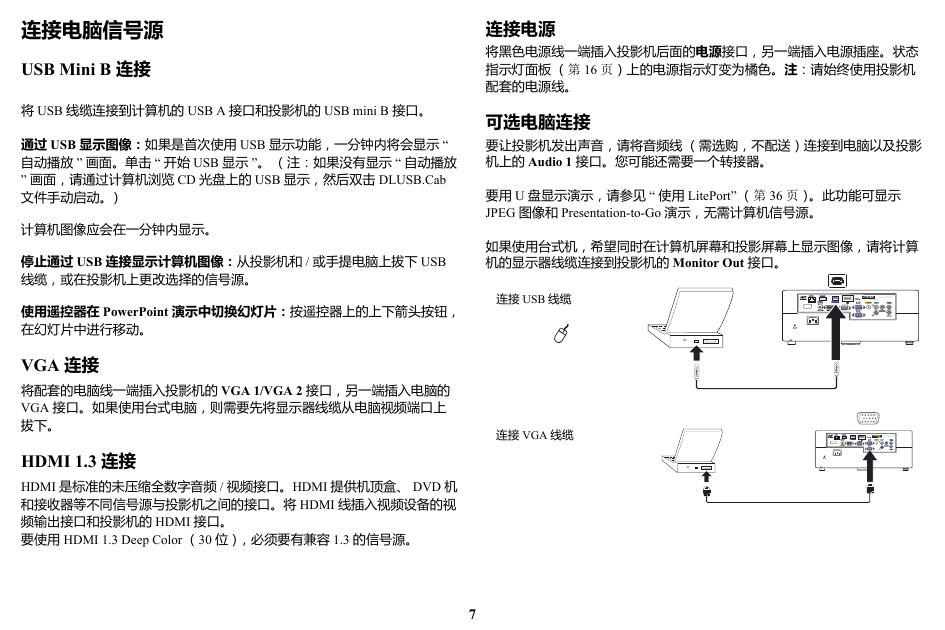

连接电源将黑色电源线一端插入投影机后面的电源接口，另一端插入电源插座。状态指示灯面板（第 16 页）上的电源指示灯变为橘色。注：请始终使用投影机配套的电源线。可选电脑连接要让投影机发出声音，请将音频线（需选购，不配送）连接到电脑以及投影机上的 Audio 1 接口。您可能还需要一个转接器。要用 U 盘显示演示，请参见 “ 使用 LitePort” （第 36 页）。此功能可显示 JPEG 图像和 Presentation-to-Go 演示，无需计算机信号源。如果使用台式机，希望同时在计算机屏幕和投影屏幕上显示图像，请将计算机的显示器线缆连接到投影机的 Monitor Out 接口。连接 USB 线缆 USB A USB mini B MOLEX MOLEX 连接 VGA 线缆 USB A USB mini B 连接电脑信号源 USB Mini B 连接将 USB 线缆连接到计算机的 USB A 接口和投影机的 USB mini B 接口。通过 USB 显示图像：如果是首次使用 USB 显示功能，一分钟内将会显示 “ 自动播放 ” 画面。单击 “ 开始 USB 显示 ”。（注：如果没有显示 “ 自动播放 ” 画面，请通过计算机浏览 CD 光盘上的 USB 显示，然后双击 DLUSB.Cab 文件手动启动。）计算机图像应会在一分钟内显示。停止通过 USB 连接显示计算机图像：从投影机和 / 或手提电脑上拔下 USB 线缆，或在投影机上更改选择的信号源。使用遥控器在 PowerPoint 演示中切换幻灯片：按遥控器上的上下箭头按钮，在幻灯片中进行移动。 VGA 连接将配套的电脑线一端插入投影机的 VGA 1/VGA 2 接口，另一端插入电脑的 VGA 接口。如果使用台式电脑，则需要先将显示器线缆从电脑视频端口上拔下。 HDMI 1.3 连接 HDMI 是标准的未压缩全数字音频 / 视频接口。 HDMI 提供机顶盒、 DVD 机和接收器等不同信号源与投影机之间的接口。将 HDMI 线插入视频设备的视频输出接口和投影机的 HDMI 接口。要使用 HDMI 1.3 Deep Color （30 位），必须要有兼容 1.3 的信号源。 7
