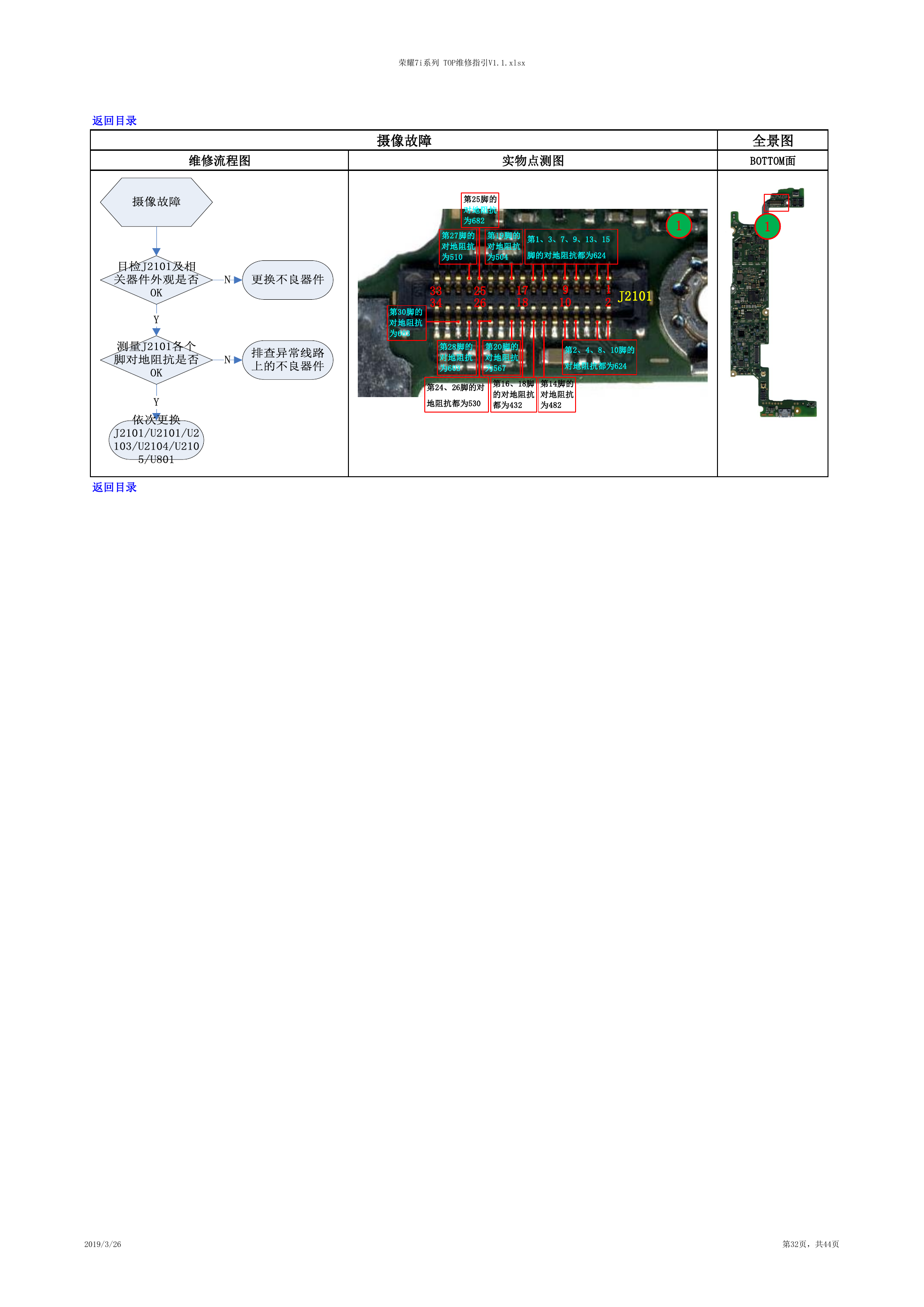

荣耀7i系列 TOP维修指引V1.1.xlsx 维修流程图 实物点测图 摄像故障 全景图 BOTTOM面 第25脚的 对地阻抗 为682 第27脚的 对地阻抗 为510 第19脚的 对地阻抗 为504 第1、3、7、9、13、15 脚的对地阻抗都为624 1 1 33 34 25 26 17 18 9 10 1 2 J2101 第30脚的 对地阻抗 为603 第28脚的 对地阻抗 为603 第20脚的 对地阻抗 为567 第2、4、8、10脚的 对地阻抗都为624 第24、26脚的对 地阻抗都为530 第16、18脚 的对地阻抗 都为432 第14脚的 对地阻抗 为482 返回目录 返回目录 2019/3/26 第32页，共44页 摄像故障目检J2101及相关器件外观是否OK更换不良器件NY测量J2101各个脚对地阻抗是否OK排查异常线路上的不良器件NY依次更换J2101/U2101/U2103/U2104/U2105/U801
