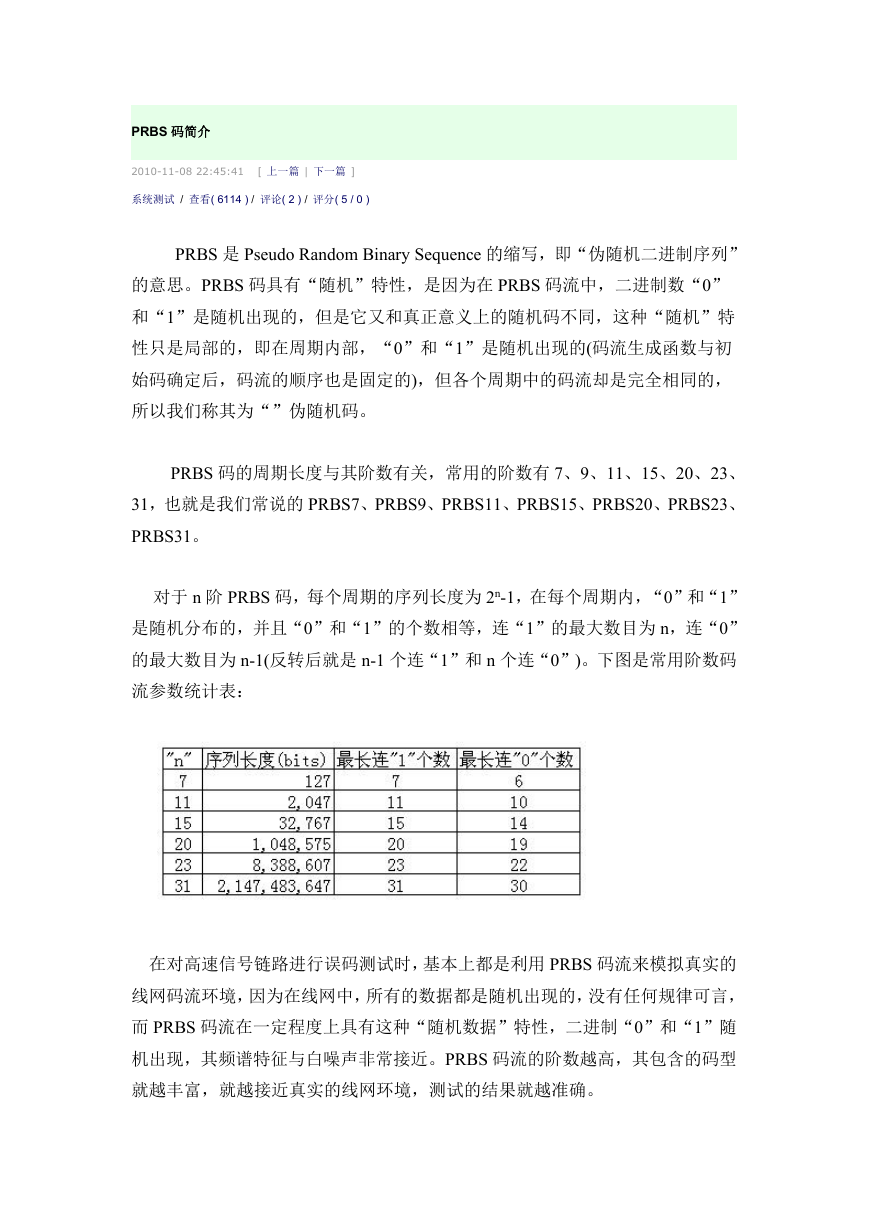

PRBS 码简介 2010-11-08 22:45:41 [ 上一篇 | 下一篇 ] 系统测试 / 查看( 6114 ) / 评论( 2 ) / 评分( 5 / 0 ) PRBS 是 Pseudo Random Binary Sequence 的缩写，即“伪随机二进制序列” 的意思。PRBS 码具有“随机”特性，是因为在 PRBS 码流中，二进制数“0” 和“1”是随机出现的，但是它又和真正意义上的随机码不同，这种“随机”特 性只是局部的，即在周期内部，“0”和“1”是随机出现的(码流生成函数与初 始码确定后，码流的顺序也是固定的)，但各个周期中的码流却是完全相同的， 所以我们称其为“”伪随机码。 PRBS 码的周期长度与其阶数有关，常用的阶数有 7、9、11、15、20、23、 31，也就是我们常说的 PRBS7、PRBS9、PRBS11、PRBS15、PRBS20、PRBS23、 PRBS31。 对于 n 阶 PRBS 码，每个周期的序列长度为 2n-1，在每个周期内，“0”和“1” 是随机分布的，并且“0”和“1”的个数相等，连“1”的最大数目为 n，连“0” 的最大数目为 n-1(反转后就是 n-1 个连“1”和 n 个连“0”)。下图是常用阶数码 流参数统计表： 在对高速信号链路进行误码测试时，基本上都是利用 PRBS 码流来模拟真实的 线网码流环境，因为在线网中，所有的数据都是随机出现的，没有任何规律可言， 而 PRBS 码流在一定程度上具有这种“随机数据”特性，二进制“0”和“1”随 机出现，其频谱特征与白噪声非常接近。PRBS 码流的阶数越高，其包含的码型 就越丰富，就越接近真实的线网环境，测试的结果就越准确。 

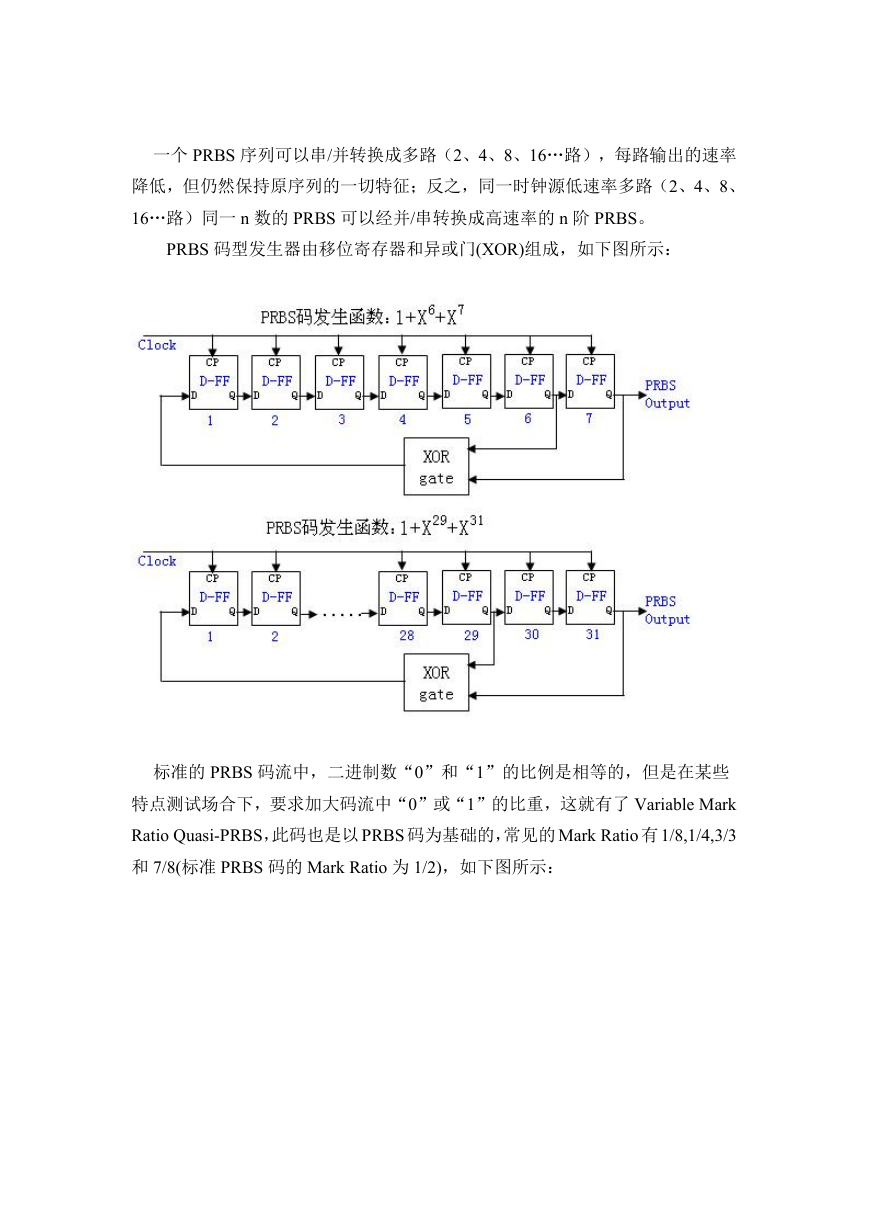

一个 PRBS 序列可以串/并转换成多路（2、4、8、16…路），每路输出的速率 降低，但仍然保持原序列的一切特征；反之，同一时钟源低速率多路（2、4、8、 16…路）同一 n 数的 PRBS 可以经并/串转换成高速率的 n 阶 PRBS。 PRBS 码型发生器由移位寄存器和异或门(XOR)组成，如下图所示： 标准的 PRBS 码流中，二进制数“0”和“1”的比例是相等的，但是在某些 特点测试场合下，要求加大码流中“0”或“1”的比重，这就有了 Variable Mark Ratio Quasi-PRBS，此码也是以 PRBS 码为基础的，常见的 Mark Ratio 有 1/8,1/4,3/3 和 7/8(标准 PRBS 码的 Mark Ratio 为 1/2)，如下图所示： 

将 1/4、3/4 Mark RatioPRBS 码流进行反转便可得到 3/4、7/8 Mark Ratio PRBS 码流。 1).1/4 Mark Ratio PRBS 码流中，二进制数“1”的比例占 1/4，“0”的比例 占 3/4； 2).3/4 Mark Ratio PRBS 码流中，二进制数“1”的比例占 3/4，“0”的比例占 1/4； 3).1/8 Mark Ratio PRBS 码流中，二进制数“1”的比例占 1/8，“0”的比例占 7/8； 4).7/8 Mark Ratio PRBS 码流中，二进制数“1”的比例占 7/8，“0”的比例占 1/8；
