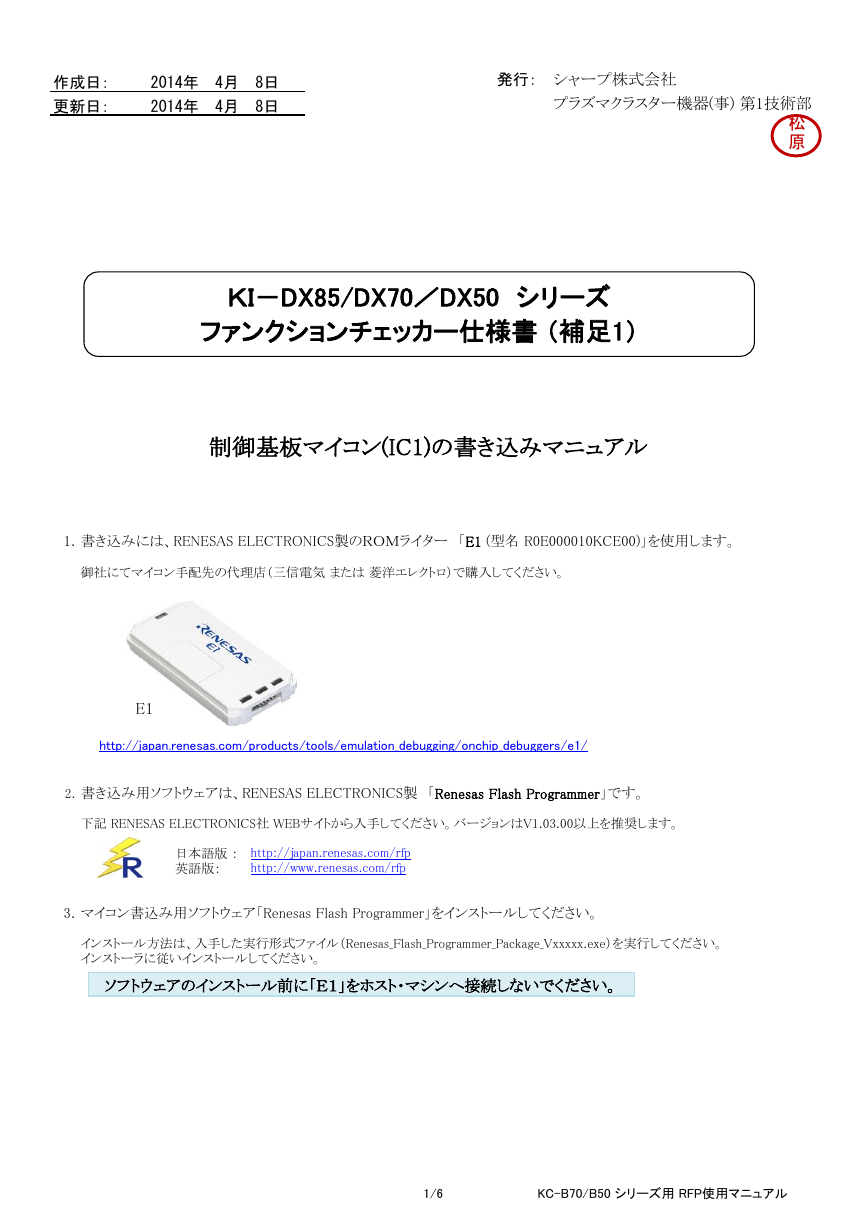

    作成日： 更新日： 2014年 4月 8日 2014年 4月 8日 発行： シャープ株式会社 プラズマクラスター機器(事) 第1技術部 松 原 ＫI－DX85/DX70／DX50 シリーズ ファンクションチェッカー仕様書 （補足1） 制御基板マイコン(IC1)の書き込みマニュアル 1. 書き込みには、RENESAS ELECTRONICS製のＲＯＭライター　「E1 (型名 R0E000010KCE00)」を使用します。 御社にてマイコン手配先の代理店（三信電気 または 菱洋エレクトロ）で購入してください。 E1 http://japan.renesas.com/products/tools/emulation_debugging/onchip_debuggers/e1/ 2. 書き込み用ソフトウェアは、RENESAS ELECTRONICS製　「Renesas Flash Programmer」です。 下記 RENESAS ELECTRONICS社 WEBサイトから入手してください。バージョンはV1.03.00以上を推奨します。 日本語版 ： 英語版： http://japan.renesas.com/rfp http://www.renesas.com/rfp 3. マイコン書込み用ソフトウェア「Renesas Flash Programmer」をインストールしてください。 インストール方法は、入手した実行形式ファイル（Renesas_Flash_Programmer_Package_Vxxxxx.exe）を実行してください。 インストーラに従いインストールしてください。 ソフトウェアのインストール前に「Ｅ１」をホスト・マシンへ接続しないでください。 1/6 KC-B70/B50 シリーズ用 RFP使用マニュアル

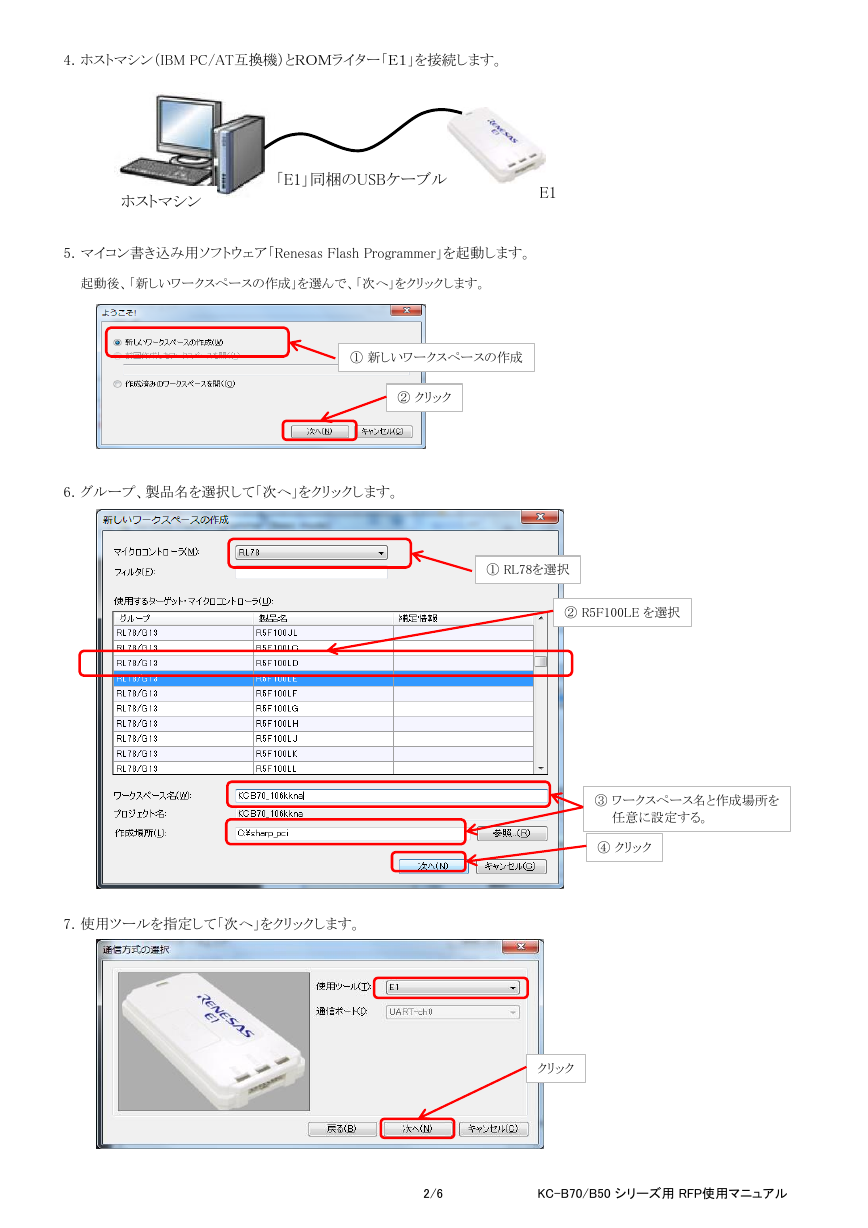

    4. ホストマシン（IBM PC/AT互換機）とＲＯＭライター「Ｅ１」を接続します。 ホストマシン 「E1」同梱のUSBケーブル E1 5. マイコン書き込み用ソフトウェア「Renesas Flash Programmer」を起動します。 起動後、「新しいワークスペースの作成」を選んで、「次へ」をクリックします。 ① 新しいワークスペースの作成 ② クリック 6. グループ、製品名を選択して「次へ」をクリックします。 7. 使用ツールを指定して「次へ」をクリックします。 ① RL78を選択 ② R5F100LE を選択 ③ ワークスペース名と作成場所を 任意に設定する。 ④ クリック クリック 2/6 KC-B70/B50 シリーズ用 RFP使用マニュアル

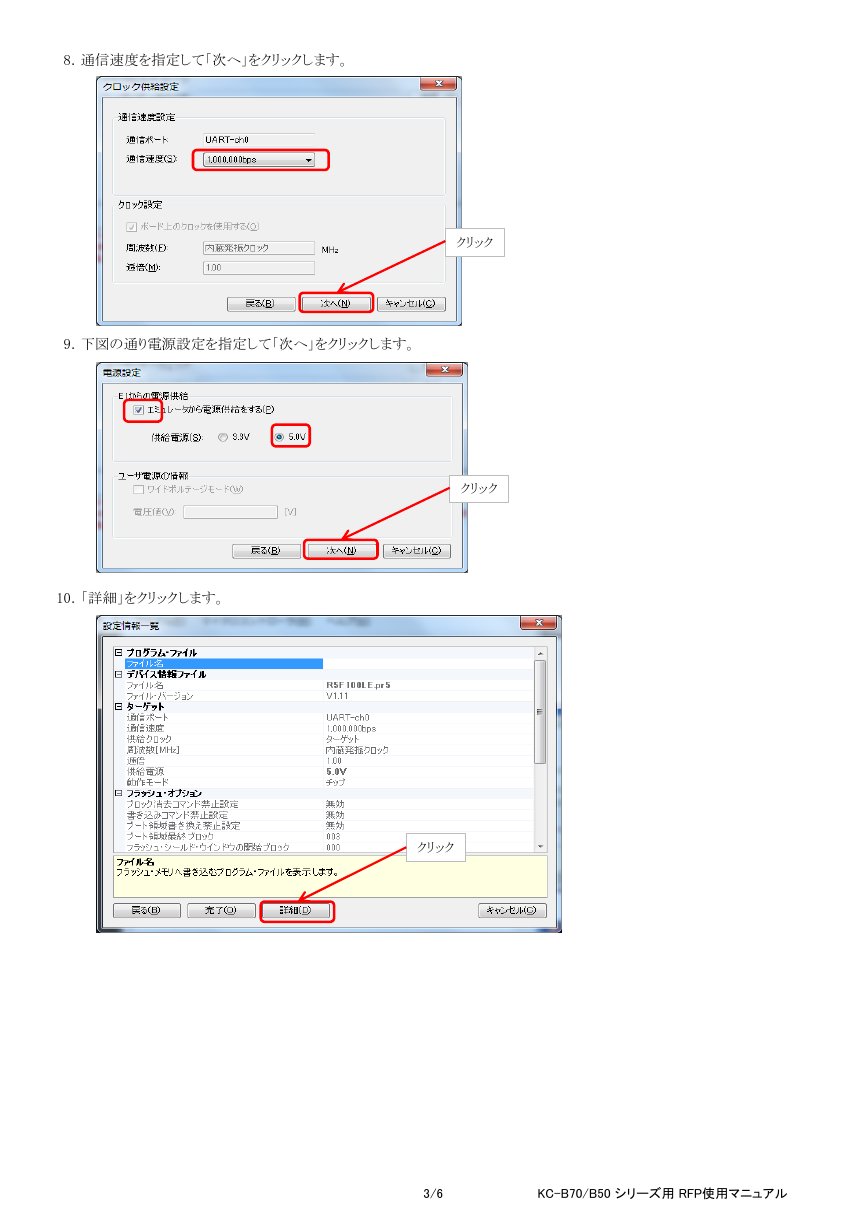

    8. 通信速度を指定して「次へ」をクリックします。 9. 下図の通り電源設定を指定して「次へ」をクリックします。 10. 「詳細」をクリックします。 クリック クリック クリック 3/6 KC-B70/B50 シリーズ用 RFP使用マニュアル

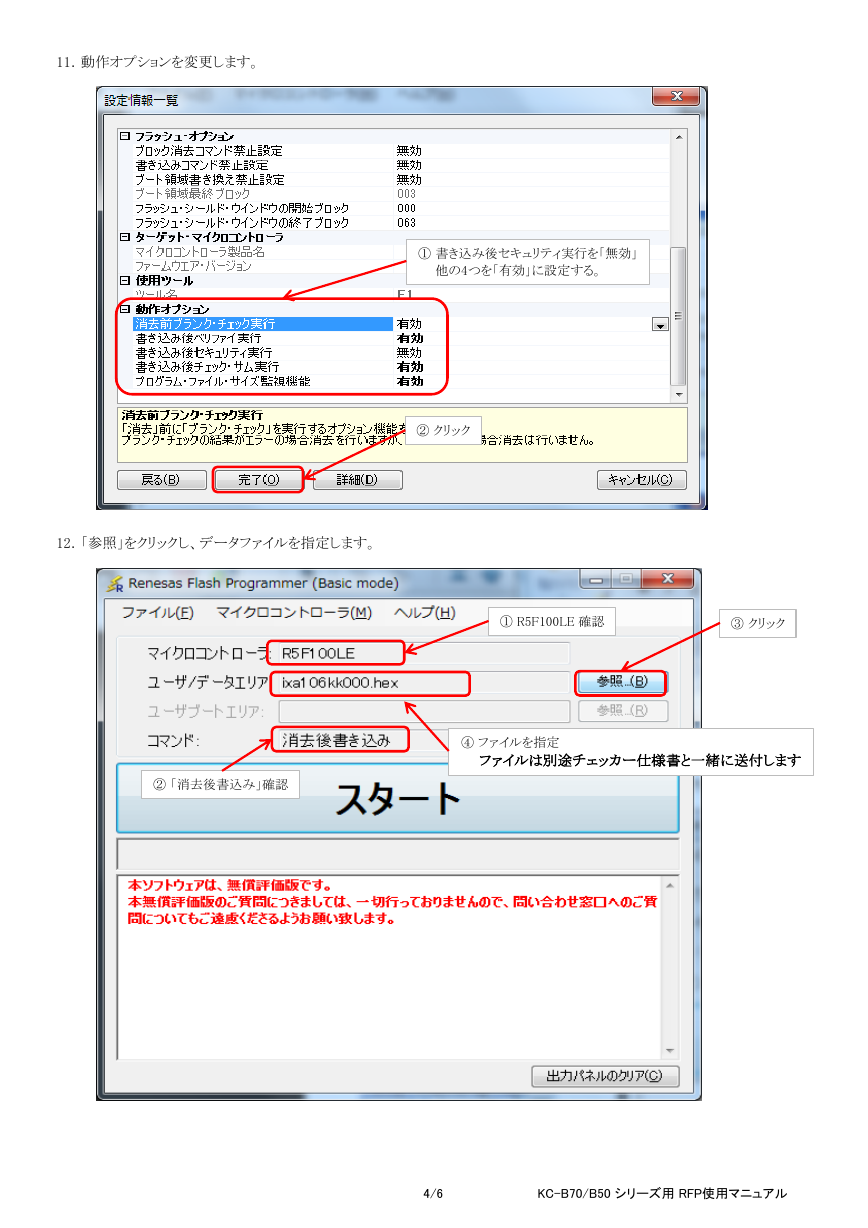

    11. 動作オプションを変更します。 ① 書き込み後セキュリティ実行を「無効」 他の4つを「有効」に設定する。 ② クリック 12. 「参照」をクリックし、データファイルを指定します。 ① R5F100LE 確認 ③ クリック ② 「消去後書込み」確認 ④ ファイルを指定 ファイルは別途チェッカー仕様書と一緒に送付します 4/6 KC-B70/B50 シリーズ用 RFP使用マニュアル

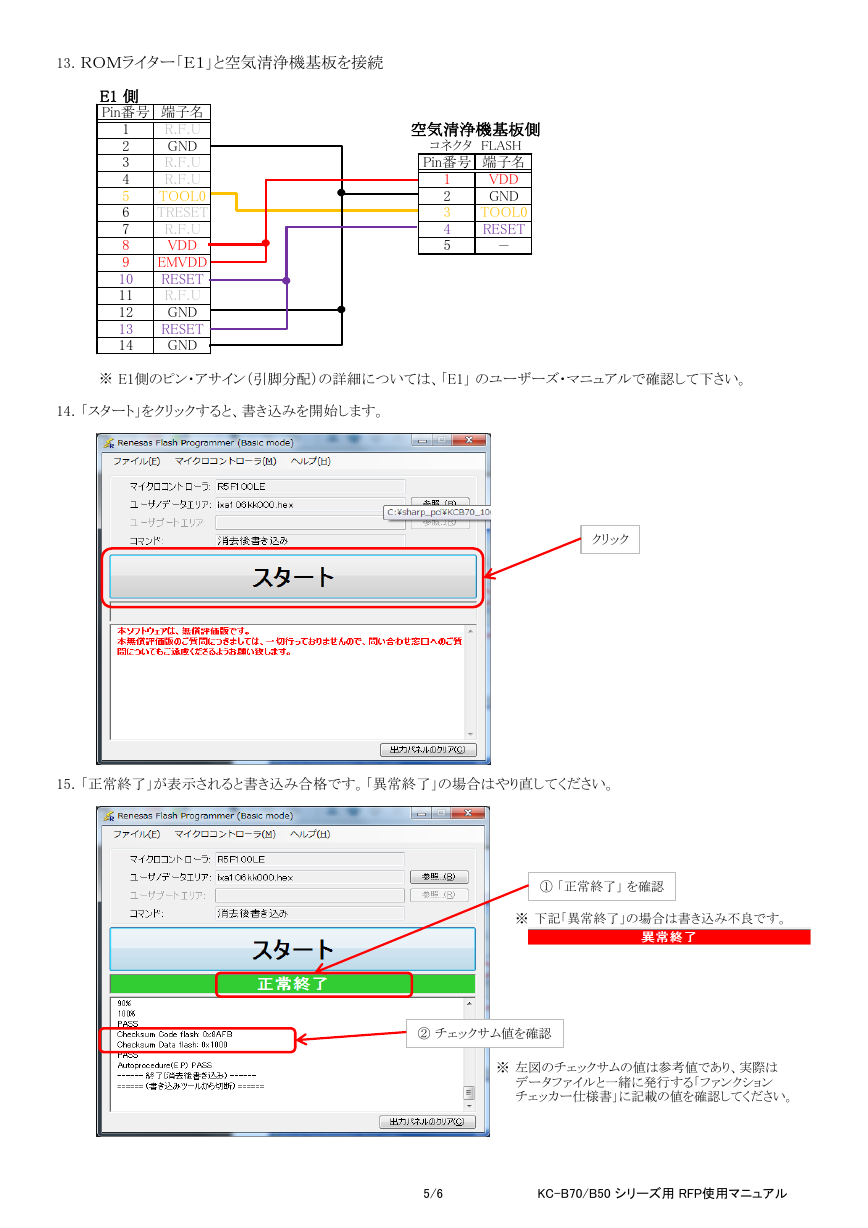

    13. ＲＯＭライター「Ｅ１」と空気清浄機基板を接続 E1 側 Pin番号 端子名 R.F.U GND R.F.U R.F.U TOOL0 TRESET R.F.U VDD EMVDD RESET R.F.U GND RESET GND 1 2 3 4 5 6 7 8 9 10 11 12 13 14 空気清浄機基板側 コネクタ　FLASH Pin番号 端子名 VDD GND 1 2 3 4 5 TOOL0 RESET － ※ E1側のピン・アサイン（引脚分配）の詳細については、「E1」 のユーザーズ・マニュアルで確認して下さい。 14. 「スタート」をクリックすると、書き込みを開始します。 クリック 15. 「正常終了」が表示されると書き込み合格です。「異常終了」の場合はやり直してください。 ① 「正常終了」 を確認 ※ 下記「異常終了」の場合は書き込み不良です。 ② チェックサム値を確認 ※ 左図のチェックサムの値は参考値であり、実際は データファイルと一緒に発行する「ファンクション チェッカー仕様書」に記載の値を確認してください。 5/6 KC-B70/B50 シリーズ用 RFP使用マニュアル

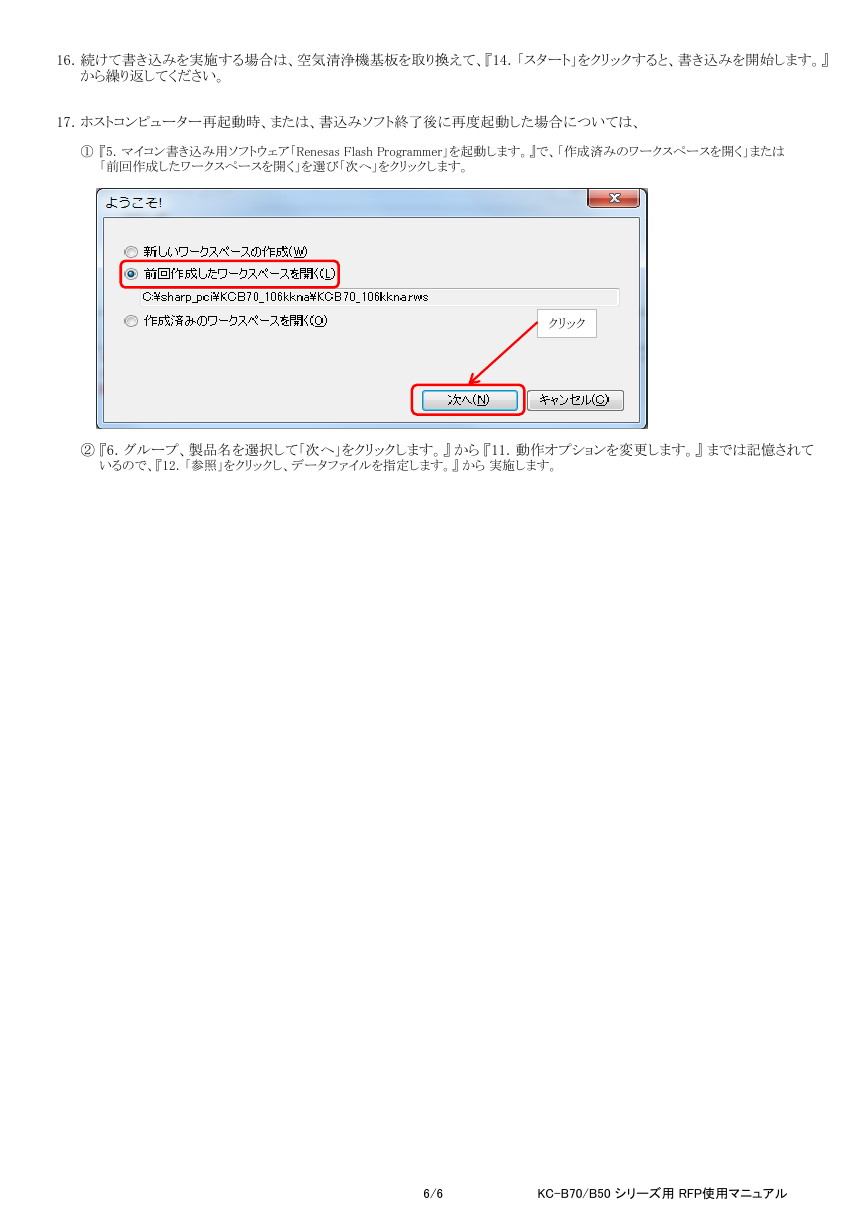

    16. 続けて書き込みを実施する場合は、空気清浄機基板を取り換えて、『14．「スタート」をクリックすると、書き込みを開始します。』 から繰り返してください。 17. ホストコンピューター再起動時、または、書込みソフト終了後に再度起動した場合については、 ① 『5．マイコン書き込み用ソフトウェア「Renesas Flash Programmer」を起動します。』で、「作成済みのワークスペースを開く」または 「前回作成したワークスペースを開く」を選び「次へ」をクリックします。 クリック ② 『6．グループ、製品名を選択して「次へ」をクリックします。』 から 『11．動作オプションを変更します。』 までは記憶されて いるので、『12．「参照」をクリックし、データファイルを指定します。』 から 実施します。 6/6 KC-B70/B50 シリーズ用 RFP使用マニュアル
