h s i l g n E DVD-RAM DVD-RW DVD-R +RW DZ-GX5100SW/DZ-GX5060SW DZ-GX5100SW DZ-GX5060SW Instruction manual To obtain the best performance and ensure years of trouble-free use, please read this entire instruction manual. Инструкция по эксплуатации Если Вы хотите получить надежные результаты при воспроизведении и работать видеокамерой в следующие годы без возникновения каких-либо проблем, прежде всего прочтите полностью эту инструкцию по эксплуатации. DVDCAM PC Software Support Centre URL http://dvdcam-pc.support.hitachi.ca/ Support Center phone numbers for software provided: Телефон центра программного обслуживания для прилагаемого программного обеспечения: PIXELA CORPORATION +63-2-438-0090 URL: http://www.pixela.co.jp/oem/hitachi/e/index.html

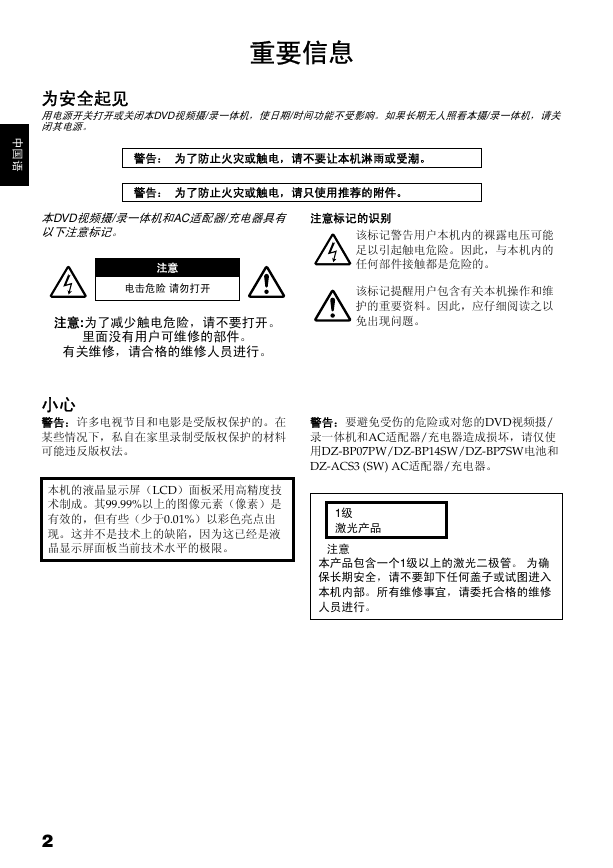

重要信息为安全起见用电源开关打开或关闭本DVD视频摄/录一体机，使日期/时间功能不受影响。如果长期无人照看本摄/录一体机，请关闭其电源。中国语警告：为了防止火灾或触电，请不要让本机淋雨或受潮。警告：为了防止火灾或触电，请只使用推荐的附件。本DVD视频摄/录一体机和AC适配器/充电器具有以下注意标记。注意电击危险请勿打开注意:为了减少触电危险，请不要打开。里面没有用户可维修的部件。有关维修，请合格的维修人员进行。小心警告：许多电视节目和电影是受版权保护的。在某些情况下，私自在家里录制受版权保护的材料可能违反版权法。注意标记的识别该标记警告用户本机内的裸露电压可能足以引起触电危险。因此，与本机内的任何部件接触都是危险的。该标记提醒用户包含有关本机操作和维护的重要资料。因此，应仔细阅读之以免出现问题。警告：要避免受伤的危险或对您的DVD视频摄/ 录一体机和AC适配器/充电器造成损坏，请仅使用DZ-BP07PW/DZ-BP14SW/DZ-BP7SW电池和 DZ-ACS3 (SW) AC适配器/充电器。本机的液晶显示屏（LCD）面板采用高精度技术制成。其99.99%以上的图像元素（像素）是有效的，但有些（少于0.01%）以彩色亮点出现。这并不是技术上的缺陷，因为这已经是液晶显示屏面板当前技术水平的极限。 1级激光产品注意本产品包含一个1级以上的激光二极管。为确保长期安全，请不要卸下任何盖子或试图进入本机内部。所有维修事宜，请委托合格的维修人员进行。 2

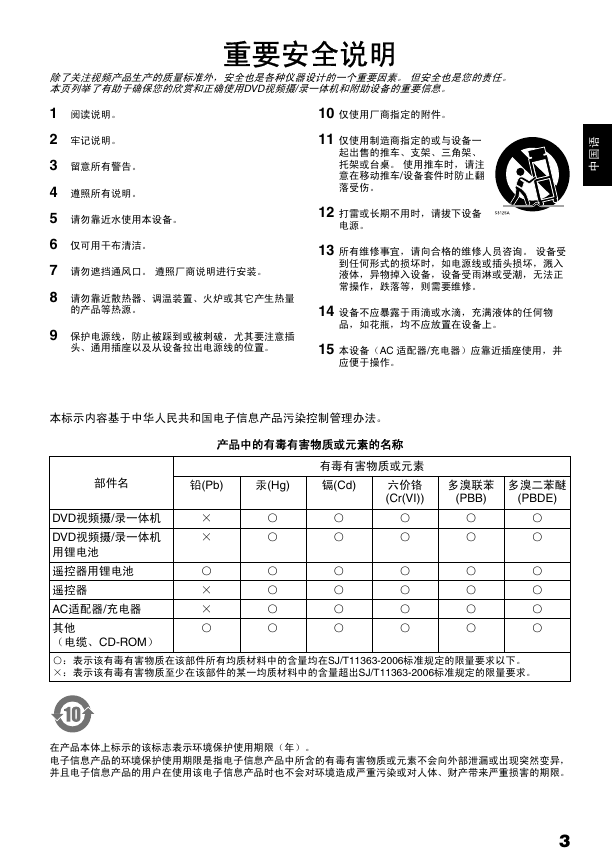

重要安全说明除了关注视频产品生产的质量标准外，安全也是各种仪器设计的一个重要因素。但安全也是您的责任。本页列举了有助于确保您的欣赏和正确使用DVD视频摄/录一体机和附助设备的重要信息。 1 阅读说明。 2 牢记说明。 3 留意所有警告。 4 遵照所有说明。 5 请勿靠近水使用本设备。 6 仅可用干布清洁。 7 请勿遮挡通风口。遵照厂商说明进行安装。 8 请勿靠近散热器、调温装置、火炉或其它产生热量的产品等热源。 9 保护电源线，防止被踩到或被刺破，尤其要注意插头、通用插座以及从设备拉出电源线的位置。语国中 10 仅使用厂商指定的附件。 11 仅使用制造商指定的或与设备一起出售的推车、支架、三角架、托架或台桌。使用推车时，请注意在移动推车/设备套件时防止翻落受伤。 12 打雷或长期不用时，请拔下设备电源。 13 所有维修事宜，请向合格的维修人员咨询。设备受到任何形式的损坏时，如电源线或插头损坏，溅入液体，异物掉入设备，设备受雨淋或受潮，无法正常操作，跌落等，则需要维修。 14 设备不应暴露于雨滴或水滴，充满液体的任何物品，如花瓶，均不应放置在设备上。 15 本设备（AC 适配器/充电器）应靠近插座使用，并应便于操作。本标示内容基于中华人民共和国电子信息产品污染控制管理办法。产品中的有毒有害物质或元素的名称部件名铅(Pb) 汞(Hg) 有毒有害物质或元素镉(Cd) 六价铬 (Cr(VI)) 多溴联苯多溴二苯醚 (PBB) (PBDE) DVD视频摄/录一体机 DVD视频摄/录一体机用锂电池遥控器用锂电池 × × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○ ○ 遥控器 AC适配器/充电器其他（电缆、CD-ROM） ○：表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的限量要求以下。 ×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求。 ○ ○ × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 在产品本体上标示的该标志表示环境保护使用期限（年）。电子信息产品的环境保护使用期限是指电子信息产品中所含的有毒有害物质或元素不会向外部泄漏或出现突然变异，并且电子信息产品的用户在使用该电子信息产品时也不会对环境造成严重污染或对人体、财产带来严重损害的期限。 3

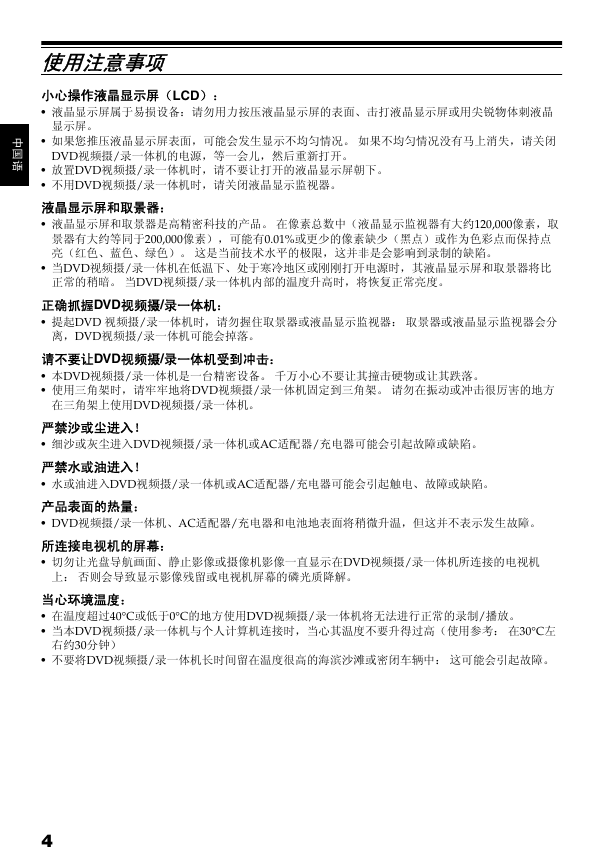

使用注意事项小心操作液晶显示屏（LCD）： • 液晶显示屏属于易损设备：请勿用力按压液晶显示屏的表面、击打液晶显示屏或用尖锐物体刺液晶显示屏。如果您推压液晶显示屏表面，可能会发生显示不均匀情况。如果不均匀情况没有马上消失，请关闭 DVD视频摄/录一体机的电源，等一会儿，然后重新打开。放置DVD视频摄/录一体机时，请不要让打开的液晶显示屏朝下。不用DVD视频摄/录一体机时，请关闭液晶显示监视器。中国语液晶显示屏和取景器：液晶显示屏和取景器是高精密科技的产品。在像素总数中（液晶显示监视器有大约120,000像素，取景器有大约等同于200,000像素），可能有0.01%或更少的像素缺少（黑点）或作为色彩点而保持点亮（红色、蓝色、绿色）。这是当前技术水平的极限，这并非是会影响到录制的缺陷。当DVD视频摄/录一体机在低温下、处于寒冷地区或刚刚打开电源时，其液晶显示屏和取景器将比正常的稍暗。当DVD视频摄/录一体机内部的温度升高时，将恢复正常亮度。正确抓握DVD视频摄/录一体机：提起DVD 视频摄/录一体机时，请勿握住取景器或液晶显示监视器：取景器或液晶显示监视器会分离，DVD视频摄/录一体机可能会掉落。请不要让DVD视频摄/录一体机受到冲击：本DVD视频摄/录一体机是一台精密设备。千万小心不要让其撞击硬物或让其跌落。使用三角架时，请牢牢地将DVD视频摄/录一体机固定到三角架。请勿在振动或冲击很厉害的地方在三角架上使用DVD视频摄/录一体机。严禁沙或尘进入！细沙或灰尘进入DVD视频摄/录一体机或AC适配器/充电器可能会引起故障或缺陷。严禁水或油进入！水或油进入DVD视频摄/录一体机或AC适配器/充电器可能会引起触电、故障或缺陷。产品表面的热量： DVD视频摄/录一体机、AC适配器/充电器和电池地表面将稍微升温，但这并不表示发生故障。所连接电视机的屏幕：切勿让光盘导航画面、静止影像或摄像机影像一直显示在DVD视频摄/录一体机所连接的电视机上：否则会导致显示影像残留或电视机屏幕的磷光质降解。当心环境温度：在温度超过40°C或低于0°C的地方使用DVD视频摄/录一体机将无法进行正常的录制/播放。当本DVD视频摄/录一体机与个人计算机连接时，当心其温度不要升得过高（使用参考：在30°C左右约30分钟）不要将DVD视频摄/录一体机长时间留在温度很高的海滨沙滩或密闭车辆中：这可能会引起故障。 4

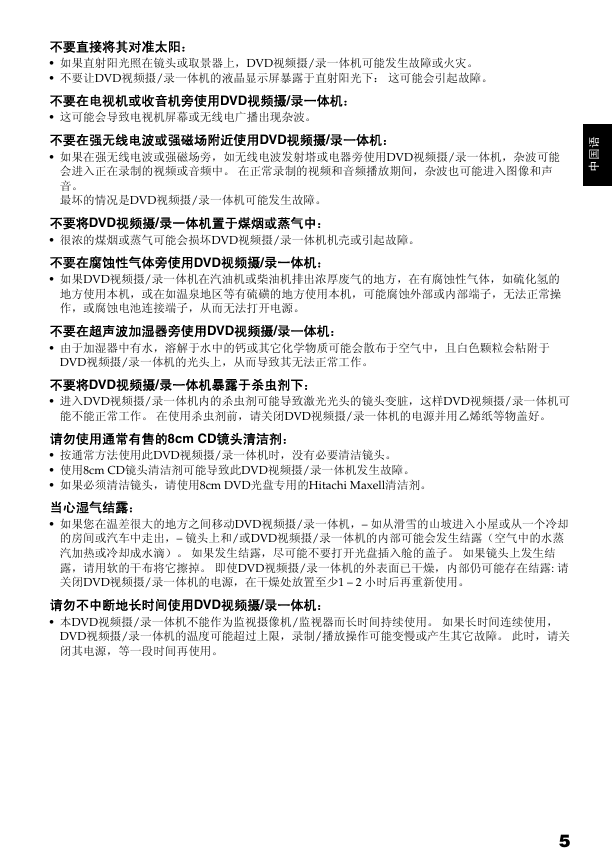

不要直接将其对准太阳：如果直射阳光照在镜头或取景器上，DVD视频摄/录一体机可能发生故障或火灾。不要让DVD视频摄/录一体机的液晶显示屏暴露于直射阳光下：这可能会引起故障。不要在电视机或收音机旁使用DVD视频摄/录一体机：这可能会导致电视机屏幕或无线电广播出现杂波。不要在强无线电波或强磁场附近使用DVD视频摄/录一体机：如果在强无线电波或强磁场旁，如无线电波发射塔或电器旁使用DVD视频摄/录一体机，杂波可能会进入正在录制的视频或音频中。在正常录制的视频和音频播放期间，杂波也可能进入图像和声音。最坏的情况是DVD视频摄/录一体机可能发生故障。不要将DVD视频摄/录一体机置于煤烟或蒸气中：很浓的煤烟或蒸气可能会损坏DVD视频摄/录一体机机壳或引起故障。不要在腐蚀性气体旁使用DVD视频摄/录一体机：如果DVD视频摄/录一体机在汽油机或柴油机排出浓厚废气的地方，在有腐蚀性气体，如硫化氢的地方使用本机，或在如温泉地区等有硫磺的地方使用本机，可能腐蚀外部或内部端子，无法正常操作，或腐蚀电池连接端子，从而无法打开电源。不要在超声波加湿器旁使用DVD视频摄/录一体机：由于加湿器中有水，溶解于水中的钙或其它化学物质可能会散布于空气中，且白色颗粒会粘附于 DVD视频摄/录一体机的光头上，从而导致其无法正常工作。不要将DVD视频摄/录一体机暴露于杀虫剂下：进入DVD视频摄/录一体机内的杀虫剂可能导致激光光头的镜头变脏，这样DVD视频摄/录一体机可能不能正常工作。在使用杀虫剂前，请关闭DVD视频摄/录一体机的电源并用乙烯纸等物盖好。语国中请勿使用通常有售的8cm CD镜头清洁剂：按通常方法使用此DVD视频摄/录一体机时，没有必要清洁镜头。使用8cm CD镜头清洁剂可能导致此DVD视频摄/录一体机发生故障。如果必须清洁镜头，请使用8cm DVD光盘专用的Hitachi Maxell清洁剂。当心湿气结露：如果您在温差很大的地方之间移动DVD视频摄/录一体机，– 如从滑雪的山坡进入小屋或从一个冷却的房间或汽车中走出，– 镜头上和/或DVD视频摄/录一体机的内部可能会发生结露（空气中的水蒸汽加热或冷却成水滴）。如果发生结露，尽可能不要打开光盘插入舱的盖子。如果镜头上发生结露，请用软的干布将它擦掉。即使DVD视频摄/录一体机的外表面已干燥，内部仍可能存在结露: 请关闭DVD视频摄/录一体机的电源，在干燥处放置至少1 – 2 小时后再重新使用。请勿不中断地长时间使用DVD视频摄/录一体机：本DVD视频摄/录一体机不能作为监视摄像机/监视器而长时间持续使用。如果长时间连续使用， DVD视频摄/录一体机的温度可能超过上限，录制/播放操作可能变慢或产生其它故障。此时，请关闭其电源，等一段时间再使用。 5

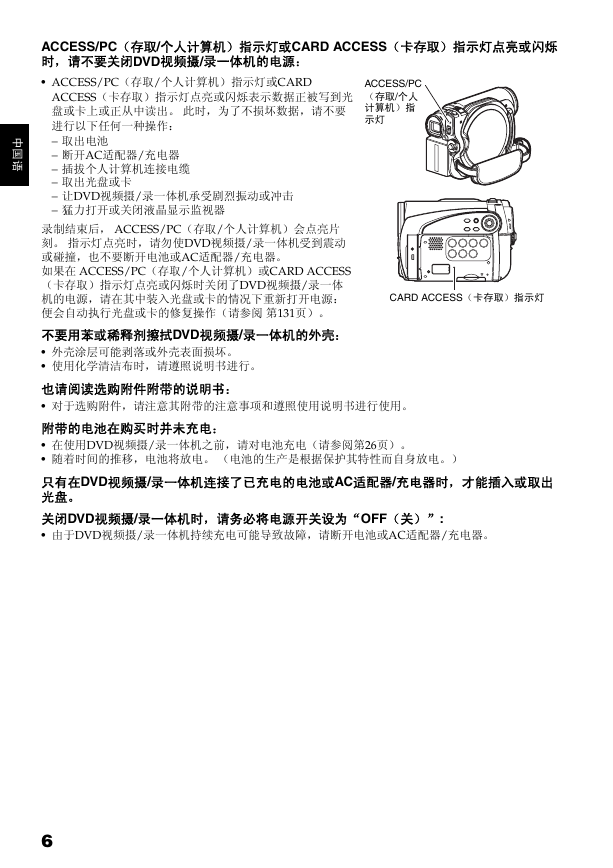

ACCESS/PC（存取/个人计算机）指示灯或CARD ACCESS（卡存取）指示灯点亮或闪烁时，请不要关闭DVD视频摄/录一体机的电源： ACCESS/PC（存取/个人计算机）指示灯或CARD ACCESS/PC （存取/个人计算机）指示灯中国语 ACCESS（卡存取）指示灯点亮或闪烁表示数据正被写到光盘或卡上或正从中读出。此时，为了不损坏数据，请不要进行以下任何一种操作： − 取出电池 − 断开AC适配器/充电器 − 插拔个人计算机连接电缆 − 取出光盘或卡 − 让DVD视频摄/录一体机承受剧烈振动或冲击 − 猛力打开或关闭液晶显示监视器录制结束后， ACCESS/PC（存取/个人计算机）会点亮片刻。指示灯点亮时，请勿使DVD视频摄/录一体机受到震动或碰撞，也不要断开电池或AC适配器/充电器。如果在 ACCESS/PC（存取/个人计算机）或CARD ACCESS （卡存取）指示灯点亮或闪烁时关闭了DVD视频摄/录一体机的电源，请在其中装入光盘或卡的情况下重新打开电源：便会自动执行光盘或卡的修复操作（请参阅第131页）。不要用苯或稀释剂擦拭DVD视频摄/录一体机的外壳：外壳涂层可能剥落或外壳表面损坏。使用化学清洁布时，请遵照说明书进行。 CARD ACCESS（卡存取）指示灯也请阅读选购附件附带的说明书：对于选购附件，请注意其附带的注意事项和遵照使用说明书进行使用。附带的电池在购买时并未充电：在使用DVD视频摄/录一体机之前，请对电池充电（请参阅第26页）。随着时间的推移，电池将放电。（电池的生产是根据保护其特性而自身放电。）只有在DVD视频摄/录一体机连接了已充电的电池或AC适配器/充电器时，才能插入或取出光盘。关闭DVD视频摄/录一体机时，请务必将电源开关设为“OFF（关）”: 由于DVD视频摄/录一体机持续充电可能导致故障，请断开电池或AC适配器/充电器。 6

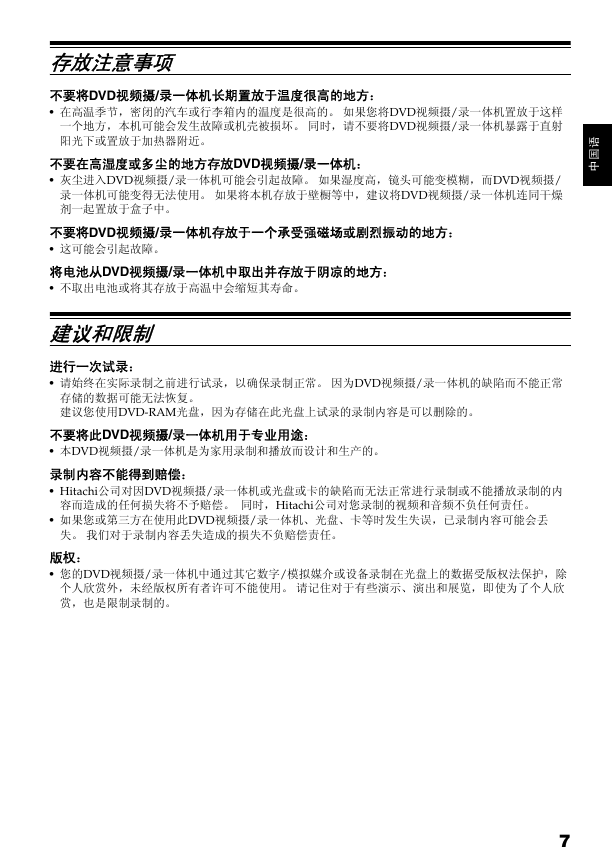

存放注意事项不要将DVD视频摄/录一体机长期置放于温度很高的地方：在高温季节，密闭的汽车或行李箱内的温度是很高的。如果您将DVD视频摄/录一体机置放于这样一个地方，本机可能会发生故障或机壳被损坏。同时，请不要将DVD视频摄/录一体机暴露于直射阳光下或置放于加热器附近。不要在高湿度或多尘的地方存放DVD视频摄/录一体机：灰尘进入DVD视频摄/录一体机可能会引起故障。如果湿度高，镜头可能变模糊，而DVD视频摄/ 录一体机可能变得无法使用。如果将本机存放于壁橱等中，建议将DVD视频摄/录一体机连同干燥剂一起置放于盒子中。语国中不要将DVD视频摄/录一体机存放于一个承受强磁场或剧烈振动的地方：这可能会引起故障。将电池从DVD视频摄/录一体机中取出并存放于阴凉的地方：不取出电池或将其存放于高温中会缩短其寿命。建议和限制进行一次试录：请始终在实际录制之前进行试录，以确保录制正常。因为DVD视频摄/录一体机的缺陷而不能正常存储的数据可能无法恢复。建议您使用DVD-RAM光盘，因为存储在此光盘上试录的录制内容是可以删除的。不要将此DVD视频摄/录一体机用于专业用途：本DVD视频摄/录一体机是为家用录制和播放而设计和生产的。录制内容不能得到赔偿： Hitachi公司对因DVD视频摄/录一体机或光盘或卡的缺陷而无法正常进行录制或不能播放录制的内容而造成的任何损失将不予赔偿。同时，Hitachi公司对您录制的视频和音频不负任何责任。如果您或第三方在使用此DVD视频摄/录一体机、光盘、卡等时发生失误，已录制内容可能会丢失。我们对于录制内容丢失造成的损失不负赔偿责任。版权：您的DVD视频摄/录一体机中通过其它数字/模拟媒介或设备录制在光盘上的数据受版权法保护，除个人欣赏外，未经版权所有者许可不能使用。请记住对于有些演示、演出和展览，即使为了个人欣赏，也是限制录制的。 7

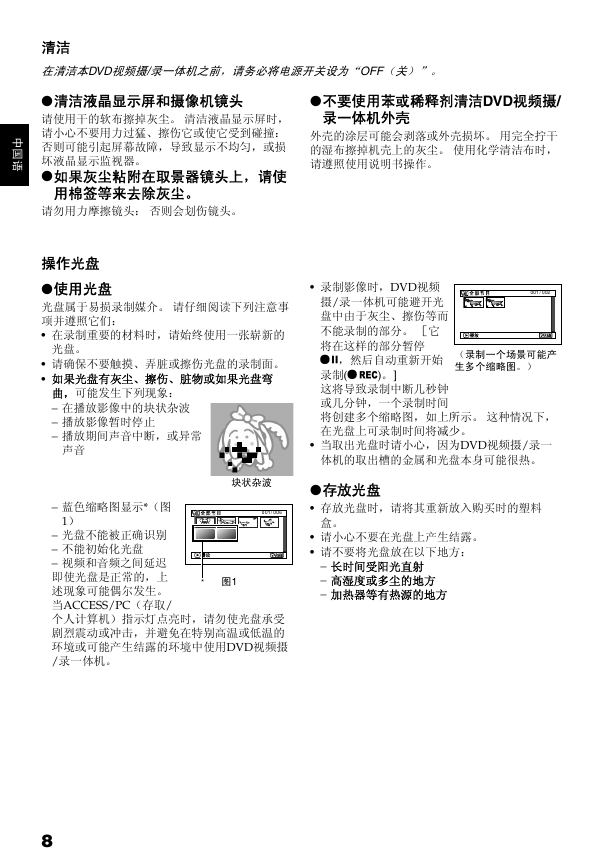

清洁在清洁本DVD视频摄/录一体机之前，请务必将电源开关设为“OFF（关）”。中国语 ●清洁液晶显示屏和摄像机镜头请使用干的软布擦掉灰尘。清洁液晶显示屏时，请小心不要用力过猛、擦伤它或使它受到碰撞：否则可能引起屏幕故障，导致显示不均匀，或损坏液晶显示监视器。 ●如果灰尘粘附在取景器镜头上，请使用棉签等来去除灰尘。请勿用力摩擦镜头：否则会划伤镜头。操作光盘 ●使用光盘光盘属于易损录制媒介。请仔细阅读下列注意事项并遵照它们：在录制重要的材料时，请始终使用一张崭新的光盘。请确保不要触摸、弄脏或擦伤光盘的录制面。如果光盘有灰尘、擦伤、脏物或如果光盘弯 ●不要使用苯或稀释剂清洁DVD视频摄/ 录一体机外壳外壳的涂层可能会剥落或外壳损坏。用完全拧干的湿布擦掉机壳上的灰尘。使用化学清洁布时，请遵照使用说明书操作。 001 / 002 录制影像时，DVD视频摄/录一体机可能避开光盘中由于灰尘、擦伤等而不能录制的部分。［它将在这样的部分暂停 m，然后自动重新开始录制(n)。] 这将导致录制中断几秒钟或几分钟，一个录制时间将创建多个缩略图，如上所示。这种情况下，在光盘上可录制时间将减少。（录制一个场景可能产生多个缩略图。）曲，可能发生下列现象： − 在播放影像中的块状杂波 − 播放影像暂时停止 − 播放期间声音中断，或异常声音 − 蓝色缩略图显示*（图 1） − 光盘不能被正确识别 − 不能初始化光盘 − 视频和音频之间延迟即使光盘是正常的，上述现象可能偶尔发生。当ACCESS/PC（存取/ 个人计算机）指示灯点亮时，请勿使光盘承受剧烈震动或冲击，并避免在特别高温或低温的环境或可能产生结露的环境中使用DVD视频摄 /录一体机。图1 * 当取出光盘时请小心，因为DVD视频摄/录一体机的取出槽的金属和光盘本身可能很热。块状杂波 0 01/ 006 ●存放光盘存放光盘时，请将其重新放入购买时的塑料盒。请小心不要在光盘上产生结露。请不要将光盘放在以下地方： − 长时间受阳光直射 − 高湿度或多尘的地方 − 加热器等有热源的地方 8
