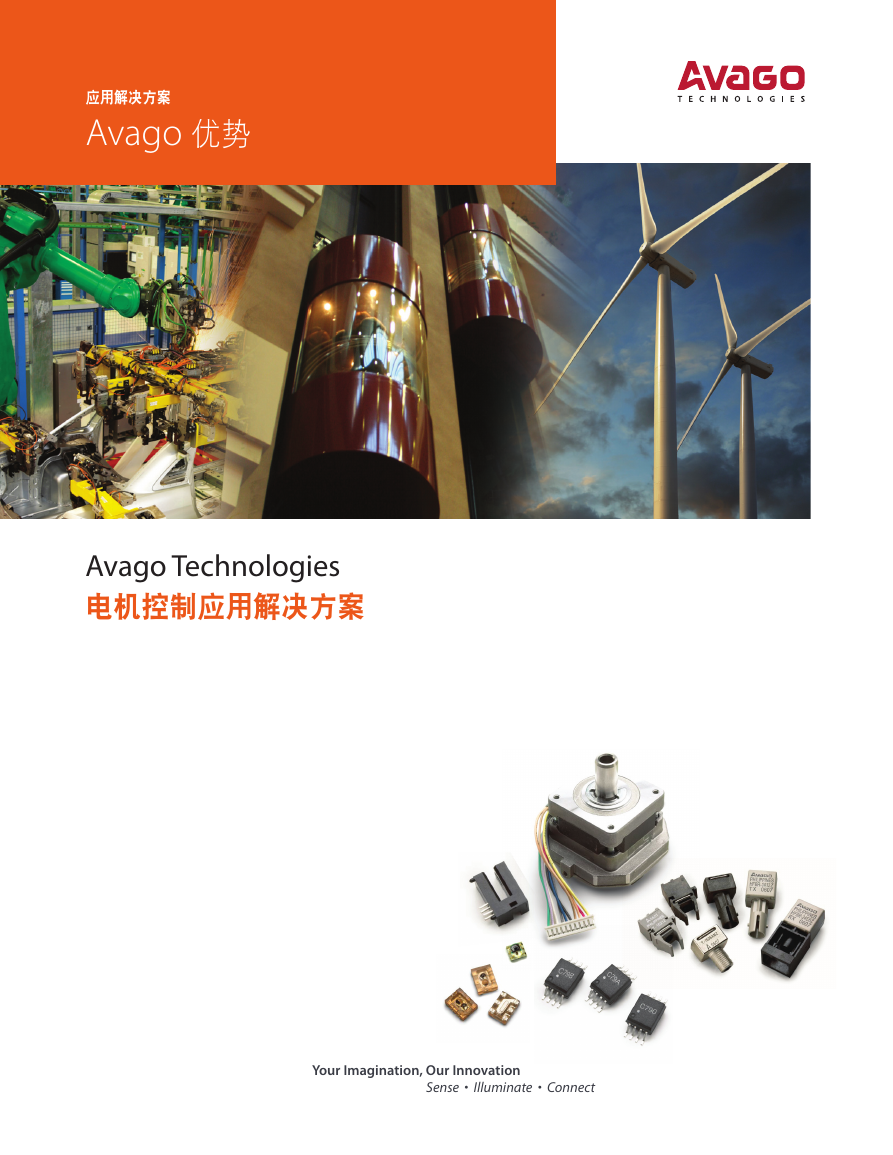

应用解决方案 Avago 优势 Avago Technologies 电机控制应用解决方案 Your Imagination, Our Innovation Sense • Illuminate • Connect 

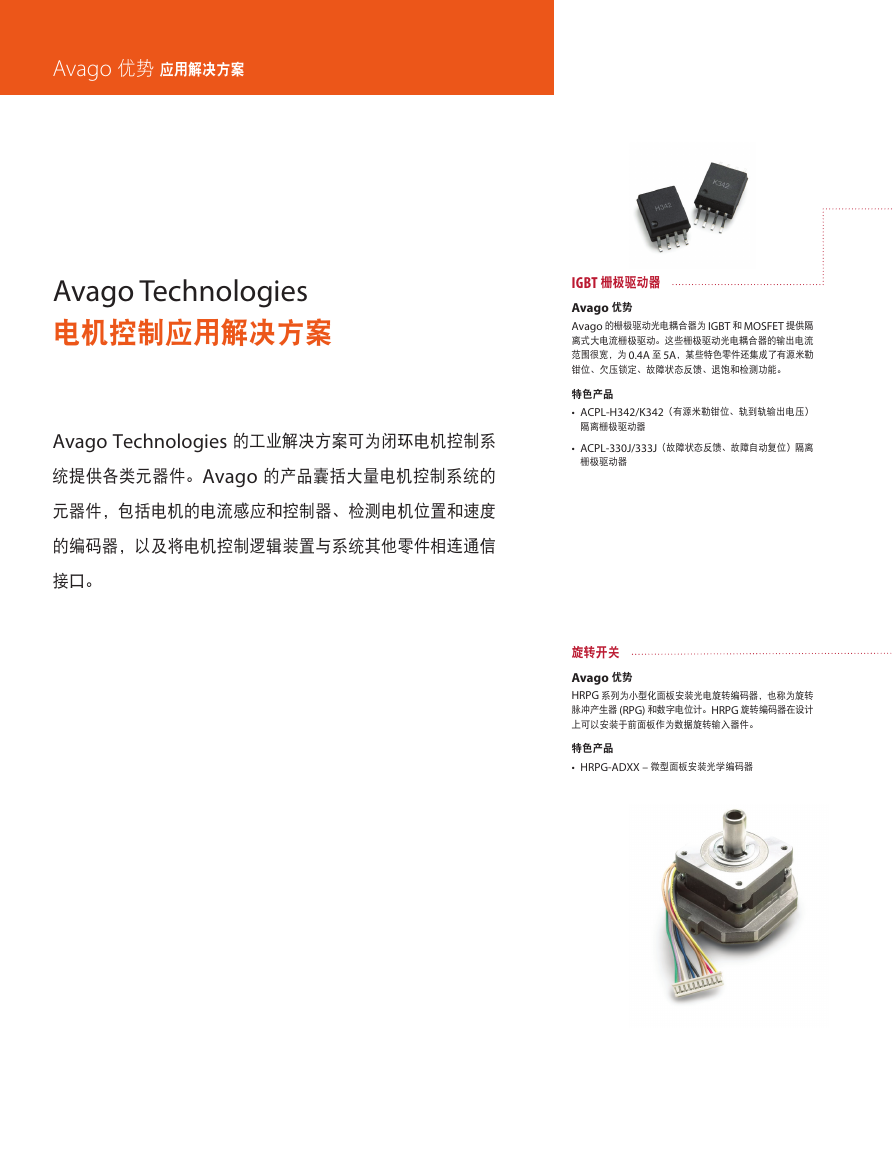

Avago 优势 应用解决方案 Avago Technologies 电机控制应用解决方案 Avago Technologies 的工业解决方案可为闭环电机控制系 统提供各类元器件。Avago 的产品囊括大量电机控制系统的 元器件，包括电机的电流感应和控制器、检测电机位置和速度 的编码器，以及将电机控制逻辑装置与系统其他零件相连通信 接口。 IGBT 栅极驱动器 Avago 优势 Avago 的栅极驱动光电耦合器为 IGBT 和 MOSFET 提供隔 离式大电流栅极驱动。这些栅极驱动光电耦合器的输出电流 范围很宽，为 0.4A 至 5A，某些特色零件还集成了有源米勒 钳位、欠压锁定、故障状态反馈、退饱和检测功能。 特色产品 • ACPL-H342/K342（有源米勒钳位、轨到轨输出电压） 隔离栅极驱动器 • ACPL-330J/333J（故障状态反馈、故障自动复位）隔离 栅极驱动器 旋转开关 Avago 优势 HRPG 系列为小型化面板安装光电旋转编码器，也称为旋转 脉冲产生器 (RPG) 和数字电位计。HRPG 旋转编码器在设计 上可以安装于前面板作为数据旋转输入器件。 特色产品 • HRPG-ADXX – 微型面板安装光学编码器 

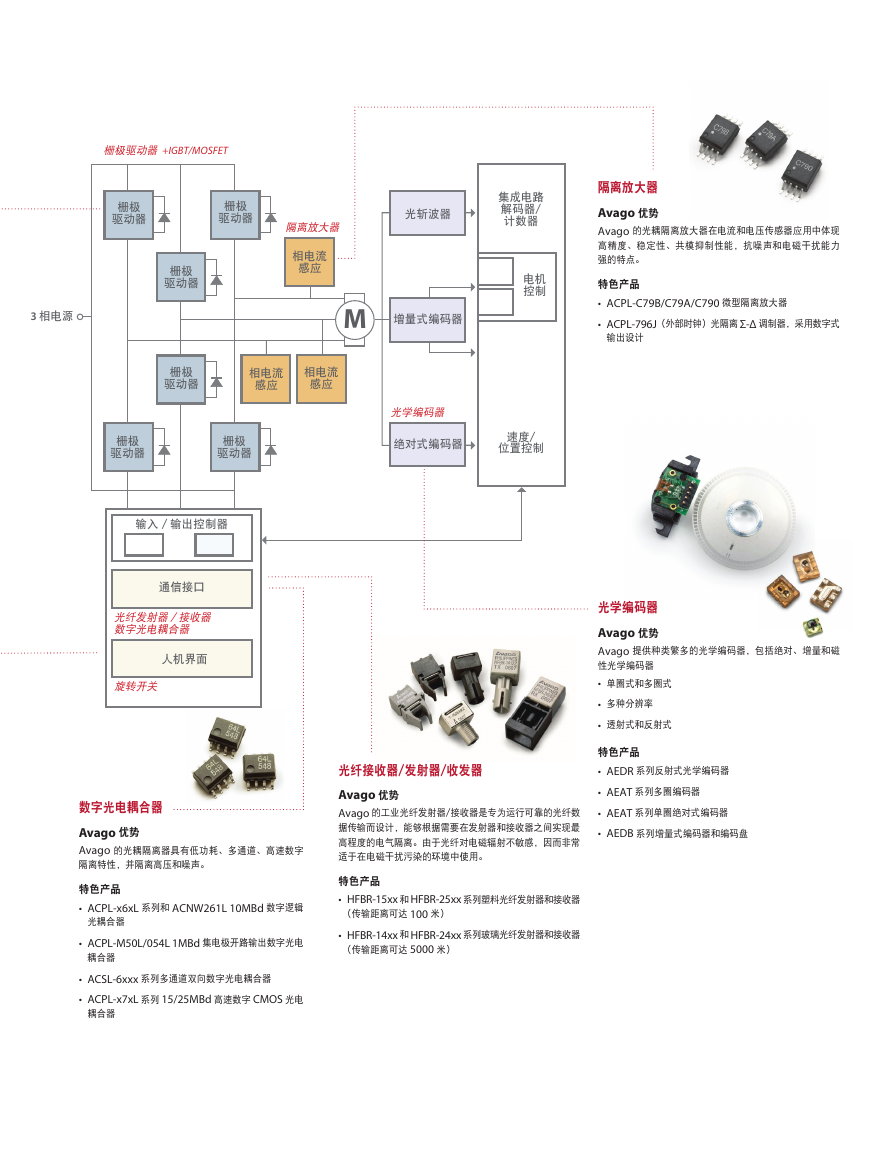

栅极驱动器 +IGBT/MOSFET 栅极 驱动器 栅极 驱动器 栅极 驱动器 3 相电源 隔离放大器 相电流 感应 光斩波器 集成电路 解码器/ 计数器 电机 控制 M 增量式编码器 隔离放大器 Avago 优势 Avago 的光耦隔离放大器在电流和电压传感器应用中体现 高精度、稳定性、共模抑制性能，抗噪声和电磁干扰能力 强的特点。 特色产品 • ACPL-C79B/C79A/C790 微型隔离放大器 • ACPL-796J（外部时钟）光隔离 Σ-Δ 调制器，采用数字式 输出设计 栅极 驱动器 相电流 感应 相电流 感应 栅极 驱动器 栅极 驱动器 光学编码器 绝对式编码器 速度/ 位置控制 输入／输出控制器 通信接口 光纤发射器／接收器 数字光电耦合器 人机界面 旋转开关 光纤接收器/发射器/收发器 Avago 优势 Avago 的工业光纤发射器/接收器是专为运行可靠的光纤数 据传输而设计，能够根据需要在发射器和接收器之间实现最 高程度的电气隔离。由于光纤对电磁辐射不敏感，因而非常 适于在电磁干扰污染的环境中使用。 特色产品 • HFBR-15xx 和 HFBR-25xx 系列塑料光纤发射器和接收器 (传输距离可达 100 米） • HFBR-14xx 和 HFBR-24xx 系列玻璃光纤发射器和接收器 (传输距离可达 5000 米） 数字光电耦合器 Avago 优势 Avago 的光耦隔离器具有低功耗、多通道、高速数字 隔离特性，并隔离高压和噪声。 特色产品 • ACPL-x6xL 系列和 ACNW261L 10MBd 数字逻辑 光耦合器 • ACPL-M50L/054L 1MBd 集电极开路输出数字光电 耦合器 • ACSL-6xxx 系列多通道双向数字光电耦合器 • ACPL-x7xL 系列 15/25MBd 高速数字 CMOS 光电 耦合器 光学编码器 Avago 优势 Avago 提供种类繁多的光学编码器，包括绝对、增量和磁 性光学编码器 • 单圈式和多圈式 • 多种分辨率 • 透射式和反射式 特色产品 • AEDR 系列反射式光学编码器 • AEAT 系列多圈编码器 • AEAT 系列单圈绝对式编码器 • AEDB 系列增量式编码器和编码盘 

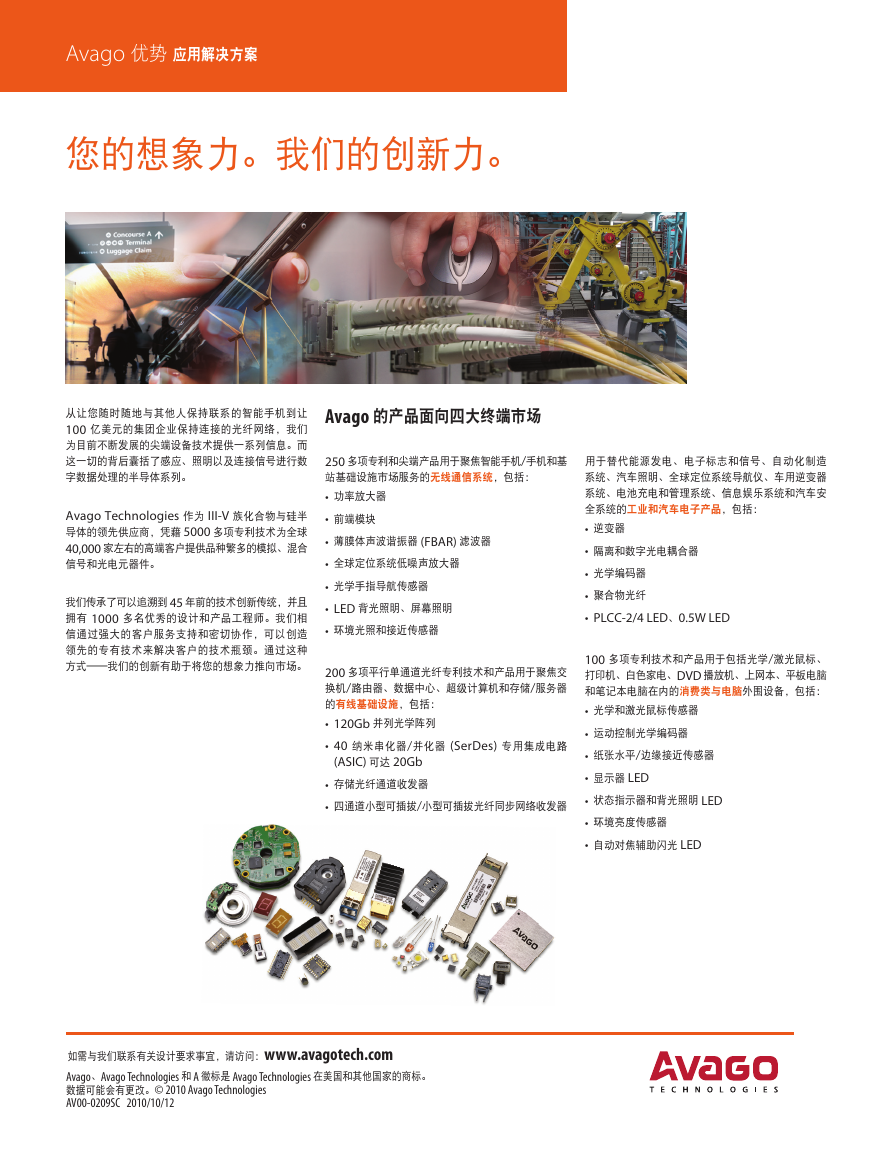

Avago 优势 应用解决方案 您的想象力。我们的创新力。 从让您随时随地与其他人保持联系的智能手机到让 100 亿美元的集团企业保持连接的光纤网络，我们 为目前不断发展的尖端设备技术提供一系列信息。而 这一切的背后囊括了感应、照明以及连接信号进行数 字数据处理的半导体系列。 Avago Technologies 作为 III-V 族化合物与硅半 导体的领先供应商，凭藉 5000 多项专利技术为全球 40,000 家左右的高端客户提供品种繁多的模拟、混合 信号和光电元器件。 我们传承了可以追溯到 45 年前的技术创新传统，并且 拥有 1000 多名优秀的设计和产品工程师。我们相 信通过强大的客户服务支持和密切协作，可以创造 领先的专有技术来解决客户的技术瓶颈。通过这种 方式——我们的创新有助于将您的想象力推向市场。 Avago 的产品面向四大终端市场 250 多项专利和尖端产品用于聚焦智能手机/手机和基 站基础设施市场服务的无线通信系统，包括： • 功率放大器 • 前端模块 • 薄膜体声波谐振器 (FBAR) 滤波器 • 全球定位系统低噪声放大器 • 光学手指导航传感器 • LED 背光照明、屏幕照明 • 环境光照和接近传感器 200 多项平行单通道光纤专利技术和产品用于聚焦交 换机/路由器、数据中心、超级计算机和存储/服务器 的有线基础设施，包括： • 120Gb 并列光学阵列 • 40 纳米串化器/并化器 (SerDes) 专用集成电路 (ASIC) 可达 20Gb • 存储光纤通道收发器 • 四通道小型可插拔/小型可插拔光纤同步网络收发器 用于替代能源发电、电子标志和信号、自动化制造 系统、汽车照明、全球定位系统导航仪、车用逆变器 系统、电池充电和管理系统、信息娱乐系统和汽车安 全系统的工业和汽车电子产品，包括： • 逆变器 • 隔离和数字光电耦合器 • 光学编码器 • 聚合物光纤 • PLCC-2/4 LED、0.5W LED 100 多项专利技术和产品用于包括光学/激光鼠标、 打印机、白色家电、DVD 播放机、上网本、平板电脑 和笔记本电脑在内的消费类与电脑外围设备，包括： • 光学和激光鼠标传感器 • 运动控制光学编码器 • 纸张水平/边缘接近传感器 • 显示器 LED • 状态指示器和背光照明 LED • 环境亮度传感器 • 自动对焦辅助闪光 LED 如需与我们联系有关设计要求事宜，请访问：www.avagotech.com Avago、Avago Technologies 和 A 徽标是 Avago Technologies 在美国和其他国家的商标。 数据可能会有更改。© 2010 Avago Technologies AV00-0209SC 2010/10/12
