一、 设计要求:
二、 设计的作用、目的
三、 设计的具体实现
1.系统概述
电冰箱对电源的波动范围有一定的要求,而供电电源,其波动幅度有时会不在电冰箱波动范围内。当电冰
2. 各单元电路的设计方案及原理说明
3. 仿真调试过程及结果分析
四、 心得体会及建议
1. 心得体会
2. 建议
五 、 附录
六、参考文献
华 北 科 技 学 院 课 程 设 计 目录 一、 设计要求:.....................2 二、 设计的作用、目的.........2 三、 设计的具体实现.............3 1.系统概述...................................................... 3 2. 各单元电路的设计方案及原理说明............5 3. 仿真调试过程及结果分析 .....................13 四、 心得体会及建议.........18 1. 心得体会.................................................18 建议.................................... 19 2. 五 、 附录...............................19 六、参考文献...........................20 1

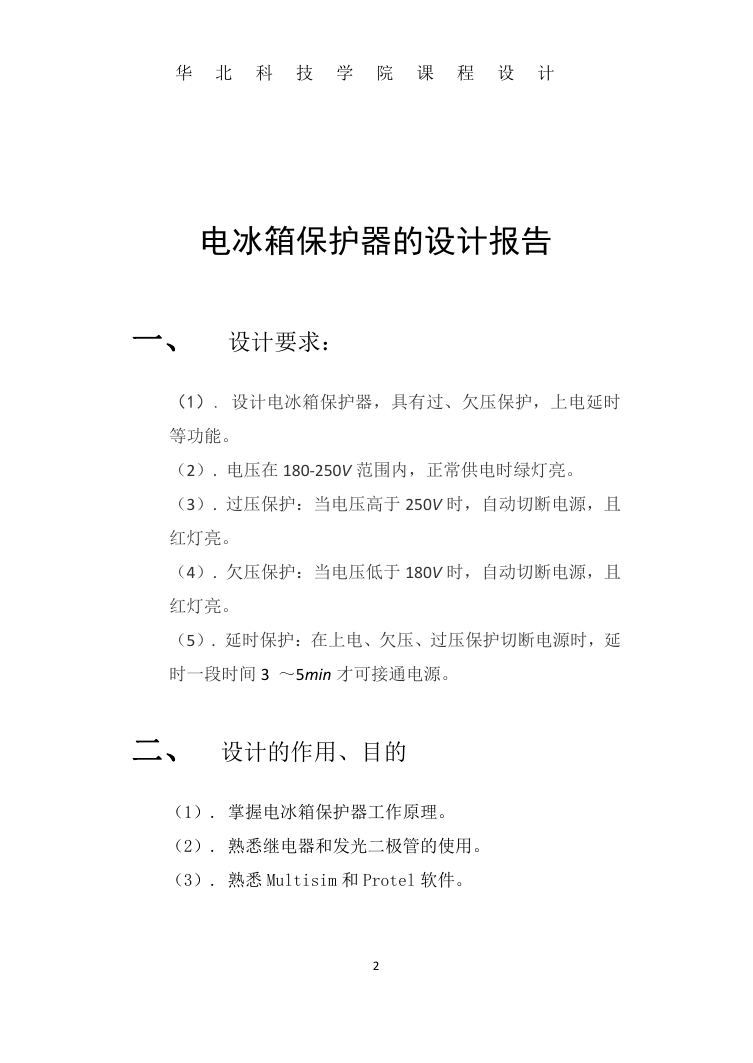

华 北 科 技 学 院 课 程 设 计 电冰箱保护器的设计报告 一、 设计要求: (1). 设计电冰箱保护器,具有过、欠压保护,上电延时 等功能。 (2). 电压在 180-250V 范围内,正常供电时绿灯亮。 (3). 过压保护:当电压高于 250V 时,自动切断电源,且 红灯亮。 (4). 欠压保护:当电压低于 180V 时,自动切断电源,且 红灯亮。 (5). 延时保护:在上电、欠压、过压保护切断电源时,延 时一段时间 3 ~5min 才可接通电源。 二、 设计的作用、目的 (1). 掌握电冰箱保护器工作原理。 (2). 熟悉继电器和发光二极管的使用。 (3). 熟悉 Multisim 和 Protel 软件。 2

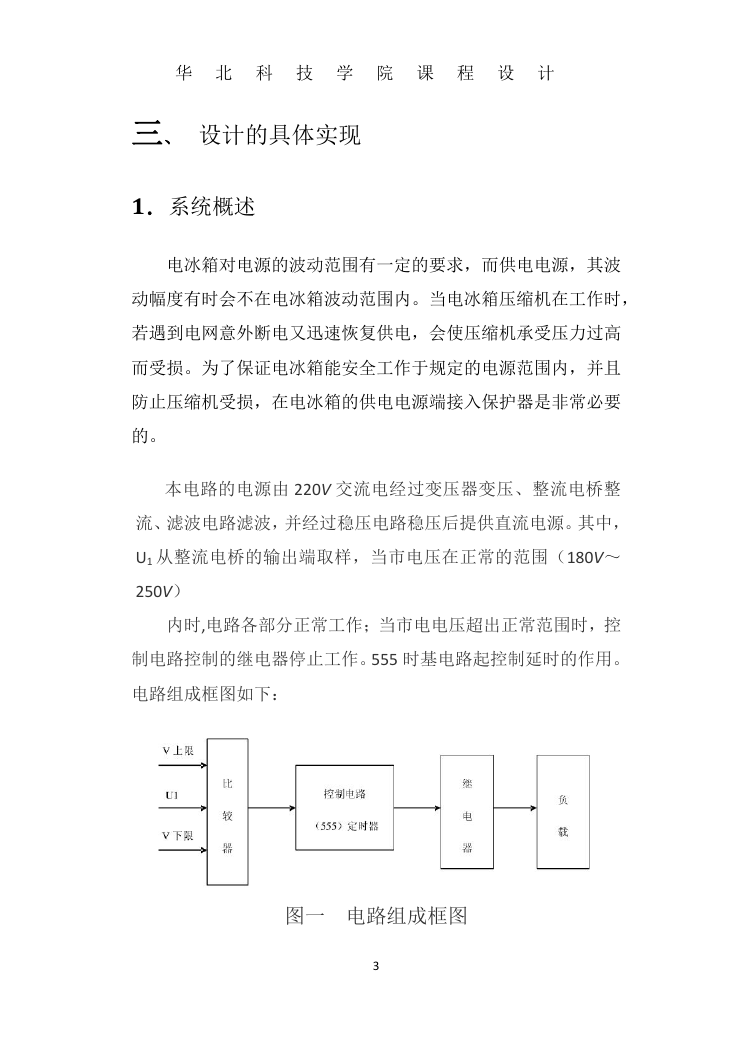

华 北 科 技 学 院 课 程 设 计 三、 设计的具体实现 1.系统概述 电冰箱对电源的波动范围有一定的要求,而供电电源,其波 动幅度有时会不在电冰箱波动范围内。当电冰箱压缩机在工作时, 若遇到电网意外断电又迅速恢复供电,会使压缩机承受压力过高 而受损。为了保证电冰箱能安全工作于规定的电源范围内,并且 防止压缩机受损,在电冰箱的供电电源端接入保护器是非常必要 的。 本电路的电源由 220V 交流电经过变压器变压、整流电桥整 流、滤波电路滤波,并经过稳压电路稳压后提供直流电源。其中, U1 从整流电桥的输出端取样,当市电压在正常的范围(180V~ 250V) 内时,电路各部分正常工作;当市电电压超出正常范围时,控 制电路控制的继电器停止工作。555 时基电路起控制延时的作用。 电路组成框图如下: 图一 电路组成框图 3

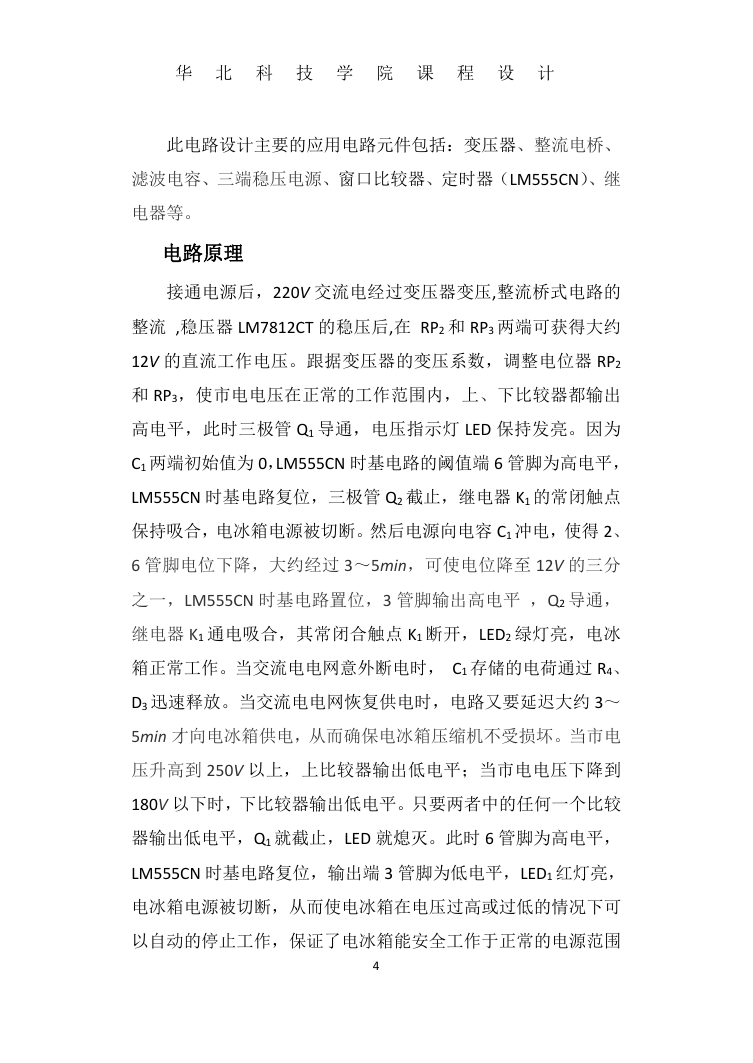

华 北 科 技 学 院 课 程 设 计 此电路设计主要的应用电路元件包括:变压器、整流电桥、 滤波电容、三端稳压电源、窗口比较器、定时器(LM555CN)、继 电器等。 电路原理 接通电源后,220V 交流电经过变压器变压,整流桥式电路的 整流 ,稳压器 LM7812CT 的稳压后,在 RP2 和 RP3 两端可获得大约 12V 的直流工作电压。跟据变压器的变压系数,调整电位器 RP2 和 RP3,使市电电压在正常的工作范围内,上、下比较器都输出 高电平,此时三极管 Q1 导通,电压指示灯 LED 保持发亮。因为 C1 两端初始值为 0,LM555CN 时基电路的阈值端 6 管脚为高电平, LM555CN 时基电路复位,三极管 Q2 截止,继电器 K1 的常闭触点 保持吸合,电冰箱电源被切断。然后电源向电容 C1 冲电,使得 2、 6 管脚电位下降,大约经过 3~5min,可使电位降至 12V 的三分 之一,LM555CN 时基电路置位,3 管脚输出高电平 ,Q2 导通, 继电器 K1 通电吸合,其常闭合触点 K1 断开,LED2 绿灯亮,电冰 箱正常工作。当交流电电网意外断电时, C1 存储的电荷通过 R4、 D3 迅速释放。当交流电电网恢复供电时,电路又要延迟大约 3~ 5min 才向电冰箱供电,从而确保电冰箱压缩机不受损坏。当市电 压升高到 250V 以上,上比较器输出低电平;当市电电压下降到 180V 以下时,下比较器输出低电平。只要两者中的任何一个比较 器输出低电平,Q1 就截止,LED 就熄灭。此时 6 管脚为高电平, LM555CN 时基电路复位,输出端 3 管脚为低电平,LED1 红灯亮, 电冰箱电源被切断,从而使电冰箱在电压过高或过低的情况下可 以自动的停止工作,保证了电冰箱能安全工作于正常的电源范围 4

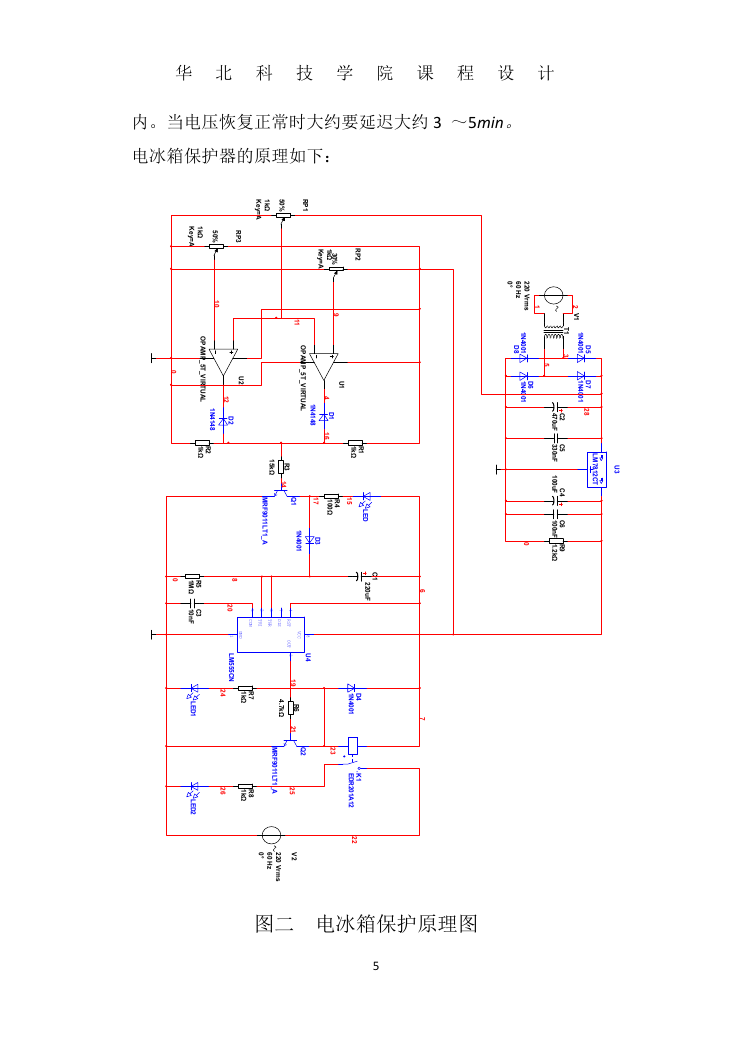

华 北 科 技 学 院 课 程 设 计 内。当电压恢复正常时大约要延迟大约 3 ~5min。 电冰箱保护器的原理如下: 5 0 % R P 1 1 k Ω K e y = A 1 k Ω K e y = A 5 0 % R P 3 1 k Ω 3 0 % K e y = A R P 2 2 V 1 T 1 3 1 N 4 0 0 1 D 5 0 ° 6 0 H z 2 2 0 V r m s 1 1 N 4 0 0 1 D 8 5 D 6 1 N 4 0 0 1 D 7 1 N 4 0 0 1 2 8 L M 7 8 1 2 C T U 3 C 2 4 7 0 u F C 5 3 3 0 n F 1 0 0 u F C 4 C 6 1 0 0 n F R 9 1 . 2 k Ω 0 6 7 0 1 0 O P A M P _ 5 T _ V R T U A L I 1 N 4 1 4 8 R 2 1 k Ω U 2 1 2 D 2 9 1 1 O P A M P _ 5 T _ V R T U A L I 1 N 4 1 4 8 U 1 4 D 1 1 6 R 1 1 k Ω 1 5 k Ω R 3 1 4 M R F 9 0 1 1 L T 1 _ A Q 1 1 7 1 5 R 4 1 0 0 Ω L E D 1 N 4 0 0 1 D 3 0 R 5 1 M Ω 8 C 3 1 0 n F 2 0 5 2 6 7 4 C O N T R I T H R D I S R S T C 1 2 2 0 u F L E D 1 L E D 2 G N D1 L M 5 5 5 C N 2 4 R 7 1 k Ω V C C 8 U 4 O U T 3 1 9 4 . 7 k Ω R 6 2 1 M R F 9 0 1 1 L T 1 _ A 2 6 R 8 1 k Ω 0 ° 6 0 H z 2 2 0 V r m s Q 2 2 3 2 5 V 2 D 4 1 N 4 0 0 1 K 1 E D R 2 0 1 A 1 2 2 2 图二 电冰箱保护原理图 5

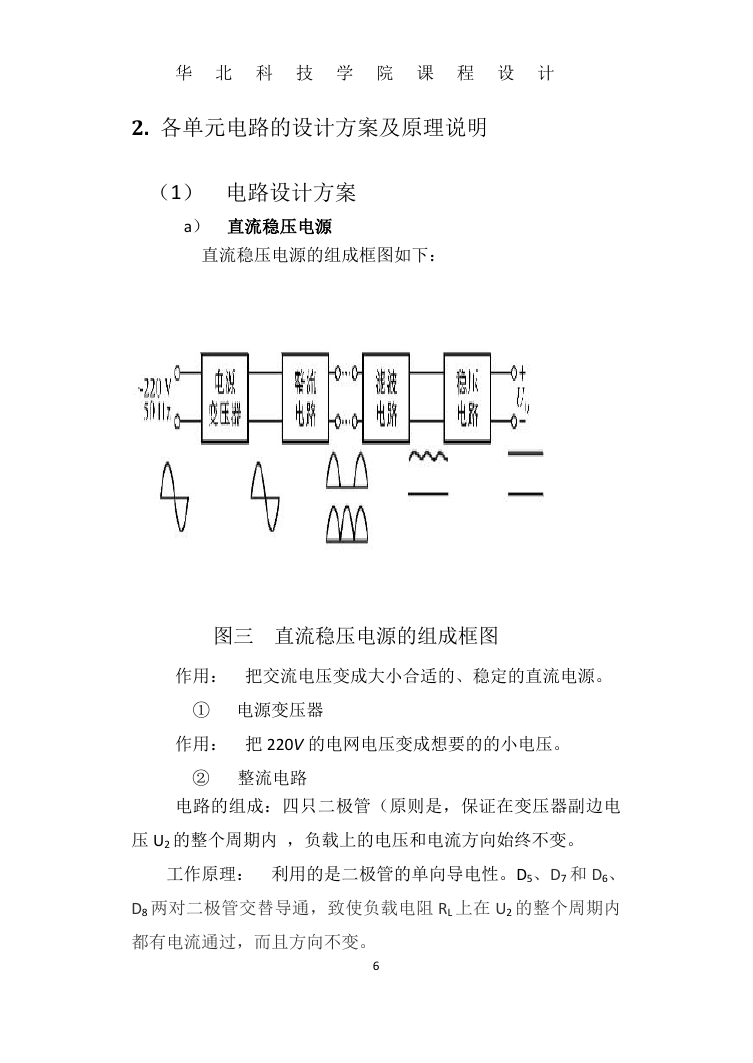

华 北 科 技 学 院 课 程 设 计 2. 各单元电路的设计方案及原理说明 (1) 电路设计方案 a) 直流稳压电源 直流稳压电源的组成框图如下: 图三 直流稳压电源的组成框图 作用: 把交流电压变成大小合适的、稳定的直流电源。 ① 电源变压器 作用: 把 220V 的电网电压变成想要的的小电压。 ② 整流电路 电路的组成:四只二极管(原则是,保证在变压器副边电 压 U2 的整个周期内 ,负载上的电压和电流方向始终不变。 工作原理: 利用的是二极管的单向导电性。D5、D7 和 D6、 D8 两对二极管交替导通,致使负载电阻 RL 上在 U2 的整个周期内 都有电流通过,而且方向不变。 6
华 北 科 技 学 院 课 程 设 计 交流电压经过整流电路后变成脉动直流电压,即:既含直流, 又含交流。 ③ 滤波电路 即在整流电路的输出端并联一个电解 电容。 工作原理: 利用电解电容的充放电作用,不仅使输出电压 变得平滑,而且可以使输出电压的平均值变大。 ④ 稳压电路 作用: 使输出电压不受负载、温度等的影响。 直流稳压电路原理图如下: 图四 直流稳压电路原理图 b)比较器的设计 7

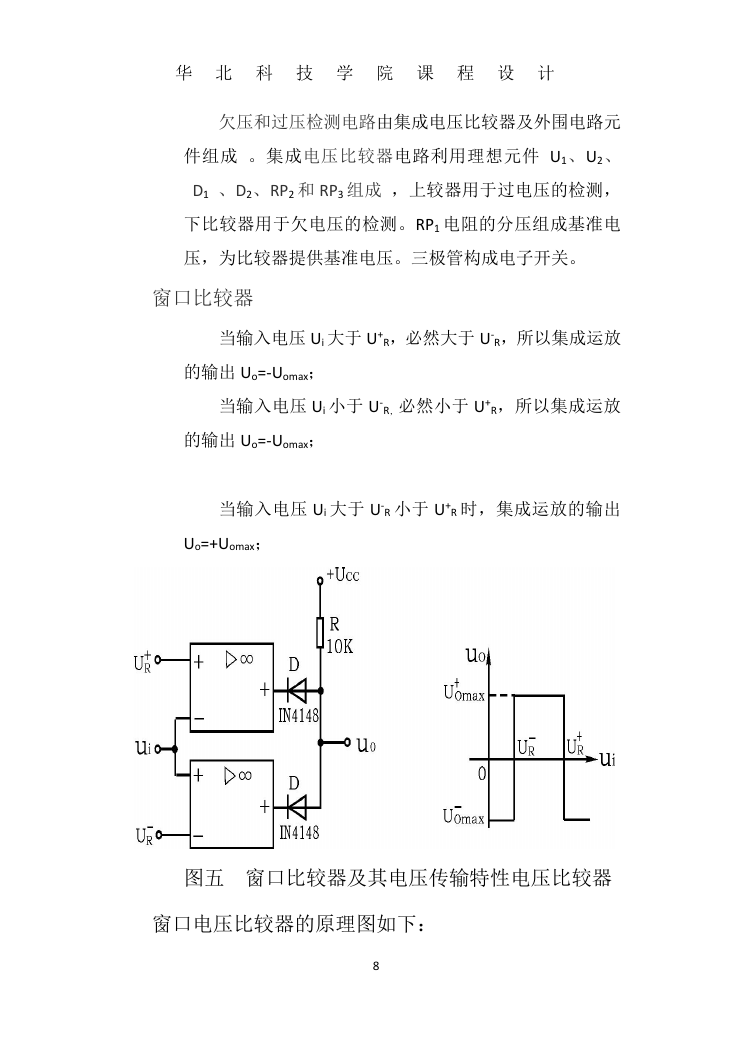

华 北 科 技 学 院 课 程 设 计 欠压和过压检测电路由集成电压比较器及外围电路元 件组成 。集成电压比较器电路利用理想元件 U1、U2、 D1 、D2、RP2 和 RP3 组成 ,上较器用于过电压的检测, 下比较器用于欠电压的检测。RP1 电阻的分压组成基准电 压,为比较器提供基准电压。三极管构成电子开关。 窗口比较器 当输入电压 Ui 大于 U+R,必然大于 U-R,所以集成运放 的输出 Uo=-Uomax; 当输入电压 Ui 小于 U-R,必然小于 U+R,所以集成运放 的输出 Uo=-Uomax; 当输入电压 Ui 大于 U-R 小于 U+R 时,集成运放的输出 Uo=+Uomax; 图五 窗口比较器及其电压传输特性电压比较器 窗口电压比较器的原理图如下: 8
