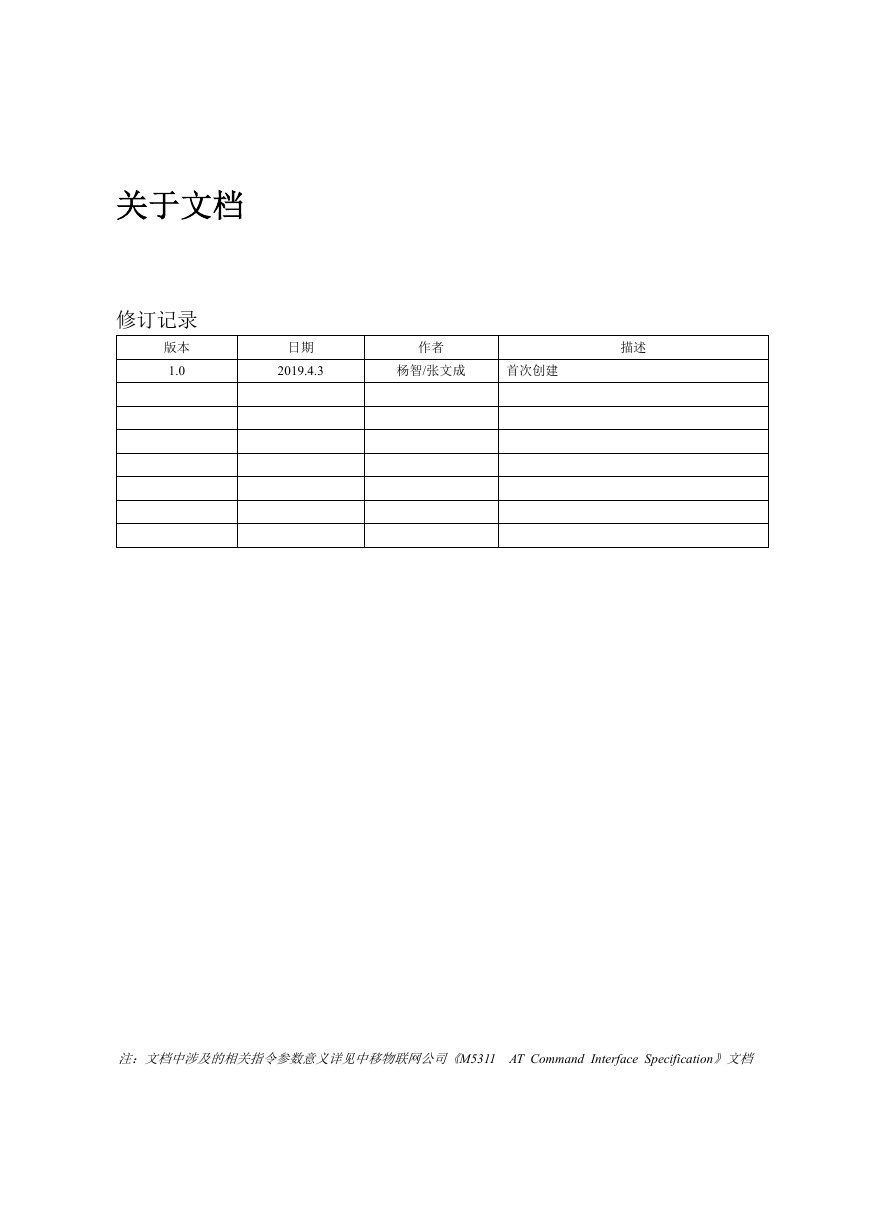

关于文档修订记录版本 1.0 日期 2019.4.3 作者杨智/张文成描述首次创建注：文档中涉及的相关指令参数意义详见中移物联网公司《M5311 AT Command Interface Specification》文档

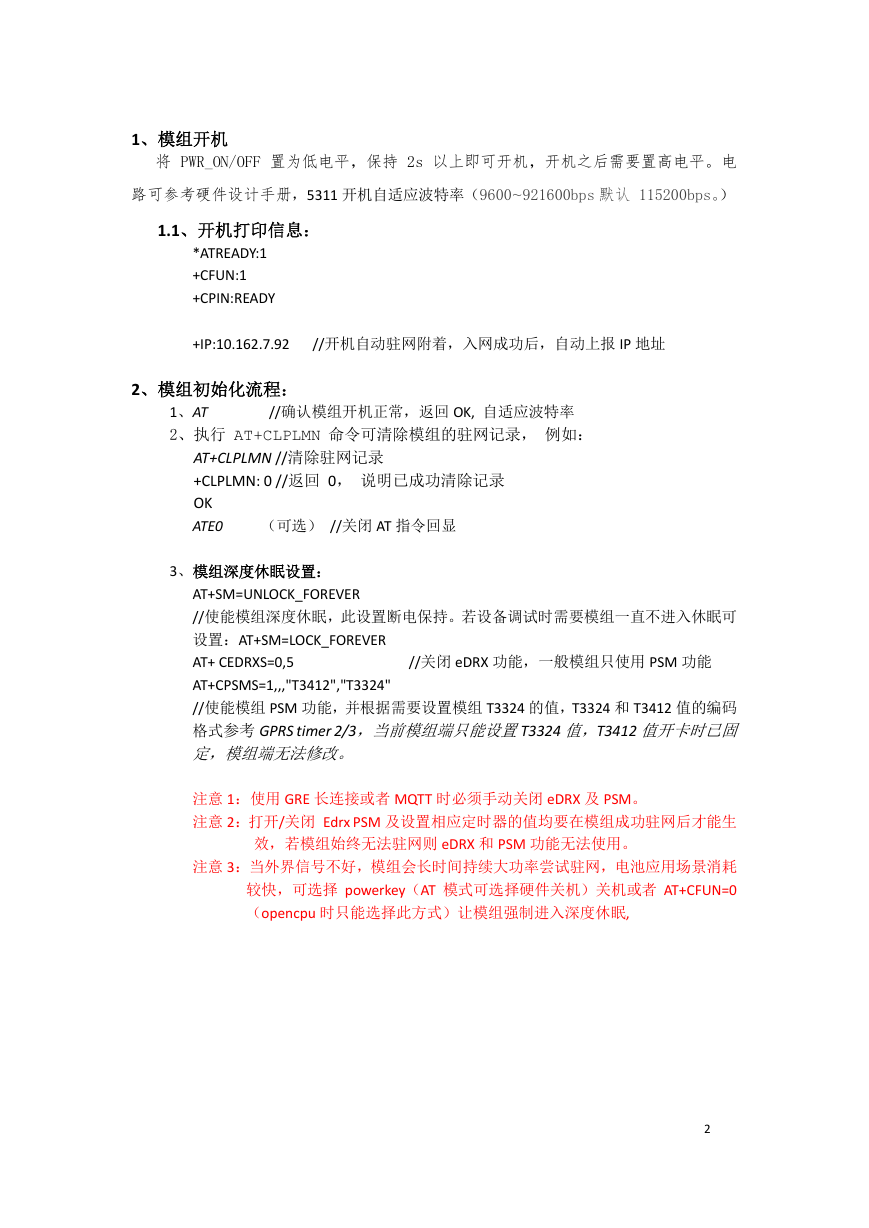

1、模组开机将 PWR_ON/OFF 置为低电平，保持 2s 以上即可开机，开机之后需要置高电平。电路可参考硬件设计手册，5311 开机自适应波特率（9600~921600bps 默认 115200bps。） 1.1、开机打印信息： *ATREADY:1 +CFUN:1 +CPIN:READY +IP:10.162.7.92 //开机自动驻网附着，入网成功后，自动上报 IP 地址 2、模组初始化流程： 1、AT //确认模组开机正常，返回 OK, 自适应波特率 2、执行 AT+CLPLMN 命令可清除模组的驻网记录，例如： AT+CLPLMN //清除驻网记录 +CLPLMN: 0 //返回 0，说明已成功清除记录 OK ATE0 （可选） //关闭 AT 指令回显 3、模组深度休眠设置： AT+SM=UNLOCK_FOREVER //使能模组深度休眠，此设置断电保持。若设备调试时需要模组一直不进入休眠可设置：AT+SM=LOCK_FOREVER AT+ CEDRXS=0,5 //关闭 eDRX 功能，一般模组只使用 PSM 功能 AT+CPSMS=1,,,"T3412","T3324" //使能模组 PSM 功能，并根据需要设置模组 T3324 的值，T3324 和 T3412 值的编码格式参考 GPRS timer 2/3，当前模组端只能设置T3324 值，T3412 值开卡时已固定，模组端无法修改。注意 1：使用 GRE 长连接或者 MQTT 时必须手动关闭 eDRX 及 PSM。注意 2：打开/关闭 Edrx PSM 及设置相应定时器的值均要在模组成功驻网后才能生效，若模组始终无法驻网则 eDRX 和 PSM 功能无法使用。注意 3：当外界信号不好，模组会长时间持续大功率尝试驻网，电池应用场景消耗较快，可选择 powerkey（AT 模式可选择硬件关机）关机或者 AT+CFUN=0 （opencpu 时只能选择此方式）让模组强制进入深度休眠, 2

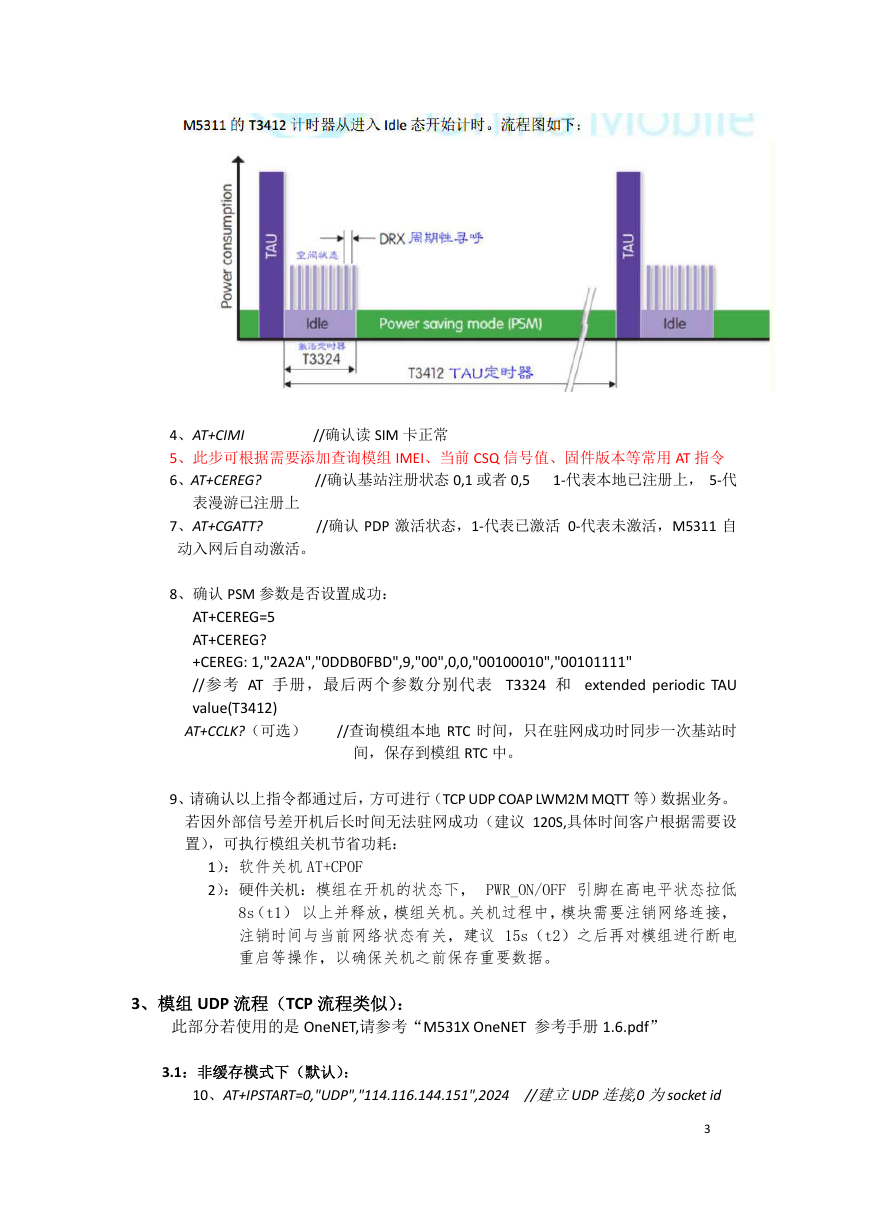

4、AT+CIMI //确认读 SIM 卡正常 5、此步可根据需要添加查询模组 IMEI、当前 CSQ 信号值、固件版本等常用 AT 指令 6、AT+CEREG? //确认基站注册状态 0,1 或者 0,5 1-代表本地已注册上， 5-代表漫游已注册上 7、AT+CGATT? //确认 PDP 激活状态，1-代表已激活 0-代表未激活，M5311 自动入网后自动激活。 8、确认 PSM 参数是否设置成功： AT+CEREG=5 AT+CEREG? +CEREG: 1,"2A2A","0DDB0FBD",9,"00",0,0,"00100010","00101111" //参考 AT 手册，最后两个参数分别代表 T3324 和 extended periodic TAU value(T3412) AT+CCLK?（可选） //查询模组本地 RTC 时间，只在驻网成功时同步一次基站时间，保存到模组 RTC 中。 9、请确认以上指令都通过后，方可进行（TCP UDP COAP LWM2M MQTT 等）数据业务。若因外部信号差开机后长时间无法驻网成功（建议 120S,具体时间客户根据需要设置），可执行模组关机节省功耗： 1）：软件关机 AT+CPOF 2）：硬件关机：模组在开机的状态下， PWR_ON/OFF 引脚在高电平状态拉低 8s（t1）以上并释放，模组关机。关机过程中，模块需要注销网络连接，注销时间与当前网络状态有关，建议 15s（t2）之后再对模组进行断电重启等操作，以确保关机之前保存重要数据。 3、模组 UDP 流程（TCP 流程类似）：此部分若使用的是 OneNET,请参考“M531X OneNET 参考手册 1.6.pdf” 3.1：非缓存模式下（默认）： 10、AT+IPSTART=0,"UDP","114.116.144.151",2024 //建立UDP 连接,0 为socket id 3

注：本示例的测试服务器为中移物联网公司内部测试服务器。 11、 RAI 的相关设置主要用于配置模组完成数据发送或接收后，快速进入 idle 态，节省功耗，快速进入 PSM 和深度睡眠。若不使用 RAI，模组每次发送完数据会等待约 20 秒时间才进入 idle 状态，这段等待时间模组功耗较高，建议使用 RAI 功能降低功耗： AT*NBIOTRAI=1 //仅生效一次，需在每次发包前输入该指令, 0----关闭 RAI; 1----发送完 1 个上行包,模组立刻进入 idle 态; 2----发送 1 个上行包，且接收到 1 个下行包，模组立即进入 idle 态 12、AT+IPSEND=0,0,"THIS IS A TEST DATA" //以 string 格式进行发送 AT+IPSEND=0,4,"31323334" //以 hex 格式进行发送本指令第二个参数为设置输入格式，如输入 0 或者缺省，则认为是 string，输入字符长度，则认为是 hex。 3.2、缓存模式下： 13、AT+IPRCFG=0,0,0 //接收数据的配置第一个参数为 1-非缓存即自动打印 0-缓存第二个参数为输出形式控制，具体可以参考 AT 手册第三个参数为输出格式控制，1-下行数据以 hex 打印 0-下行数据以 string 打印 14、+IPNMI：0,15 // 缓存模式下，数据到模组后的上报消息第一个参数为 socket 0, 第二个参数为下行数据的字节数 15、AT+IPRD=0,500 //读出缓存中的数据第一个参数为 socket 0，第二个参数为需要读出的字节数 16、AT+IPCLOSE=0 （可选指令） // 断开连接，释放资源注：5311 如果使用了 TCP 连接，则 TCP 连接不主动断开模组无法进入深度睡眠 (可以进入 PSM 状态)。 4、模组休眠唤醒方式：前提：模组要想成功进入深度睡眠，则睡眠前 10 秒 MCU 不能向模组发任何 AT 指令。 4.1、有两种情况模组可以从深度睡眠中醒来： 1）、PWR_ON_OFF/WAKEUP_IN 引脚来唤醒模组（硬件唤醒），唤醒操作时间如下表所示。此种唤醒方式在无 AT 交互后 10 秒（默认）模组再次进入休眠状态。 2）、模组 T3412 定时到，自动从 PSM 醒来。此时模组处于在网（ACTIVE）状态， 4

可接收下行数据。此种唤醒方式模组在经过：ACTIVE 时间+T3324 延时后才能再次进入休眠状态。注意: 1）、硬件唤醒模组方式，模组仍处于 PSM 状态，模组此时不在网，无法接收下行数据，需 MCU 主动发送带网络交互的 AT 指令（如 AT+PING 、AT+MIPLUPDATE），模组才退出 PSM 状态。 2）、TCP UDP OneNET 等数据交互业务一般采取 MCU 控制模组 WAKEUP_IN 方式唤醒模组。 4.2、5311 PSM 状态与深度休眠区别： PSM≠深度睡眠；只有深度休眠时模组功耗最低，约 3uA PSM: 网络协议栈、射频全关，硬件外设未断电，可发 AT 深度睡眠：除 RTC 时钟，硬件外设全断电，最低功耗 1）、模组进入了 PSM 状态不一定能进深度睡眠，进入 PSM 后能再进入深度睡眠必须满足两个条件：① AT+SM=UNLOCK_FOREVER 使能深度睡眠②断开模组 TCP 连接 2）、使用模组 wakeup_in 引脚唤醒深度睡眠后，模组仍处于 PSM 状态，若要退出 PSM 需要 MCU 发送有网络交互（如 AT+PING AT+MIPLUPDATE 等）的指令。 5、其他常用指令： AT+CGDCONT? //查询当前 SIM 卡的 APN,通用一般为：CMNBIOT AT+IPKPA //TCP 下 Keepalive 配置 AT+IPSACK //查询 TCP/UDP 下数据收发情况，发成功多少，丢包多少 AT+IPSTATUS //查询 TCP/UDP 连接状态 AT*NBIOTRAI //配置模组数据业务后，快速进入 IDLE 态达到节省功耗目的。 AT*Enginfo=0 //0：查询当前驻留小区 EARFCN PCI CELL ID RSRP RSSI SNR 等信号质量，PSM 状态下无法获取；详细请参见 AT 指令手册。 AT+CGSN=1 //查模组 IMEI AT+CMRB //重启模组，软复位 AT+CIMI //查 SIM 卡的 IMSI AT+ICCID //查 SIM 卡的 ICCID AT+CMVER //查模组的软件版本 AT+CSCON=1 //设置模组断开 RRC 连接进入 idle 态自动提示，断电后无效 AT*SLEEP=1 //设置模组进入深度休眠，串口打印自动提示，断电后无效 AT*MATWAKEUP=1 //设置模组退出深度休眠，串口打印自动提示，断电后无效 AT+CMSYSCTRL //进行使能/配置 LED 状态灯：STATE/WAKEUP_OUT，为节省功耗，（AT+CMSYSCTRL=1,1，AT+CMSYSCTRL=0,2） LED 默认关闭（开发板）。 5

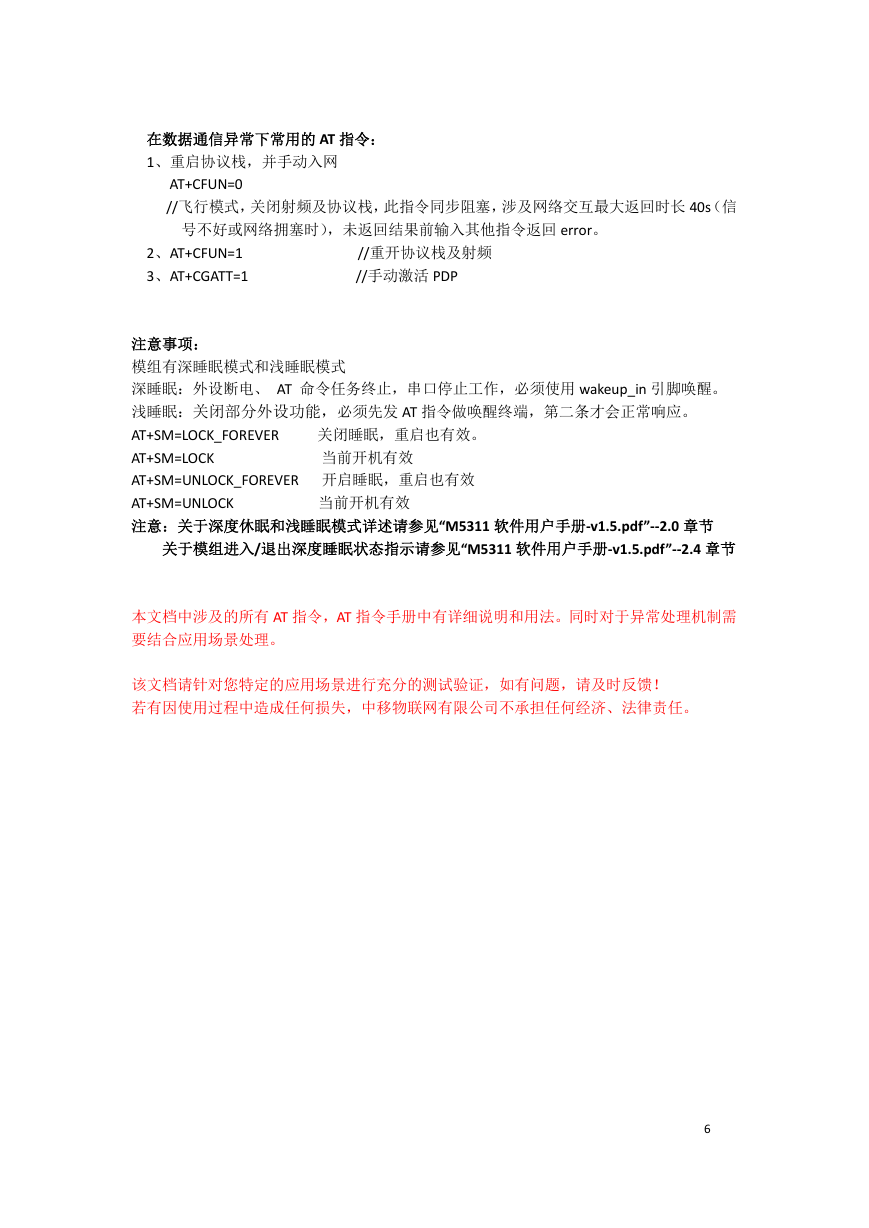

在数据通信异常下常用的 AT 指令： 1、重启协议栈，并手动入网 AT+CFUN=0 //飞行模式，关闭射频及协议栈，此指令同步阻塞，涉及网络交互最大返回时长 40s（信号不好或网络拥塞时），未返回结果前输入其他指令返回 error。 2、AT+CFUN=1 //重开协议栈及射频 3、AT+CGATT=1 //手动激活 PDP 注意事项：模组有深睡眠模式和浅睡眠模式深睡眠：外设断电、 AT 命令任务终止，串口停止工作，必须使用 wakeup_in 引脚唤醒。浅睡眠：关闭部分外设功能，必须先发 AT 指令做唤醒终端，第二条才会正常响应。 AT+SM=LOCK_FOREVER 关闭睡眠，重启也有效。 AT+SM=LOCK 当前开机有效 AT+SM=UNLOCK_FOREVER 开启睡眠，重启也有效 AT+SM=UNLOCK 当前开机有效注意：关于深度休眠和浅睡眠模式详述请参见“M5311 软件用户手册-v1.5.pdf”--2.0 章节关于模组进入/退出深度睡眠状态指示请参见“M5311 软件用户手册-v1.5.pdf”--2.4 章节本文档中涉及的所有 AT 指令，AT 指令手册中有详细说明和用法。同时对于异常处理机制需要结合应用场景处理。该文档请针对您特定的应用场景进行充分的测试验证，如有问题，请及时反馈！若有因使用过程中造成任何损失，中移物联网有限公司不承担任何经济、法律责任。 6
