<10> 注道襯套----連接成型機灌嘴與模仁,使塑膠原料能進入模仁內形成成品形狀 .

<11> 靜模模仁----靜模側形成成品形狀之組件 .

<12> 動模模仁----動模側形成成品形狀之組件 .

<13> 頂出梢---將塑膠成品由動模仁型腔中頂出 .

<14> 回位梢---於關模時將頂出梢推回定位 .

SPURE

BY-PASS RUNNER

GATE LAND

CURE HOLE

初級模具結構課程講師: 廖松彬

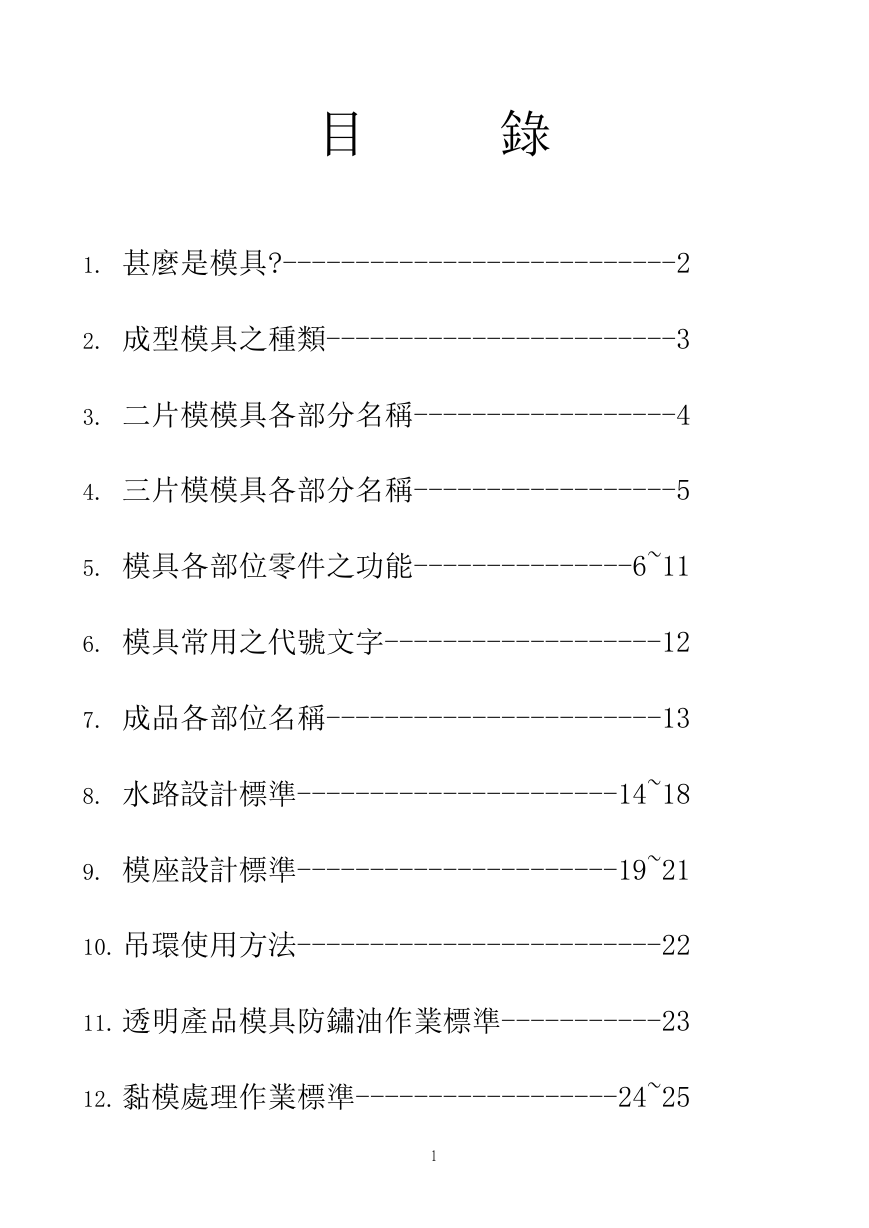

目錄 1. 甚麼是模具?---------------------------2 2. 成型模具之種類------------------------3 3. 二片模模具各部分名稱------------------4 4. 三片模模具各部分名稱------------------5 5. 模具各部位零件之功能---------------6~11 6. 模具常用之代號文字-------------------12 7. 成品各部位名稱-----------------------13 8. 水路設計標準----------------------14~18 9. 模座設計標準----------------------19~21 10. 吊環使用方法-------------------------22 11. 透明產品模具防鏽油作業標準-----------23 12. 黏模處理作業標準------------------24~25 1

一.甚麼是模具? 為了製造相同之產品,而製作之一種工具. 2

二.成型模具之種類(依機構分類) 1. 二片模二片模指的是射出成型完成後,模具在分離成品後所呈現的狀態,只有看見母模部分(固定在一起)及公模部分.如圖示 2. 三片模三片模指的是針點灌口(PIN POINT GATE)的進膠方式的結構,在射出成型完成後模具分離頂出成品,分成三個部分,第一為脫料板部分,第二為母模板部分,第三為公模板部分. 3

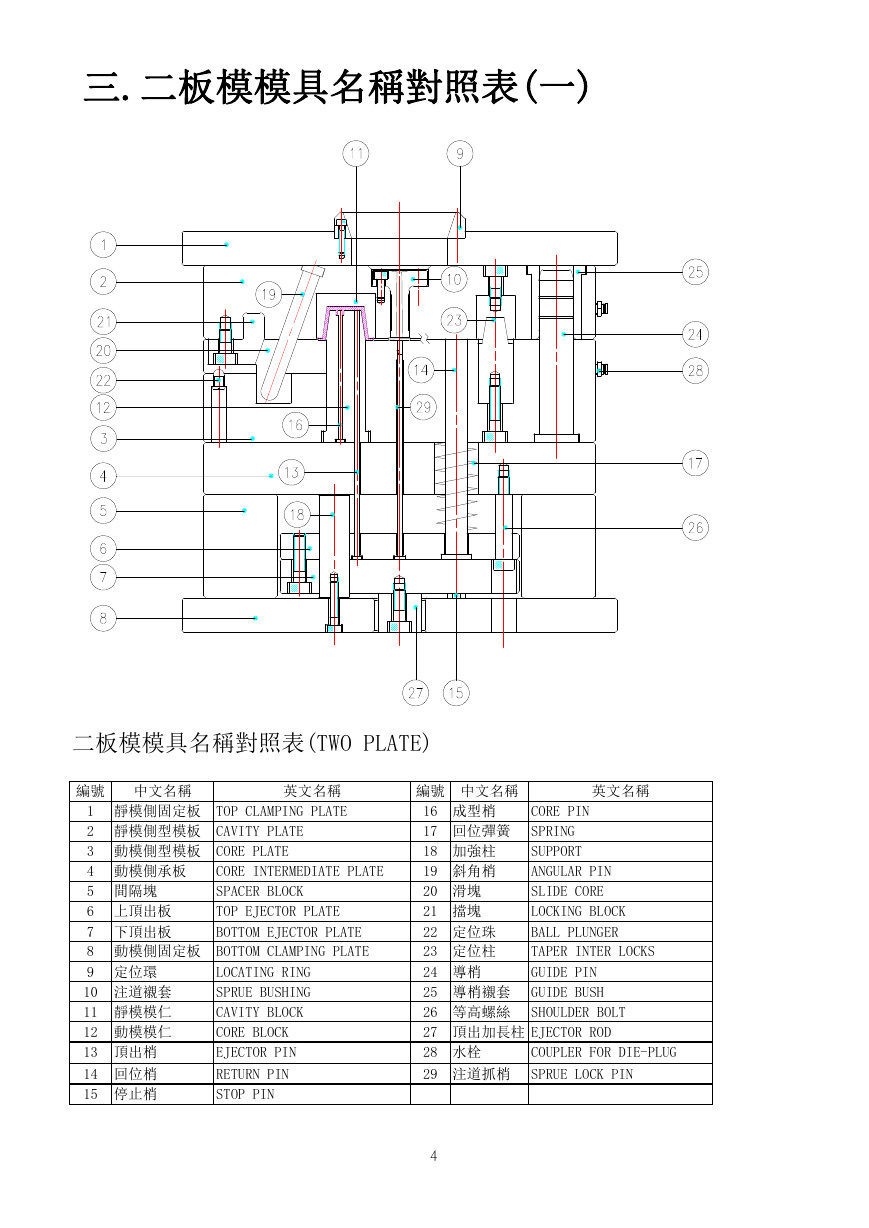

三.二板模模具名稱對照表(一) 二板模模具名稱對照表(TWO PLATE) 編號中文名稱英文名稱 1 靜模側固定板 TOP CLAMPING PLATE 2 靜模側型模板 CAVITY PLATE 3 動模側型模板 CORE PLATE 4 動模側承板 5 間隔塊 6 上頂出板 7 下頂出板 8 動模側固定板 BOTTOM CLAMPING PLATE 9 定位環 10 注道襯套 11 靜模模仁 12 動模模仁 13 頂出梢 LOCATING RING SPRUE BUSHING CAVITY BLOCK CORE BLOCK EJECTOR PIN CORE INTERMEDIATE PLATE SPACER BLOCK TOP EJECTOR PLATE BOTTOM EJECTOR PLATE 英文名稱 CORE PIN 編號中文名稱 16 成型梢 17 回位彈簧 SPRING 18 加強柱 SUPPORT ANGULAR PIN 19 斜角梢 SLIDE CORE 20 滑塊 21 擋塊 LOCKING BLOCK BALL PLUNGER 22 定位珠 TAPER INTER LOCKS 23 定位柱 24 導梢 GUIDE PIN 25 導梢襯套 GUIDE BUSH 26 等高螺絲 SHOULDER BOLT 27 頂出加長柱 EJECTOR ROD 28 水栓 COUPLER FOR DIE-PLUG 14 回位梢 15 停止梢 RETURN PIN STOP PIN 29 注道抓梢 SPRUE LOCK PIN 4

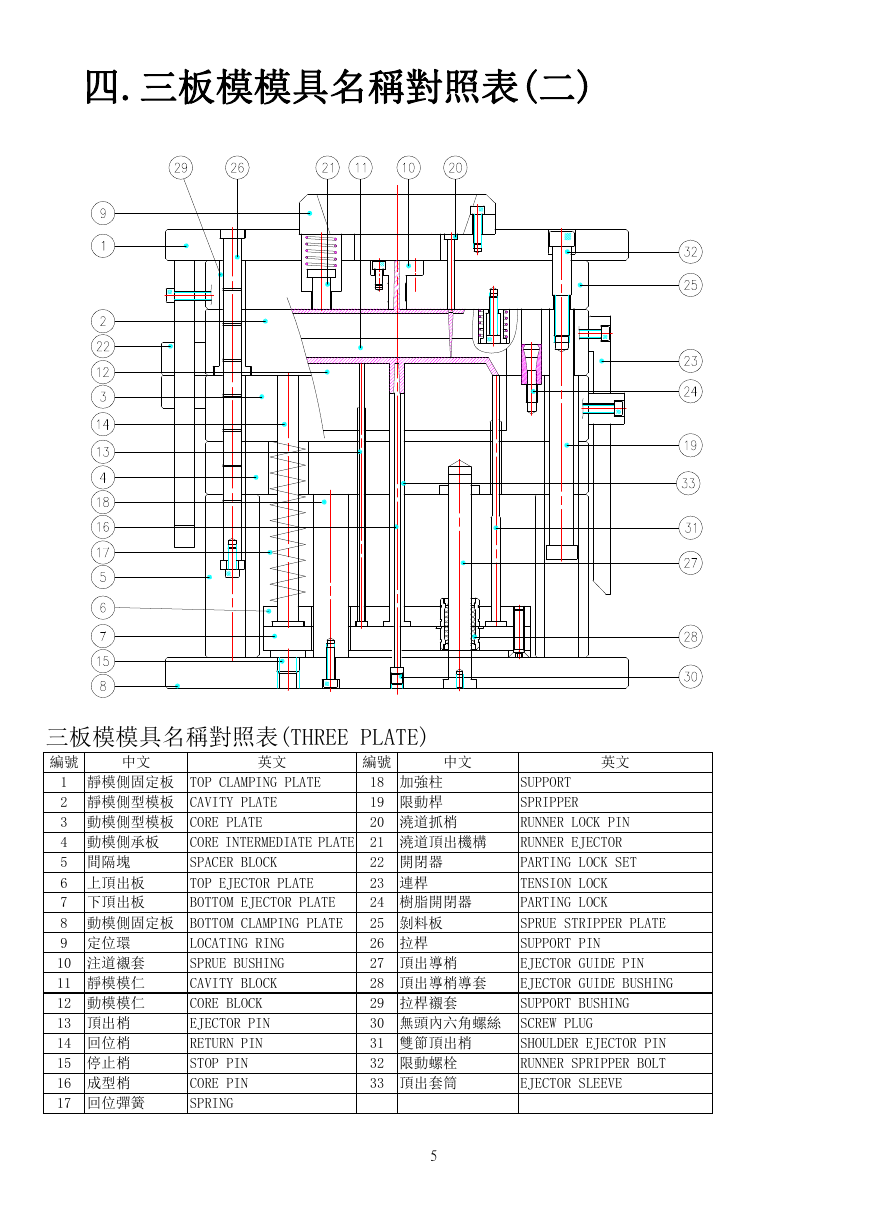

四.三板模模具名稱對照表(二) 三板模模具名稱對照表(THREE PLATE) 編號中文英文編號中文英文 CORE INTERMEDIATE PLATE SPACER BLOCK TOP EJECTOR PLATE BOTTOM EJECTOR PLATE 1 靜模側固定板 TOP CLAMPING PLATE 2 靜模側型模板 CAVITY PLATE 3 動模側型模板 CORE PLATE 4 動模側承板 5 間隔塊 6 上頂出板 7 下頂出板 8 動模側固定板 BOTTOM CLAMPING PLATE 9 定位環 10 注道襯套 11 靜模模仁 12 動模模仁 13 頂出梢 14 回位梢 15 停止梢 16 成型梢 17 回位彈簧 LOCATING RING SPRUE BUSHING CAVITY BLOCK CORE BLOCK EJECTOR PIN RETURN PIN STOP PIN CORE PIN SPRING SUPPORT SPRIPPER RUNNER LOCK PIN RUNNER EJECTOR PARTING LOCK SET TENSION LOCK PARTING LOCK SPRUE STRIPPER PLATE SUPPORT PIN EJECTOR GUIDE PIN EJECTOR GUIDE BUSHING SUPPORT BUSHING 18 加強柱 19 限動桿 20 澆道抓梢 21 澆道頂出機構 22 開閉器 23 連桿 24 樹脂開閉器 25 剝料板 26 拉桿 27 頂出導梢 28 頂出導梢導套 29 拉桿襯套 30 無頭內六角螺絲 SCREW PLUG 31 雙節頂出梢 32 限動螺栓 33 頂出套筒 SHOULDER EJECTOR PIN RUNNER SPRIPPER BOLT EJECTOR SLEEVE 5

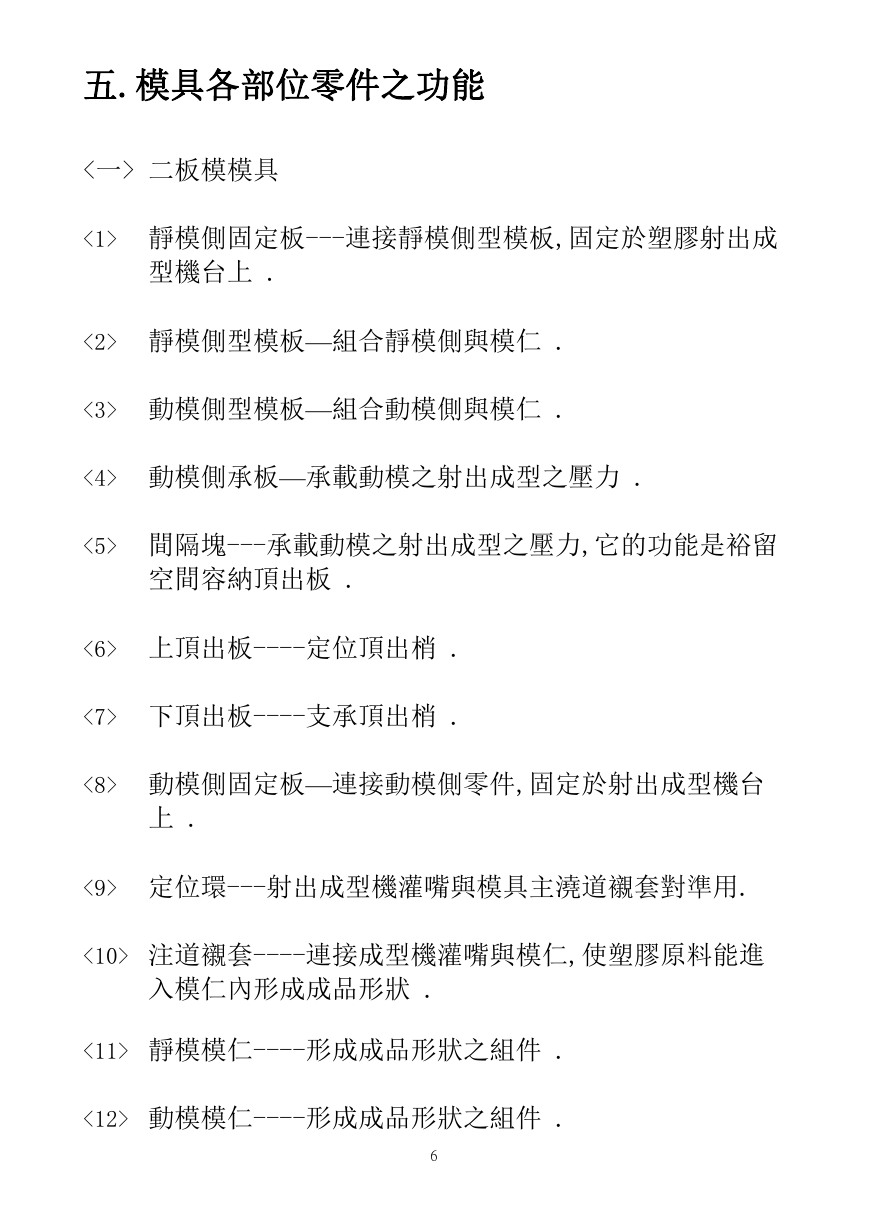

五.模具各部位零件之功能 <一> 二板模模具 <1> 靜模側固定板---連接靜模側型模板,固定於塑膠射出成型機台上 . <2> 靜模側型模板—組合靜模側與模仁 . <3> 動模側型模板—組合動模側與模仁 . <4> 動模側承板—承載動模之射出成型之壓力 . <5> 間隔塊---承載動模之射出成型之壓力,它的功能是裕留空間容納頂出板 . <6> 上頂出板----定位頂出梢 . <7> 下頂出板----支承頂出梢 . <8> 動模側固定板—連接動模側零件,固定於射出成型機台上 . <9> 定位環---射出成型機灌嘴與模具主澆道襯套對準用. <10> 注道襯套----連接成型機灌嘴與模仁,使塑膠原料能進入模仁內形成成品形狀 . <11> 靜模模仁----形成成品形狀之組件 . <12> 動模模仁----形成成品形狀之組件 . 6

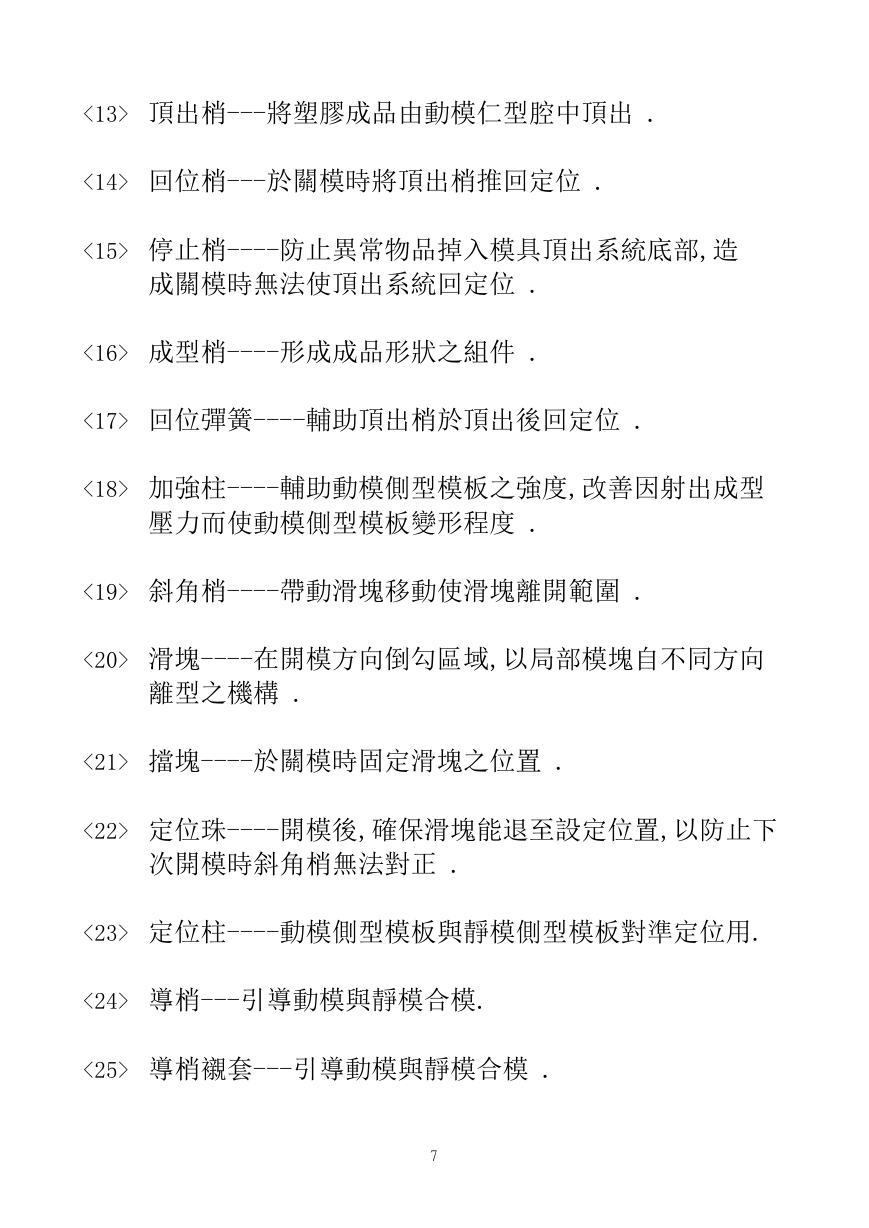

<13> 頂出梢---將塑膠成品由動模仁型腔中頂出 . <14> 回位梢---於關模時將頂出梢推回定位 . <15> 停止梢----防止異常物品掉入模具頂出系統底部,造成關模時無法使頂出系統回定位 . <16> 成型梢----形成成品形狀之組件 . <17> 回位彈簧----輔助頂出梢於頂出後回定位 . <18> 加強柱----輔助動模側型模板之強度,改善因射出成型壓力而使動模側型模板變形程度 . <19> 斜角梢----帶動滑塊移動使滑塊離開範圍 . <20> 滑塊----在開模方向倒勾區域,以局部模塊自不同方向離型之機構 . <21> 擋塊----於關模時固定滑塊之位置 . <22> 定位珠----開模後,確保滑塊能退至設定位置,以防止下次開模時斜角梢無法對正 . <23> 定位柱----動模側型模板與靜模側型模板對準定位用. <24> 導梢---引導動模與靜模合模. <25> 導梢襯套---引導動模與靜模合模 . 7
