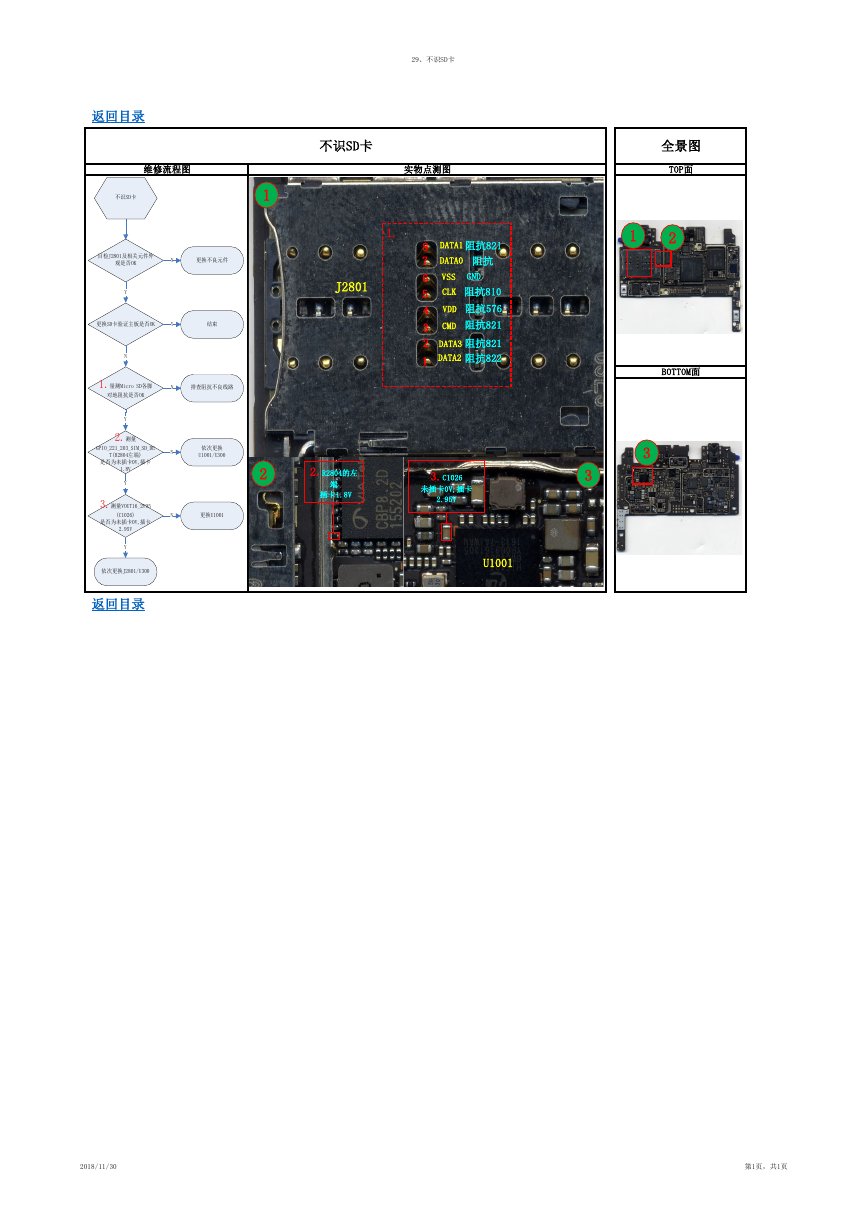

29、不识SD卡 返回目录 维修流程图 实物点测图 不识SD卡 不识SD卡 1 目检J2801及相关元件外 观是否OK N 更换不良元件 Y J2801 1. 8 7 6 5 4 3 2 1 DATA1 阻抗821 DATA0 阻抗 VSS CLK GND 阻抗810 VDD 阻抗576 CMD 阻抗821 DATA3 DATA2 阻抗821 阻抗822 全景图 TOP面 1 2 BOTTOM面 更换SD卡验证主板是否OK Y 结束 N 1.量测Micro SD各脚 对地阻抗是否OK N 排查阻抗不良线路 Y 2.测量 GPIO_221_203_SIM_SD_DE T(R2804左端) 是否为未插卡0V,插卡 N 依次更换 U1001/U300 1.8V Y 3.测量VOUT16_2V95 (C1026) N 更换U1001 是否为未插卡0V,插卡 2.95V Y 依次更换J2801/U300 返回目录 2 2.R2804的左 端 插卡1.8V 3.C1026 未插卡0V,插卡 2.95V 3 3 U1001 2018/11/30 第1页，共1页
