2017 年辽宁大连工业大学机械设计基础考研真题一、填空（共 30 分，每空 2 分） 1. 工作时只承受弯矩的轴，称为（）轴。 2．润滑油的主要性能指标为（）和油性。 3. 一外槽轮机构。其槽数 Z=4，拨盘上的圆柱销数 K=3，则该槽轮机构的运动系数τ为（）。 4. 在曲柄摇杆机构中，若取曲柄为机架时，则可获得（）机构。 5. 6205 轴承是（）轴承，轴承内径为（）mm，其主要失效形式是（）。 6．车轮在轨道上转动，车轮与轨道间构成（）副这种运动副。 7．凸轮机构的从动件做等速运动时，产生（）冲击。 8．用范成法加工标准直齿圆柱齿轮，齿轮不产生根切的最少齿数是（）。 9．链传动中，链节数宜取（）数。 10．可移式刚性联轴器能够补偿两轴的偏差，但不能（）吸振。 11.带传动中，带上受的三种应力是（）应力，（）应力和（）应力。二．计算自由度，若有复合铰链、虚约束、局部自由度，请指出。（13 分） 1、 B E F D C A G H J I 2、 C B D A E 三、一对渐开线标准直齿圆柱齿轮外啮合传动。小齿轮齿数 z1=40、传动比 i12=2.5、m=10mm，试求小齿轮的分度圆直径、齿顶圆直径、齿根圆直径、基圆直径、分度圆齿距。（10 分）四、在图示轮系中，单头右旋蜗杆 1 的转速 n1 = 1450r/min，回转方向如图，各轮齿数分别为 Z2 = 37，Z2' = 15，Z3 = 25，Z3' = 20，Z4 = 60。请正确区分出基本轮系并求转臂 B 的转速 nB 的大小及方向。( 14 分) （注意：图在下页） 1 A 3 3' 2 2' B 4

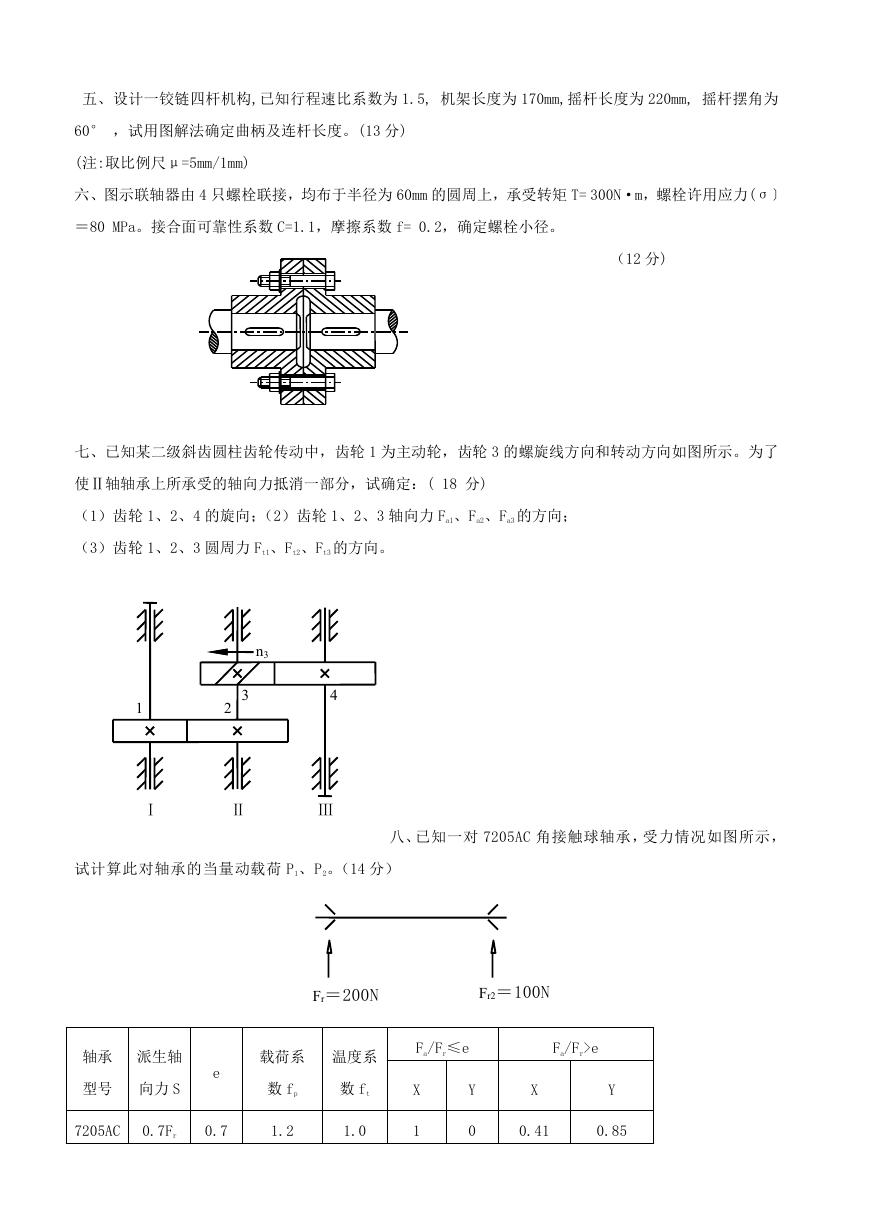

五、设计一铰链四杆机构,已知行程速比系数为 1.5, 机架长度为 170mm,摇杆长度为 220mm, 摇杆摆角为 60° ，试用图解法确定曲柄及连杆长度。(13 分) (注:取比例尺μ=5mm/1mm) 六、图示联轴器由 4 只螺栓联接，均布于半径为 60mm 的圆周上，承受转矩 T= 300N·m，螺栓许用应力(σ〕＝80 MPa。接合面可靠性系数 C=1.1，摩擦系数 f= 0.2，确定螺栓小径。（12 分) 七、已知某二级斜齿圆柱齿轮传动中，齿轮 1 为主动轮，齿轮 3 的螺旋线方向和转动方向如图所示。为了使Ⅱ轴轴承上所承受的轴向力抵消一部分，试确定：( 18 分) （1）齿轮 1、2、4 的旋向；（2）齿轮 1、2、3 轴向力 Fa1、Fa2、Fa3 的方向；（3）齿轮 1、2、3 圆周力 Ft1、Ft2、Ft3 的方向。 n3 3 2 4 1 Ⅰ Ⅱ Ⅲ 试计算此对轴承的当量动载荷 P1、P2。（14 分）八、已知一对 7205AC 角接触球轴承，受力情况如图所示， Fr＝200N Fr2＝100N 轴承派生轴载荷系温度系型号向力 S 数 fp 数 ft e 7205AC 0.7Fr 0.7 1.2 1.0 Fa/Fr≤e Fa/Fr>e X 1 Y 0 X Y 0.41 0.85

九、简答题（10 分） 1、简述蜗杆传动设计时，进行热平衡校核的必要性；若热平衡校核后，t0>80ºC，或有效散热面积不够时提高散热能力的措施。（6 分） 2、根据受载情况的不同，滚动轴承可以分为哪 3 大类？各主要承受那种载荷？（4 分）十、指出图示轴系的结构错误。（简单说明错误原因，不要求改正）（16 分）
