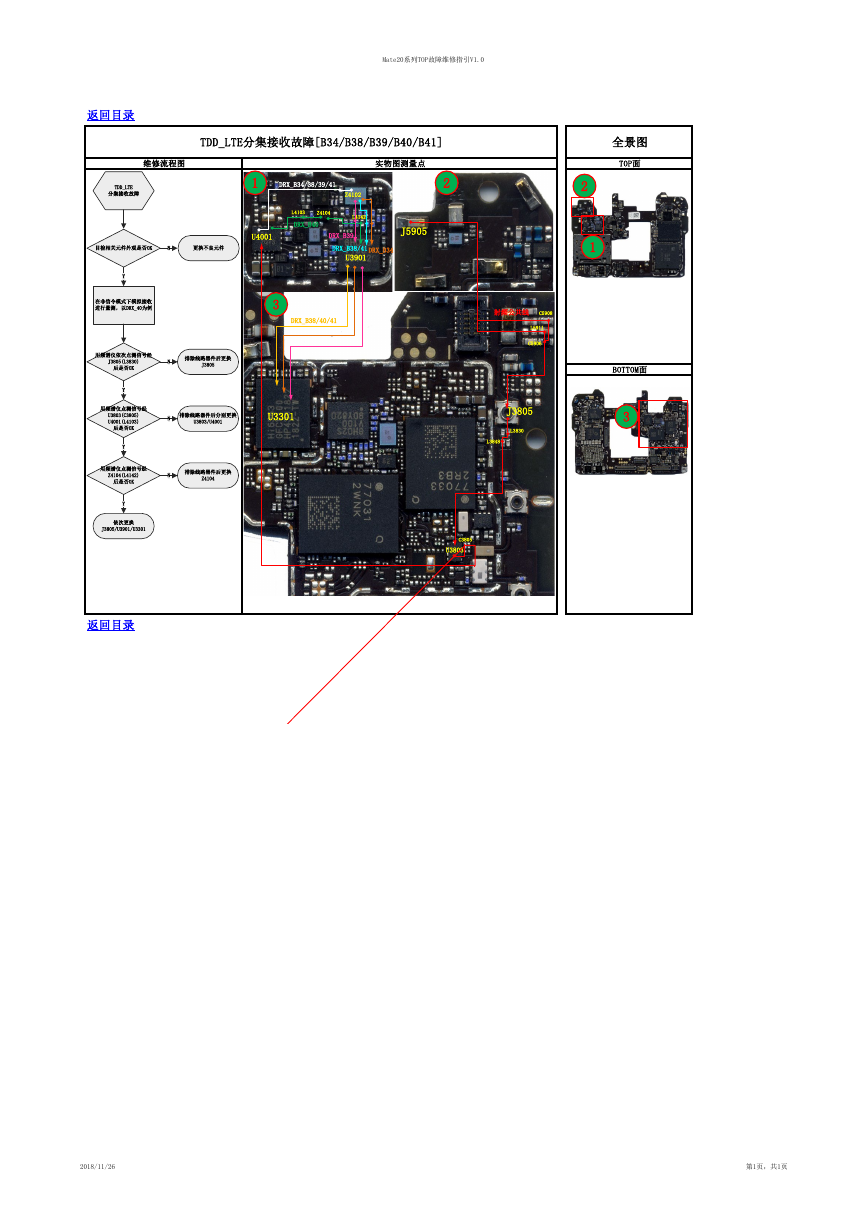

Mate20系列TOP故障维修指引V1.0 TDD_LTE分集接收故障[B34/B38/B39/B40/B41] 维修流程图 实物图测量点 全景图 TOP面 目检相关元件外观是否OK N 更换不良元件 1 DRX_B34/38/39/41 2 Z4102 L4142 L4103 Z4104 DRX_B40 U4001 DRX_B39 J5905 DRX_B38/41 U3901 DRX_B34 3 DRX_B38/40/41 返回目录 TDD_LTE 分集接收故障 Y 在非信令模式下模拟接收 进行量测，以DRX_40为例 用频谱仪依次点测信号经 J3805(L3830) 后是否OK Y 用频谱仪点测信号经 U3803(C3805) U4001(L4103) 后是否OK Y 用频谱仪点测信号经 Z4104(L4142) 后是否OK Y 依次更换 J3805/U3901/U3301 N N N 返回目录 2 1 射频公共线 C5908 L5911 C5906 J3805 L3830 L3848 BOTTOM面 3 排除线路器件后更换 J3805 排除线路器件后分别更换 U3803/U4001 U3301 排除线路器件后更换 Z4104 C3805 U3803 2018/11/26 第1页，共1页
