海思LCD╱MIPI 屏幕对接使用指南.pdf

发布时间：2022-05-29 发布人：admin 分类：说明书 资料大小：1.19M 资料格式：pdf 举报 版权申诉
第1页 / 共23页
第2页 / 共23页
第3页 / 共23页
第4页 / 共23页
第5页 / 共23页
第6页 / 共23页
第7页 / 共23页
第8页 / 共23页
资料共23页，剩余部分请下载后查看
    扉 页
    前 言
    目 录
    1 LCD/MIPI屏幕对接指南
    1.1 环境准备
    1.1.1 板端与LCD&MIPI连线确认
    图1-1 板端与LCD连接示意图
    1.1.1.1 控制线
    1.1.1.2 数据传输线
    RGB接口
    图1-2 RGB接口连线示意图
    MIPI DSI接口
    图1-3 MIPI DSI接口连线示意图
    1.1.1.3 背光调整线
    1.1.2 硬件连线确认
    1.1.3 管脚复用与驱动能力确认
    1.1.4 控制接口使能确认
    1.2 调试步骤
    1.2.1 配置管脚复用和驱动能力
    1.2.2 初始化LCD&MIPI屏
    1.2.2.1 复位LCD&MIPI屏
    1.2.2.2 配置初始化序列
    1.2.2.3 初始化RGB屏
    1.2.2.4 初始化MIPI屏
    图1-4 MIPI Tx设备初始化流程图
    步骤 1. 配置MIPI Tx设备属性
    图1-5 combo_dev_cfg_t 结构体定义
    图1-6 sync_info_t 结构体定义
    图1-7 MIPI DSI协议下MIPI像素区域示意图
    表1-1 combo_dev_cfg_t结构体赋值示意表
    步骤 2. 配置MIPI Tx设备初始化序列
    图1-8 cmd_info_t 结构体定义
    表1-2 cmd_info_t 结构体赋值示意表
    图1-9 当需要发送地址0x11时配置
    图1-10 当需要往0x36地址上写数据0x48配置
    图1-11 当需要往0xe1地址上依次写数据0xf0，0x03..0x23时配置
    1.2.3 配置VO输出序列
    1.2.3.1 User时序配置
    图1-12 即VO_PUB_ATTR_S结构体
    表1-3 VO_INTF_TYPE_E结构体赋值示意表
    图1-13 VO User时序下的LCD像素区域示意图
    表1-4 VO_SYNC_INFO_S结构体赋值示意表
    1.2.3.2 输出时钟配置
    配置分频比
    配置分频时钟
    1.2.4 调试验证
    1.2.4.1 屏幕调试
    1.2.4.2 背光控制
    1.3 显示屏调试FAQ
    1.3.1 屏幕显示位置错误
    1.3.2 屏幕显示大小错误
    1.3.3 屏幕显示颜色异常
    画面完全混乱显示效果无法辨认出目标的轮廓
    出现颜色发生变化
    显示颜色异常
    显示线条有色差
    1.3.4 屏幕显示效果不够满意
    1.3.5 屏幕画面转换时出现残影
    1.3.6 显示帧率低/画面卡顿
    1.3.7 显示画面较暗，但背光正常
    LCD/MIPI 屏幕对接 使用指南 文档版本 00B01 发布日期 2019-01-05
    版权所有 © 深圳市海思半导体有限公司 2019。保留一切权利。 非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何 形式传播。 商标声明 、 、海思和其他海思商标均为深圳市海思半导体有限公司的商标。 本文档提及的其他所有商标或注册商标，由各自的所有人拥有。 注意 您购买的产品、服务或特性等应受海思公司商业合同和条款的约束，本文档中描述的全部或部分产 品、服务或特性可能不在您的购买或使用范围之内。除非合同另有约定，海思公司对本文档内容不做 任何明示或默示的声明或保证。 由于产品版本升级或其他原因，本文档内容会不定期进行更新。除非另有约定，本文档仅作为使用指 导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。 深圳市海思半导体有限公司 地址： 网址： 深圳市龙岗区坂田华为基地华为电气生产中心 邮编：518129 http://www.hisilicon.com 客户服务电话： +86-755-28788858 客户服务传真： +86-755-28357515 客户服务邮箱： support@hisilicon.com

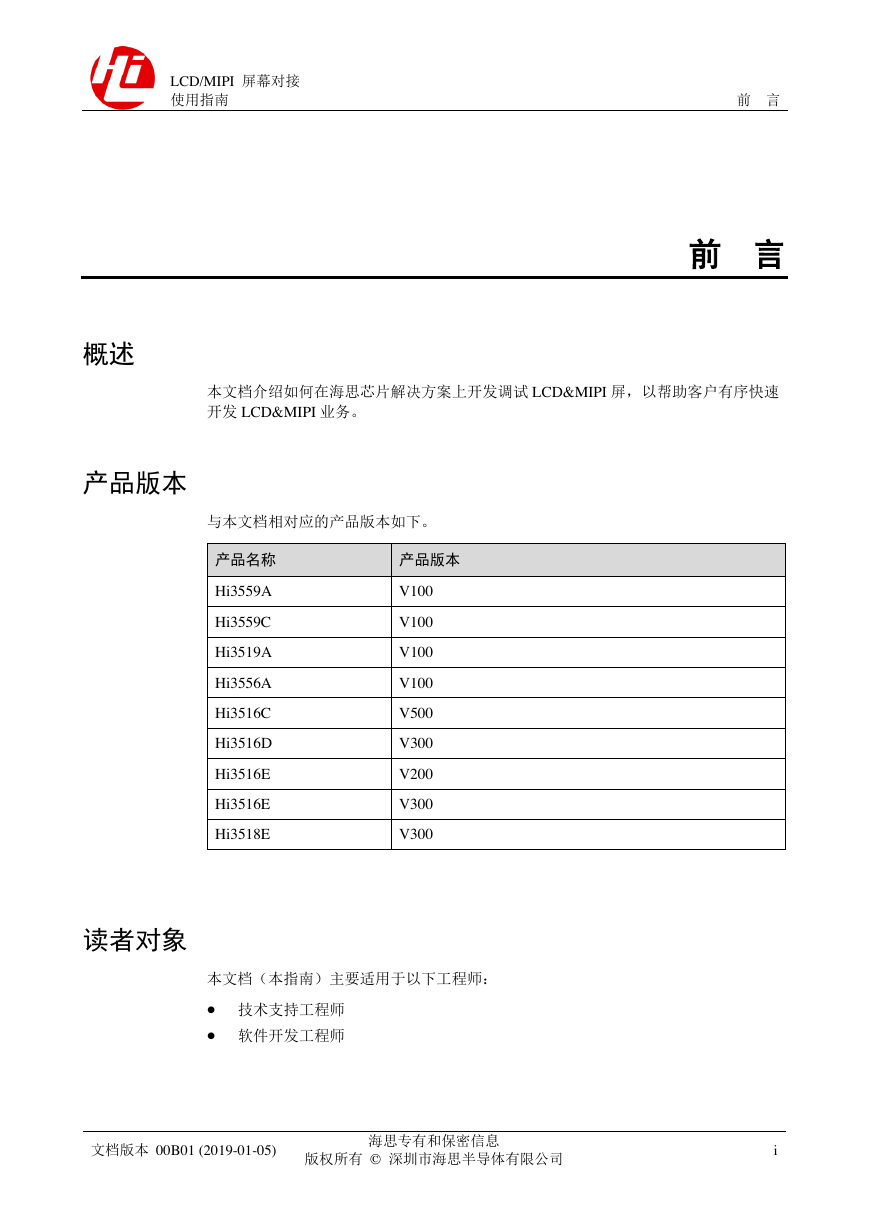

    LCD/MIPI 屏幕对接 使用指南 前 言 前 言 概述 产品版本 本文档介绍如何在海思芯片解决方案上开发调试 LCD&MIPI 屏，以帮助客户有序快速 开发 LCD&MIPI 业务。 与本文档相对应的产品版本如下。 产品名称 产品版本 Hi3559A Hi3559C Hi3519A Hi3556A Hi3516C Hi3516D Hi3516E Hi3516E Hi3518E V100 V100 V100 V100 V500 V300 V200 V300 V300 读者对象 本文档（本指南）主要适用于以下工程师：  技术支持工程师  软件开发工程师 文档版本 00B01 (2019-01-05) 海思专有和保密信息 版权所有 © 深圳市海思半导体有限公司 i

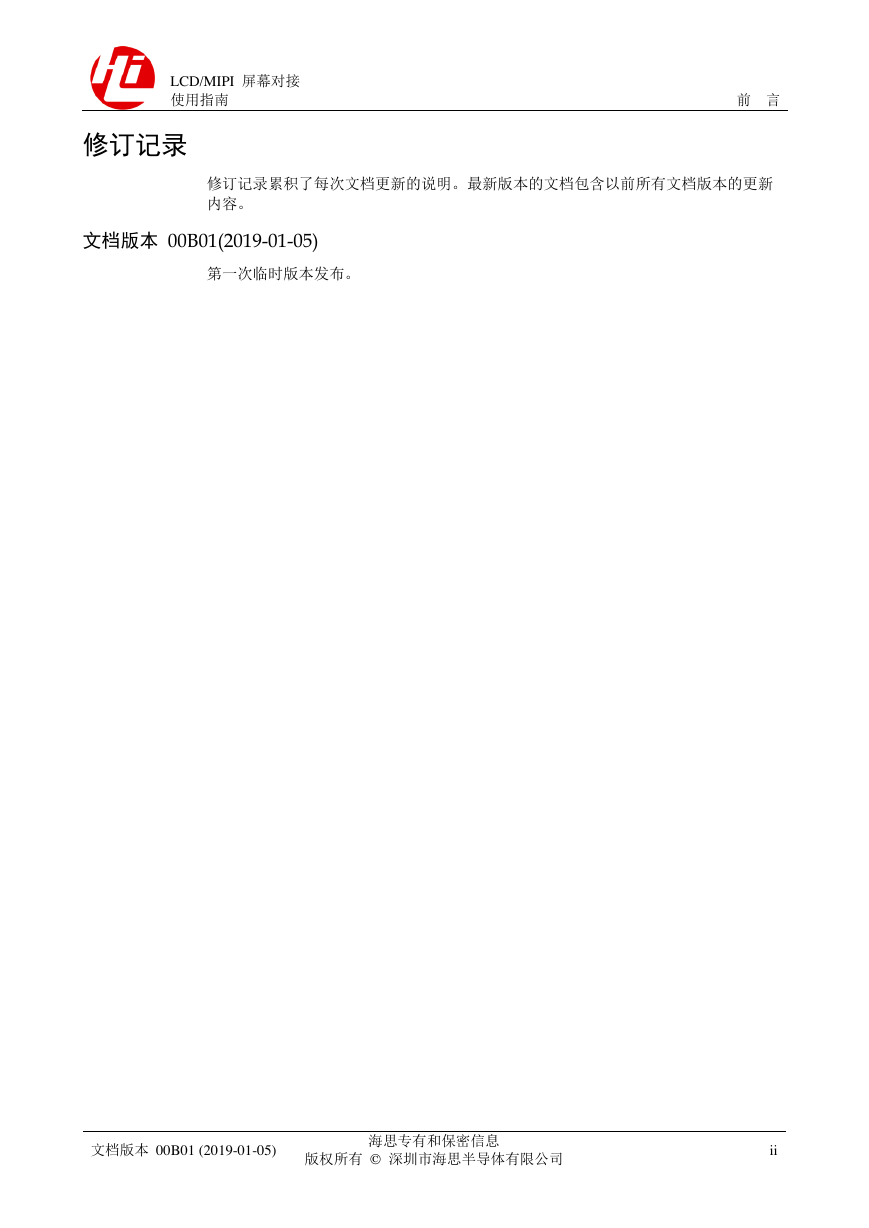

    LCD/MIPI 屏幕对接 使用指南 修订记录 前 言 修订记录累积了每次文档更新的说明。最新版本的文档包含以前所有文档版本的更新 内容。 文档版本 00B01(2019-01-05) 第一次临时版本发布。 文档版本 00B01 (2019-01-05) 海思专有和保密信息 版权所有 © 深圳市海思半导体有限公司 ii

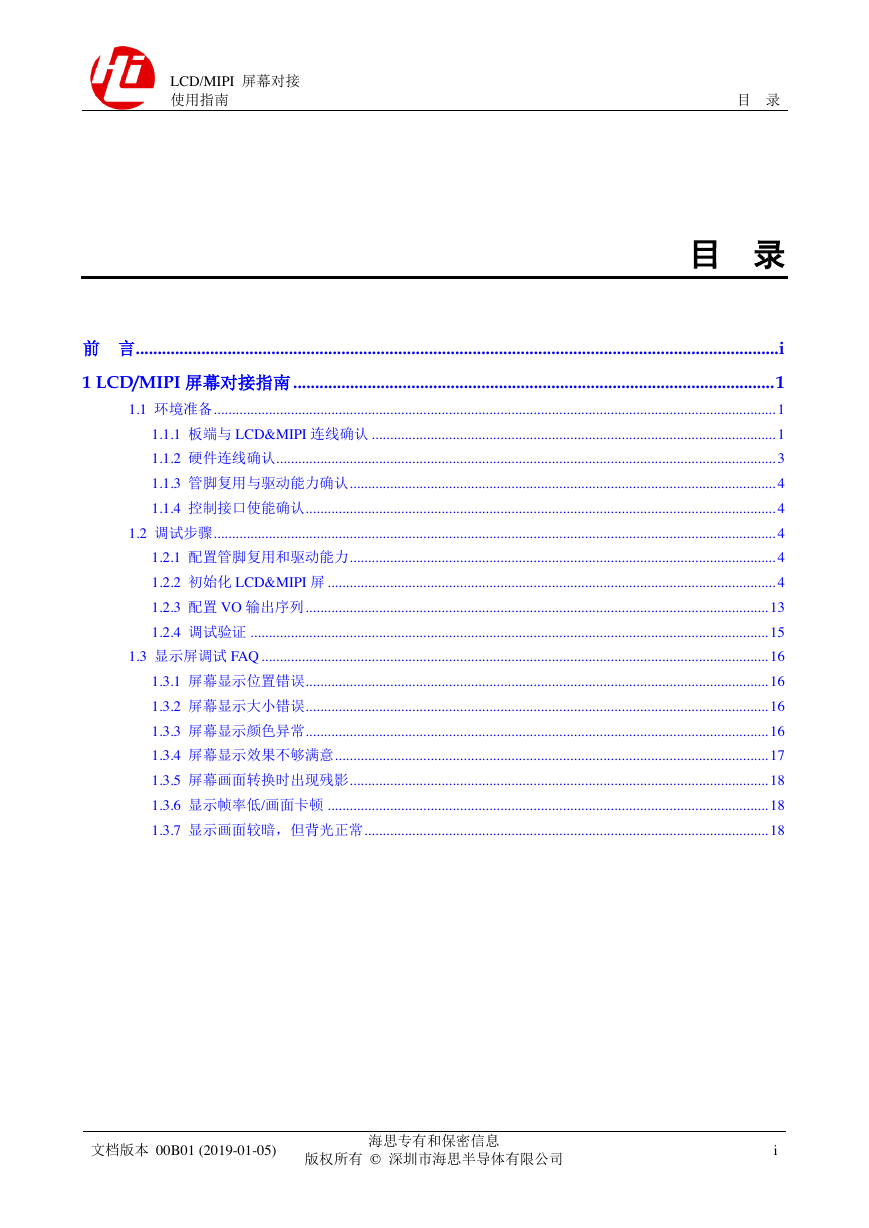

    LCD/MIPI 屏幕对接 使用指南 目 录 目 录 前 言 ................................................................................................................................................... i 1 LCD/MIPI 屏幕对接指南 .............................................................................................................. 1 1.1 环境准备 ......................................................................................................................................................... 1 1.1.1 板端与 LCD&MIPI 连线确认 .............................................................................................................. 1 1.1.2 硬件连线确认........................................................................................................................................ 3 1.1.3 管脚复用与驱动能力确认 .................................................................................................................... 4 1.1.4 控制接口使能确认 ................................................................................................................................ 4 1.2 调试步骤 ......................................................................................................................................................... 4 1.2.1 配置管脚复用和驱动能力 .................................................................................................................... 4 1.2.2 初始化 LCD&MIPI 屏 .......................................................................................................................... 4 1.2.3 配置 VO 输出序列 .............................................................................................................................. 13 1.2.4 调试验证 ............................................................................................................................................. 15 1.3 显示屏调试 FAQ .......................................................................................................................................... 16 1.3.1 屏幕显示位置错误 .............................................................................................................................. 16 1.3.2 屏幕显示大小错误 .............................................................................................................................. 16 1.3.3 屏幕显示颜色异常 .............................................................................................................................. 16 1.3.4 屏幕显示效果不够满意 ...................................................................................................................... 17 1.3.5 屏幕画面转换时出现残影 .................................................................................................................. 18 1.3.6 显示帧率低/画面卡顿 ........................................................................................................................ 18 1.3.7 显示画面较暗，但背光正常 .............................................................................................................. 18 文档版本 00B01 (2019-01-05) 海思专有和保密信息 版权所有 © 深圳市海思半导体有限公司 i

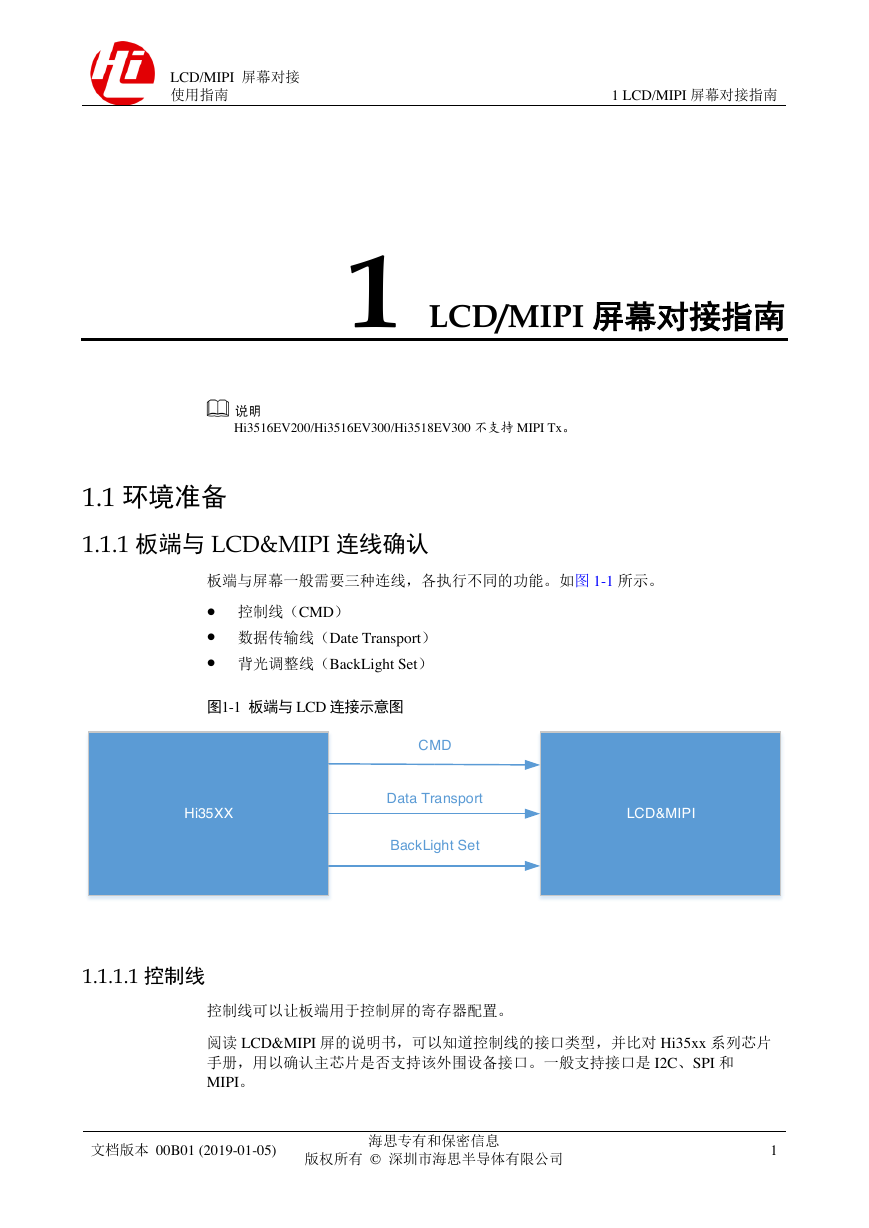

    LCD/MIPI 屏幕对接 使用指南 1 LCD/MIPI 屏幕对接指南 1 LCD/MIPI 屏幕对接指南 Hi3516EV200/Hi3516EV300/Hi3518EV300 不支持 MIPI Tx。 1.1 环境准备 1.1.1 板端与 LCD&MIPI 连线确认 板端与屏幕一般需要三种连线，各执行不同的功能。如图 1-1 所示。  控制线（CMD）  数据传输线（Date Transport）  背光调整线（BackLight Set） 图1-1 板端与 LCD 连接示意图 CMD Data Transport BackLight Set LCD&MIPI Hi35XX 1.1.1.1 控制线 控制线可以让板端用于控制屏的寄存器配置。 阅读 LCD&MIPI 屏的说明书，可以知道控制线的接口类型，并比对 Hi35xx 系列芯片 手册，用以确认主芯片是否支持该外围设备接口。一般支持接口是 I2C、SPI 和 MIPI。 文档版本 00B01 (2019-01-05) 海思专有和保密信息 版权所有 © 深圳市海思半导体有限公司 1

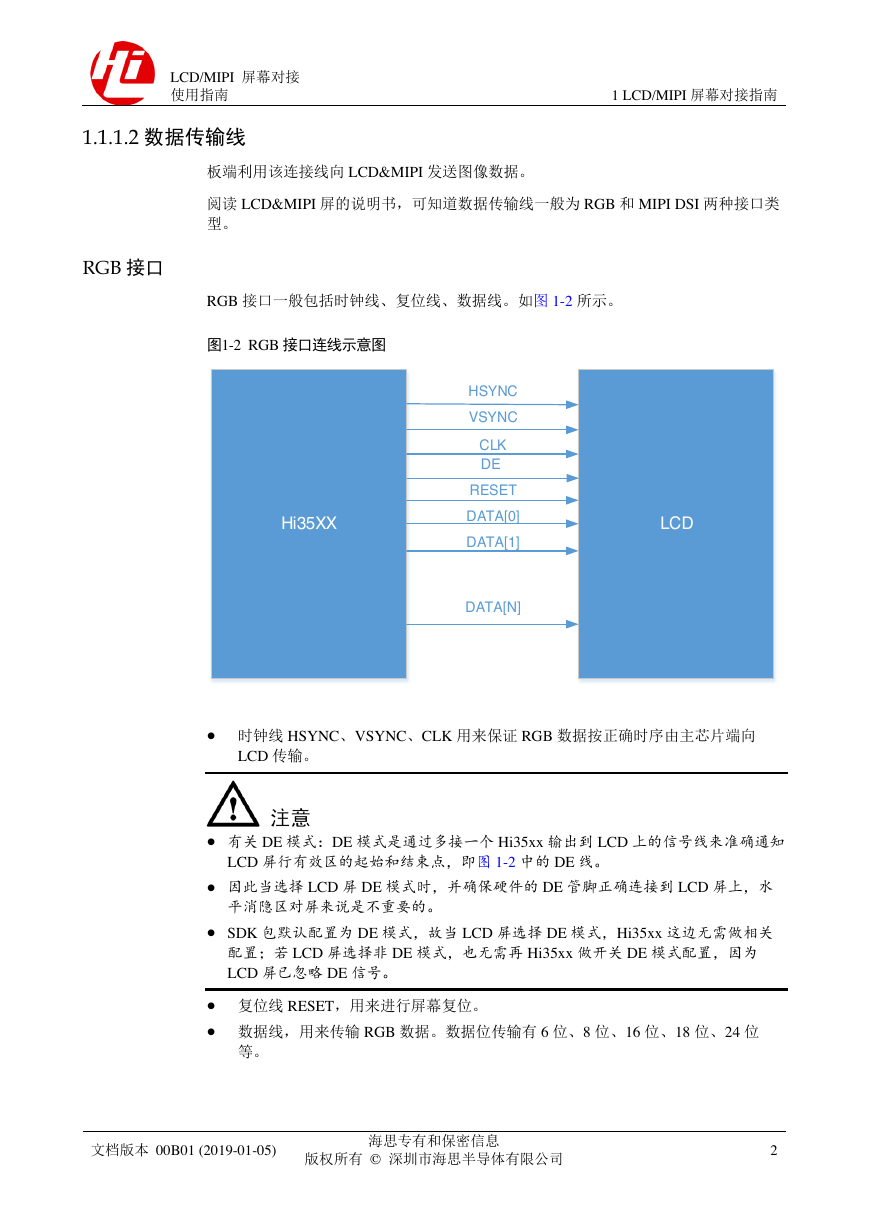

    LCD/MIPI 屏幕对接 使用指南 1.1.1.2 数据传输线 1 LCD/MIPI 屏幕对接指南 板端利用该连接线向 LCD&MIPI 发送图像数据。 阅读 LCD&MIPI 屏的说明书，可知道数据传输线一般为 RGB 和 MIPI DSI 两种接口类 型。 RGB 接口 RGB 接口一般包括时钟线、复位线、数据线。如图 1-2 所示。 图1-2 RGB 接口连线示意图 Hi35XX HSYNC VSYNC CLK DE RESET DATA[0] DATA[1] DATA[N] LCD  时钟线 HSYNC、VSYNC、CLK 用来保证 RGB 数据按正确时序由主芯片端向 LCD 传输。  有关 DE 模式：DE 模式是通过多接一个 Hi35xx 输出到 LCD 上的信号线来准确通知 LCD 屏行有效区的起始和结束点，即图 1-2 中的 DE 线。  因此当选择 LCD 屏 DE 模式时，并确保硬件的 DE 管脚正确连接到 LCD 屏上，水 平消隐区对屏来说是不重要的。  SDK 包默认配置为 DE 模式，故当 LCD 屏选择 DE 模式，Hi35xx 这边无需做相关 配置；若 LCD 屏选择非 DE 模式，也无需再 Hi35xx 做开关 DE 模式配置，因为 LCD 屏已忽略 DE 信号。  复位线 RESET，用来进行屏幕复位。  数据线，用来传输 RGB 数据。数据位传输有 6 位、8 位、16 位、18 位、24 位 等。 文档版本 00B01 (2019-01-05) 海思专有和保密信息 版权所有 © 深圳市海思半导体有限公司 2

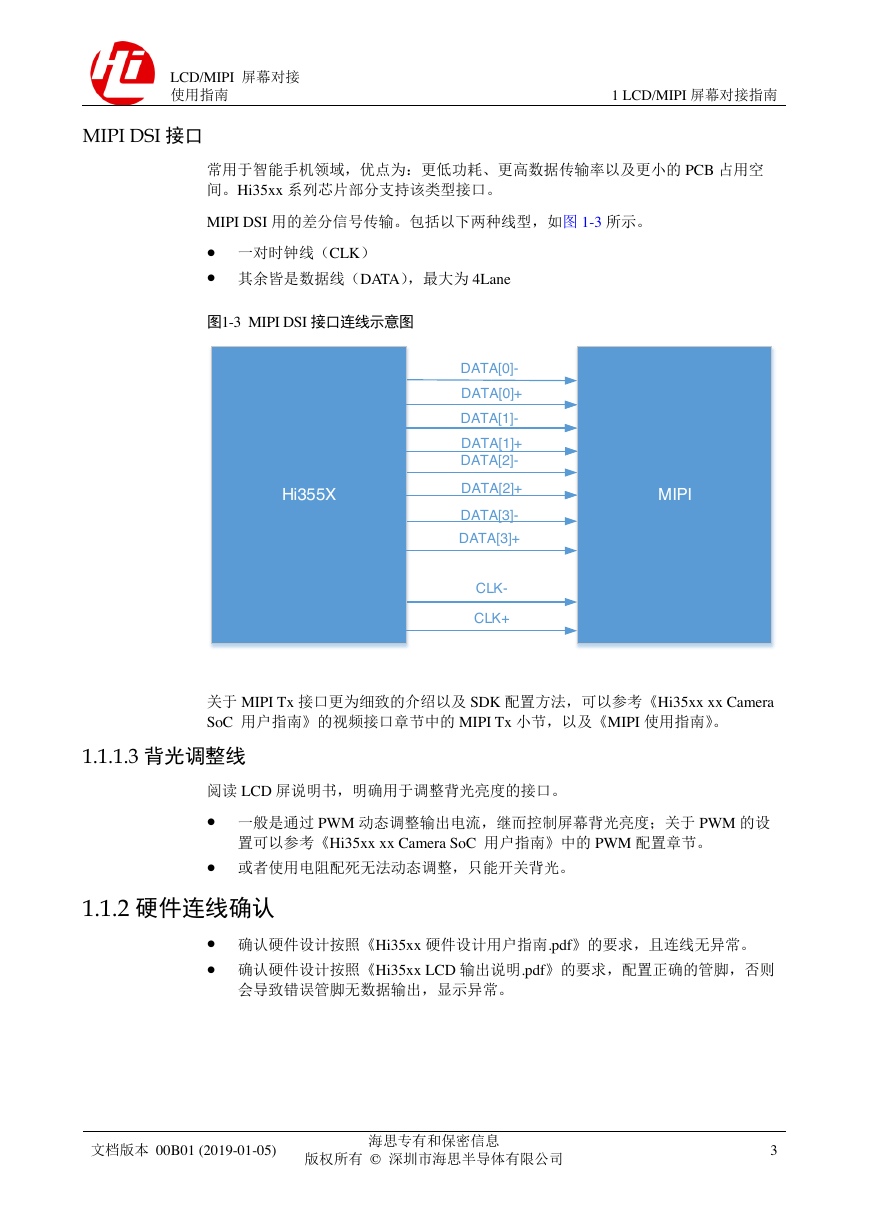

    LCD/MIPI 屏幕对接 使用指南 MIPI DSI 接口 1 LCD/MIPI 屏幕对接指南 常用于智能手机领域，优点为：更低功耗、更高数据传输率以及更小的 PCB 占用空 间。Hi35xx 系列芯片部分支持该类型接口。 MIPI DSI 用的差分信号传输。包括以下两种线型，如图 1-3 所示。  一对时钟线（CLK）  其余皆是数据线（DATA），最大为 4Lane 图1-3 MIPI DSI 接口连线示意图 Hi355X Hi355X DATA[0]- DATA[0]+ DATA[1]- DATA[1]+ DATA[2]- DATA[2]+ DATA[3]- DATA[3]+ CLK- CLK+ LCD MIPI 关于 MIPI Tx 接口更为细致的介绍以及 SDK 配置方法，可以参考《Hi35xx xx Camera SoC 用户指南》的视频接口章节中的 MIPI Tx 小节，以及《MIPI 使用指南》。 1.1.1.3 背光调整线 阅读 LCD 屏说明书，明确用于调整背光亮度的接口。  一般是通过 PWM 动态调整输出电流，继而控制屏幕背光亮度；关于 PWM 的设 置可以参考《Hi35xx xx Camera SoC 用户指南》中的 PWM 配置章节。  或者使用电阻配死无法动态调整，只能开关背光。 1.1.2 硬件连线确认  确认硬件设计按照《Hi35xx 硬件设计用户指南.pdf》的要求，且连线无异常。  确认硬件设计按照《Hi35xx LCD 输出说明.pdf》的要求，配置正确的管脚，否则 会导致错误管脚无数据输出，显示异常。 文档版本 00B01 (2019-01-05) 海思专有和保密信息 版权所有 © 深圳市海思半导体有限公司 3
