使用前须知

安装和使用注意事项

不当安装

在高海拔地区使用

不合适的条件

概述

关于随机附带的手册

特点

控制器的位置和功能（主机）

顶部／前面／侧面

后面／侧面／底部

控制面板

连接器面板

遥控器

VPL-CX135/CX165

VPL-CX130/CX160

投影图像

安装投影机

连接投影机

连接电脑

连接录像机

投影

关闭电源

便利功能

选择菜单语言

安全锁

其它功能

直接电源开启／关闭功能

有助您发表的工具

使用发表工具RM-PJPK1（非附带）控制电脑（使用网络发表功能时）（仅限于VPL-CX135/ CX165）

使用菜单进行调整和设定

使用菜单

图像设定菜单

信号设定菜单

有关预设存储器号码

功能菜单

安装设定菜单

设置菜单

信息菜单

维护

更换投影灯

清洁空气滤网

其他

故障排除

信息目录

规格

安装示意图

地板安装（前面投影）

天花板安装（前面投影）

“Side Shot”（仅限于VPL-CX135/CX165）和 “垂直梯形失真校正”的调节

使用附属吊装加强性防尘滤网盖

为投影机安装吊装加强性防尘滤网盖

更换滤网

尺寸

索引

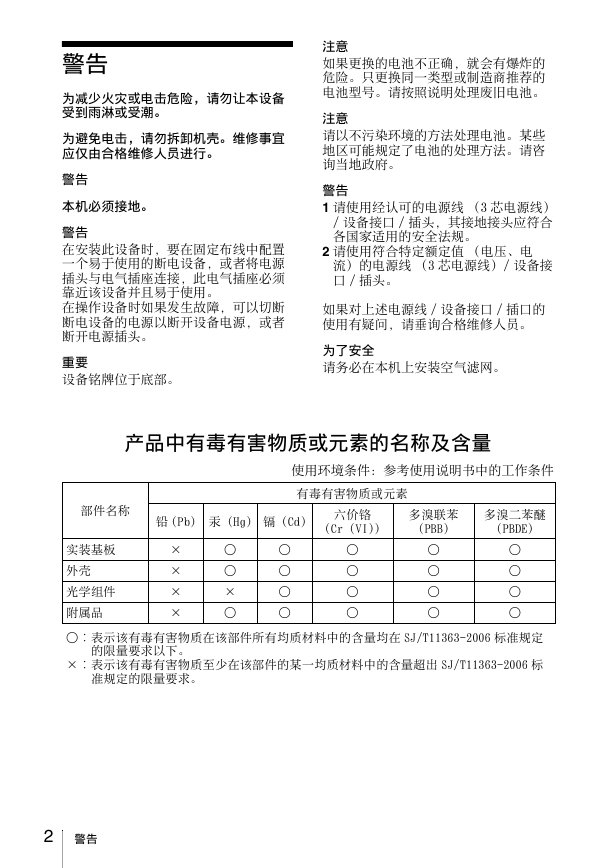

警告为减少火灾或电击危险，请勿让本设备受到雨淋或受潮。为避免电击，请勿拆卸机壳。维修事宜应仅由合格维修人员进行。警告本机必须接地。警告在安装此设备时，要在固定布线中配置一个易于使用的断电设备，或者将电源插头与电气插座连接，此电气插座必须靠近该设备并且易于使用。在操作设备时如果发生故障，可以切断断电设备的电源以断开设备电源，或者断开电源插头。重要设备铭牌位于底部。注意如果更换的电池不正确，就会有爆炸的危险。只更换同一类型或制造商推荐的电池型号。请按照说明处理废旧电池。注意请以不污染环境的方法处理电池。某些地区可能规定了电池的处理方法。请咨询当地政府。警告 1 请使用经认可的电源线（3 芯电源线） / 设备接口 / 插头，其接地接头应符合各国家适用的安全法规。 2 请使用符合特定额定值（电压、电流）的电源线（3 芯电源线）/ 设备接口 / 插头。如果对上述电源线 / 设备接口 / 插口的使用有疑问，请垂询合格维修人员。为了安全请务必在本机上安装空气滤网。产品中有毒有害物质或元素的名称及含量使用环境条件：参考使用说明书中的工作条件有毒有害物质或元素部件名称实装基板外壳光学组件附属品铅 (Pb) 汞 (Hg) 镉 (Cd) 六价铬 (Cr (VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) × × × × ○ ○ × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○︰表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。 ×︰表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。 2 警告

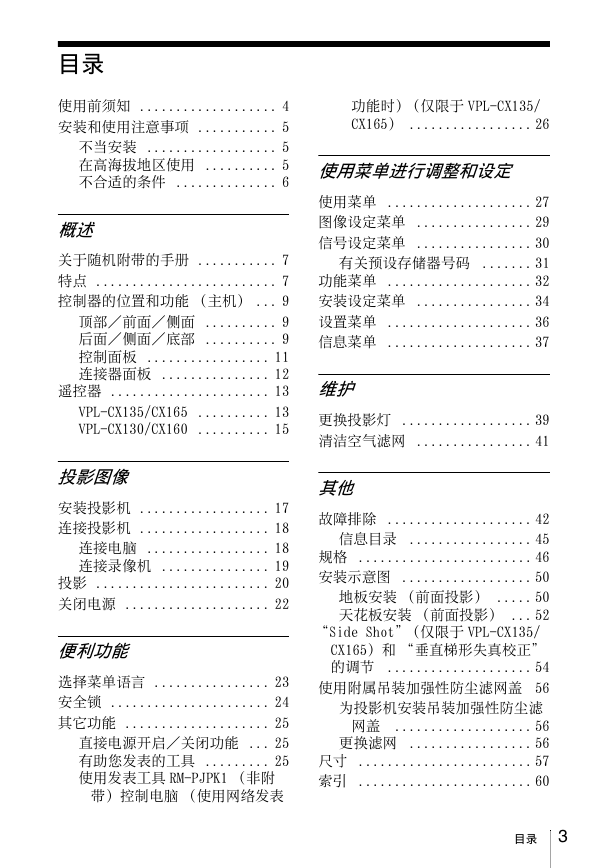

目录使用前须知 ................... 4 安装和使用注意事项 ........... 5 不当安装 .................. 5 在高海拔地区使用 .......... 5 不合适的条件 .............. 6 概述关于随机附带的手册 ........... 7 特点 ......................... 7 控制器的位置和功能（主机） ... 9 顶部／前面／侧面 .......... 9 后面／侧面／底部 .......... 9 控制面板 ................. 11 连接器面板 ............... 12 遥控器 ...................... 13 VPL-CX135/CX165 .......... 13 VPL-CX130/CX160 .......... 15 投影图像安装投影机 .................. 17 连接投影机 .................. 18 连接电脑 ................. 18 连接录像机 ............... 19 投影 ........................ 20 关闭电源 .................... 22 便利功能选择菜单语言 ................ 23 安全锁 ...................... 24 其它功能 .................... 25 直接电源开启／关闭功能 ... 25 有助您发表的工具 ......... 25 使用发表工具 RM-PJPK1 （非附带）控制电脑（使用网络发表功能时）（仅限于 VPL-CX135/ CX165） ................. 26 使用菜单进行调整和设定使用菜单 .................... 27 图像设定菜单 ................ 29 信号设定菜单 ................ 30 有关预设存储器号码 ....... 31 功能菜单 .................... 32 安装设定菜单 ................ 34 设置菜单 .................... 36 信息菜单 .................... 37 维护更换投影灯 .................. 39 清洁空气滤网 ................ 41 其他故障排除 .................... 42 信息目录 ................. 45 规格 ........................ 46 安装示意图 .................. 50 地板安装（前面投影） ..... 50 天花板安装（前面投影） ... 52 “Side Shot”（仅限于 VPL-CX135/ CX165）和 “垂直梯形失真校正” 的调节 .................... 54 使用附属吊装加强性防尘滤网盖 56 为投影机安装吊装加强性防尘滤网盖 ................... 56 更换滤网 ................. 56 尺寸 ........................ 57 索引 ........................ 60 目录 3

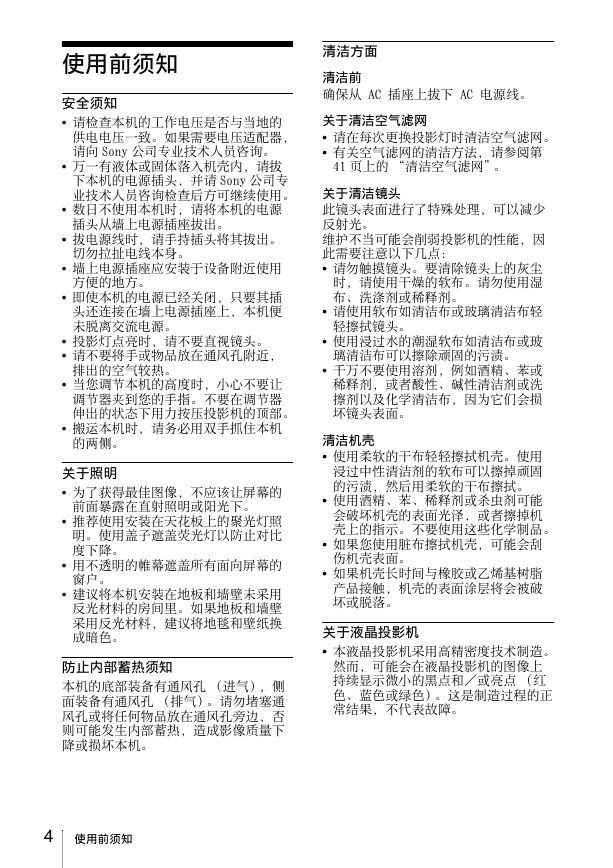

使用前须知安全须知 • 请检查本机的工作电压是否与当地的供电电压一致。如果需要电压适配器，请向 Sony 公司专业技术人员咨询。万一有液体或固体落入机壳内，请拔下本机的电源插头，并请 Sony 公司专业技术人员咨询检查后方可继续使用。数日不使用本机时，请将本机的电源插头从墙上电源插座拔出。拔电源线时，请手持插头将其拔出。切勿拉扯电线本身。墙上电源插座应安装于设备附近使用方便的地方。即使本机的电源已经关闭，只要其插头还连接在墙上电源插座上，本机便未脱离交流电源。投影灯点亮时，请不要直视镜头。请不要将手或物品放在通风孔附近，排出的空气较热。当您调节本机的高度时，小心不要让调节器夹到您的手指。不要在调节器伸出的状态下用力按压投影机的顶部。搬运本机时，请务必用双手抓住本机的两侧。关于照明为了获得最佳图像，不应该让屏幕的前面暴露在直射照明或阳光下。推荐使用安装在天花板上的聚光灯照明。使用盖子遮盖荧光灯以防止对比度下降。用不透明的帷幕遮盖所有面向屏幕的窗户。建议将本机安装在地板和墙壁未采用反光材料的房间里。如果地板和墙壁采用反光材料，建议将地毯和壁纸换成暗色。防止内部蓄热须知本机的底部装备有通风孔（进气），侧面装备有通风孔（排气）。请勿堵塞通风孔或将任何物品放在通风孔旁边，否则可能发生内部蓄热，造成影像质量下降或损坏本机。清洁方面清洁前确保从 AC 插座上拔下 AC 电源线。关于清洁空气滤网请在每次更换投影灯时清洁空气滤网。有关空气滤网的清洁方法，请参阅第 41 页上的 “清洁空气滤网”。关于清洁镜头此镜头表面进行了特殊处理，可以减少反射光。维护不当可能会削弱投影机的性能，因此需要注意以下几点：请勿触摸镜头。要清除镜头上的灰尘时，请使用干燥的软布。请勿使用湿布、洗涤剂或稀释剂。请使用软布如清洁布或玻璃清洁布轻轻擦拭镜头。使用浸过水的潮湿软布如清洁布或玻璃清洁布可以擦除顽固的污渍。千万不要使用溶剂，例如酒精、苯或稀释剂，或者酸性、碱性清洁剂或洗擦剂以及化学清洁布，因为它们会损坏镜头表面。清洁机壳使用柔软的干布轻轻擦拭机壳。使用浸过中性清洁剂的软布可以擦掉顽固的污渍，然后用柔软的干布擦拭。使用酒精、苯、稀释剂或杀虫剂可能会破坏机壳的表面光泽，或者擦掉机壳上的指示。不要使用这些化学制品。如果您使用脏布擦拭机壳，可能会刮伤机壳表面。如果机壳长时间与橡胶或乙烯基树脂产品接触，机壳的表面涂层将会被破坏或脱落。关于液晶投影机本液晶投影机采用高精密度技术制造。然而，可能会在液晶投影机的图像上持续显示微小的黑点和／或亮点（红色、蓝色或绿色）。这是制造过程的正常结果，不代表故障。 4 使用前须知

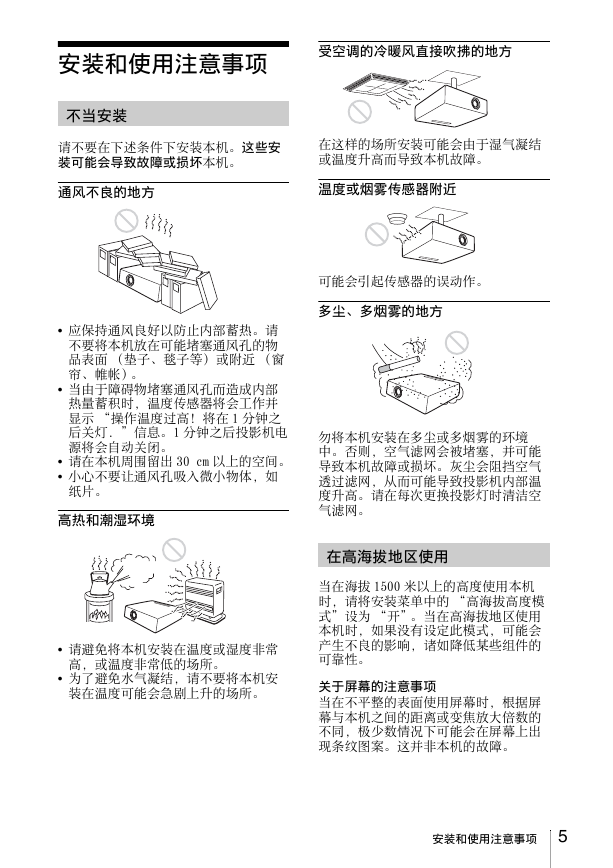

安装和使用注意事项受空调的冷暖风直接吹拂的地方不当安装请不要在下述条件下安装本机。这些安装可能会导致故障或损坏本机。在这样的场所安装可能会由于湿气凝结或温度升高而导致本机故障。通风不良的地方温度或烟雾传感器附近应保持通风良好以防止内部蓄热。请不要将本机放在可能堵塞通风孔的物品表面（垫子、毯子等）或附近（窗帘、帷帐）。当由于障碍物堵塞通风孔而造成内部热量蓄积时，温度传感器将会工作并显示 “操作温度过高！将在 1 分钟之后关灯．”信息。1 分钟之后投影机电源将会自动关闭。请在本机周围留出 30 cm 以上的空间。小心不要让通风孔吸入微小物体，如纸片。高热和潮湿环境请避免将本机安装在温度或湿度非常高，或温度非常低的场所。为了避免水气凝结，请不要将本机安装在温度可能会急剧上升的场所。可能会引起传感器的误动作。多尘、多烟雾的地方勿将本机安装在多尘或多烟雾的环境中。否则，空气滤网会被堵塞，并可能导致本机故障或损坏。灰尘会阻挡空气透过滤网，从而可能导致投影机内部温度升高。请在每次更换投影灯时清洁空气滤网。在高海拔地区使用当在海拔 1500 米以上的高度使用本机时，请将安装菜单中的 “高海拔高度模式”设为 “开”。当在高海拔地区使用本机时，如果没有设定此模式，可能会产生不良的影响，诸如降低某些组件的可靠性。关于屏幕的注意事项当在不平整的表面使用屏幕时，根据屏幕与本机之间的距离或变焦放大倍数的不同，极少数情况下可能会在屏幕上出现条纹图案。这并非本机的故障。安装和使用注意事项 5

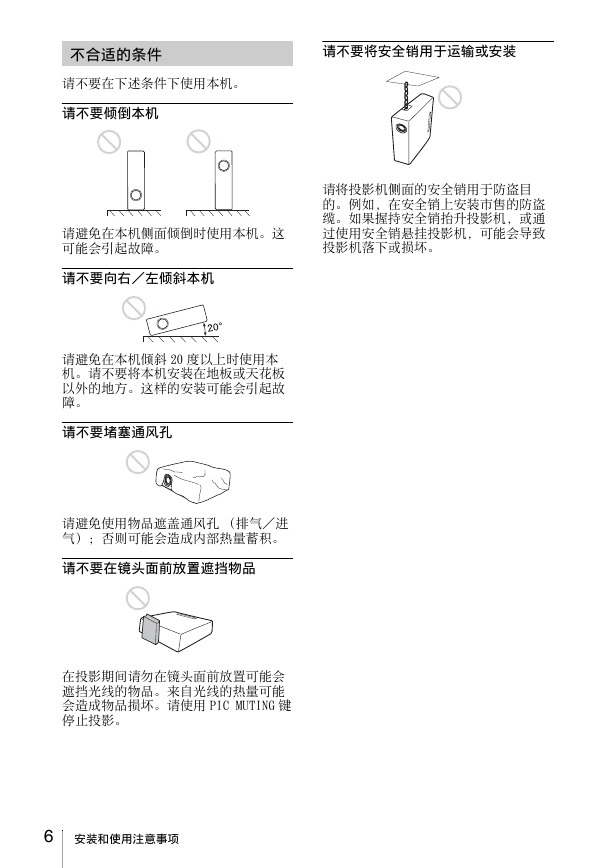

不合适的条件请不要将安全销用于运输或安装请不要在下述条件下使用本机。请不要倾倒本机请将投影机侧面的安全销用于防盗目的。例如，在安全销上安装市售的防盗缆。如果握持安全销抬升投影机，或通过使用安全销悬挂投影机，可能会导致投影机落下或损坏。请避免在本机侧面倾倒时使用本机。这可能会引起故障。请不要向右／左倾斜本机请避免在本机倾斜 20 度以上时使用本机。请不要将本机安装在地板或天花板以外的地方。这样的安装可能会引起故障。请不要堵塞通风孔请避免使用物品遮盖通风孔（排气／进气）；否则可能会造成内部热量蓄积。请不要在镜头面前放置遮挡物品在投影期间请勿在镜头面前放置可能会遮挡光线的物品。来自光线的热量可能会造成物品损坏。请使用 PIC MUTING 键停止投影。 6 安装和使用注意事项

B 概述关于随机附带的手册特点本机附带有下列手册和软件。高亮度、高画质手册快速参考手册（另行印刷的手册）本手册介绍进行所需的连接以后投影图像时的基本操作。使用说明书（本手册）本使用说明书记述了本投影机的设置和操作方法。使用说明书用于网络（另行印刷的手册）（仅限于 VPL-CX135/CX165）本使用说明书记述了如何设置和操作网络发表。软件（在 CD-ROM 中）（仅限于 VPL- CX135/CX165） Projector Station for Air Shot Version 2 （Version 2.xx）（仅限于日语和英语）这是一个用来从电脑向投影机传输数据用的应用程序软件。本手册包含对 VPL-CX130、VPL- CX135、VPL-CX160 和 VPL-CX165 的介绍。请注意主要使用 VPL-CX165 说明显示内容，由于机型原因，可能不会显示某个项目。高亮度采用 Sony 公司独特的光学系统，实现了高效的光学系统。可在 VPL-CX160/ CX165 上实现 3600 流明的亮度输出，在 VPL-CX130/CX135 上实现 3200 流明的亮度输出。概述高画质采用三个由约 790000 有效像素构成的超高孔径 0.79 英寸 XGA 显示板，对 RGB 输入信号提供 1024 × 768 点（水平 / 垂直）的分辨率，对视频输入信号提供 750 行水平电视线。多种多样的安装能力可以在地板、天花板或倾斜的位置安装除了正面的地板或天花板安装方式外，还可以在向后或向前倾斜 90 度的状态下安装投影机。直接电源开启／关闭功能可以用断路器或其它开关直接打开 / 关闭本机整个系统的交流电源，而无须按下投影机上的电源键。简易维护由于可更换投影灯位于投影机的后面，空气滤网位于投影机的前面，即使本投影机安装在天花板上，您也可以轻松地更换投影灯或清洁空气滤网。请在每次更换投影灯时清洁空气滤网。 ID 功能（仅限于 VPL-CX135/CX165）当您在一个房间内使用两台以上的投影机时，可以利用本功能通过一个遥控器单独调整或控制每一台投影机。关于随机附带的手册 / 特点 7

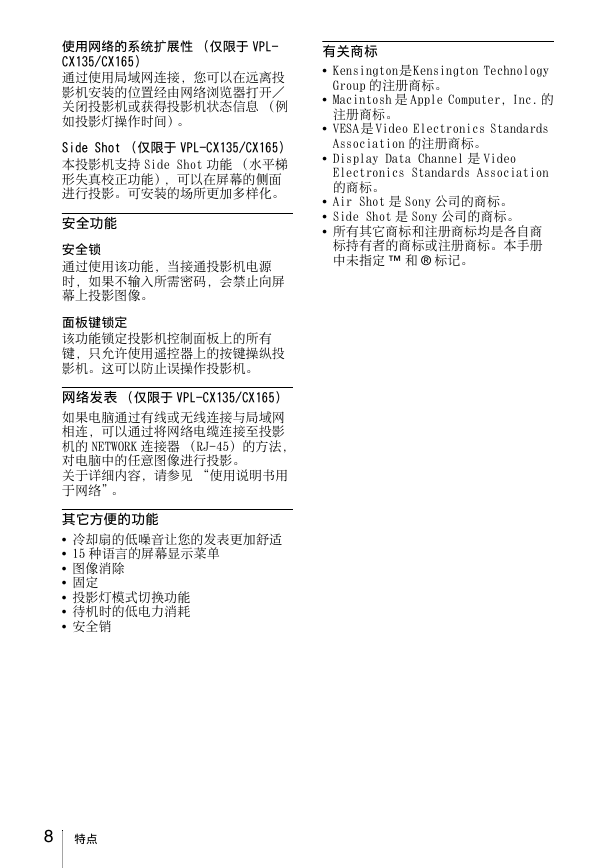

有关商标 Kensington是Kensington Technology Group 的注册商标。 Macintosh 是 Apple Computer, Inc. 的注册商标。 VESA 是 Video Electronics Standards Association 的注册商标。 Display Data Channel 是 Video Electronics Standards Association 的商标。 Air Shot 是 Sony 公司的商标。 Side Shot 是 Sony 公司的商标。所有其它商标和注册商标均是各自商标持有者的商标或注册商标。本手册中未指定 ™ 和 ® 标记。使用网络的系统扩展性（仅限于 VPL- CX135/CX165）通过使用局域网连接，您可以在远离投影机安装的位置经由网络浏览器打开／关闭投影机或获得投影机状态信息（例如投影灯操作时间）。 Side Shot （仅限于 VPL-CX135/CX165）本投影机支持 Side Shot 功能（水平梯形失真校正功能），可以在屏幕的侧面进行投影。可安装的场所更加多样化。安全功能安全锁通过使用该功能，当接通投影机电源时，如果不输入所需密码，会禁止向屏幕上投影图像。面板键锁定该功能锁定投影机控制面板上的所有键，只允许使用遥控器上的按键操纵投影机。这可以防止误操作投影机。网络发表（仅限于 VPL-CX135/CX165）如果电脑通过有线或无线连接与局域网相连，可以通过将网络电缆连接至投影机的 NETWORK 连接器（RJ-45）的方法，对电脑中的任意图像进行投影。关于详细内容，请参见 “使用说明书用于网络”。其它方便的功能冷却扇的低噪音让您的发表更加舒适 15 种语言的屏幕显示菜单图像消除固定投影灯模式切换功能待机时的低电力消耗安全销 8 特点
