一款适合自制的2.4GHz高增益定向天线
2009-10-04 00:07
我们都知道射频无线网络器材用上高增益天线后连接距离能够增加很多很多,但
高增益天线的价格也确实昂贵,高端天线比网络器材还要贵甚至贵得多。
想自己动手制作出微波天线不难,因为微波天线频率高,波长短,天线小,
进而带来的便是材料易得,制作容易。
自己动手制作微波天线也有难的一方面。通常制作VHF频段天线时,只要
按照设计好的尺寸做好,一般都能取得不错的效果,对尺寸要求不那么严格。微
波天线则不同,相对很小的尺寸误差即可使做出的天线不可用。以下面将要介绍
的天线为例,四分之一短路线的尺寸仅仅小了4毫米,天线的下限频率便升高到
了2.6GHz,在2.55GHz的增益低了9分贝,在2.4-2.485GH
z的增益可想而知了。
这一频段,采用网状抛物面反射天线应该是比较合理的选择,恰好我国的M
MDS也在这一频段附近,市场上有大量的反射网供应,几元钱一面,用在这里
非常超值,自己只要做一个2.4-2.485GHz频段的馈源就可以了。
这款设计是参照我们产品的结构拓下来的,结构方面以易于自制取材为标
准,见下图。

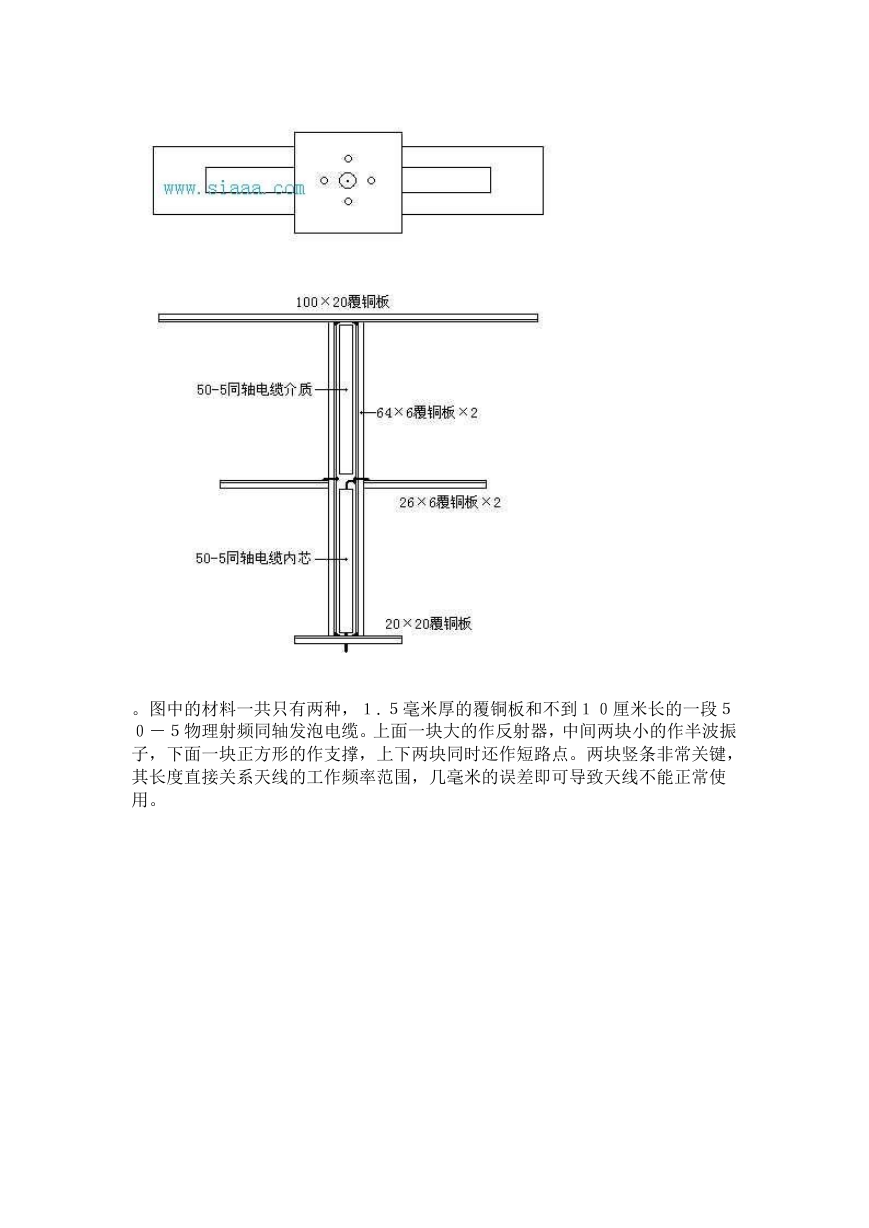

图中的馈源是用单面覆铜板对接的,爱好者手中恐怕都不缺这东西,详细结构分
解如下图
。图中的材料一共只有两种,1.5毫米厚的覆铜板和不到10厘米长的一段5
0-5物理射频同轴发泡电缆。上面一块大的作反射器,中间两块小的作半波振
子,下面一块正方形的作支撑,上下两块同时还作短路点。两块竖条非常关键,
其长度直接关系天线的工作频率范围,几毫米的误差即可导致天线不能正常使
用。
