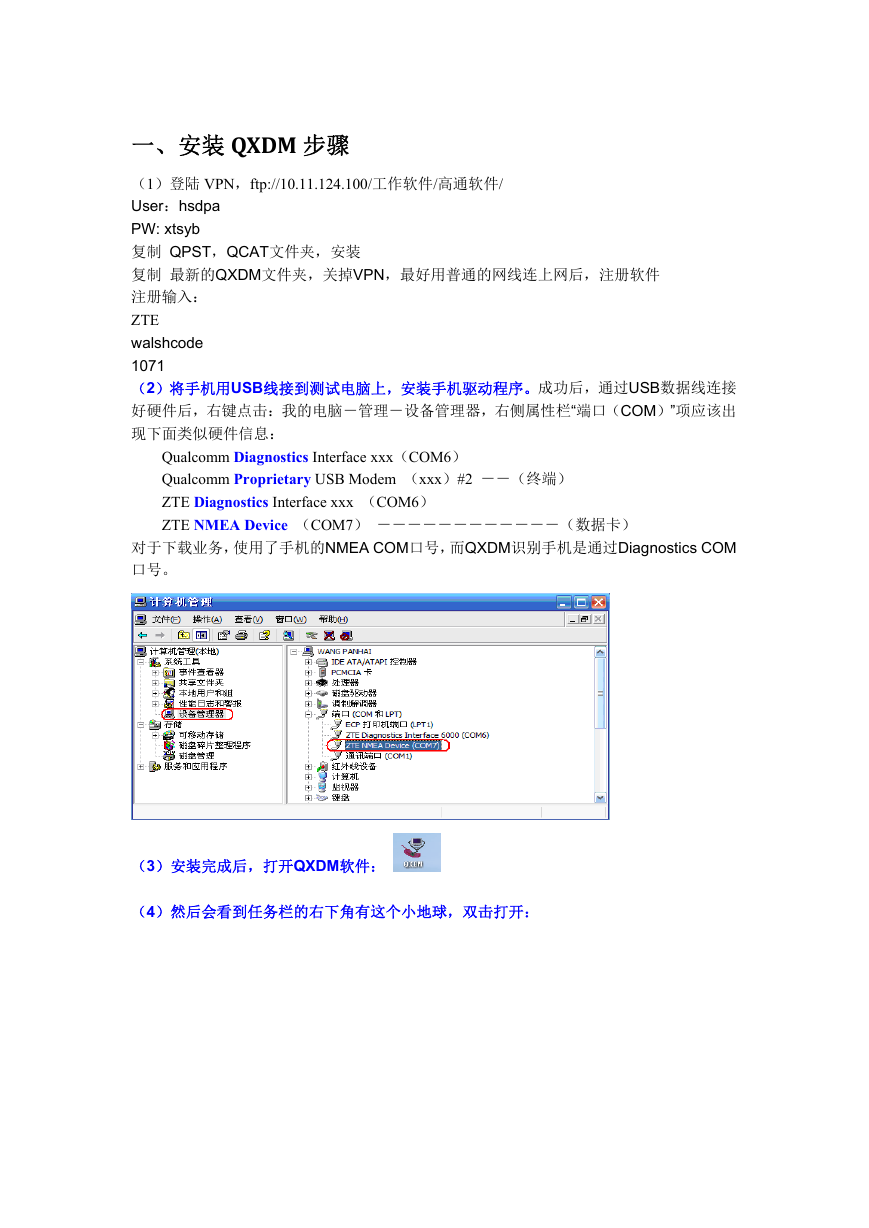

一、安装 QXDM 步骤（1）登陆 VPN，ftp://10.11.124.100/工作软件/高通软件/ User：hsdpa PW: xtsyb 复制 QPST，QCAT文件夹，安装复制最新的QXDM文件夹，关掉VPN，最好用普通的网线连上网后，注册软件注册输入： ZTE walshcode 1071 （2）将手机用USB线接到测试电脑上，安装手机驱动程序。成功后，通过USB数据线连接好硬件后，右键点击：我的电脑－管理－设备管理器，右侧属性栏“端口（COM）”项应该出现下面类似硬件信息：对于下载业务，使用了手机的NMEA COM口号，而QXDM识别手机是通过Diagnostics COM 口号。 Qualcomm Diagnostics Interface xxx（COM6） Qualcomm Proprietary USB Modem （xxx）#2 －－（终端） ZTE Diagnostics Interface xxx （COM6） ZTE NMEA Device （COM7）－－－－－－－－－－－－（数据卡） 3）安装完成后，打开QXDM软件：（（4）然后会看到任务栏的右下角有这个小地球，双击打开：

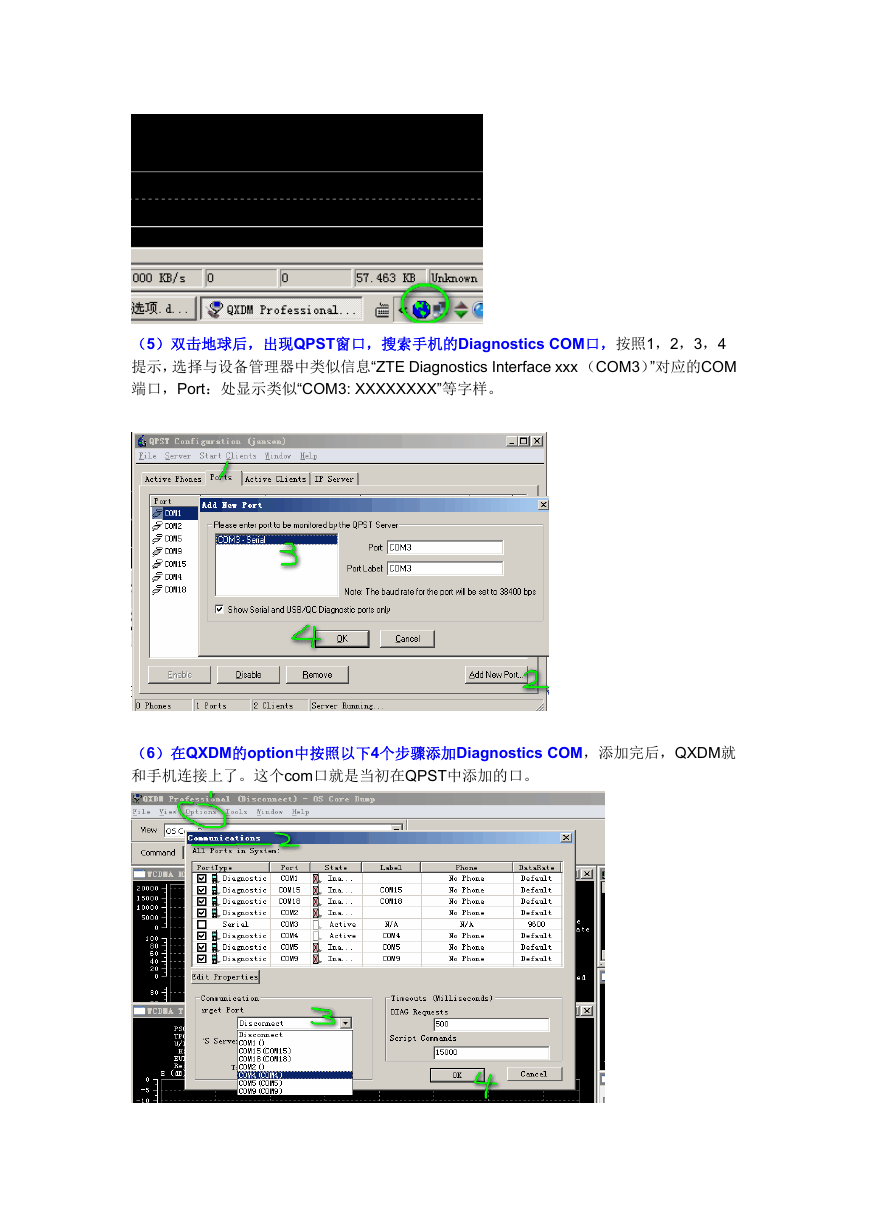

（5）双击地球后，出现QPST窗口，搜索手机的Diagnostics COM口，按照1，2，3，4 提示，选择与设备管理器中类似信息“ZTE Diagnostics Interface xxx （COM3）”对应的COM 端口，Port：处显示类似“COM3: XXXXXXXX”等字样。（6）在QXDM的option中按照以下4个步骤添加Diagnostics COM，添加完后，QXDM就和手机连接上了。这个com口就是当初在QPST中添加的口。

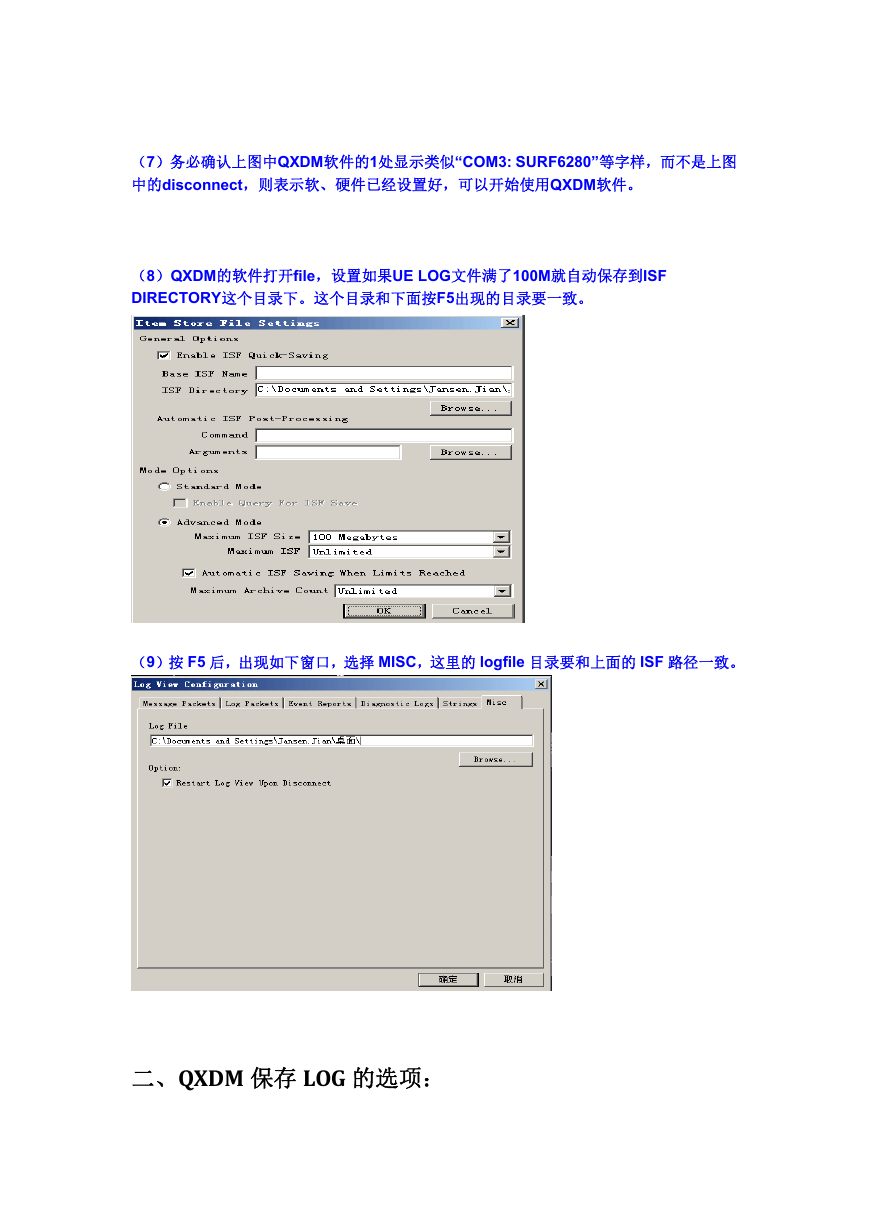

（7）务必确认上图中QXDM软件的1处显示类似“COM3: SURF6280”等字样，而不是上图中的disconnect，则表示软、硬件已经设置好，可以开始使用QXDM软件。（8）QXDM的软件打开file，设置如果UE LOG文件满了100M就自动保存到ISF DIRECTORY这个目录下。这个目录和下面按F5出现的目录要一致。（9）按 F5 后，出现如下窗口，选择 MISC，这里的 logfile 目录要和上面的 ISF 路径一致。二、QXDM 保存 LOG 的选项：

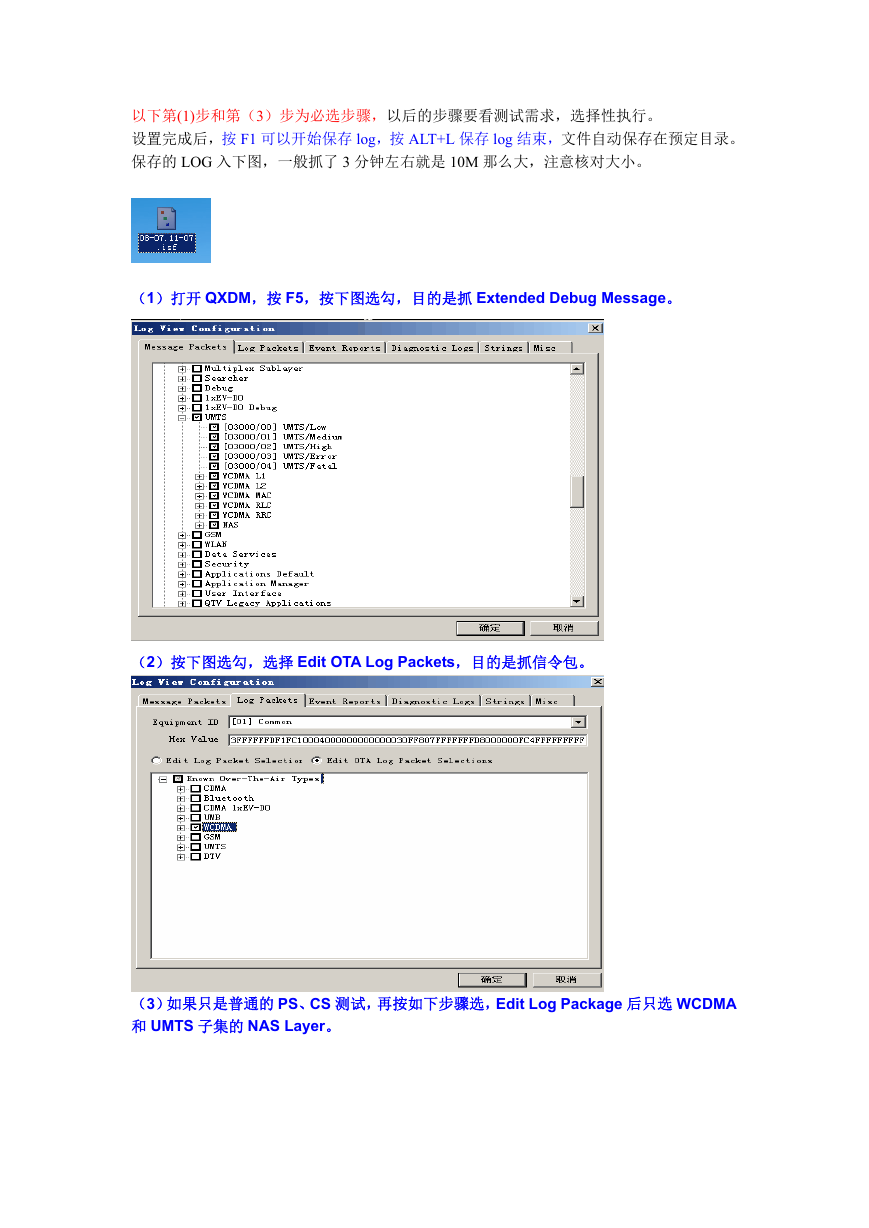

以下第(1)步和第（3）步为必选步骤，以后的步骤要看测试需求，选择性执行。设置完成后，按 F1 可以开始保存 log，按 ALT+L 保存 log 结束，文件自动保存在预定目录。保存的 LOG 入下图，一般抓了 3 分钟左右就是 10M 那么大，注意核对大小。（1）打开 QXDM，按 F5，按下图选勾，目的是抓 Extended Debug Message。（2）按下图选勾，选择 Edit OTA Log Packets，目的是抓信令包。（3）如果只是普通的 PS、CS 测试，再按如下步骤选，Edit Log Package 后只选 WCDMA 和 UMTS 子集的 NAS Layer。

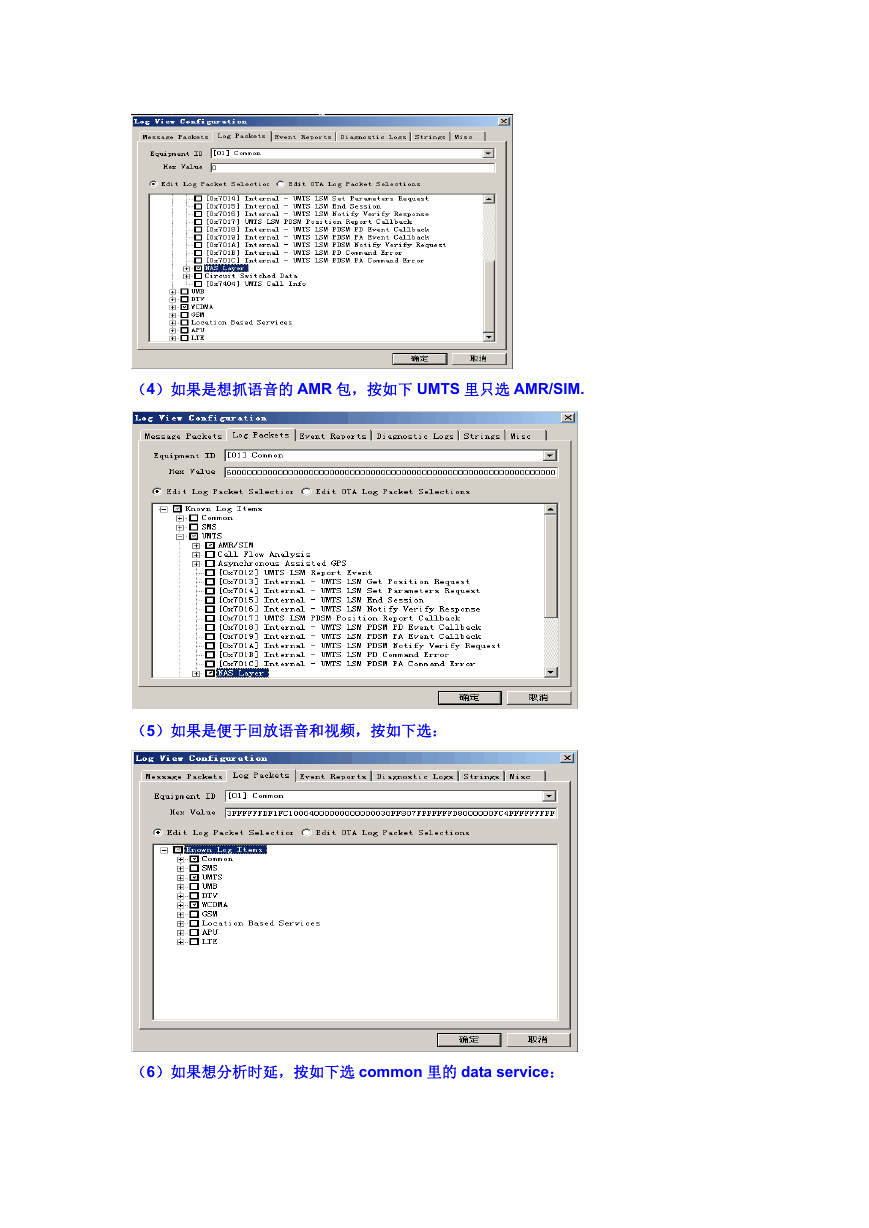

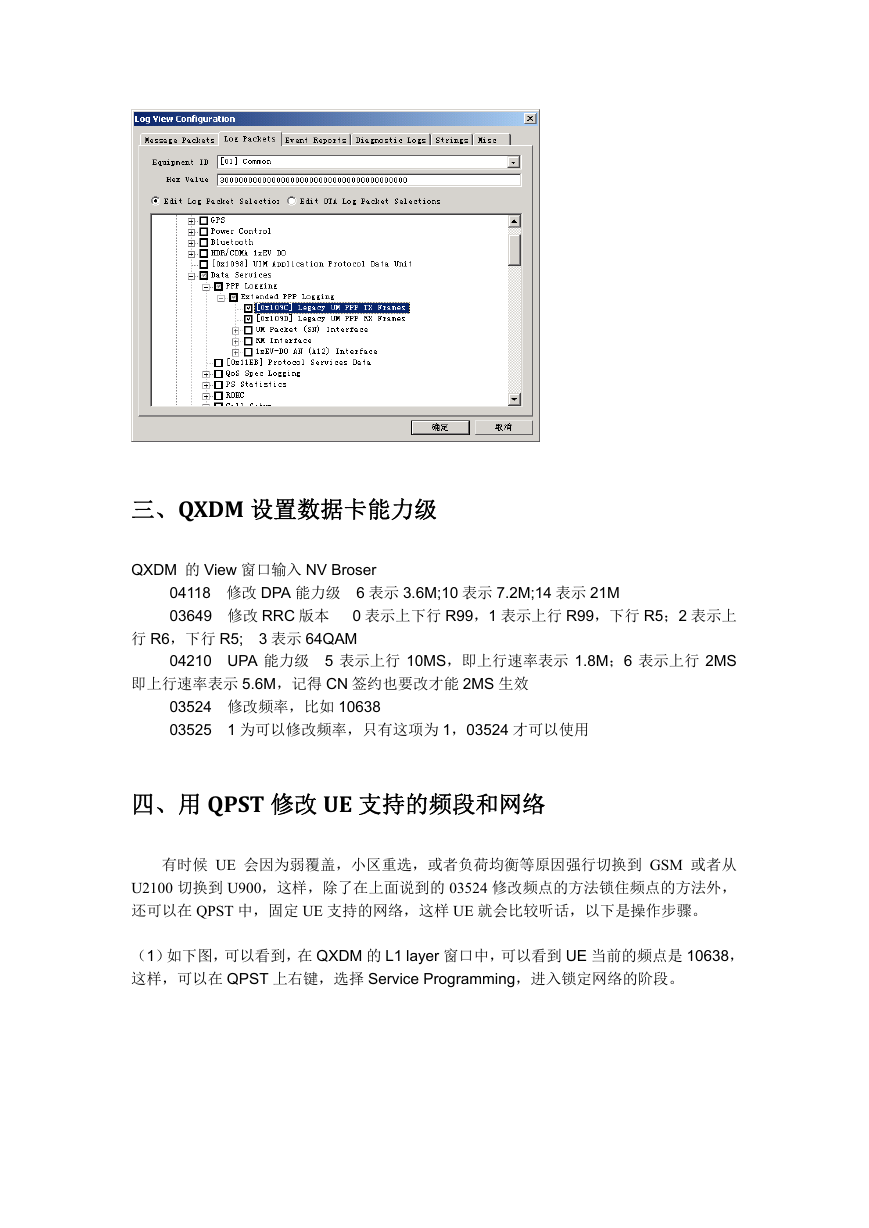

（4）如果是想抓语音的 AMR 包，按如下 UMTS 里只选 AMR/SIM. （5）如果是便于回放语音和视频，按如下选：（6）如果想分析时延，按如下选 common 里的 data service：

三、QXDM 设置数据卡能力级 QXDM 的 View 窗口输入 NV Broser 04118 修改 DPA 能力级 6 表示 3.6M;10 表示 7.2M;14 表示 21M 03649 修改 RRC 版本 0 表示上下行 R99，1 表示上行 R99，下行 R5；2 表示上行 R6，下行 R5; 3 表示 64QAM 04210 UPA 能力级 5 表示上行 10MS，即上行速率表示 1.8M；6 表示上行 2MS 即上行速率表示 5.6M，记得 CN 签约也要改才能 2MS 生效 03524 修改频率，比如 10638 03525 1 为可以修改频率，只有这项为 1，03524 才可以使用四、用 QPST 修改 UE 支持的频段和网络有时候 UE 会因为弱覆盖，小区重选，或者负荷均衡等原因强行切换到 GSM 或者从 U2100 切换到 U900，这样，除了在上面说到的 03524 修改频点的方法锁住频点的方法外，还可以在 QPST 中，固定 UE 支持的网络，这样 UE 就会比较听话，以下是操作步骤。（1）如下图，可以看到，在 QXDM 的 L1 layer 窗口中，可以看到 UE 当前的频点是 10638，这样，可以在 QPST 上右键，选择 Service Programming，进入锁定网络的阶段。

（2）之后出现 UE 的 ESN 和版本类型，选择 OK。（3）此时出现 UE 支持的频段类型窗口，先选择左下角的 read from phone，读取 UE 配置

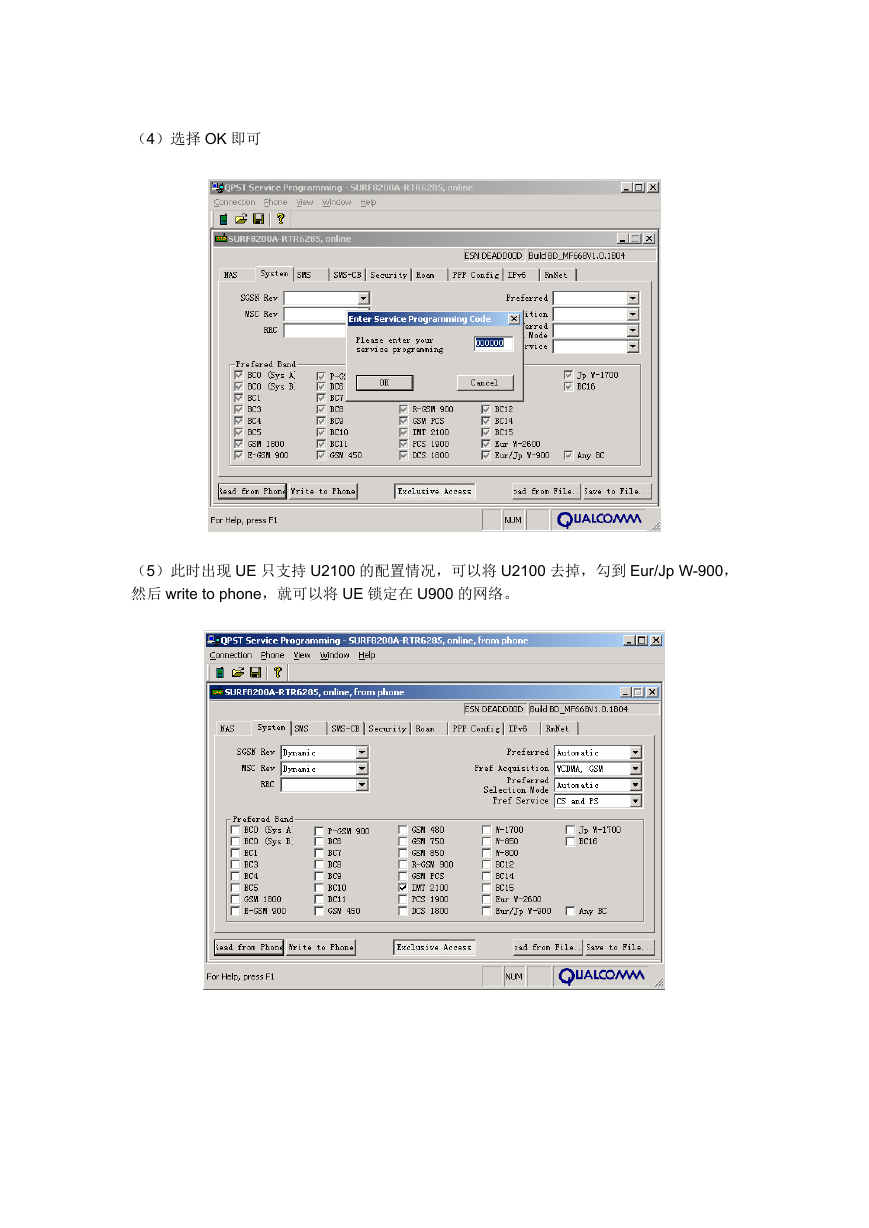

（4）选择 OK 即可（5）此时出现 UE 只支持 U2100 的配置情况，可以将 U2100 去掉，勾到 Eur/Jp W-900，然后 write to phone，就可以将 UE 锁定在 U900 的网络。
