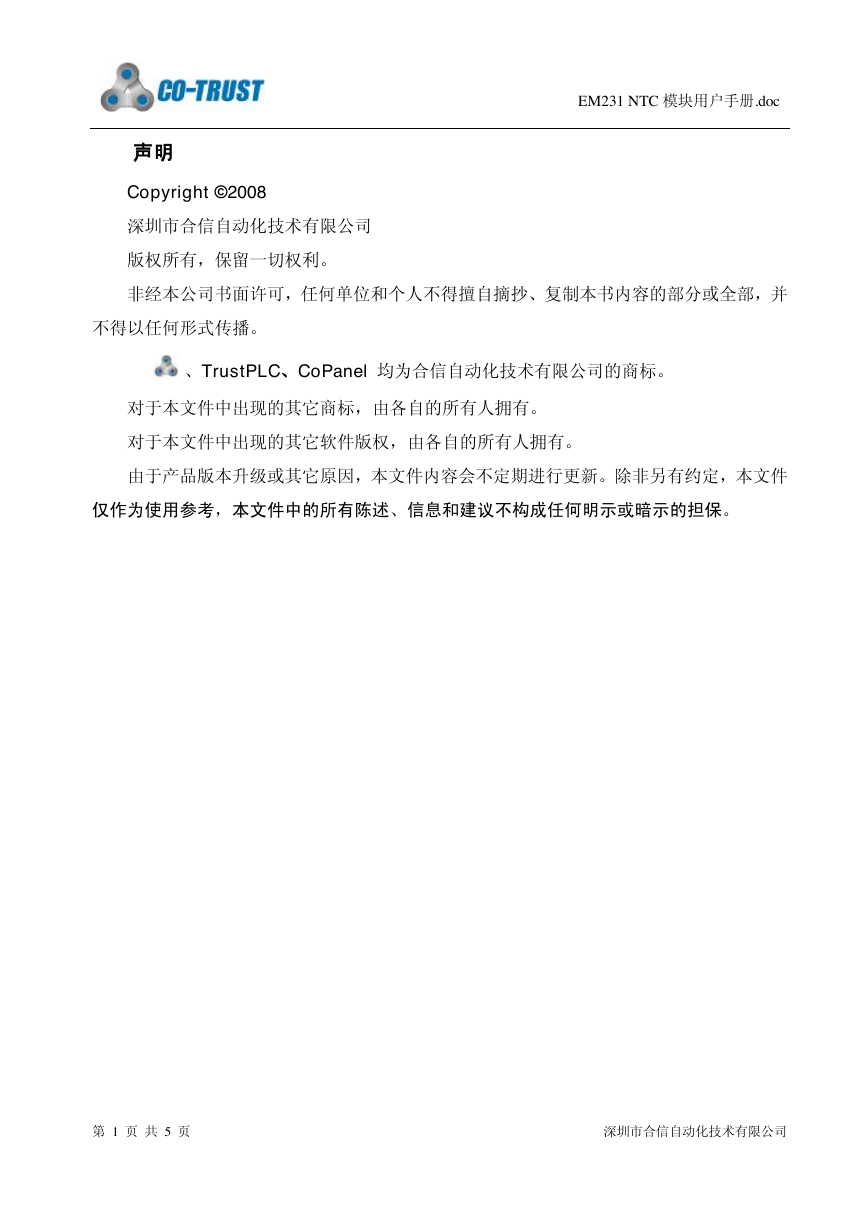

EM231 NTC 模块用户手册.doc 声明 Copyright ©2008 深圳市合信自动化技术有限公司 版权所有，保留一切权利。 非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或全部，并 不得以任何形式传播。 、TrustPLC、CoPanel 均为合信自动化技术有限公司的商标。 对于本文件中出现的其它商标，由各自的所有人拥有。 对于本文件中出现的其它软件版权，由各自的所有人拥有。 由于产品版本升级或其它原因，本文件内容会不定期进行更新。除非另有约定，本文件 仅作为使用参考，本文件中的所有陈述、信息和建议不构成任何明示或暗示的担保。 第 1 页 共 5 页 深圳市合信自动化技术有限公司 

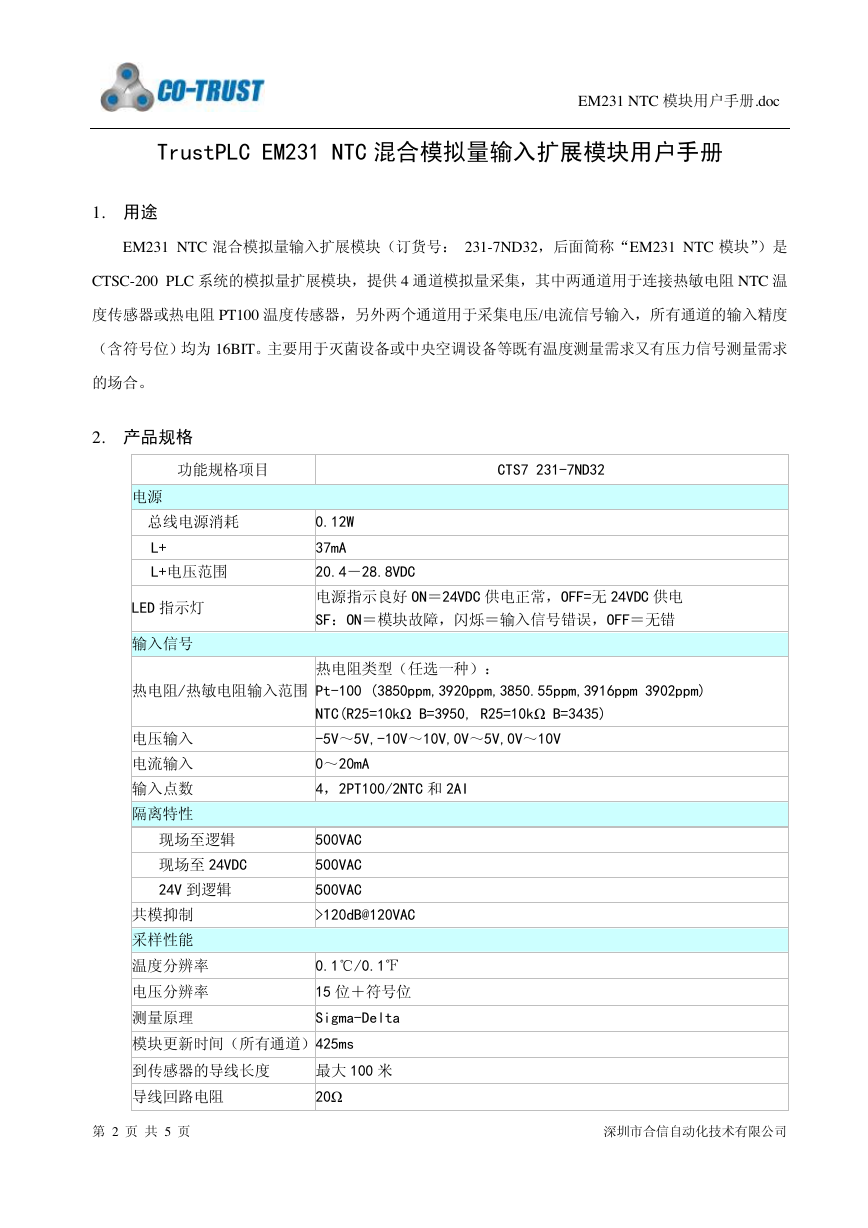

EM231 NTC 模块用户手册.doc TrustPLC EM231 NTC 混合模拟量输入扩展模块用户手册 1. 用途 EM231 NTC 混合模拟量输入扩展模块（订货号： 231-7ND32 ，后面简称“EM231 NTC 模块”）是 CTSC-200 PLC 系统的模拟量扩展模块，提供 4 通道模拟量采集，其中两通道用于连接热敏电阻 NTC 温 度传感器或热电阻 PT100 温度传感器，另外两个通道用于采集电压/电流信号输入，所有通道的输入精度 （含符号位）均为 16BIT。主要用于灭菌设备或中央空调设备等既有温度测量需求又有压力信号测量需求 的场合。 2. 产品规格 功能规格项目 CTS7 231-7ND32 电源 总线电源消耗 L+ L+电压范围 LED 指示灯 输入信号 0.12W 37mA 20.4－28.8VDC 电源指示良好 ON＝24VDC 供电正常，OFF=无 24VDC 供电 SF：ON＝模块故障，闪烁＝输入信号错误，OFF＝无错 热电阻/热敏电阻输入范围 热电阻类型（任选一种）： Pt-100 (3850ppm,3920ppm,3850.55ppm,3916ppm 3902ppm) NTC(R25=10kΩ B=3950, R25=10kΩ B=3435) -5V～5V,-10V～10V,0V～5V,0V～10V 电压输入 电流输入 输入点数 隔离特性 现场至逻辑 现场至 24VDC 24V 到逻辑 共模抑制 采样性能 温度分辨率 电压分辨率 测量原理 0～20mA 4，2PT100/2NTC 和 2AI 500VAC 500VAC 500VAC >120dB@120VAC 0.1℃/0.1℉ 15 位＋符号位 Sigma-Delta 模块更新时间（所有通道）425ms 到传感器的导线长度 导线回路电阻 最大 100 米 20Ω 第 2 页 共 5 页 深圳市合信自动化技术有限公司 

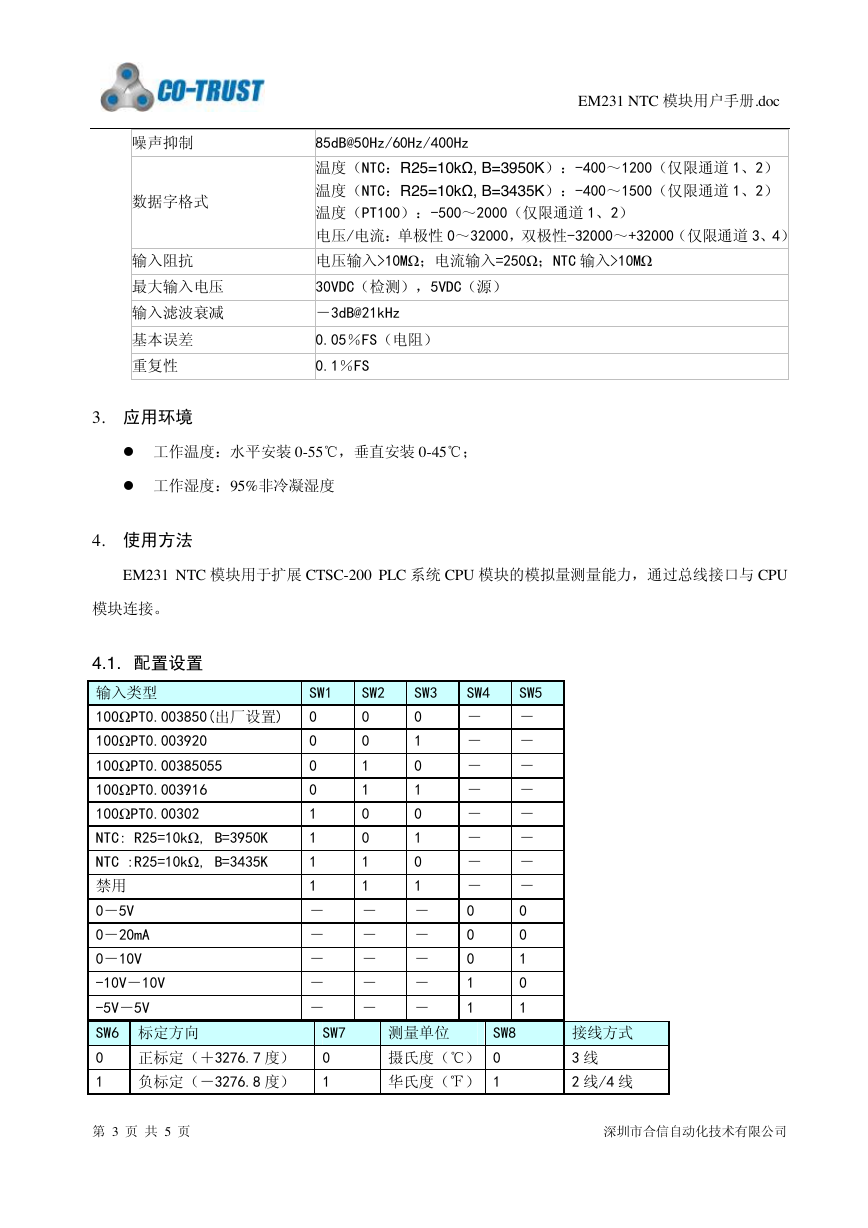

噪声抑制 数据字格式 输入阻抗 最大输入电压 输入滤波衰减 基本误差 重复性 3. 应用环境 EM231 NTC 模块用户手册.doc 85dB@50Hz/60Hz/400Hz 温度（NTC：R25=10kΩ, B=3950K）：-400～1200（仅限通道 1、2） 温度（NTC：R25=10kΩ, B=3435K）：-400～1500（仅限通道 1、2） 温度（PT100）：-500～2000（仅限通道 1、2） 电压/电流：单极性 0～32000，双极性-32000～+32000（仅限通道 3、4） 电压输入>10MΩ；电流输入=250Ω；NTC 输入>10MΩ 30VDC（检测），5VDC（源） －3dB@21kHz 0.05％FS（电阻） 0.1％FS l 工作温度：水平安装 0-55℃，垂直安装 0-45℃； l 工作湿度：95%非冷凝湿度 4. 使用方法 EM231 NTC 模块用于扩展 CTSC-200 PLC 系统 CPU 模块的模拟量测量能力，通过总线接口与 CPU 模块连接。 SW1 SW2 0 0 1 1 0 0 1 1 4.1. 配置设置 SW3 输入类型 100ΩPT0.003850(出厂设置) 0 0 100ΩPT0.003920 1 0 100ΩPT0.00385055 0 0 100ΩPT0.003916 1 0 100ΩPT0.00302 0 1 NTC: R25=10kΩ, B=3950K 1 1 NTC :R25=10kΩ, B=3435K 0 1 1 禁用 1 － － － 0－5V － － － 0－20mA － － － 0－10V -10V－10V － － － -5V－5V － － － SW6 标定方向 0 正标定（＋3276.7 度） 1 负标定（－3276.8 度） SW7 0 1 SW5 SW4 － － － － － － － － － － － － － － － － 0 0 0 0 1 0 1 0 1 1 SW8 测量单位 摄氏度（℃） 0 华氏度（℉） 1 接线方式 3 线 2 线/4 线 第 3 页 共 5 页 深圳市合信自动化技术有限公司 

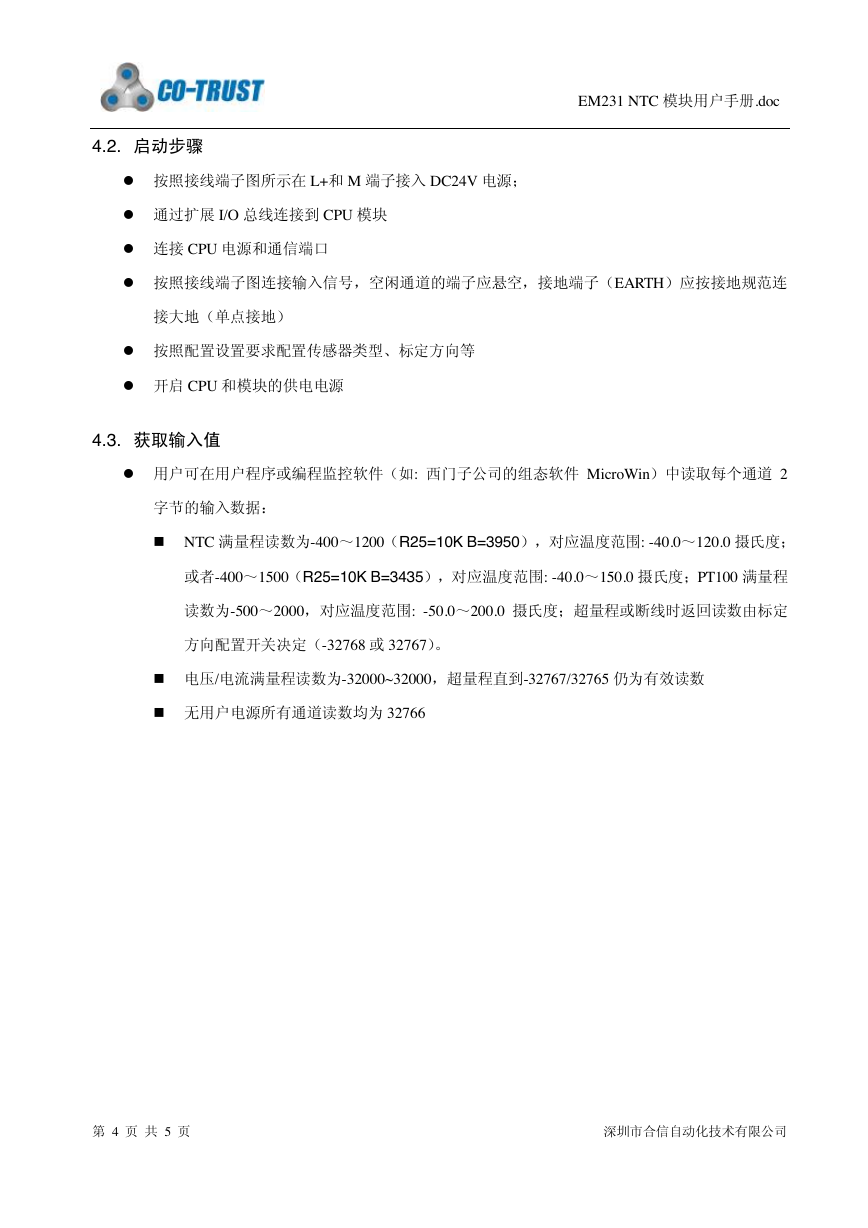

4.2. 启动步骤 l 按照接线端子图所示在 L+和 M 端子接入 DC24V 电源； l 通过扩展 I/O 总线连接到 CPU 模块 l 连接 CPU 电源和通信端口 EM231 NTC 模块用户手册.doc l 按照接线端子图连接输入信号，空闲通道的端子应悬空，接地端子（EARTH）应按接地规范连 接大地（单点接地） l 按照配置设置要求配置传感器类型、标定方向等 l 开启 CPU 和模块的供电电源 4.3. 获取输入值 l 用户可在用户程序或编程监控软件（如: 西门子公司的组态软件 MicroWin）中读取每个通道 2 字节的输入数据： n NTC 满量程读数为-400～1200（R25=10K B=3950），对应温度范围: -40.0～120.0 摄氏度； 或者-400～1500（R25=10K B=3435），对应温度范围: -40.0～150.0 摄氏度；PT100 满量程 读数为-500～2000，对应温度范围: -50.0 ～200.0 摄氏度；超量程或断线时返回读数由标定 方向配置开关决定（-32768 或 32767）。 n 电压/电流满量程读数为-32000~32000，超量程直到-32767/32765 仍为有效读数 n 无用户电源所有通道读数均为 32766 第 4 页 共 5 页 深圳市合信自动化技术有限公司 

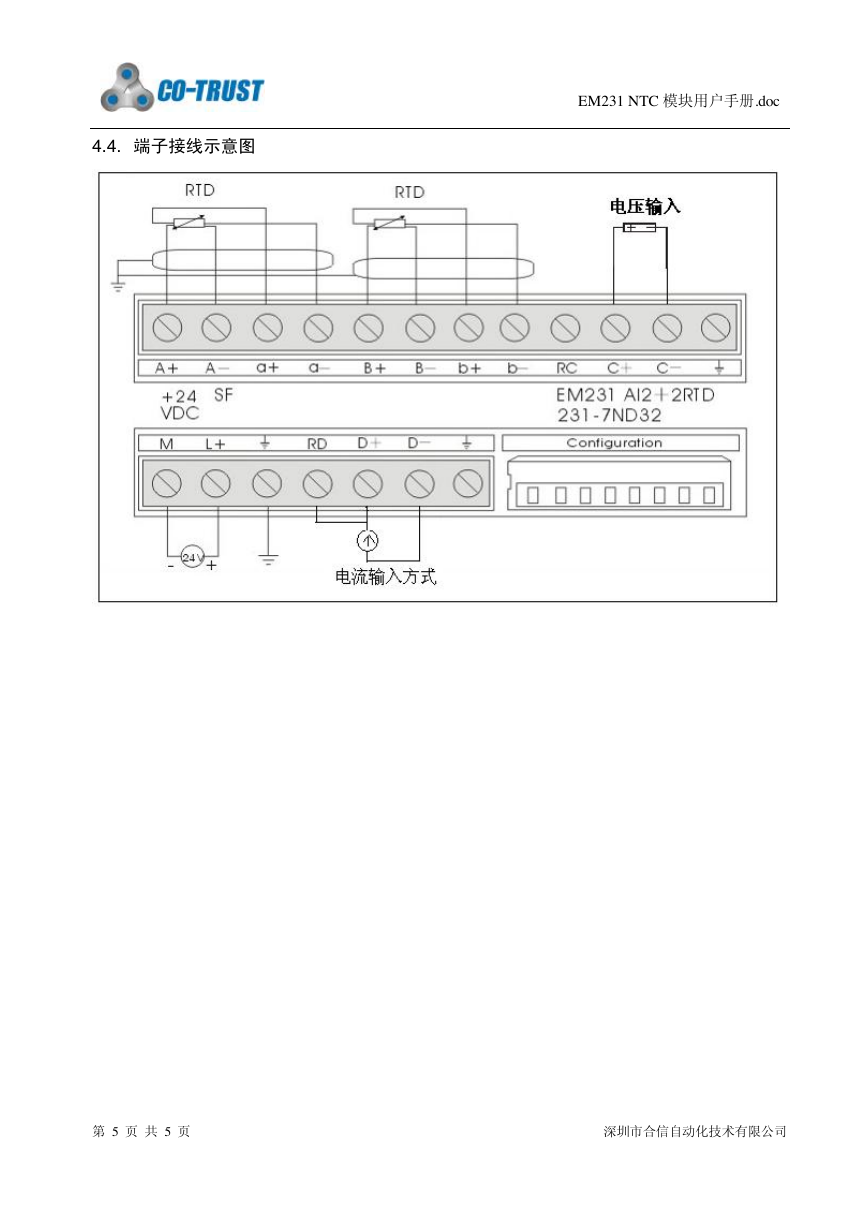

4.4. 端子接线示意图 EM231 NTC 模块用户手册.doc 第 5 页 共 5 页 深圳市合信自动化技术有限公司
