“数码HD 摄录一体机”在本手册中称为“本机”。 警告 为减少⽕灾或触电的风险， 1）请勿使本机接触⾬⽔或湿⽓。 2）请勿在本设备上放置装满液体的物品，例如花瓶等。 切勿将电池暴露在阳光、⽕或类似的极热环境下。 小心 电池组 如果电池组使用不当，电池组可能会爆炸，引起火灾，甚至化学 灼伤。请遵守下列注意事项。   切勿拆卸。 切勿压坏电池组，切勿让电池组受到敲打，跌落或遭到踩踏等外力或 震动。 切勿让电池组短路，切勿让金属物与电池端子接触。 切勿放在温度超过60 ℃的高温处，如直射阳光下或停在太阳下的车 内。 切勿焚烧或丢弃在火中。 切勿使用损坏或漏液的锂离子电池。 务必用原装的Sony充电器或可以给电池组充电的设备给电池组充电。 请将电池组放在儿童取不到的地方。 请保持电池组干燥。 只能用Sony建议的相同或同等类型进行更换。 请按照指示中的说明立即丢弃用过的电池组。          市场上有仿冒的电池，和索尼公司出品的电池看上去极其 相似。为了维护您的合法利益，请到索尼特约维修站和索 尼授权的专用配件经销商处购买电池和其他附件产品。否 则，有可能会发⽣过热、着⽕、甚⾄爆炸，危及⼈⾝、财 产安全。 请只使用指定类型的电池进行更换。否则，可能造成着⽕ 或⼈员受伤。 表示电气额定值、CMIIT ID（无线电发射设备型号核准代码）等 参数的铭牌位于接口盖的内侧。 ■ 使用频率: 2.4-2.4835 GHz ■ 等效全向辐射功率（EIRP）：≤10 dBm ■ 最大功率谱密度： 天线增益<10dBi时：≤10 dBm/MHz（EIRP） ■ 载频容限：20 ppm     不得擅自更改发射频率、加大发射功率（包括额外加装射频功率放大 器），不得擅自外接天线或改用其它发射天线。 使用时不得对各种合法的无线电通信业务产生有害干扰；一旦发现有 干扰现象时，应立即停止使用，并采取措施消除干扰后方可继续使 用。 使用微功率无线电设备，必须忍受各种无线电业务的干扰或工业、科 学及医疗应用设备的辐射干扰。 不得在飞机和机场附近使用。 暂时停用于Wi-Fi有关的设定 乘坐飞机等时，可以暂时停用所有与Wi-Fi有关的设定。 请按照[SETUP][RMOTE][OFF]的顺序设定本机。 本产品已经过测定并确定符合EMC规范中所提出的使用不超过3 米的连接电缆的限制。 注意 特定频率的电磁场可能会影响此设备的图像和声音。 通知 如果静电或电磁导致数据传送中断（失败），请重新启动应用程 序或断开连接，并重新连接通信电缆（USB 等）。 本产品标识的“高清”或“HD”以输出图像格式（或记录图像格 式）为基准。 制造商： 上海索广电子有限公司 制造商地址： 中国上海市闵行区剑川路930号 企标编号： Q/YXPD304 产地： 中国上海市（主机） 出版日期： 2012年12月 4-432-601-12(1) 首先阅读本说明书 设定 关于用于设定的按钮及其操作的详细信息，请参阅背面的“操作 列表”。 示例：日期设定  按下NEXT或PREV按钮打开电源。 若要关闭电源，请按PREV按钮或NEXT按钮选择[PwOFF]，然后按 ENTER按钮。  按NEXT按钮选择[SETUP]，然后按下ENTER按钮。  按NEXT按钮选择[DATE]，然后按下ENTER按钮。  按下ENTER按钮。 按PREV按钮或NEXT按钮选择年、月、日、小时、分钟和地区，然后按 下ENTER按钮。 录制 根据需要将附件安装到本机。 关于用于录制的按钮及其操作的详细信息，请参阅背面的“操作 列表”。 按下NEXT或PREV按钮打开电源。 选择[MOVIE]将本机设定为动画录制模式。 按下START/STOP按钮开始录制。 间隔照片拍摄模式 一旦开始录制，本机将以一定的时间间隔连续拍摄照片，直到停 动画模式 1 2 3 止录制。1 2 3 按下NEXT或PREV按钮打开电源。 选择[INTVL]将本机设定为间隔照片拍摄模式。 按下START/STOP按钮开始录制。 若要停止录制 再次按下START/STOP按钮。      注意 不保证可在本机上播放用其它设备录制的图像。 如果更改了拍摄模式，则下次打开本机时将恢复本机关闭时设定的模 式。 长时间拍摄期间，本机温度可能会升高到拍摄自动停止。 关于此情况发生时的对策，请参阅“关于长时间录制的说明”。 关于录制模式和录制时间的详细信息，请参阅背面的“录制模式”。 使用Wi-Fi功能 Wi-Fi连接 通过Wi-Fi连接本机和智能手机后，可以在智能手机上查看本机 录制的图像，以及通过智能手机操作本机。 设定时需要使用操作指南（本说明书）附带的标签（上有ID/密 码）。 故障信息 BATT：电池故障 MEDIA：媒体故障 HEAT：温度升高故障，电池温度过高 LowPw：电池电量不足 ERROR：系统故障，电压异常、其它故障      关于详细信息，请参阅手册（PDF）。 其他 关于长时间录制的说明     如果电源关闭，请让本机闲置10分钟或更长时间以便本机内部温度降 低到安全程度。 高温环境下，本机的温度会迅速上升。 当本机的温度升高时，图像质量可能会下降。 建议在继续拍摄前，稍作等待，直至本机的温度下降。 本机的表面可能会变热。这并非故障。 规格 信号格式： NTSC彩色，EIA标准 电源要求： 可重复充电电池，3.6 V（NP-BX1） 可重复充电电池，3.6 V（NP-BG1） USB，5.0 V HDTV 1080/60i、1080/60p规格 USB充电：DC 5.0 V，500 mA/600 mA 关于更多规格，请参阅手册（PDF）中的“规格”。 设计和规格如有变更，恕不另行通知。 关于商标  ”、“MagicGate Memory ”、“Memory Stick PRO Duo”、 ”、“Memory Stick PRO-HG Duo”、 ”、“Memory Stick Micro”、 “Memory Stick”、“ ”、“Memory Stick Duo”、 “ “ “ “MagicGate”、“ Stick”和“MagicGate Memory Stick Duo”是Sony Corporation的商 标或注册商标。 HDMI、HDMI标志和High-Definition Multimedia Interface是HDMI Licensing LLC在美国和其它国家的商标或注册商标。 Microsoft、Windows、Windows Vista和DirectX是Microsoft Corporation在美国和/或其它国家的商标或注册商标。 Mac和Mac OS是Apple Inc.在美国和其他国家的注册商标。 Intel、Intel Core和Pentium是Intel Corporation或其子公司在美国 和其它国家的商标或注册商标。 Adobe、Adobe标志和Adobe Acrobat是Adobe Systems Incorporated在 美国和/或其它国家的注册商标或商标。 microSD标志和microSDHC标志是SD-3C, LLC的商标。  此外，一般情况下，本手册中使用的系统和产品名称是其各自开发商或 制造商的商标或注册商标。然而，本说明书中并非在所有地方均使用 或标志。      数码HD摄录一体机 操作指南 关于详细信息，请参阅手册。 可以按照以下步骤安装本机中内置的手册（PDF）。  将充满电的电池组装入本机。  用Micro USB连接线（附送）将本机连接至计算机。  按下NEXT或PREV按钮打开电源。  在计算机上显示[计算机]  [PMHOME]  [INFO]  [HANDBOOK]，然后安装手册（PDF）。 检查配套物品 本机（1） Micro USB连接线（1） 可重复充电电池（NP-BX1）（1） 电池底座，X型（仅限NP-BX1）（1） 已安装到本机。 ® 电池底座，G型（仅限NP-FG1/BG1）（1） HDR-AS15 © 2012 Sony Corporation Printed in China 可以从以下URL下载图像管理软件“PlayMemories Home”。 Windows: http://www.sony.net/pm http://www.sony.net 致使用本机的用户 连接本机和智能手机时，需要标签（位于下图所示穿孔盒内）上 的信息。 如果标签丢失，可以按照以下步骤调出用户ID和密码。  将充满电的电池组装入本机。  用Micro USB连接线（附送）将本机连接至计算机。  按下NEXT或PREV按钮打开电源。  在计算机上显示[计算机]  [PMHOME]  [INFO]  [HANDBOOK]，然后安装手册（PDF）。 防水套装（1） 连接搭扣（1） 平直粘性固定座（1） 弧形粘性固定座（1） 手册 在本机内存中。 成套印刷文档 部件和控制器  REC/存取指示灯  REC START/STOP按钮/ ENTER（菜单执行）按钮  HOLD开关  显示面板  扬声器  PREV按钮  NEXT按钮  麦克风  镜头  接口盖  （麦克风）插孔  扩展接口  CHG（充电）指示灯  HDMI OUT插孔  （USB）插孔  电池组/存储卡盖  存储卡插槽  电池底座杆  电池底座 准备工作 插入电池组 1 打开盖子。 2 从本机拉出电池底座，将电池组安装到底座上，然 后将其装回本机。 捏住并拉出锁 扣。 的方向保持一致。 3 关闭盖子。 确保电池底座的类型与电池组的类型匹配，然后将电池组正确安 装到底座上。 给电池组充电 关闭相机电源，然后用 micro USB连接线（附送）将相机连接 至电脑。 关闭本机电源。 充电指示灯 Micro USB连接线 插入存储卡 microSD卡/microSDHC卡 “Memory Stick Micro” (Mark2) 确认存储卡的凹口边朝向正确的方向，正确插入存储卡。 关于正确的方向，请查看电池盖内侧。 关于存储卡的格式 关于详情，请参阅手册（PDF）。     注意 不保证所有存储卡均可正常使用。 请确认存储卡的方向。如果按错误的方向强行插入存储卡，存储卡、 存储卡插槽或图像数据可能会损坏。 请在使用前格式化存储卡。 

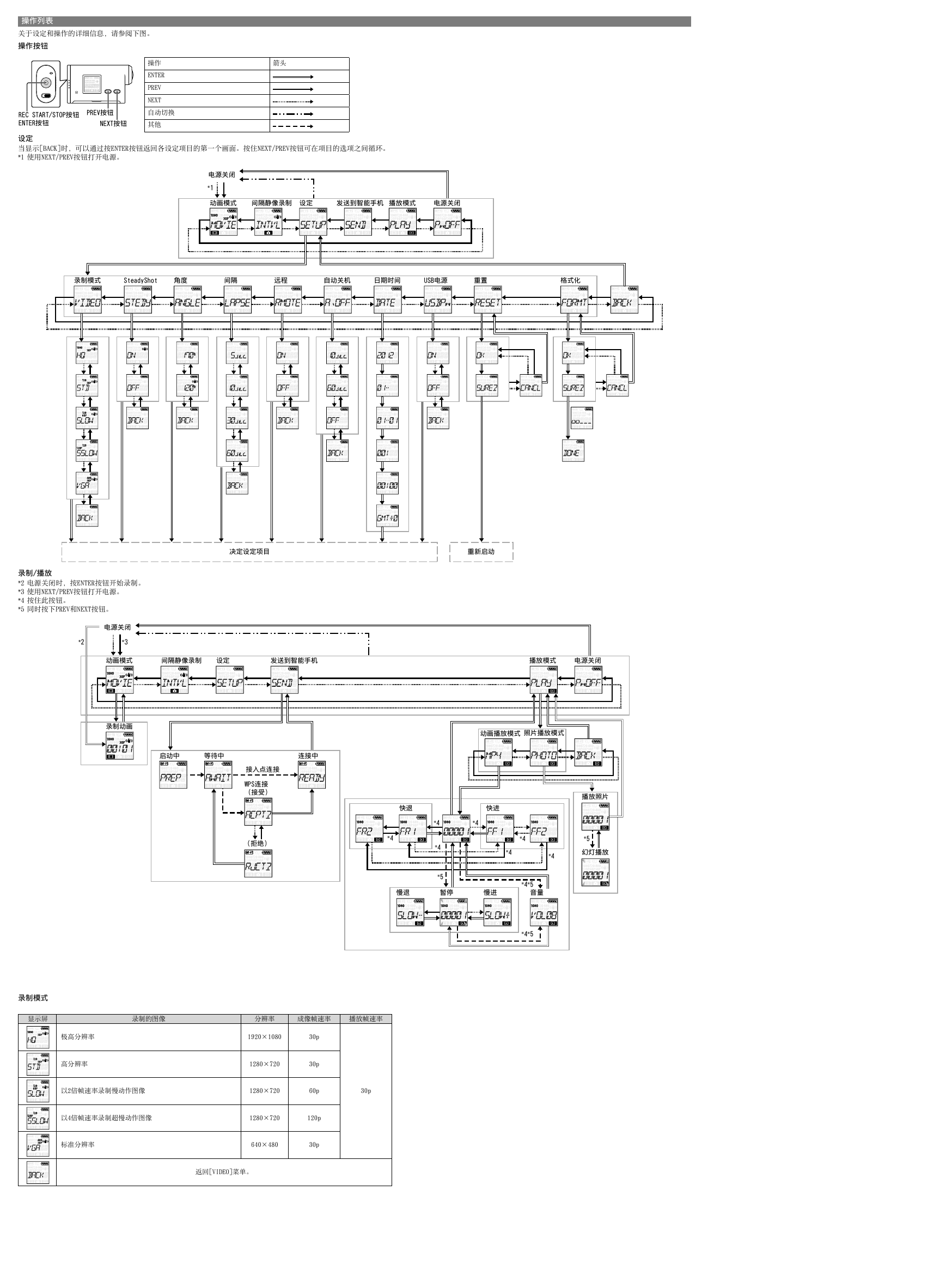

操作列表 关于设定和操作的详细信息，请参阅下图。 操作按钮 操作 ENTER PREV NEXT 箭头 REC START/STOP按钮 ENTER按钮 PREV按钮 自动切换 NEXT按钮 其他 设定 当显示[BACK]时，可以通过按ENTER按钮返回各设定项目的第一个画面。按住NEXT/PREV按钮可在项目的选项之间循环。 *1 使用NEXT/PREV按钮打开电源。 电源关闭 *1 动画模式 间隔静像录制 设定 发送到智能手机 播放模式 电源关闭 录制模式 SteadyShot 角度 间隔 远程 自动关机 日期时间 USB电源 重置 格式化 决定设定项目 重新启动 录制/播放 *2 电源关闭时，按ENTER按钮开始录制。 *3 使用NEXT/PREV按钮打开电源。 *4 按住此按钮。 *5 同时按下PREV和NEXT按钮。 电源关闭 *2 *3 动画模式 间隔静像录制 设定 发送到智能手机 播放模式 电源关闭 录制动画 动画播放模式 照片播放模式 启动中 等待中 连接中 接入点连接 WPS连接 （接受） （拒绝） 快进 *4 快退 *4 *4 *4 *5 慢退 暂停 慢进 播放照片 *4 *4 *4 *5 幻灯播放 *4*5 音量 *4*5 录制模式 显示屏 极高分辨率 高分辨率 录制的图像 分辨率 成像帧速率 播放帧速率 1920×1080 30p 1280×720 30p 以2倍帧速率录制慢动作图像 1280×720 60p 30p 以4倍帧速率录制超慢动作图像 1280×720 120p 标准分辨率 640×480 30p 返回[VIDEO]菜单。
