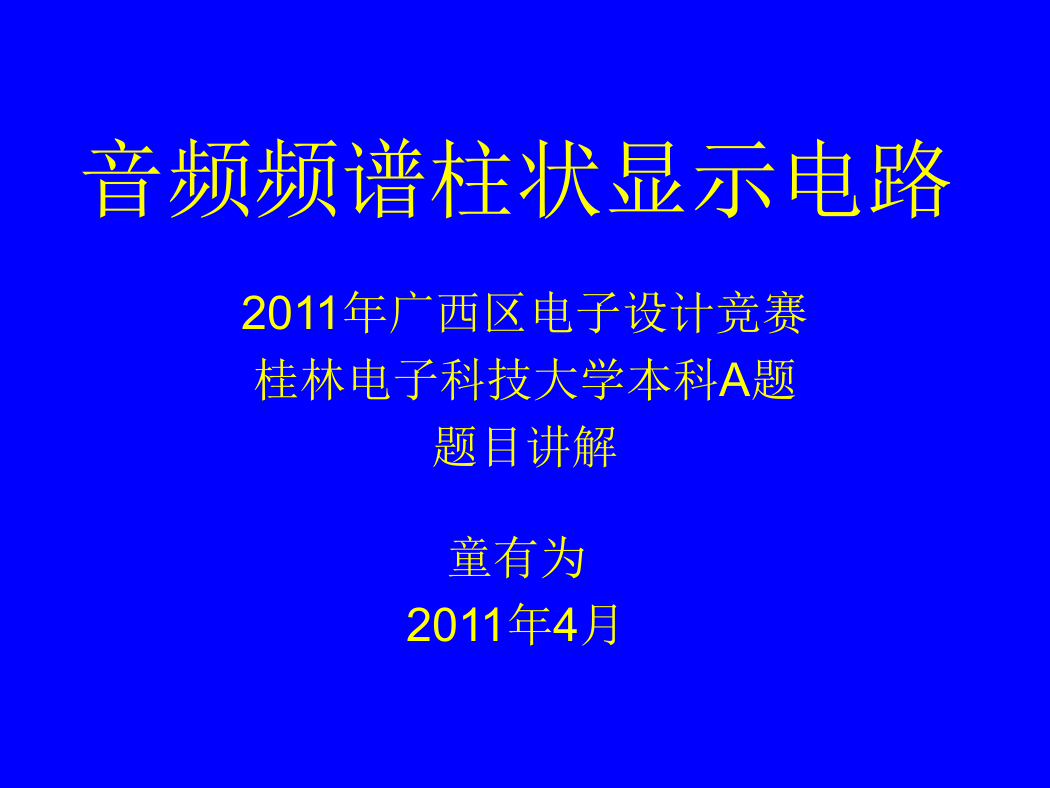

音频频谱柱状显示电路 2011年广西区电子设计竞赛桂林电子科技大学本科A题题目讲解童有为 2011年4月

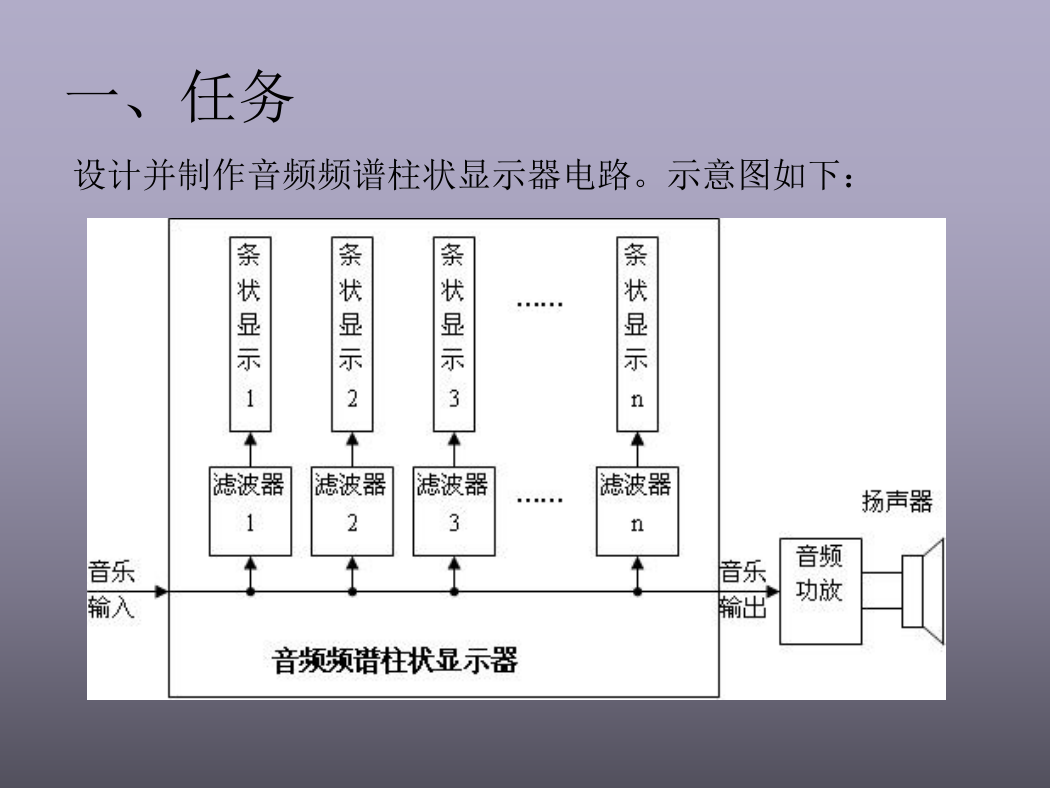

一、任务设计并制作音频频谱柱状显示器电路。示意图如下：

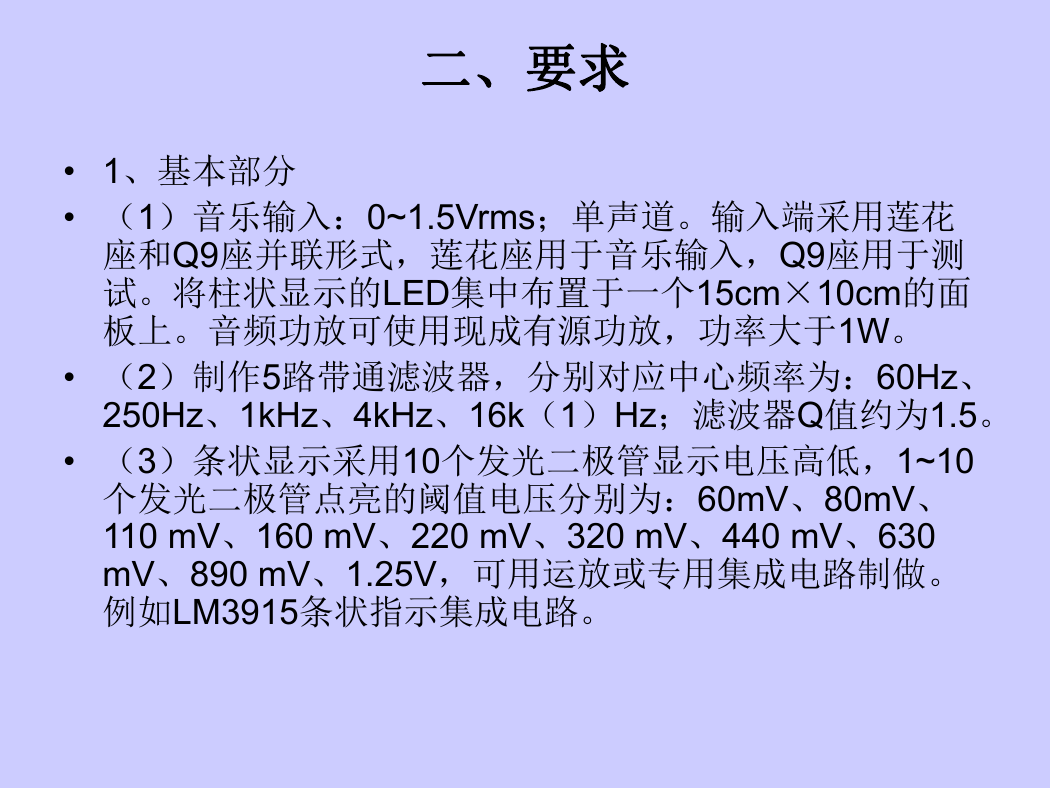

二、要求 • 1、基本部分 • （1）音乐输入：0~1.5Vrms；单声道。输入端采用莲花座和Q9座并联形式，莲花座用于音乐输入，Q9座用于测试。将柱状显示的LED集中布置于一个15cm×10cm的面板上。音频功放可使用现成有源功放，功率大于1W。 • （2）制作5路带通滤波器，分别对应中心频率为：60Hz、 250Hz、1kHz、4kHz、16k（1）Hz；滤波器Q值约为1.5。 • （3）条状显示采用10个发光二极管显示电压高低，1~10 个发光二极管点亮的阈值电压分别为：60mV、80mV、 110 mV、160 mV、220 mV、320 mV、440 mV、630 mV、890 mV、1.25V，可用运放或专用集成电路制做。例如LM3915条状指示集成电路。

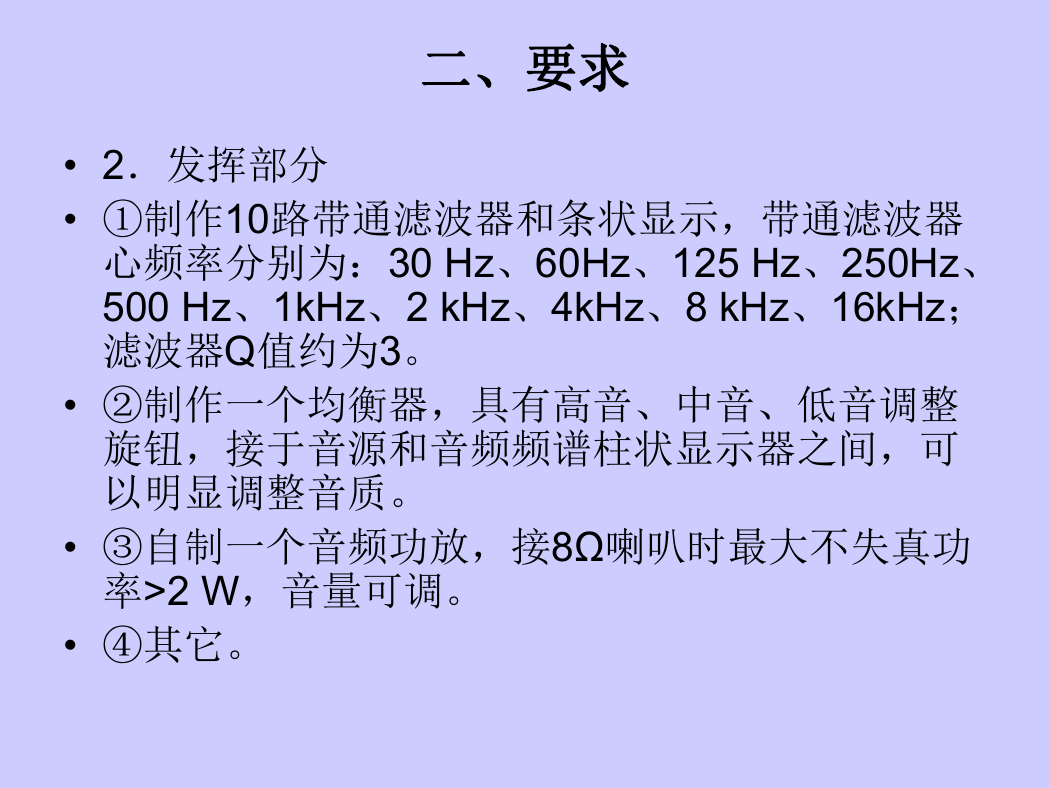

二、要求 • 2．发挥部分 • ①制作10路带通滤波器和条状显示，带通滤波器心频率分别为：30 Hz、60Hz、125 Hz、250Hz、 500 Hz、1kHz、2 kHz、4kHz、8 kHz、16kHz；滤波器Q值约为3。 • ②制作一个均衡器，具有高音、中音、低音调整旋钮，接于音源和音频频谱柱状显示器之间，可以明显调整音质。 • ③自制一个音频功放，接8Ω喇叭时最大不失真功率>2 W，音量可调。 • ④其它。

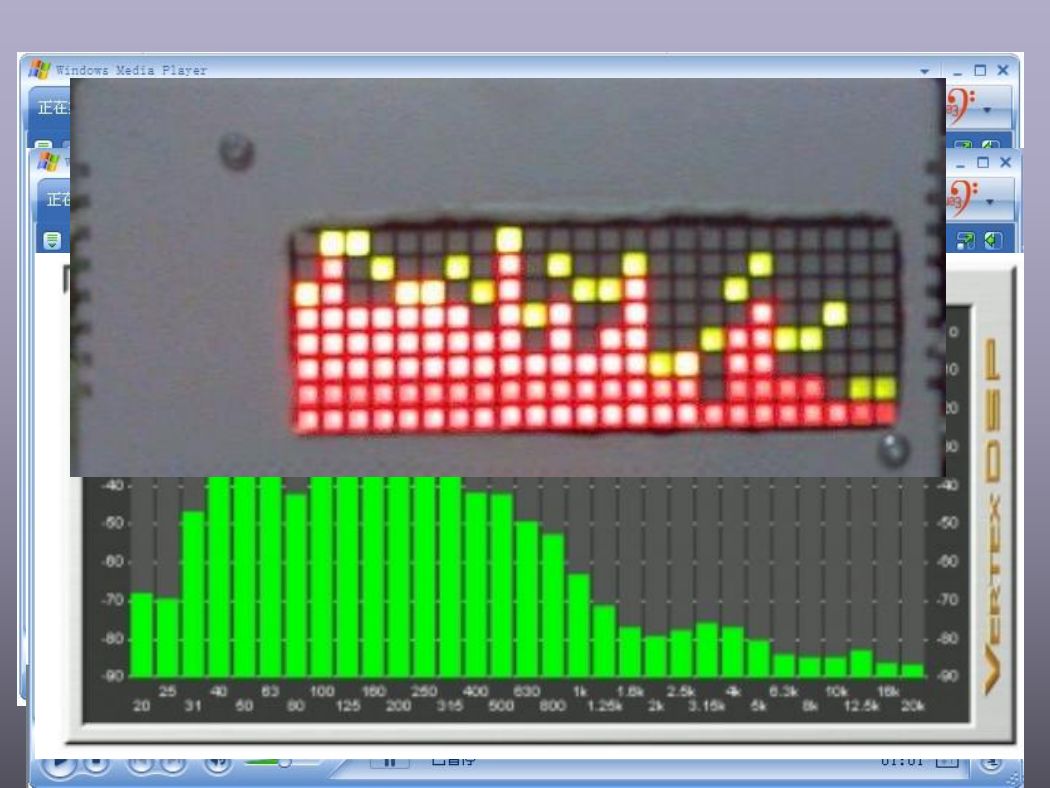

我们生活中常见的音频频谱柱状显示器

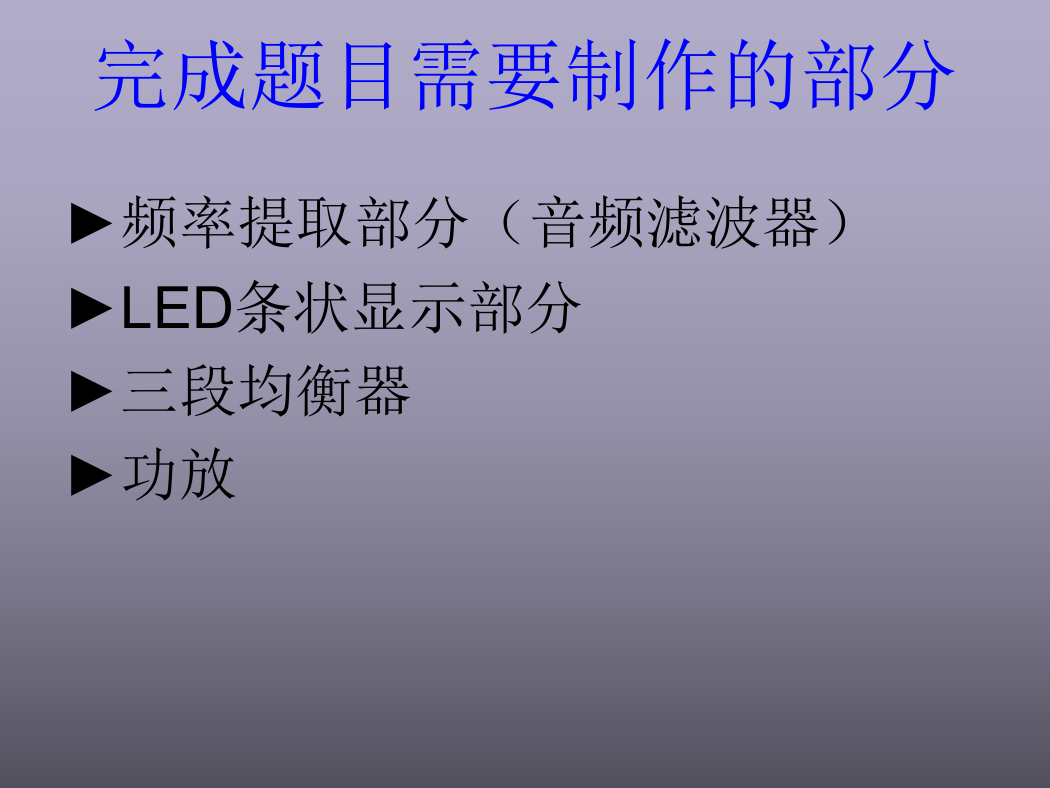

完成题目需要制作的部分 ►频率提取部分（音频滤波器） ►LED条状显示部分 ►三段均衡器 ►功放

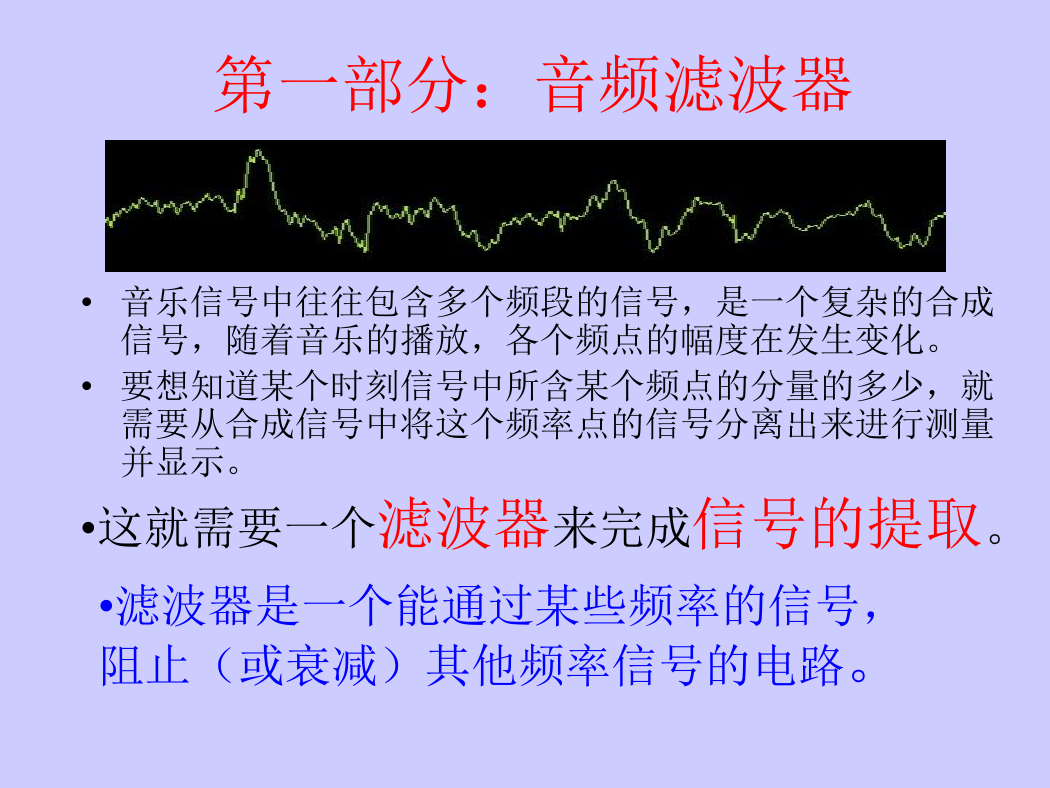

第一部分：音频滤波器 • 音乐信号中往往包含多个频段的信号，是一个复杂的合成信号，随着音乐的播放，各个频点的幅度在发生变化。 • 要想知道某个时刻信号中所含某个频点的分量的多少，就需要从合成信号中将这个频率点的信号分离出来进行测量并显示。 •这就需要一个滤波器来完成信号的提取。 •滤波器是一个能通过某些频率的信号，阻止（或衰减）其他频率信号的电路。

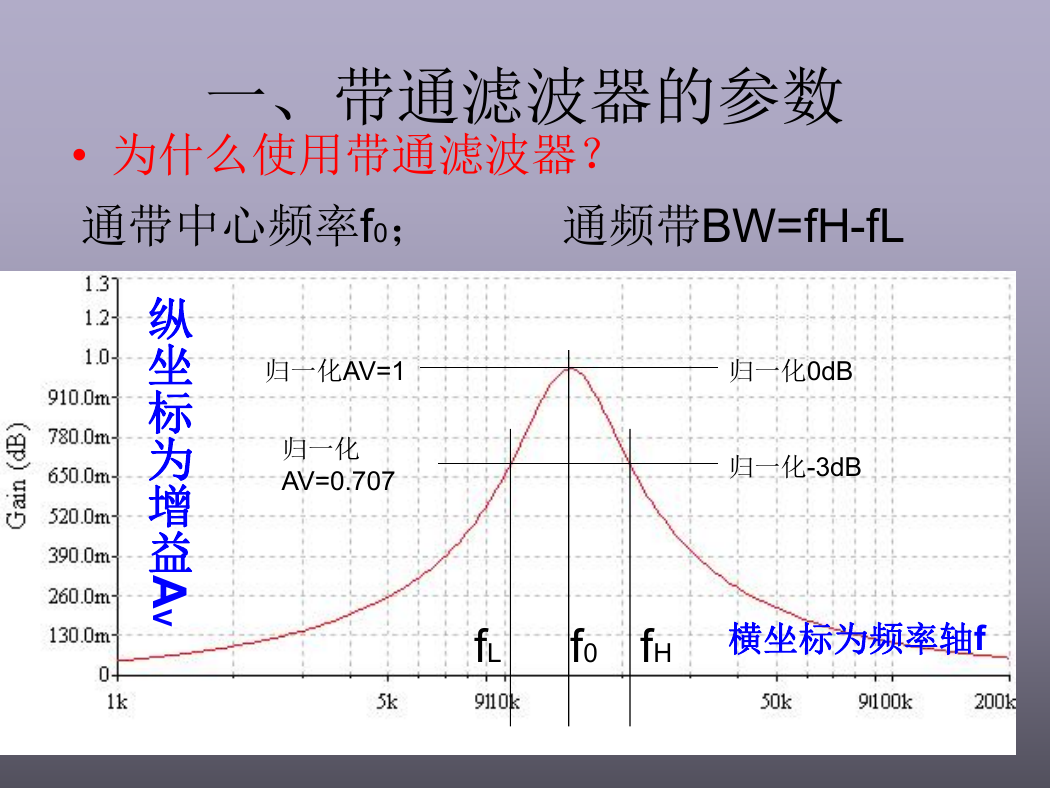

一、带通滤波器的参数 • 为什么使用带通滤波器？通带中心频率f0；通频带BW=fH-fL 归一化AV=1 归一化 AV=0.707 纵坐标为增益 A V 归一化0dB 归一化-3dB fL f0 fH 横坐标为频率轴f
