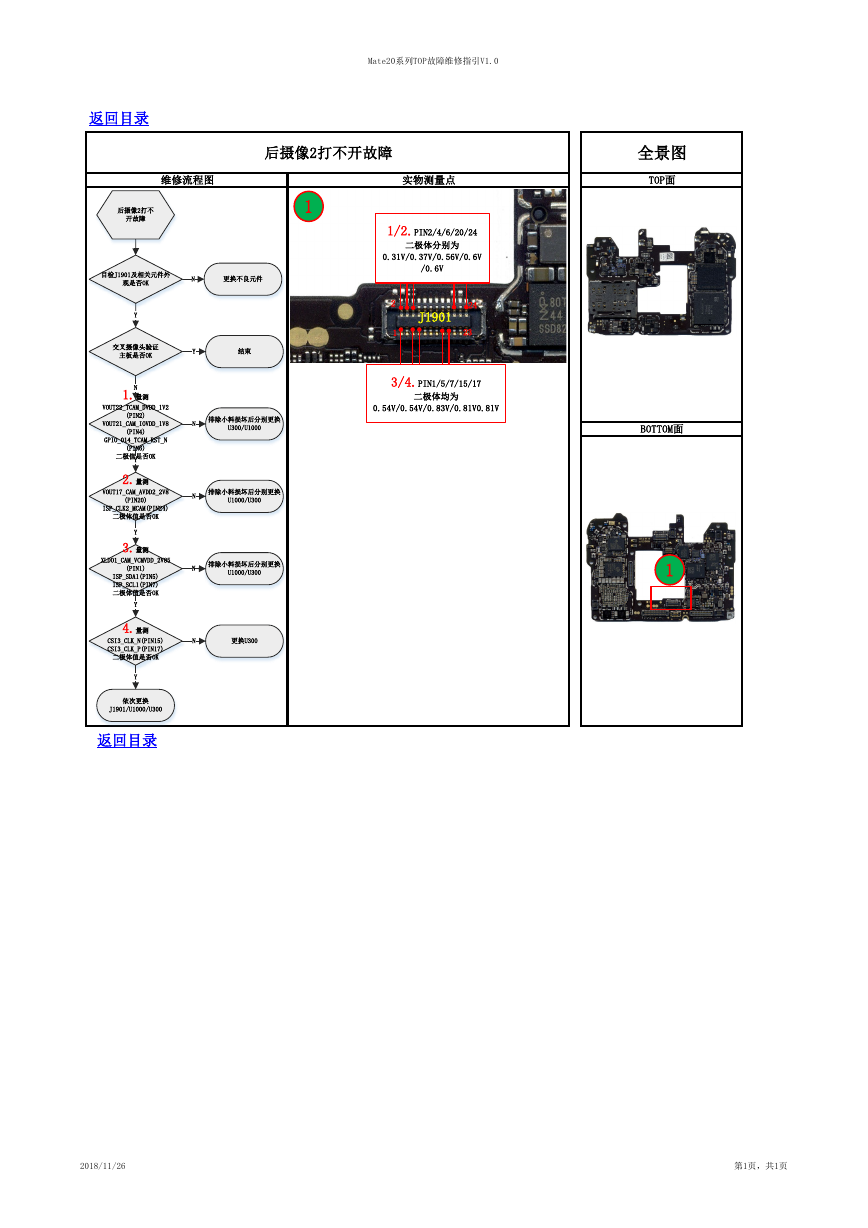

Mate20系列TOP故障维修指引V1.0 返回目录 后摄像2打不开故障 维修流程图 实物测量点 全景图 TOP面 后摄像2打不 开故障 1 1/2.PIN2/4/6/20/24 二极体分别为 0.31V/0.37V/0.56V/0.6V /0.6V 2 1 J1901 24 23 3/4.PIN1/5/7/15/17 二极体均为 0.54V/0.54V/0.83V/0.81V0.81V BOTTOM面 1 目检J1901及相关元件外 观是否OK N 更换不良元件 Y 交叉摄像头验证 主板是否OK Y 结束 排除小料损坏后分别更换 U300/U1000 排除小料损坏后分别更换 U1000/U300 排除小料损坏后分别更换 U1000/U300 更换U300 N 1.量测 VOUT22_TCAM_DVDD_1V2 (PIN2) VOUT21_CAM_IOVDD_1V8 N N N N (PIN4) GPIO_014_TCAM_RST_N (PIN6) 二极值是否OK Y 2.量测 VOUT17_CAM_AVDD2_2V8 (PIN20) ISP_CLK2_MCAM(PIN24) 二极体值是否OK Y 3.量测 XLDO1_CAM_VCMVDD_2V85 (PIN1) ISP_SDA1(PIN5) ISP_SCL1(PIN7) 二极体值是否OK Y 4.量测 CSI3_CLK_N(PIN15) CSI3_CLK_P(PIN17) 二极体值是否OK Y 依次更换 J1901/U1000/U300 返回目录 2018/11/26 第1页，共1页
