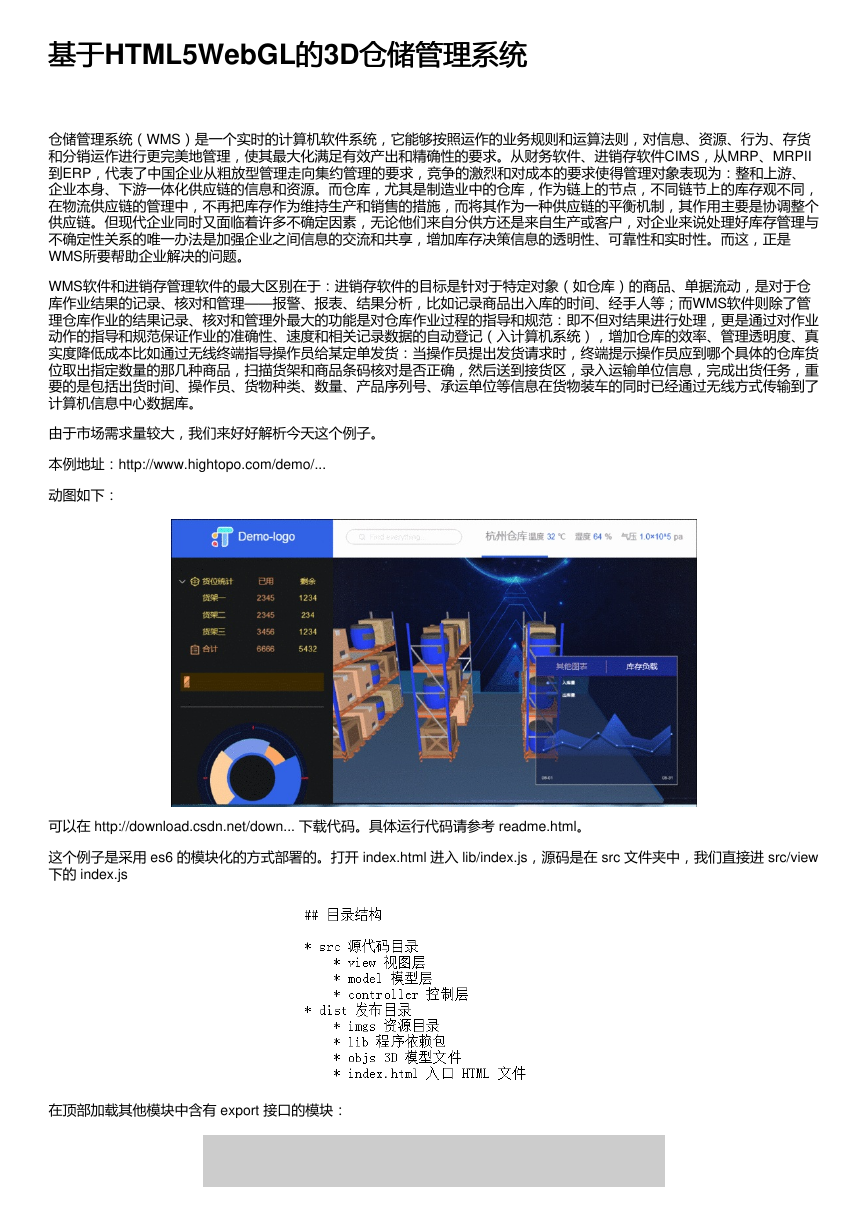

基于HTML5WebGL的3D仓储管理系统.pdf
基于基于HTML5WebGL的的3D仓储管理系统
仓储管理系统
仓储管理系统（WMS）是一个实时的计算机软件系统，它能够按照运作的业务规则和运算法则，对信息、资源、行为、存货
和分销运作进行更完美地管理，使其最大化满足有效产出和精确性的要求。从财务软件、进销存软件CIMS，从MRP、MRPII
到ERP，代表了中国企业从粗放型管理走向集约管理的要求，竞争的激烈和对成本的要求使得管理对象表现为：整和上游、
企业本身、下游一体化供应链的信息和资源。而仓库，尤其是制造业中的仓库，作为链上的节点，不同链节上的库存观不同，
在物流供应链的管理中，不再把库存作为维持生产和销售的措施，而将其作为一种供应链的平衡机制，其作用主要是协调整个
供应链。但现代企业同时又面临着许多不确定因素，无论他们来自分供方还是来自生产或客户，对企业来说处理好库存管理与
不确定性关系的唯一办法是加强企业之间信息的交流和共享，增加库存决策信息的透明性、可靠性和实时性。而这，正是
WMS所要帮助企业解决的问题。
WMS软件和进销存管理软件的最大区别在于：进销存软件的目标是针对于特定对象（如仓库）的商品、单据流动，是对于仓
库作业结果的记录、核对和管理——报警、报表、结果分析，比如记录商品出入库的时间、经手人等；而WMS软件则除了管
理仓库作业的结果记录、核对和管理外最大的功能是对仓库作业过程的指导和规范：即不但对结果进行处理，更是通过对作业
动作的指导和规范保证作业的准确性、速度和相关记录数据的自动登记（入计算机系统），增加仓库的效率、管理透明度、真
实度降低成本比如通过无线终端指导操作员给某定单发货：当操作员提出发货请求时，终端提示操作员应到哪个具体的仓库货
位取出指定数量的那几种商品，扫描货架和商品条码核对是否正确，然后送到接货区，录入运输单位信息，完成出货任务，重
要的是包括出货时间、操作员、货物种类、数量、产品序列号、承运单位等信息在货物装车的同时已经通过无线方式传输到了
计算机信息中心数据库。
由于市场需求量较大，我们来好好解析今天这个例子。
本例地址：http://www.hightopo.com/demo/...
动图如下：
可以在 http://download.csdn.net/down... 下载代码。具体运行代码请参考 readme.html。
这个例子是采用 es6 的模块化的方式部署的。打开 index.html 进入 lib/index.js，源码是在 src 文件夹中，我们直接进 src/view
下的 index.js
在顶部加载其他模块中含有 export 接口的模块：

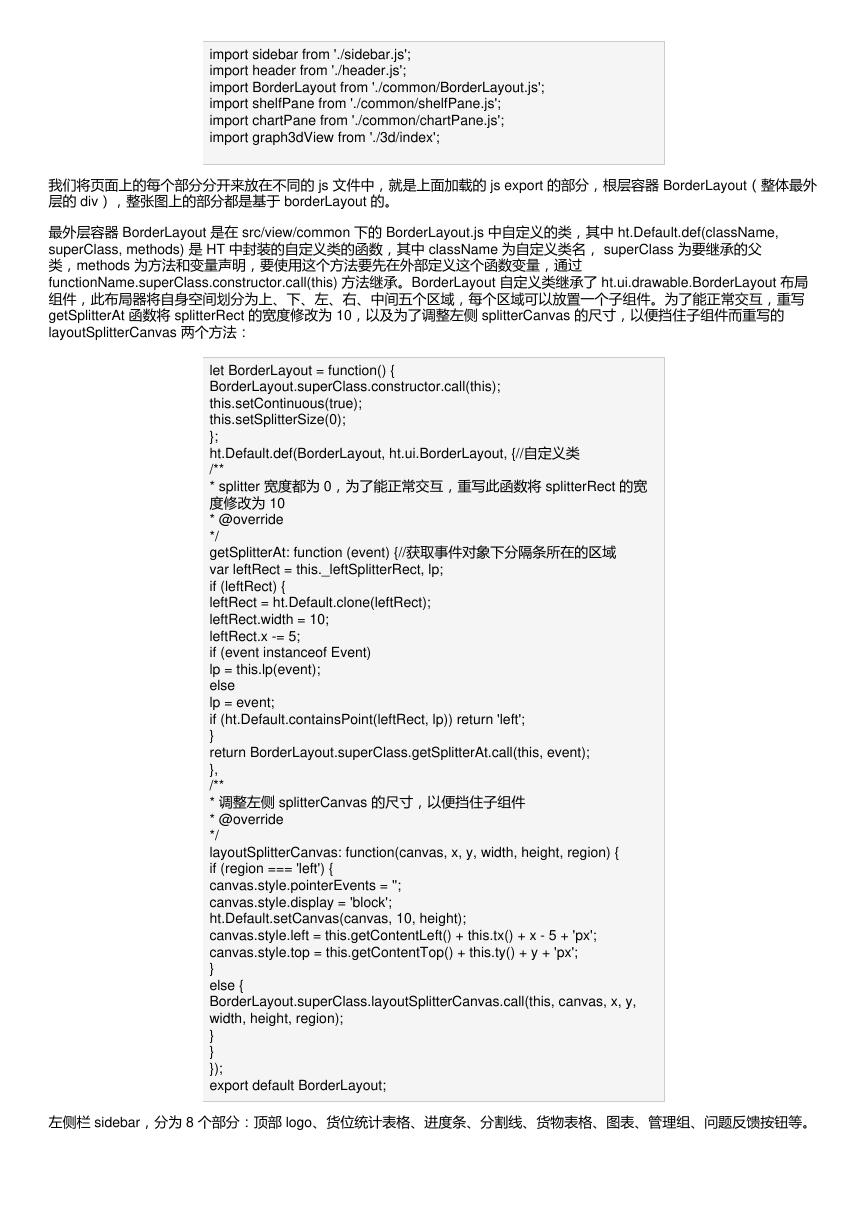

import sidebar from './sidebar.js';
import header from './header.js';
import BorderLayout from './common/BorderLayout.js';
import shelfPane from './common/shelfPane.js';
import chartPane from './common/chartPane.js';
import graph3dView from './3d/index';
我们将页面上的每个部分分开来放在不同的 js 文件中，就是上面加载的 js export 的部分，根层容器 BorderLayout（整体最外
层的 div），整张图上的部分都是基于 borderLayout 的。
最外层容器 BorderLayout 是在 src/view/common 下的 BorderLayout.js 中自定义的类，其中 ht.Default.def(className,
superClass, methods) 是 HT 中封装的自定义类的函数，其中 className 为自定义类名， superClass 为要继承的父
类，methods 为方法和变量声明，要使用这个方法要先在外部定义这个函数变量，通过
functionName.superClass.constructor.call(this) 方法继承。BorderLayout 自定义类继承了 ht.ui.drawable.BorderLayout 布局
组件，此布局器将自身空间划分为上、下、左、右、中间五个区域，每个区域可以放置一个子组件。为了能正常交互，重写
getSplitterAt 函数将 splitterRect 的宽度修改为 10，以及为了调整左侧 splitterCanvas 的尺寸，以便挡住子组件而重写的
layoutSplitterCanvas 两个方法：
let BorderLayout = function() {
BorderLayout.superClass.constructor.call(this);
this.setContinuous(true);
this.setSplitterSize(0);
};
ht.Default.def(BorderLayout, ht.ui.BorderLayout, {//自定义类
/**
* splitter 宽度都为 0，为了能正常交互，重写此函数将 splitterRect 的宽
度修改为 10
* @override
*/
getSplitterAt: function (event) {//获取事件对象下分隔条所在的区域
var leftRect = this._leftSplitterRect, lp;
if (leftRect) {
leftRect = ht.Default.clone(leftRect);
leftRect.width = 10;
leftRect.x -= 5;
if (event instanceof Event)
lp = this.lp(event);
else
lp = event;
if (ht.Default.containsPoint(leftRect, lp)) return 'left';
}
return BorderLayout.superClass.getSplitterAt.call(this, event);
},
/**
* 调整左侧 splitterCanvas 的尺寸，以便挡住子组件
* @override
*/
layoutSplitterCanvas: function(canvas, x, y, width, height, region) {
if (region === 'left') {
canvas.style.pointerEvents = '';
canvas.style.display = 'block';
ht.Default.setCanvas(canvas, 10, height);
canvas.style.left = this.getContentLeft() + this.tx() + x - 5 + 'px';
canvas.style.top = this.getContentTop() + this.ty() + y + 'px';
}
else {
BorderLayout.superClass.layoutSplitterCanvas.call(this, canvas, x, y,
width, height, region);
}
}
});
export default BorderLayout;

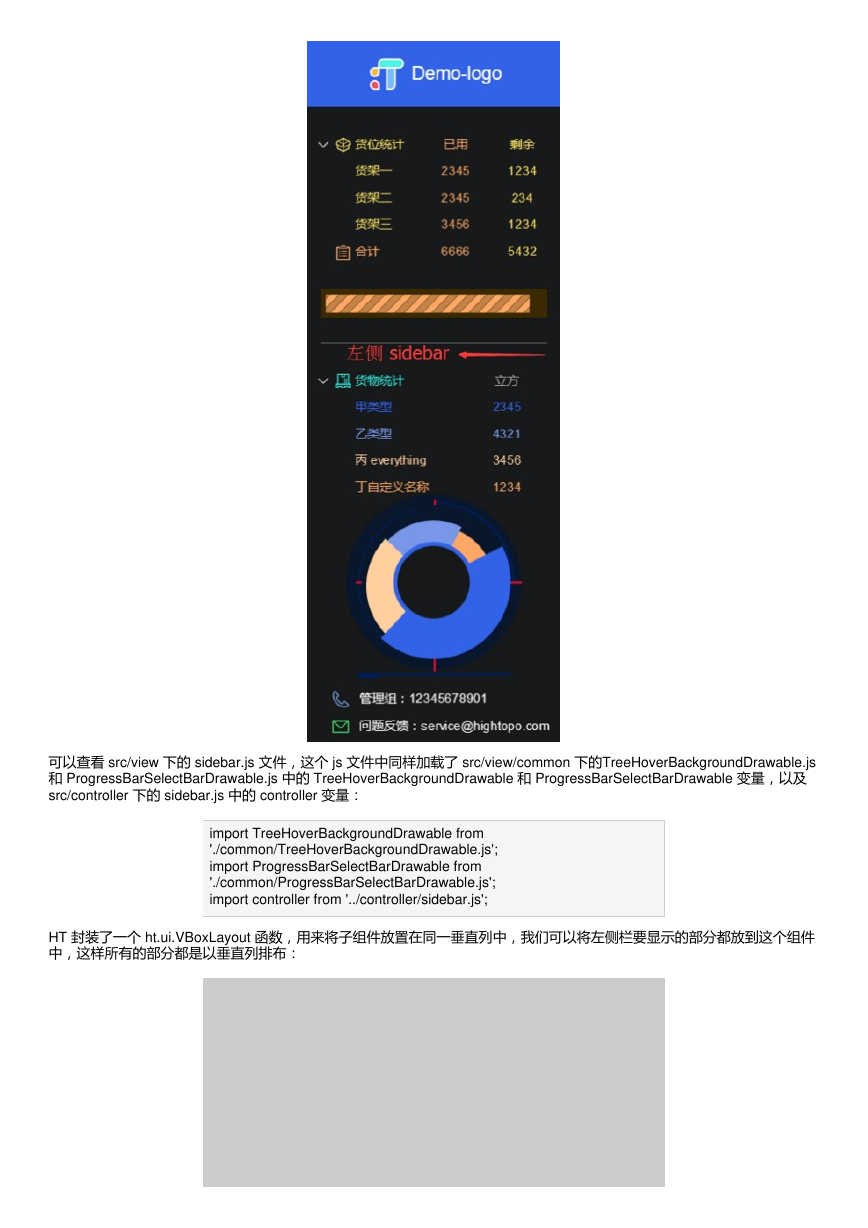

左侧栏 sidebar，分为 8 个部分：顶部 logo、货位统计表格、进度条、分割线、货物表格、图表、管理组、问题反馈按钮等。
可以查看 src/view 下的 sidebar.js 文件，这个 js 文件中同样加载了 src/view/common 下的TreeHoverBackgroundDrawable.js
和 ProgressBarSelectBarDrawable.js 中的 TreeHoverBackgroundDrawable 和 ProgressBarSelectBarDrawable 变量，以及
src/controller 下的 sidebar.js 中的 controller 变量：
import TreeHoverBackgroundDrawable from
'./common/TreeHoverBackgroundDrawable.js';
import ProgressBarSelectBarDrawable from
'./common/ProgressBarSelectBarDrawable.js';
import controller from '../controller/sidebar.js';
HT 封装了一个 ht.ui.VBoxLayout 函数，用来将子组件放置在同一垂直列中，我们可以将左侧栏要显示的部分都放到这个组件
中，这样所有的部分都是以垂直列排布：

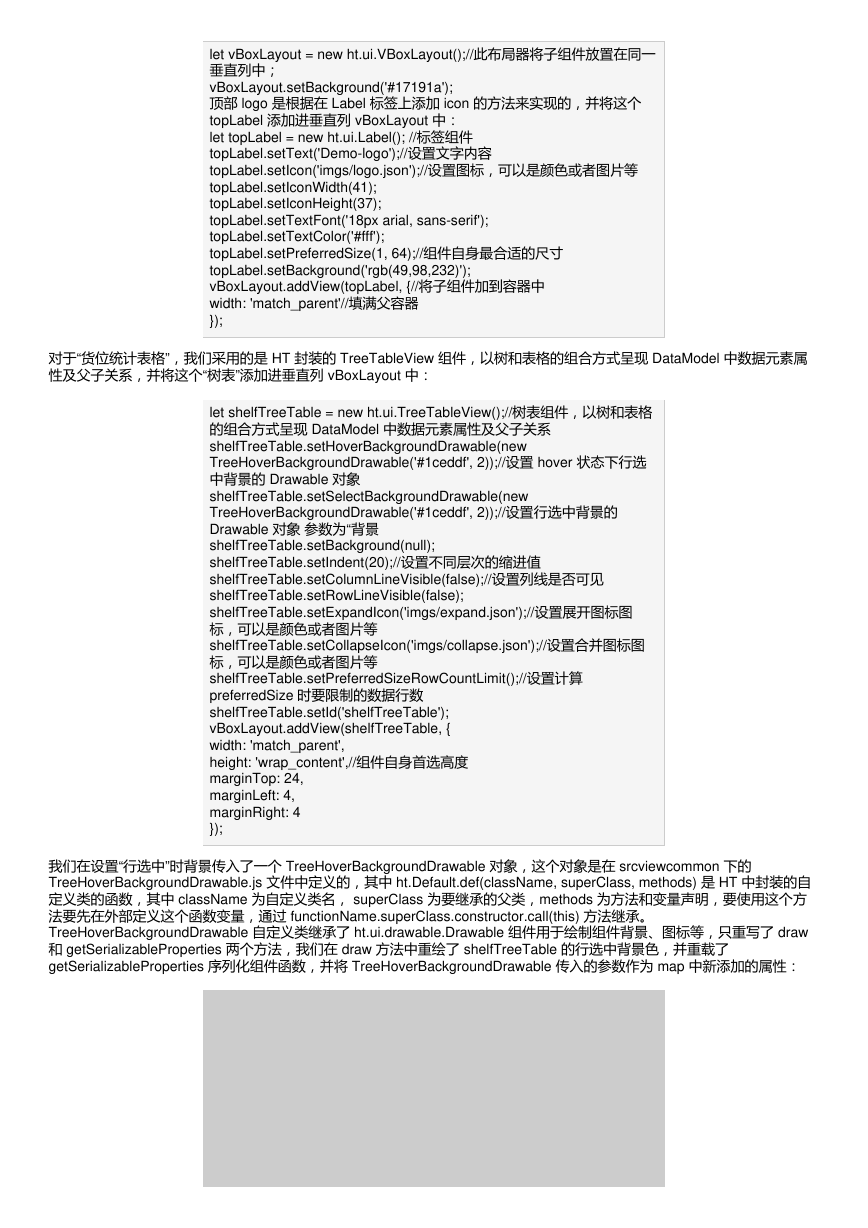

let vBoxLayout = new ht.ui.VBoxLayout();//此布局器将子组件放置在同一
垂直列中；
vBoxLayout.setBackground('#17191a');
顶部 logo 是根据在 Label 标签上添加 icon 的方法来实现的，并将这个
topLabel 添加进垂直列 vBoxLayout 中：
let topLabel = new ht.ui.Label(); //标签组件
topLabel.setText('Demo-logo');//设置文字内容
topLabel.setIcon('imgs/logo.json');//设置图标，可以是颜色或者图片等
topLabel.setIconWidth(41);
topLabel.setIconHeight(37);
topLabel.setTextFont('18px arial, sans-serif');
topLabel.setTextColor('#fff');
topLabel.setPreferredSize(1, 64);//组件自身最合适的尺寸
topLabel.setBackground('rgb(49,98,232)');
vBoxLayout.addView(topLabel, {//将子组件加到容器中
width: 'match_parent'//填满父容器
});
对于“货位统计表格”，我们采用的是 HT 封装的 TreeTableView 组件，以树和表格的组合方式呈现 DataModel 中数据元素属
性及父子关系，并将这个“树表”添加进垂直列 vBoxLayout 中：
let shelfTreeTable = new ht.ui.TreeTableView();//树表组件，以树和表格
的组合方式呈现 DataModel 中数据元素属性及父子关系
shelfTreeTable.setHoverBackgroundDrawable(new
TreeHoverBackgroundDrawable('#1ceddf', 2));//设置 hover 状态下行选
中背景的 Drawable 对象
shelfTreeTable.setSelectBackgroundDrawable(new
TreeHoverBackgroundDrawable('#1ceddf', 2));//设置行选中背景的
Drawable 对象 参数为“背景
shelfTreeTable.setBackground(null);
shelfTreeTable.setIndent(20);//设置不同层次的缩进值
shelfTreeTable.setColumnLineVisible(false);//设置列线是否可见
shelfTreeTable.setRowLineVisible(false);
shelfTreeTable.setExpandIcon('imgs/expand.json');//设置展开图标图
标，可以是颜色或者图片等
shelfTreeTable.setCollapseIcon('imgs/collapse.json');//设置合并图标图
标，可以是颜色或者图片等
shelfTreeTable.setPreferredSizeRowCountLimit();//设置计算
preferredSize 时要限制的数据行数
shelfTreeTable.setId('shelfTreeTable');
vBoxLayout.addView(shelfTreeTable, {
width: 'match_parent',
height: 'wrap_content',//组件自身首选高度
marginTop: 24,
marginLeft: 4,
marginRight: 4
});
我们在设置“行选中”时背景传入了一个 TreeHoverBackgroundDrawable 对象，这个对象是在 srcviewcommon 下的
TreeHoverBackgroundDrawable.js 文件中定义的，其中 ht.Default.def(className, superClass, methods) 是 HT 中封装的自
定义类的函数，其中 className 为自定义类名， superClass 为要继承的父类，methods 为方法和变量声明，要使用这个方
法要先在外部定义这个函数变量，通过 functionName.superClass.constructor.call(this) 方法继承。
TreeHoverBackgroundDrawable 自定义类继承了 ht.ui.drawable.Drawable 组件用于绘制组件背景、图标等，只重写了 draw
和 getSerializableProperties 两个方法，我们在 draw 方法中重绘了 shelfTreeTable 的行选中背景色，并重载了
getSerializableProperties 序列化组件函数，并将 TreeHoverBackgroundDrawable 传入的参数作为 map 中新添加的属性：

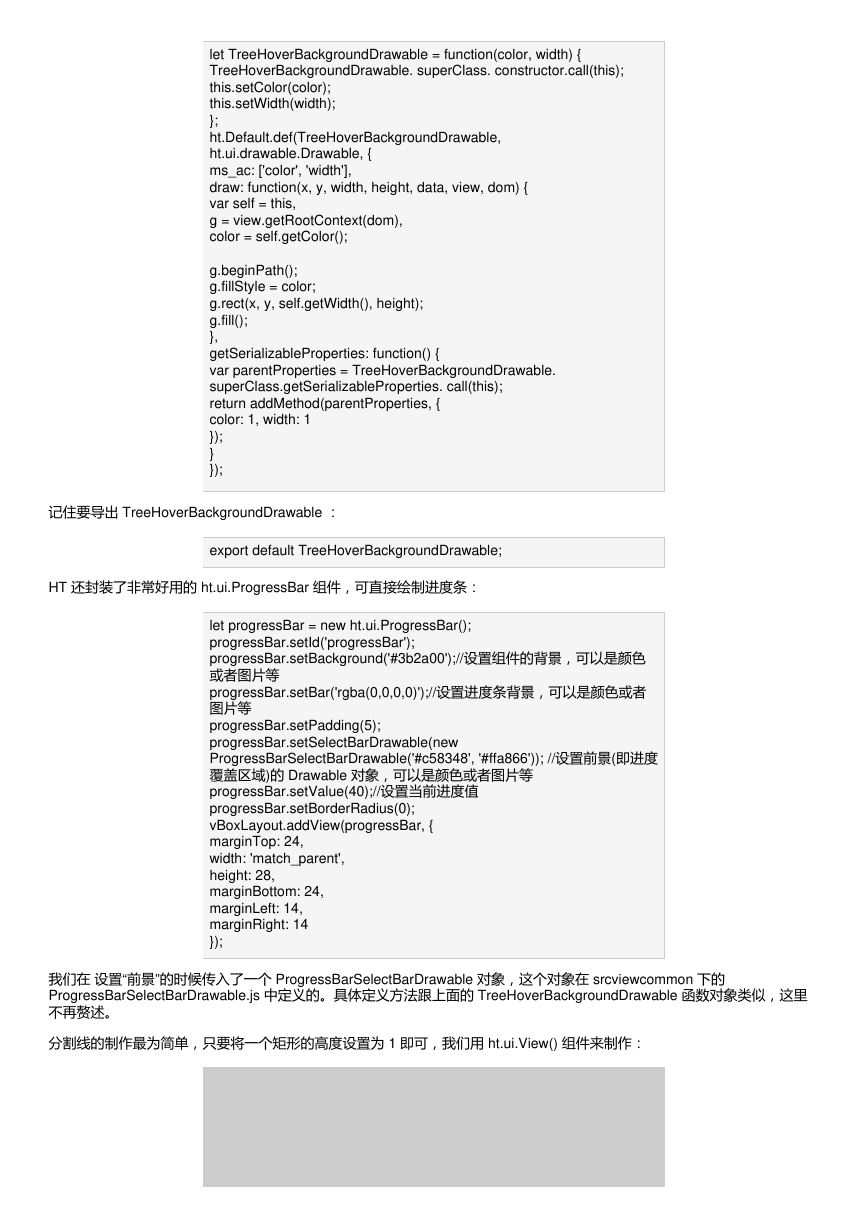

let TreeHoverBackgroundDrawable = function(color, width) {
TreeHoverBackgroundDrawable. superClass. constructor.call(this);
this.setColor(color);
this.setWidth(width);
};
ht.Default.def(TreeHoverBackgroundDrawable,
ht.ui.drawable.Drawable, {
ms_ac: ['color', 'width'],
draw: function(x, y, width, height, data, view, dom) {
var self = this,
g = view.getRootContext(dom),
color = self.getColor();
g.beginPath();
g.fillStyle = color;
g.rect(x, y, self.getWidth(), height);
g.fill();
},
getSerializableProperties: function() {
var parentProperties = TreeHoverBackgroundDrawable.
superClass.getSerializableProperties. call(this);
return addMethod(parentProperties, {
color: 1, width: 1
});
}
});
记住要导出 TreeHoverBackgroundDrawable ：
export default TreeHoverBackgroundDrawable;
HT 还封装了非常好用的 ht.ui.ProgressBar 组件，可直接绘制进度条：
let progressBar = new ht.ui.ProgressBar();
progressBar.setId('progressBar');
progressBar.setBackground('#3b2a00');//设置组件的背景，可以是颜色
或者图片等
progressBar.setBar('rgba(0,0,0,0)');//设置进度条背景，可以是颜色或者
图片等
progressBar.setPadding(5);
progressBar.setSelectBarDrawable(new
ProgressBarSelectBarDrawable('#c58348', '#ffa866')); //设置前景(即进度
覆盖区域)的 Drawable 对象，可以是颜色或者图片等
progressBar.setValue(40);//设置当前进度值
progressBar.setBorderRadius(0);
vBoxLayout.addView(progressBar, {
marginTop: 24,
width: 'match_parent',
height: 28,
marginBottom: 24,
marginLeft: 14,
marginRight: 14
});
我们在 设置“前景”的时候传入了一个 ProgressBarSelectBarDrawable 对象，这个对象在 srcviewcommon 下的
ProgressBarSelectBarDrawable.js 中定义的。具体定义方法跟上面的 TreeHoverBackgroundDrawable 函数对象类似，这里
不再赘述。
分割线的制作最为简单，只要将一个矩形的高度设置为 1 即可，我们用 ht.ui.View() 组件来制作：

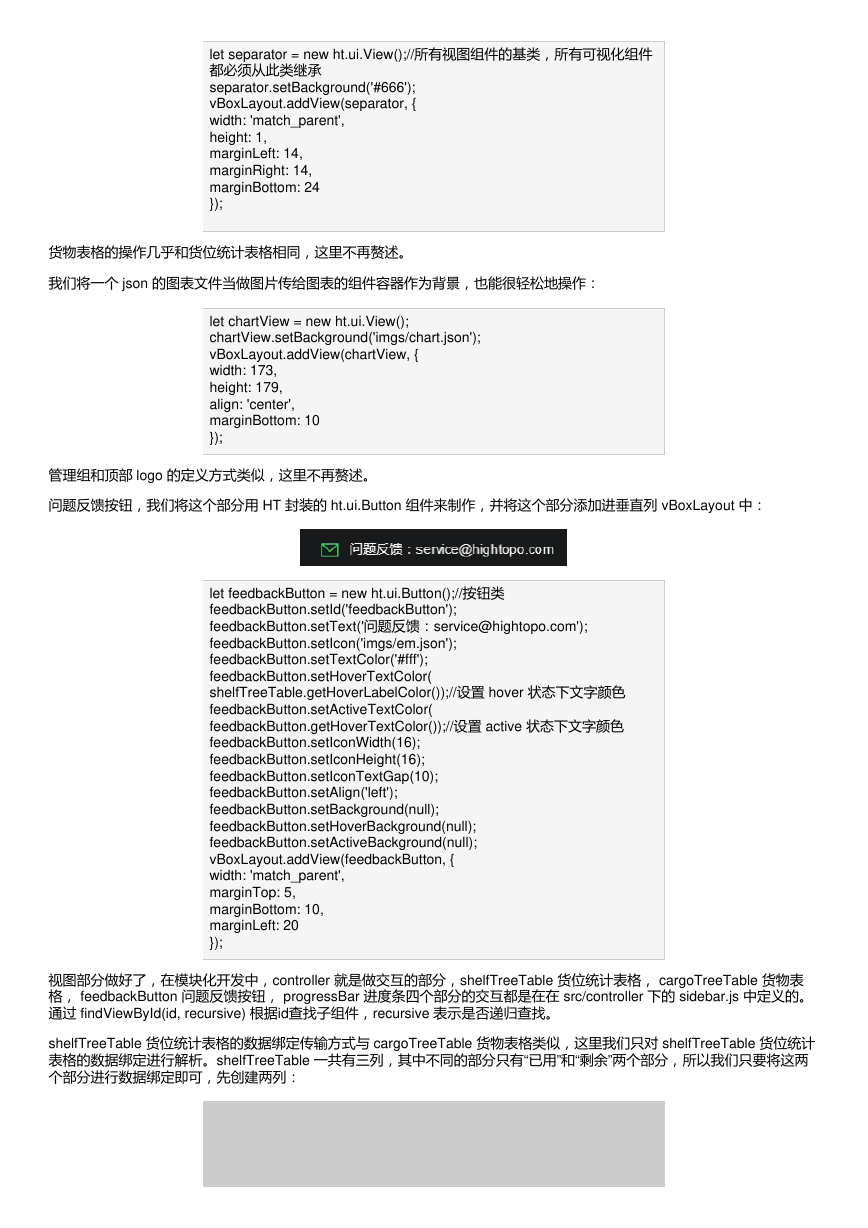

let separator = new ht.ui.View();//所有视图组件的基类，所有可视化组件
都必须从此类继承
separator.setBackground('#666');
vBoxLayout.addView(separator, {
width: 'match_parent',
height: 1,
marginLeft: 14,
marginRight: 14,
marginBottom: 24
});
货物表格的操作几乎和货位统计表格相同，这里不再赘述。
我们将一个 json 的图表文件当做图片传给图表的组件容器作为背景，也能很轻松地操作：
let chartView = new ht.ui.View();
chartView.setBackground('imgs/chart.json');
vBoxLayout.addView(chartView, {
width: 173,
height: 179,
align: 'center',
marginBottom: 10
});
管理组和顶部 logo 的定义方式类似，这里不再赘述。
问题反馈按钮，我们将这个部分用 HT 封装的 ht.ui.Button 组件来制作，并将这个部分添加进垂直列 vBoxLayout 中：
let feedbackButton = new ht.ui.Button();//按钮类
feedbackButton.setId('feedbackButton');
feedbackButton.setText('问题反馈：service@hightopo.com');
feedbackButton.setIcon('imgs/em.json');
feedbackButton.setTextColor('#fff');
feedbackButton.setHoverTextColor(
shelfTreeTable.getHoverLabelColor());//设置 hover 状态下文字颜色
feedbackButton.setActiveTextColor(
feedbackButton.getHoverTextColor());//设置 active 状态下文字颜色
feedbackButton.setIconWidth(16);
feedbackButton.setIconHeight(16);
feedbackButton.setIconTextGap(10);
feedbackButton.setAlign('left');
feedbackButton.setBackground(null);
feedbackButton.setHoverBackground(null);
feedbackButton.setActiveBackground(null);
vBoxLayout.addView(feedbackButton, {
width: 'match_parent',
marginTop: 5,
marginBottom: 10,
marginLeft: 20
});
视图部分做好了，在模块化开发中，controller 就是做交互的部分，shelfTreeTable 货位统计表格， cargoTreeTable 货物表
格， feedbackButton 问题反馈按钮， progressBar 进度条四个部分的交互都是在在 src/controller 下的 sidebar.js 中定义的。
通过 findViewById(id, recursive) 根据id查找子组件，recursive 表示是否递归查找。
shelfTreeTable 货位统计表格的数据绑定传输方式与 cargoTreeTable 货物表格类似，这里我们只对 shelfTreeTable 货位统计
表格的数据绑定进行解析。shelfTreeTable 一共有三列，其中不同的部分只有“已用”和“剩余”两个部分，所以我们只要将这两
个部分进行数据绑定即可，先创建两列：

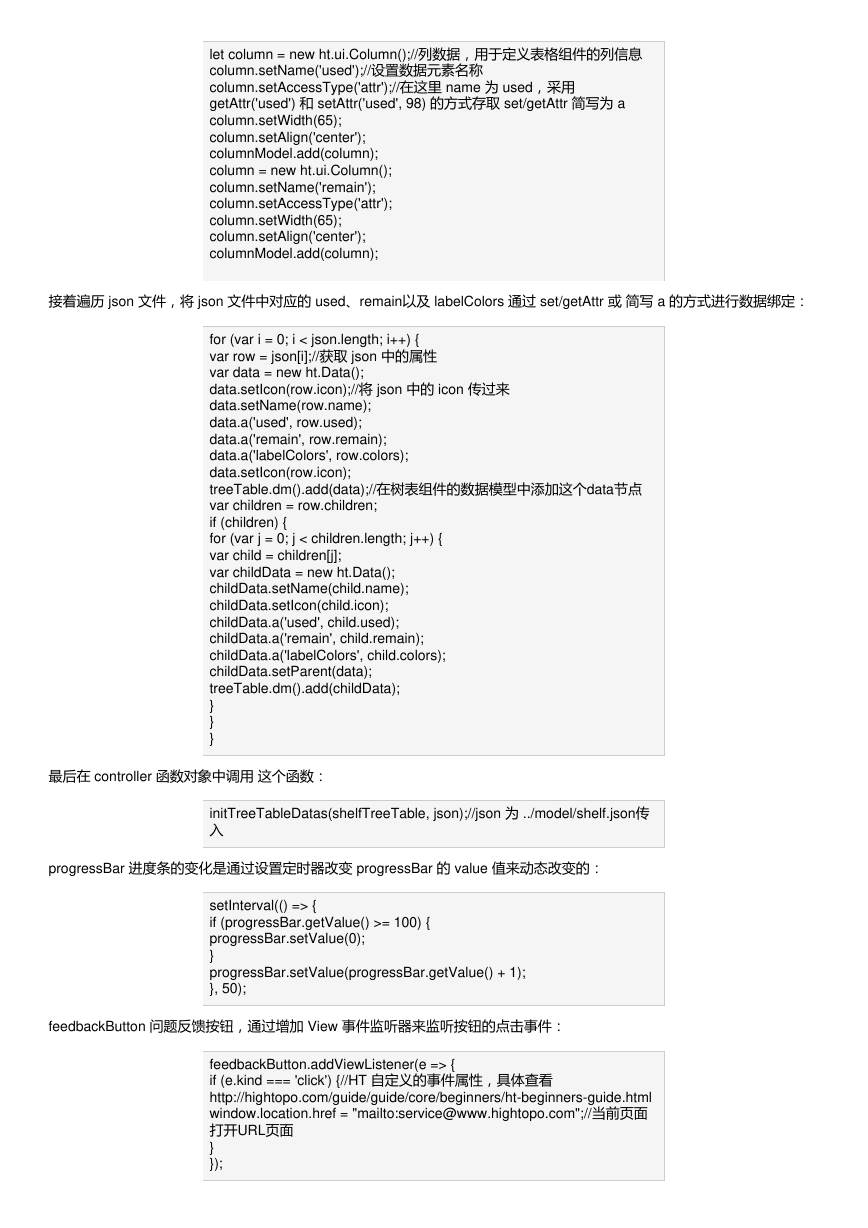

let column = new ht.ui.Column();//列数据，用于定义表格组件的列信息
column.setName('used');//设置数据元素名称
column.setAccessType('attr');//在这里 name 为 used，采用
getAttr('used') 和 setAttr('used', 98) 的方式存取 set/getAttr 简写为 a
column.setWidth(65);
column.setAlign('center');
columnModel.add(column);
column = new ht.ui.Column();
column.setName('remain');
column.setAccessType('attr');
column.setWidth(65);
column.setAlign('center');
columnModel.add(column);
接着遍历 json 文件，将 json 文件中对应的 used、remain以及 labelColors 通过 set/getAttr 或 简写 a 的方式进行数据绑定：
for (var i = 0; i < json.length; i++) {
var row = json[i];//获取 json 中的属性
var data = new ht.Data();
data.setIcon(row.icon);//将 json 中的 icon 传过来
data.setName(row.name);
data.a('used', row.used);
data.a('remain', row.remain);
data.a('labelColors', row.colors);
data.setIcon(row.icon);
treeTable.dm().add(data);//在树表组件的数据模型中添加这个data节点
var children = row.children;
if (children) {
for (var j = 0; j < children.length; j++) {
var child = children[j];
var childData = new ht.Data();
childData.setName(child.name);
childData.setIcon(child.icon);
childData.a('used', child.used);
childData.a('remain', child.remain);
childData.a('labelColors', child.colors);
childData.setParent(data);
treeTable.dm().add(childData);
}
}
}
最后在 controller 函数对象中调用 这个函数：
initTreeTableDatas(shelfTreeTable, json);//json 为 ../model/shelf.json传
入
progressBar 进度条的变化是通过设置定时器改变 progressBar 的 value 值来动态改变的：
setInterval(() => {
if (progressBar.getValue() >= 100) {
progressBar.setValue(0);
}
progressBar.setValue(progressBar.getValue() + 1);
}, 50);
feedbackButton 问题反馈按钮，通过增加 View 事件监听器来监听按钮的点击事件：
feedbackButton.addViewListener(e => {
if (e.kind === 'click') {//HT 自定义的事件属性，具体查看
http://hightopo.com/guide/guide/core/beginners/ht-beginners-guide.html
window.location.href = "mailto:service@www.hightopo.com";//当前页面
打开URL页面
}
});
右侧根容器 splitLayout
直接用的分割组件 ht.ui.SplitLayout 进行分割布局：
let splitLayout = new ht.ui.SplitLayout();//此布局器将自身空间划分为上、下两个区域或左、右两个区域，每个区域可以放置一
个子组件
splitLayout.setSplitterVisible(false);
splitLayout.setPositionType('absoluteFirst');
splitLayout.setOrientation('v');

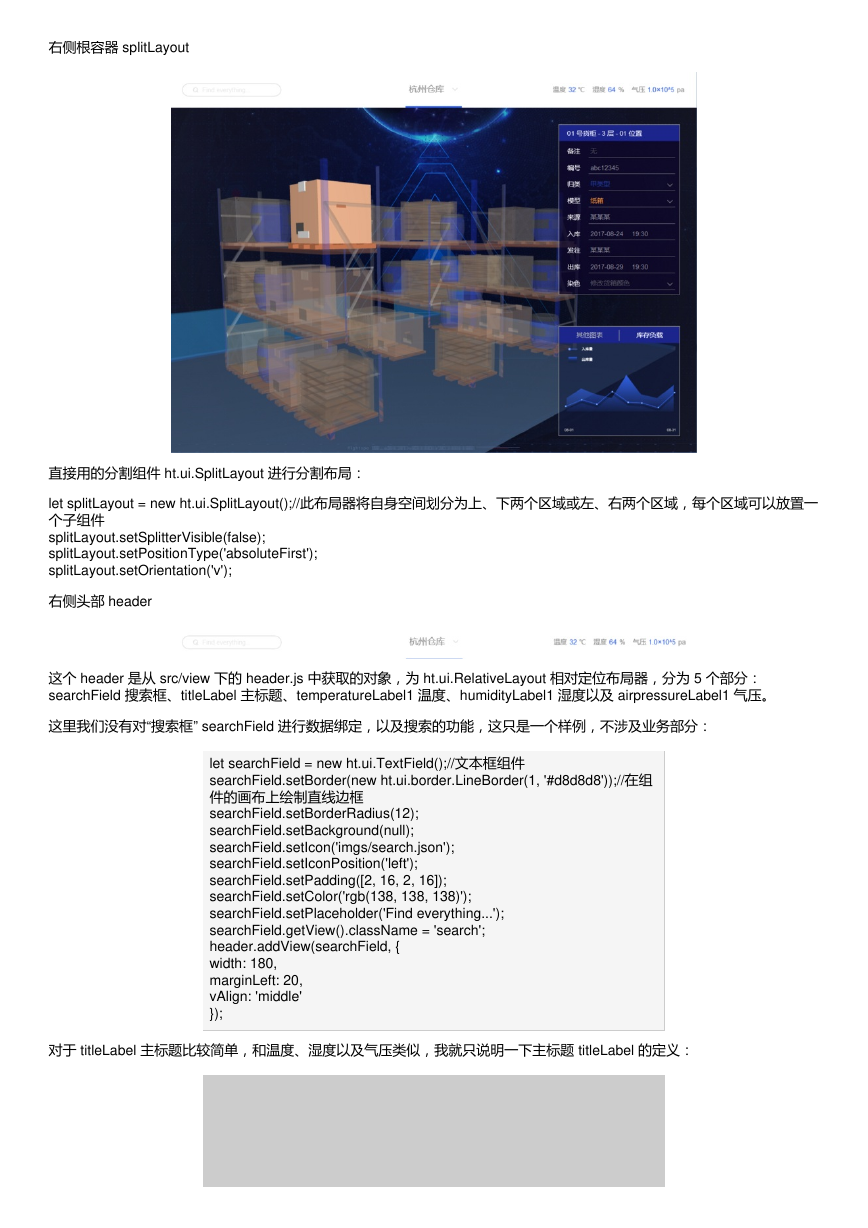

右侧头部 header
这个 header 是从 src/view 下的 header.js 中获取的对象，为 ht.ui.RelativeLayout 相对定位布局器，分为 5 个部分：
searchField 搜索框、titleLabel 主标题、temperatureLabel1 温度、humidityLabel1 湿度以及 airpressureLabel1 气压。
这里我们没有对“搜索框” searchField 进行数据绑定，以及搜索的功能，这只是一个样例，不涉及业务部分：
let searchField = new ht.ui.TextField();//文本框组件
searchField.setBorder(new ht.ui.border.LineBorder(1, '#d8d8d8'));//在组
件的画布上绘制直线边框
searchField.setBorderRadius(12);
searchField.setBackground(null);
searchField.setIcon('imgs/search.json');
searchField.setIconPosition('left');
searchField.setPadding([2, 16, 2, 16]);
searchField.setColor('rgb(138, 138, 138)');
searchField.setPlaceholder('Find everything...');
searchField.getView().className = 'search';
header.addView(searchField, {
width: 180,
marginLeft: 20,
vAlign: 'middle'
});
对于 titleLabel 主标题比较简单，和温度、湿度以及气压类似，我就只说明一下主标题 titleLabel 的定义：
相关推荐
2023年江西萍乡中考道德与法治真题及答案.doc
2012年重庆南川中考生物真题及答案.doc
2013年江西师范大学地理学综合及文艺理论基础考研真题.doc
2020年四川甘孜小升初语文真题及答案I卷.doc
2020年注册岩土工程师专业基础考试真题及答案.doc
2023-2024学年福建省厦门市九年级上学期数学月考试题及答案.doc
2021-2022学年辽宁省沈阳市大东区九年级上学期语文期末试题及答案.doc
2022-2023学年北京东城区初三第一学期物理期末试卷及答案.doc
2018上半年江西教师资格初中地理学科知识与教学能力真题及答案.doc
2012年河北国家公务员申论考试真题及答案-省级.doc
2020-2021学年江苏省扬州市江都区邵樊片九年级上学期数学第一次质量检测试题及答案.doc
2022下半年黑龙江教师资格证中学综合素质真题及答案.doc
