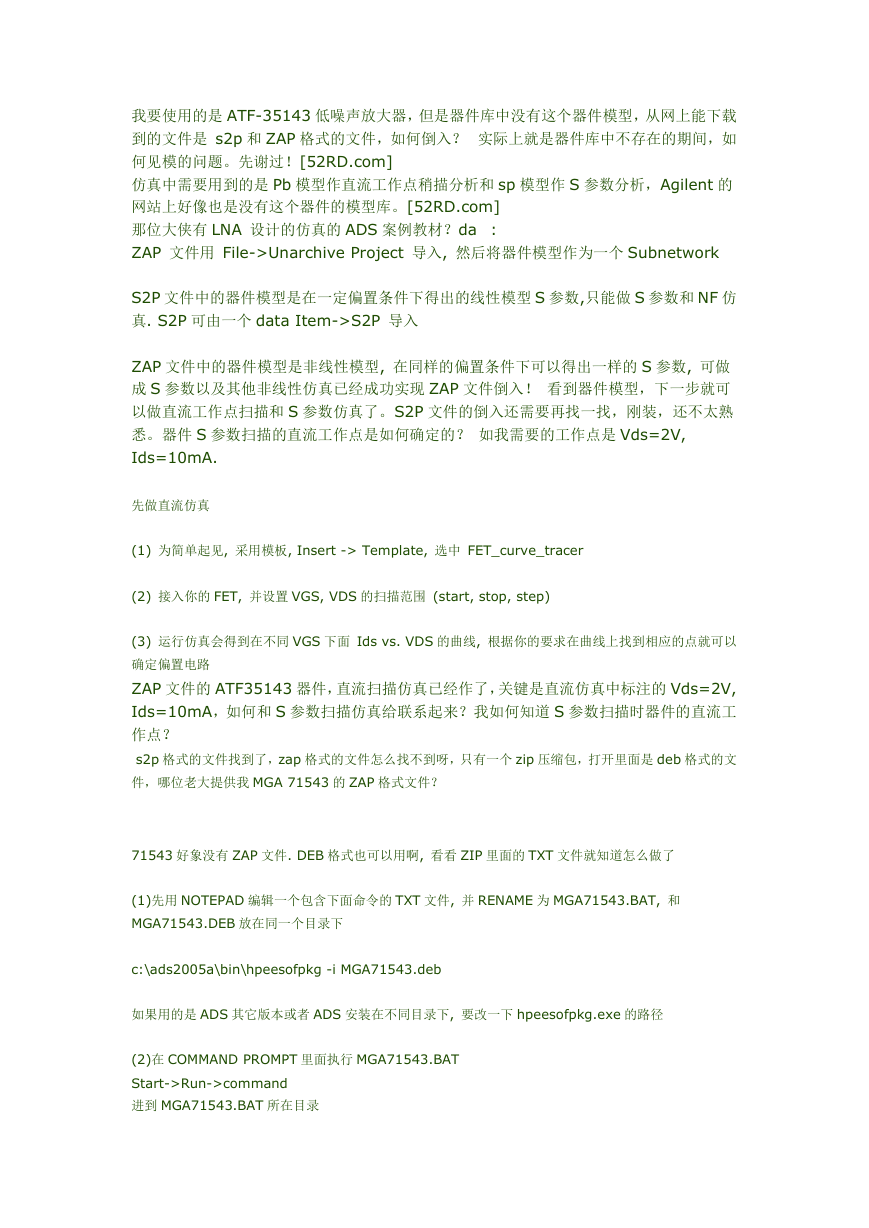

我要使用的是 ATF-35143 低噪声放大器,但是器件库中没有这个器件模型,从网上能下载
到的文件是 s2p 和 ZAP 格式的文件,如何倒入? 实际上就是器件库中不存在的期间,如
何见模的问题。先谢过![52RD.com]
仿真中需要用到的是 Pb 模型作直流工作点稍描分析和 sp 模型作 S 参数分析,Agilent 的
网站上好像也是没有这个器件的模型库。[52RD.com]
那位大侠有 LNA 设计的仿真的 ADS 案例教材?da :
ZAP 文件用 File->Unarchive Project 导入, 然后将器件模型作为一个 Subnetwork
S2P 文件中的器件模型是在一定偏置条件下得出的线性模型 S 参数,只能做 S 参数和 NF 仿
真. S2P 可由一个 data Item->S2P 导入
ZAP 文件中的器件模型是非线性模型, 在同样的偏置条件下可以得出一样的 S 参数, 可做
成 S 参数以及其他非线性仿真已经成功实现 ZAP 文件倒入! 看到器件模型,下一步就可
以做直流工作点扫描和 S 参数仿真了。S2P 文件的倒入还需要再找一找,刚装,还不太熟
悉。器件 S 参数扫描的直流工作点是如何确定的? 如我需要的工作点是 Vds=2V,
Ids=10mA.
先做直流仿真
(1) 为简单起见, 采用模板, Insert -> Template, 选中 FET_curve_tracer
(2) 接入你的 FET, 并设置 VGS, VDS 的扫描范围 (start, stop, step)
(3) 运行仿真会得到在不同 VGS 下面 Ids vs. VDS 的曲线, 根据你的要求在曲线上找到相应的点就可以
确定偏置电路
ZAP 文件的 ATF35143 器件,直流扫描仿真已经作了,关键是直流仿真中标注的 Vds=2V,
Ids=10mA,如何和 S 参数扫描仿真给联系起来?我如何知道 S 参数扫描时器件的直流工
作点?
s2p 格式的文件找到了,zap 格式的文件怎么找不到呀,只有一个 zip 压缩包,打开里面是 deb 格式的文
件,哪位老大提供我 MGA 71543 的 ZAP 格式文件?
71543 好象没有 ZAP 文件. DEB 格式也可以用啊, 看看 ZIP 里面的 TXT 文件就知道怎么做了
(1)先用 NOTEPAD 编辑一个包含下面命令的 TXT 文件, 并 RENAME 为 MGA71543.BAT, 和
MGA71543.DEB 放在同一个目录下
c:\ads2005a\bin\hpeesofpkg -i MGA71543.deb
如果用的是 ADS 其它版本或者 ADS 安装在不同目录下, 要改一下 hpeesofpkg.exe 的路径
(2)在 COMMAND PROMPT 里面执行 MGA71543.BAT
Start->Run->command
进到 MGA71543.BAT 所在目录

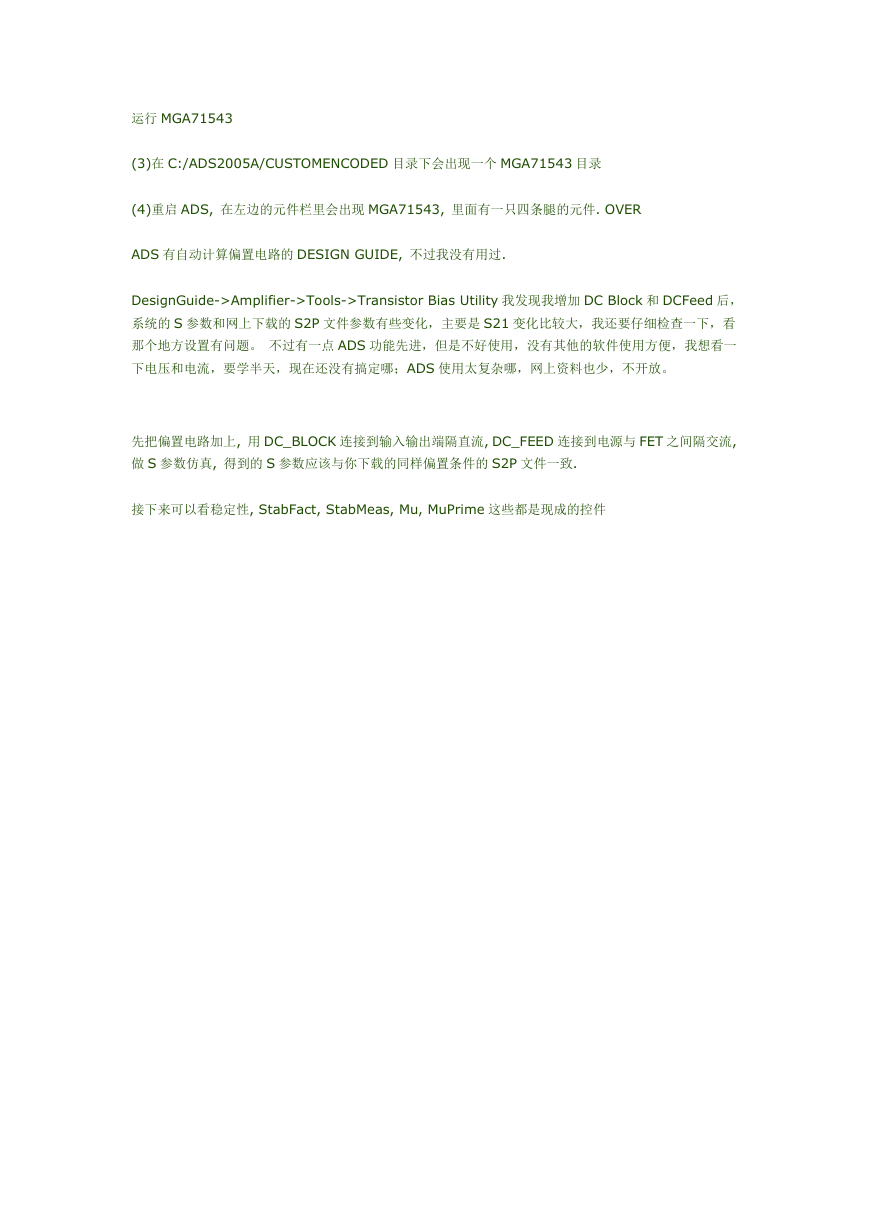

运行 MGA71543
(3)在 C:/ADS2005A/CUSTOMENCODED 目录下会出现一个 MGA71543 目录
(4)重启 ADS, 在左边的元件栏里会出现 MGA71543, 里面有一只四条腿的元件. OVER
ADS 有自动计算偏置电路的 DESIGN GUIDE, 不过我没有用过.
DesignGuide->Amplifier->Tools->Transistor Bias Utility 我发现我增加 DC Block 和 DCFeed 后,
系统的 S 参数和网上下载的 S2P 文件参数有些变化,主要是 S21 变化比较大,我还要仔细检查一下,看
那个地方设置有问题。 不过有一点 ADS 功能先进,但是不好使用,没有其他的软件使用方便,我想看一
下电压和电流,要学半天,现在还没有搞定哪;ADS 使用太复杂哪,网上资料也少,不开放。
先把偏置电路加上, 用 DC_BLOCK 连接到输入输出端隔直流, DC_FEED 连接到电源与 FET 之间隔交流,
做 S 参数仿真, 得到的 S 参数应该与你下载的同样偏置条件的 S2P 文件一致.
接下来可以看稳定性, StabFact, StabMeas, Mu, MuPrime 这些都是现成的控件
